Líneas de extrusión para compuestos

Introducción

Las líneas de extrusión para composites son sistemas integrados de procesamiento continuo utilizados para combinar polímeros con constituyentes de refuerzo o funcionales como fibra de vidrio, fibra de carbono, harina de madera, cargas minerales, capas de barrera, láminas metálicas o capas adhesivas de unión, y luego dar forma al material en tuberías, perfiles, láminas, cintas, películas, correas, filamentos o pellets compuestos. En la práctica industrial, el término abarca tanto las líneas de compounding que preparan materias primas compuestas como las líneas de conformado que convierten esas materias primas en productos compuestos finales o semiacabados, a menudo con coextrusión, tecnología de matriz multicapa o pasos de refuerzo aguas abajo.

Estas líneas ocupan una posición central en el procesamiento de plásticos porque conectan la formulación de polímeros, la dispersión de fibras o cargas, el control térmico, la reología de la masa fundida y el rendimiento final de la pieza en un flujo de trabajo continuo único. Su desarrollo ha sido impulsado por la necesidad de mayor rendimiento, control dimensional más preciso, menor consumo energético específico y la capacidad de procesar estructuras compuestas cada vez más complejas, incluidas tuberías de barrera multicapa, composites de madera y plástico y compuestos de ingeniería reforzados con fibra. Los sistemas industriales recientes también enfatizan la automatización, la alimentación gravimétrica, el monitoreo en línea y la arquitectura de línea modular para soportar cambios de producto y calidad reproducible.

La sostenibilidad es ahora un criterio de diseño fundamental para las líneas de extrusión de composites, particularmente en composites de madera y plástico, formulaciones de polímeros reciclados, estructuras de embalaje ligeras y sistemas destinados a reducir desperdicios mediante una entrega estable de masa fundida y calibración precisa. Es probable que el desarrollo futuro se centre en mayores niveles de control digital, desgasificación y mezcla dispersiva más eficientes, procesamiento mejorado de materiales reciclados y de alta carga, y mayor compatibilidad con materias primas de economía circular.

Historia y desarrollo

La extrusión de composites evolucionó a partir de la extrusión convencional de plásticos de un solo tornillo, que se aplicó primero a perfiles simples y luego se adaptó al procesamiento multicapa y de materiales cargados a medida que la demanda de polímeros se diversificaba. La transición al compounding en extrusoras de doble tornillo corrotantes fue un hito importante porque permitió una mezcla mucho más intensiva, mejor dispersión de aditivos y fibras, y desvolatilización estable para compuestos cargados y de ingeniería.

Un segundo hito fue la comercialización de arquitecturas de línea de coextrusión para tuberías, películas y cintas multicapa, donde flujos de masa fundida separados se fusionan en un feedblock o matriz multicapa para crear estructuras compuestas unidas con capas funcionales distintas. Esto hizo práctico combinar, por ejemplo, polietileno estructural con capas adhesivas de unión y lámina de aluminio o polímeros de barrera en un solo proceso continuo.

Un tercer hito llegó con el auge de líneas de productos compuestos especializados para perfiles WPC, correas compuestas, no tejidos reforzados y perfiles técnicos, respaldados por calibración modular aguas abajo, haul-off, bobinado y sistemas de corte. Más recientemente, el desarrollo financiado por la UE y liderado por fabricantes se ha centrado en el procesamiento más fácil de materiales de bajo índice de flujo, compuestos ricos en nanofillers y entornos de producción automatizados de series pequeñas o alta mezcla.

Características clave y descripción técnica

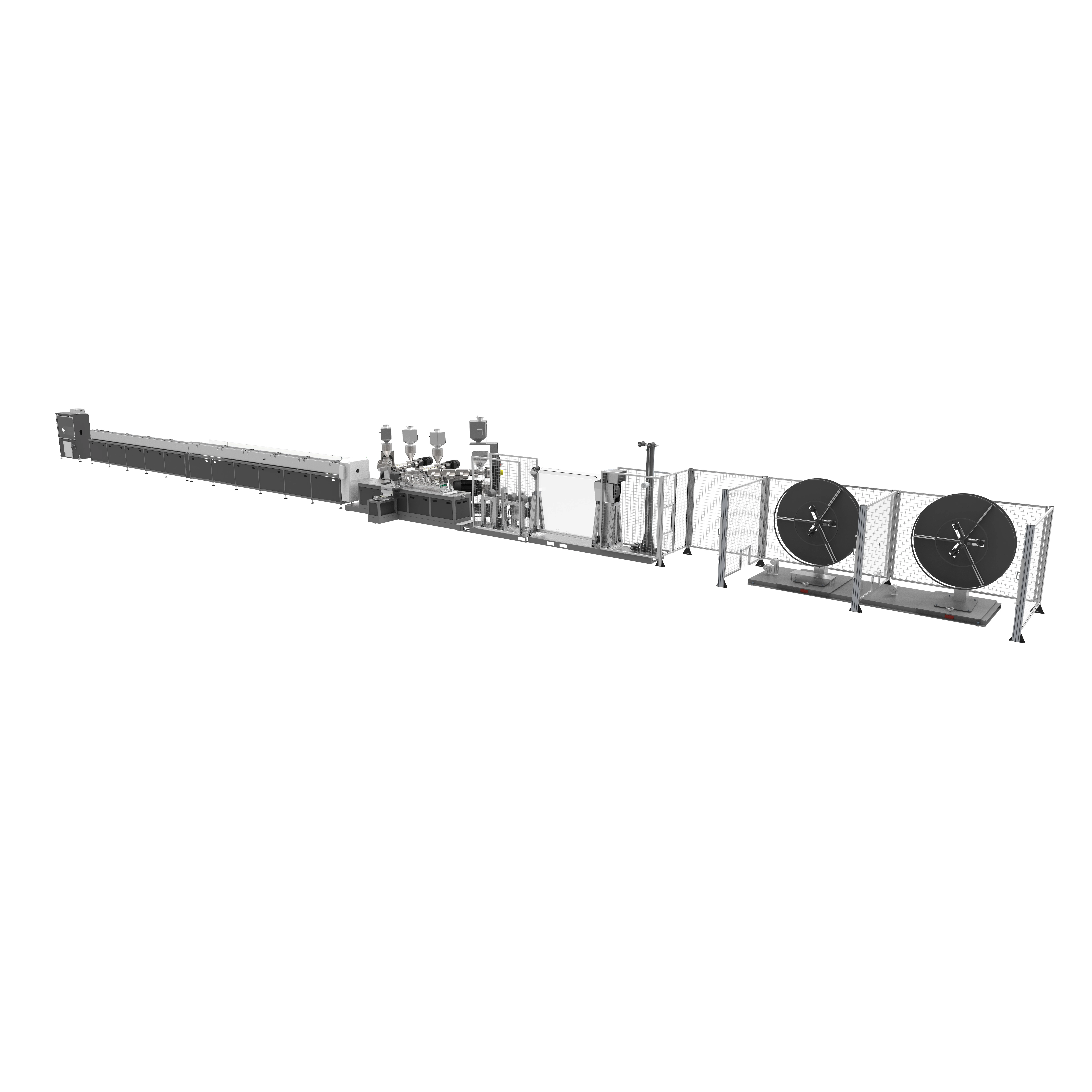

Una línea de extrusión de composites suele organizarse en preparación de materiales aguas arriba, extrusión o compounding, conformado en matriz y acabado aguas abajo. La configuración específica depende de si el objetivo es compoundar un pellet compuesto, extruir un perfil continuo, laminar capas o construir una estructura reforzada.

• Los sistemas de alimentación suelen incluir alimentadores por pérdida de peso, alimentadores laterales, mezcladores gravimétricos y secadores de vacío o tolva para polímeros e cargas higroscópicos.

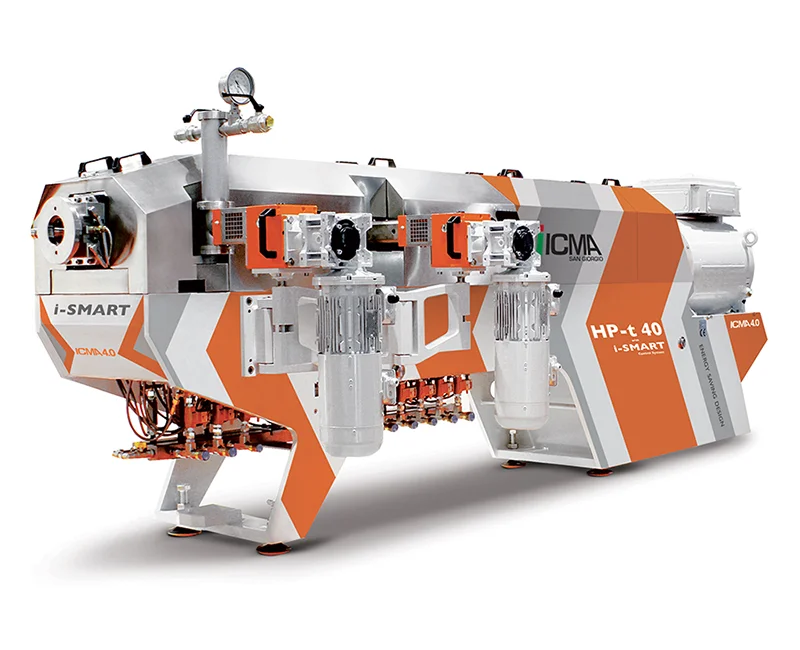

• Las extrusoras pueden ser de un solo tornillo para líneas de perfiles o correas más simples, o de doble tornillo corrotante para compounding intensivo y materiales de alta carga.
• Las cabezales de coextrusión y feedblocks se utilizan para estructuras multicapa, normalmente con 2 a 9 capas en sistemas de laboratorio e industriales; las matrices multicapa pueden preferirse cuando las viscosidades difieren significativamente entre capas.
• El equipo aguas abajo incluye tanques de calibración al vacío, baños de enfriamiento, unidades de haul-off, pelletizadoras de hebras, bobinadoras, cortadoras y medidores en línea para control de espesor, anchura o diámetro.

Los rangos de rendimiento típicos varían ampliamente según el tipo de producto:

• Las líneas de tuberías y perfiles compuestos suelen funcionar desde salidas modestas de laboratorio hasta líneas de producción industrial con altas velocidades lineales, con algunos sistemas especializados de tuberías compuestas reportados hasta 80 m/min en demostraciones de línea.
• Las líneas de extrusión de cintas y correas pueden utilizar procesamiento de banda estrecha de alto rendimiento con fuerte control de orientación; una plataforma relacionada con cintas/no tejidos compuestos reporta anchos de línea de 1000 a 5400 mm y valores de rendimiento específico de hasta 270 kg/h/m para configuraciones de tipo spunbond.
• Las líneas de compounding para materiales cargados o reforzados con fibra suelen integrar fusión, amasado, desvolatilización y peletizado; los sistemas comerciales se diseñan comúnmente para manejar fibra de vidrio, harina de madera, CaCO₃, talco o aditivos funcionales sin rotura excesiva de fibra ni degradación térmica.

Los puntos de referencia cuantitativos seleccionados comúnmente asociados con la extrusión de composites y el acondicionamiento aguas abajo incluyen:

• El peletizado de hebras de masas fundidas compuestas se suele seguir de enfriamiento con agua y secado de hebras; las etapas de secado centrífugo o de hebras suelen reducir la humedad superficial a un nivel residual bajo adecuado para el almacenamiento de pellets, con muchos sistemas industriales apuntando a muy baja humedad superficial antes del corte y cribado.
• Los filamentos compuestos para fabricación aditiva se producen frecuentemente en diámetros controlados como 1.75 mm o 2.85 mm, ilustrando cómo las líneas de extrusión pueden ajustarse para tolerancias dimensionales estrechas en aplicaciones de ingeniería.
• El consumo energético específico es altamente dependiente del material y de la línea, pero el compounding de doble tornillo se elige generalmente cuando la eficiencia del proceso debe equilibrarse con requisitos intensivos de mezcla, desgasificación y dispersión.

Desde el punto de vista de la ingeniería, el desafío central es equilibrar la homogeneidad de la masa fundida, la integridad de la fibra, la adhesión entre capas, la estabilidad térmica y la precisión dimensional. En composites con fibras largas o nanofillers, la línea debe minimizar la variabilidad del tiempo de residencia, el calentamiento por cizallamiento no controlado y el taponamiento, al tiempo que logra una dispersión adecuada.

Tipos principales y variaciones

Aplicaciones y usos

Las líneas de extrusión de composites se utilizan en construcción, embalaje, automoción, eléctrico, mobiliario, infraestructura y fabricación avanzada.

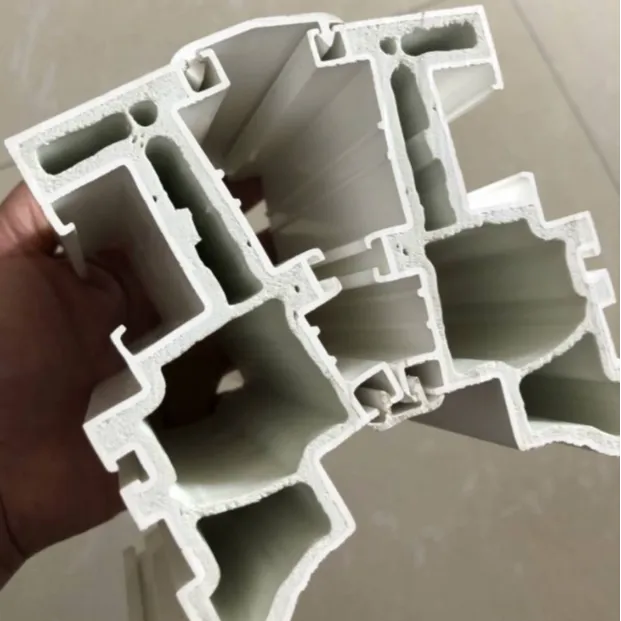

• Construcción y productos para edificación: el decking, revestimientos, cercados, perfiles y componentes de ventanas o puertas WPC se producen en líneas de extrusión de perfiles optimizadas para materias primas cargadas y recicladas.
• Tuberías y fontanería: las líneas de tuberías compuestas multicapa producen tuberías de presión y de barrera, incluidas estructuras con capas adhesivas y lámina de aluminio o barreras EVOH.
• Embalaje y logística: las correas compuestas y cintas laminares se fabrican en líneas especializadas de extrusión de correas o cintas para aplicaciones de embalaje y transporte.
• Automoción y perfiles técnicos: las líneas de perfiles de precisión producen secciones de ingeniería, perfiles de sellado y componentes técnicos con geometría y calidad superficial controladas.
• No tejidos y medios de filtración: las líneas de no tejidos compuestos combinan meltblown, spunbond y estructuras multicapa para aplicaciones de higiene, filtración y especializadas.
• Materias primas para fabricación aditiva: las líneas de extrusión de filamentos convierten pellets compuestos en filamento de diámetro controlado para impresión 3D de alto rendimiento.

Una aplicación menos adecuada son las formulaciones altamente abrasivas, térmicamente inestables o sensibles a la humedad sin secado, protección contra el desgaste y control de temperatura adecuados, porque tales materiales pueden acelerar el desgaste del tornillo, causar defectos en la masa fundida y desestabilizar el rendimiento.

Innovaciones tecnológicas y automatización

Las líneas modernas de extrusión de composites incorporan cada vez más arquitectura de máquina modular, controles basados en recetas y gestión automática de alimentación para mejorar la repetibilidad y reducir el tiempo de configuración. Los sistemas de coextrusión utilizan feedblocks, matrices de colector y diseño especializado de canales de flujo para estabilizar la distribución de capas incluso cuando los polímeros tienen viscosidades muy diferentes.

Las características de automatización importantes incluyen:

• Dosificación gravimétrica para adición precisa de resina, fibra y carga.
• Monitoreo en línea de espesor, diámetro o gramaje para corrección de lazo cerrado.
• Desgasificación al vacío para eliminación de volátiles en compuestos cargados o reciclados.
• Haul-off y bobinado servo-sincronizados para estabilizar la orientación y la precisión dimensional.
• Control digital de línea para almacenamiento de recetas, alarmas, trazabilidad y registro de calidad.

El desarrollo respaldado por la UE también ha apuntado al procesamiento más simple de composites de bajo flujo y ricos en nanofillers, reflejando el cambio más amplio hacia maquinaria que pueda acomodar formulaciones más difíciles con menos intervención del operador.

Aspectos ambientales y de sostenibilidad

Las líneas de extrusión de composites pueden apoyar la sostenibilidad cuando permiten aligeramiento, sustitución de materiales, contenido reciclado y reducción de desperdicios de proceso. Las líneas WPC, en particular, se asocian con materias primas renovables o recicladas y con productos duraderos para exteriores que pueden reemplazar algunos productos de madera tradicionales.

Las consideraciones clave de sostenibilidad incluyen:

• Eficiencia energética: las líneas de un solo tornillo pueden ser más simples y menos intensivas en energía, mientras que el compounding de doble tornillo ofrece mezcla superior para formulaciones difíciles; la elección óptima depende de si la intensidad del proceso o la minimización energética es la prioridad.
• Reducción de residuos: la extrusión estable, la calibración precisa y la retroalimentación automatizada reducen material fuera de especificación y desperdicio de arranque.
• Circularidad: las líneas de composites procesan cada vez más polímeros reciclados, fibras recuperadas y mezclas cargadas, aunque el control de contaminación sigue siendo crítico.
• Eficiencia de materiales: la coextrusión permite utilizar capas de barrera o funcionales costosas solo donde se necesitan, reduciendo el costo general de material y el uso de recursos.

El principal compromiso es que estructuras compuestas más complejas pueden mejorar el rendimiento del producto y su vida útil, pero también pueden complicar el reciclaje a menos que la línea y el producto estén diseñados teniendo en cuenta la separación al final de su vida útil o la compatibilidad mono-material.

Impacto económico y en el mercado global

Las líneas de extrusión de composites son comercialmente importantes porque producen materiales intermedios y bienes terminados de alto volumen para los mercados de construcción, embalaje, infraestructura e industrial. Su economía se ve impulsada por el rendimiento, el tiempo de actividad, el costo de material, el consumo de energía, la eficiencia de cambio y el valor agregado por estructuras multicapa o reforzadas.

Los proveedores posicionan estos sistemas como inversiones llave en mano o modulares para amplios sectores de aplicación, incluidos perfiles técnicos, productos WPC, tuberías compuestas y películas especiales. La demanda del mercado está determinada por la necesidad de diferenciación de rendimiento: las tuberías de barrera, el decking duradero, las correas reforzadas y los compuestos cargados exigen requisitos técnicos más fuertes que los productos convencionales de un solo polímero.

Desafíos actuales e innovaciones

Los principales desafíos técnicos son la degradación de la fibra, el desgaste abrasivo, la mala dispersión, la sensibilidad a la humedad, el control de unión entre capas y la complejidad del reciclaje.

Las innovaciones actuales abordan estos problemas mediante:

• tornillos, cilindros y matrices resistentes al desgaste para compuestos cargados y ricos en fibras;
• mejor ventilación y desvolatilización para materiales reciclados e higroscópicos;
• mejor distribución de la masa fundida en matrices multicapa y feedblocks;
• calibración aguas abajo más estable para productos de pared delgada y alta velocidad;
• sistemas de laboratorio compactos que permiten un desarrollo de formulaciones más rápido antes del escalado.

Para composites avanzados, especialmente aquellos que utilizan fibra continua o alto contenido de nanofillers, el desafío de ingeniería no es simplemente formar la forma, sino preservar la arquitectura de refuerzo a través de toda la línea.

Perspectivas futuras

Es probable que las líneas de extrusión de composites avancen hacia mayor automatización, mayor compatibilidad con materias primas recicladas, control multicapa más preciso y mayor integración con sistemas digitales de calidad. En construcción e infraestructura, la demanda debería seguir siendo fuerte para perfiles WPC, tuberías compuestas y otras extrusiones duraderas con rendimiento favorable en el ciclo de vida.

Un desarrollo paralelo es la convergencia de la extrusión de composites con la fabricación aditiva, el compounding de laboratorio y la producción de filamentos especiales, donde los mismos principios de control de masa fundida, dispersión y precisión dimensional se están adaptando a aplicaciones de menor escala y mayor valor. Como resultado, las líneas de extrusión para composites son cada vez menos como máquinas independientes y más como plataformas de ingeniería de materiales que vinculan la ciencia de formulación, el control de proceso y el rendimiento en uso final.
