أنظمة استخراج الغبار والأبخرة

المقدمة

أنظمة استخراج الغبار والأبخرة هي منشآت تنقية هواء مصممة هندسيًا تُستخدم لالتقاط الجسيمات العالقة في الهواء والدخان والأبخرة والأبخرة الناتجة عن العمليات عند المصدر أو بالقرب منه، ثم فصل الملوثات عن تيار الهواء قبل تصريف الهواء في الهواء الطلق أو إعادة تدويره إلى مكان العمل. في معالجة البلاستيك، تُعد ضرورية للتحكم في الغبار الناتج عن النقل والقطع والطحن والتعامل مع الحبيبات وإعداد إعادة الطحن وجرعات المواد المضافة وإزالة القطع، بالإضافة إلى الأبخرة الناتجة عن العمليات الساخنة مثل البثق والتشكيل الحراري وبعض عمليات الخلط.

تُبنى هذه الأنظمة عادةً حول ثلاث وظائف: الالتقاط والنقل والجمع. يحدث الالتقاط من خلال الأغطية أو أذرع الاستخراج أو العبوات أو الأسطح السفلية؛ ويتولى النقل أنابيب الهواء والمراوح؛ ويتم الجمع باستخدام مرشحات الخراطيش أو مرشحات الأكياس أو الأعاصير أو أجهزة الغسل الرطب أو المراحل الهجينة حسب حجم الجسيمات ودرجة الحرارة واللزوجة وخطر الانفجار. في المصانع الحديثة، قد يدعم النظام نفسه أيضًا استعادة الطاقة وإعادة تدوير الهواء المفلتر والمراقبة الرقمية لانخفاض الضغط وتحميل المرشح والتخطيط للصيانة.

في تصنيع البلاستيك، يرتبط استخراج الغبار والأبخرة ارتباطًا وثيقًا بجودة المنتج وصحة المشغل والنظافة العامة وسلامة المصنع. يمكن أن يلوث الغبار الناعم الحبيبات والأجزاء النهائية، بينما قد تؤثر الأبخرة والجسيمات فائقة الدقة على جودة الهواء الداخلي وتزيد من أعباء الامتثال في مناطق المعالجة. تستمر التكنولوجيا في التطور نحو كفاءة ترشيح أعلى واستهلاك طاقة نوعي أقل وتحسين الالتقاط عند المصدر والتكامل الذكي مع أنظمة الأتمتة والصيانة الصناعية 4.0.

التاريخ والتطوير

تطور جمع الغبار الصناعي أولاً كوسيلة لتحسين نظافة مكان العمل وتقليل الانبعاثات المزعجة، ثم نضج ليصبح فرعًا رسميًا من تهوية العمليات وهندسة السلامة المهنية. اعتمدت الأنظمة المبكرة على غرف الترسيب البسيطة والأعاصير ومرشحات الأقمشة، بينما أضافت التصاميم اللاحقة التنظيف النبضي النفاث والوحدات المدمجة للخراطيش والتهوية المحلية المصممة خصيصًا لالتقاط المصدر.

شكلت ثلاثة معالم تطويرية بارزة المجال الحديث:

• ترشيح الأقمشة ومنازل الأكياس أسست التقاط عالي الكفاءة لأحمال الغبار الثقيلة ولا تزال تستخدم على نطاق واسع للاستخراج الصناعي ذي الحجم الكبير.
• مجمعات الخراطيش والتنظيف النبضي النفاث حسّنت الاكتناز وتجديد المرشح الآلي، مما جعل التحكم عالي الأداء في الغبار عمليًا في المصانع محدودة المساحة.
• أذرع وبنشات استخراج الأبخرة عند المصدر وسّعت المفهوم من التنظيف المحيط إلى الاستخراج المستهدف، وهو أمر مهم بشكل خاص حيث تتولد الأبخرة أو الهباء الدقيق في محطة عمل بدلاً من الغرفة بأكملها.

في السنوات الأخيرة، دمج المصنعون بشكل متزايد ترشيح الجسيمات مع HEPA والكربون المنشط وعناصر المراقبة الذكية للملوثات الدقيقة والتحكم في الأبخرة. وقد وسّع هذا الاستخدام إلى ما هو أبعد من جمع الغبار العام نحو إدارة جودة الهواء المتكاملة في البلاستيك واللحام والإلكترونيات والأدوية والتصنيع الآلي والتصنيع الإضافي.

نظرة فنية عامة

يتكون نظام استخراج الغبار والأبخرة عادةً من خمسة أنظمة فرعية: جهاز الالتقاط والأنابيب والمروحة أو المنفاخ ومرحلة الترشيح وصندوق تصريف/جمع الغبار. ينشئ جهاز الالتقاط ضغطًا سلبيًا محليًا بالقرب من مصدر الانبعاث، بينما تحافظ المروحة على سرعة النقل في الأنابيب ويفصل المجمع المواد الصلبة أو الهباء القابل للتكثف عن تيار الهواء.

مبدأ التشغيل

• الالتقاط عند المصدر يقلل من حجم الهواء الذي يجب نقله، مما يحسن الكفاءة ويحد من الانتشار الهارب.
• نقل الأنابيب يجب أن يحافظ على سرعة هواء كافية لإبقاء الجسيمات معلقة وتجنب الترسب أو الانسداد.
• الفصل والترشيح قد يستخدم آليات قصورية أو طاردة مركزية أو جاذبية أو رطبة أو قائمة على الوسائط حسب الملوث.
• تصريف الهواء النظيف قد يكون في الهواء الطلق أو، حيث يُسمح بذلك ومصمم له، إلى داخل المبنى بعد الترشيح.

خصائص الأداء النموذجية

• مجمعات غبار منازل الأكياس تُستخدم عادةً لتحميل الغبار العالي ويمكنها تحقيق كفاءة جمع عالية جدًا، غالبًا ما تُذكر قرب 99% في التطبيقات الصناعية.

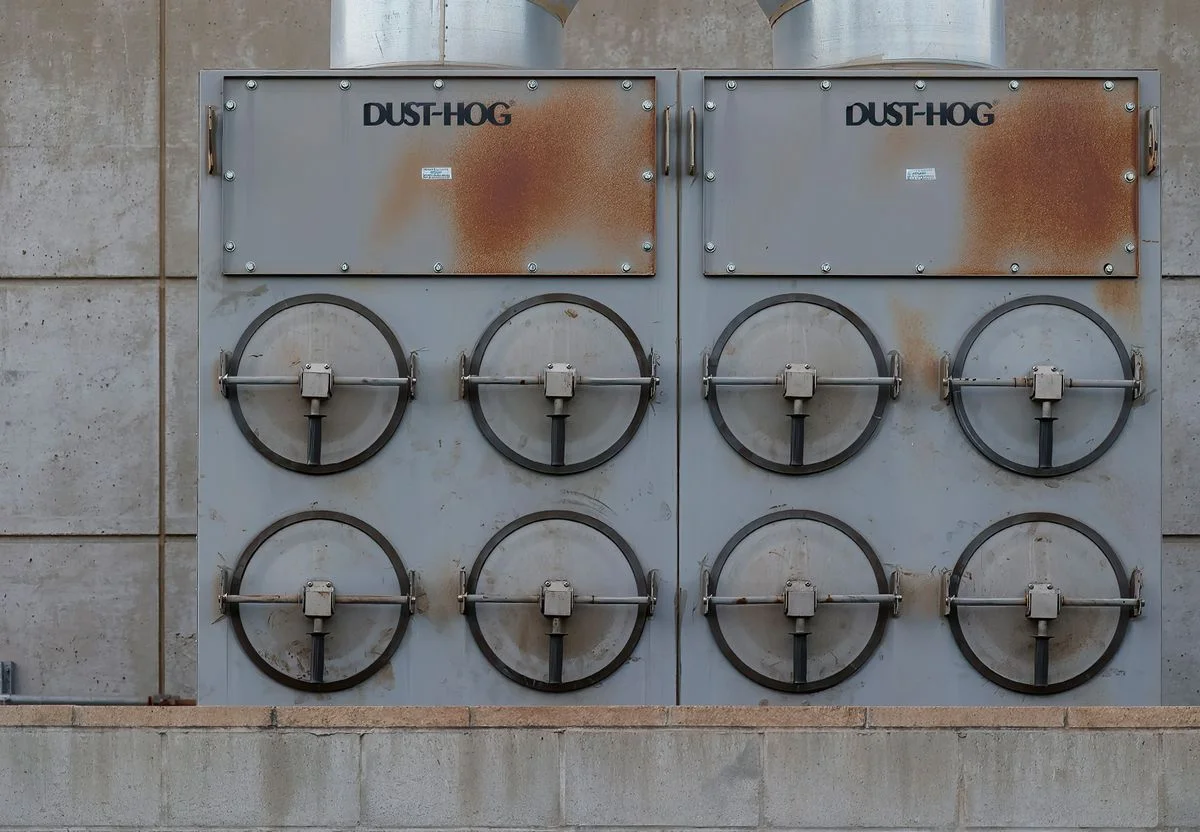

• مجمعات الخراطيش مفضلة حيث يهم البصمة المدمجة والتقاط الجسيمات الدقيقة؛ توفر الوسائط المطوية مساحة سطح عالية في خزانة أصغر.
• الأعاصير فعالة للفصل المسبق للجسيمات الخشنة لكنها أقل كفاءة للغبار الناعم ما لم تتبعها ترشيح لاحق.
• أجهزة الغسل الرطب مفيدة للملوثات اللزجة أو الساخنة أو التفاعلية ويمكنها تقليل خطر الاشتعال في بعض التطبيقات.

المعايير الفنية الشائعة

تشير أدلة الصناعة وأدبيات المصنعين إلى القيم النموذجية التالية:

• مرشحات مجمعات الخراطيش غالبًا ما تستخدم عناصر أسطوانية مطوية بقطر يتراوح تقريبًا بين 12–15 بوصة وطول 24–72 بوصة.
• أذرع استخراج الأبخرة غالبًا ما تُوضع قريبة من المصدر، عادةً ضمن 200–300 مم في الاستخدام العملي لالتقاط المصدر.

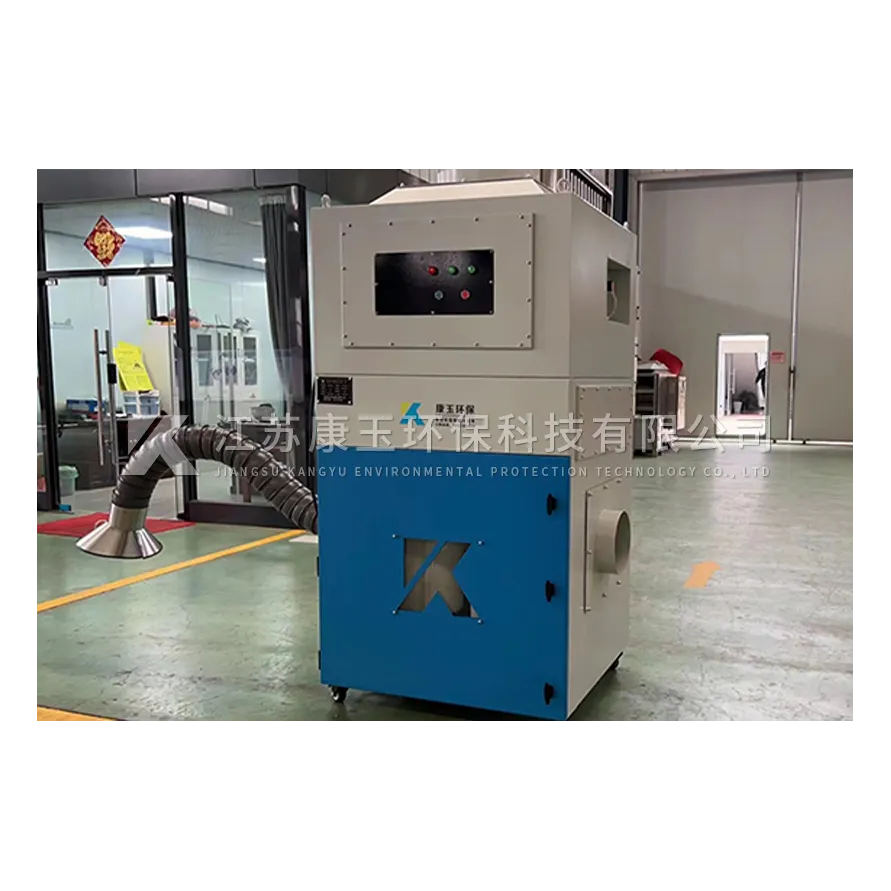

• مستخرجات الأبخرة المحمولة تعمل بشكل متكرر في نطاق حوالي 800–1,500 CFM لكل ذراع، حسب تصميم الغطاء ونوع الملوث.
• فواصل الأعاصير يمكن استخدامها كمنظفات أولية قبل الترشيح الدقيق، مما يحسن عمر النظام ويقلل التحميل على المرشحات النهائية.
• التنظيف النبضي النفاث طريقة تجديد قياسية في العديد من المجمعات الجافة الحديثة، باستخدام دفعات قصيرة من الهواء المضغوط لإزالة الغبار من وسائط المرشح.

حيث يُستخدم نزع الماء القائم على الماء upstream أو في الأنظمة الهجينة، غالبًا ما يُقلل الرطوبة المتبقية بعد الفصل الطارد المركزي بشكل كبير، لكن القيمة الدقيقة تعتمد على نوع البوليمر وحجم الجسيمات وهندسة التغذية. في إعادة تدوير البلاستيك والتعامل مع إعادة الطحن، يستهدف نزع الماء بالطرد المركزي عادةً مستوى رطوبة سطحية منخفضًا بما يكفي للتجفيف اللاحق، لكن المواصفات النهائية تظل معتمدة على العملية وليست عالمية.

الأنواع والتكوينات الرئيسية

تهيمن المجمعات الجافة حيث يمكن ترشيح الجسيمات وتصريفها ك نفايات صلبة، بينما تُختار أجهزة الغسل الرطب حيث يحسن الاتصال بالماء الالتقاط أو السلامة. في معالجة البلاستيك، غالبًا ما تُفضل أنظمة الخراطيش ووحدات الاستخراج المدمجة حول المطاحن والقواديس ومحطات تفريغ الأكياس ونقاط جرعات المواد المضافة لأنها تناسب تخطيطات المصانع الأضيق.

التطبيقات في معالجة البلاستيك

تُستخدم أنظمة استخراج الغبار والأبخرة في جميع أنحاء سلسلة قيمة البلاستيك، من استلام المواد الخام إلى تغليف الأجزاء النهائية.

• نقل الحبيبات والصوامع: التقاط الغبار الناعم أثناء عمليات التحميل والتفريغ والنقل لحماية نظافة المواد وتقليل الانبعاثات الهاربة.

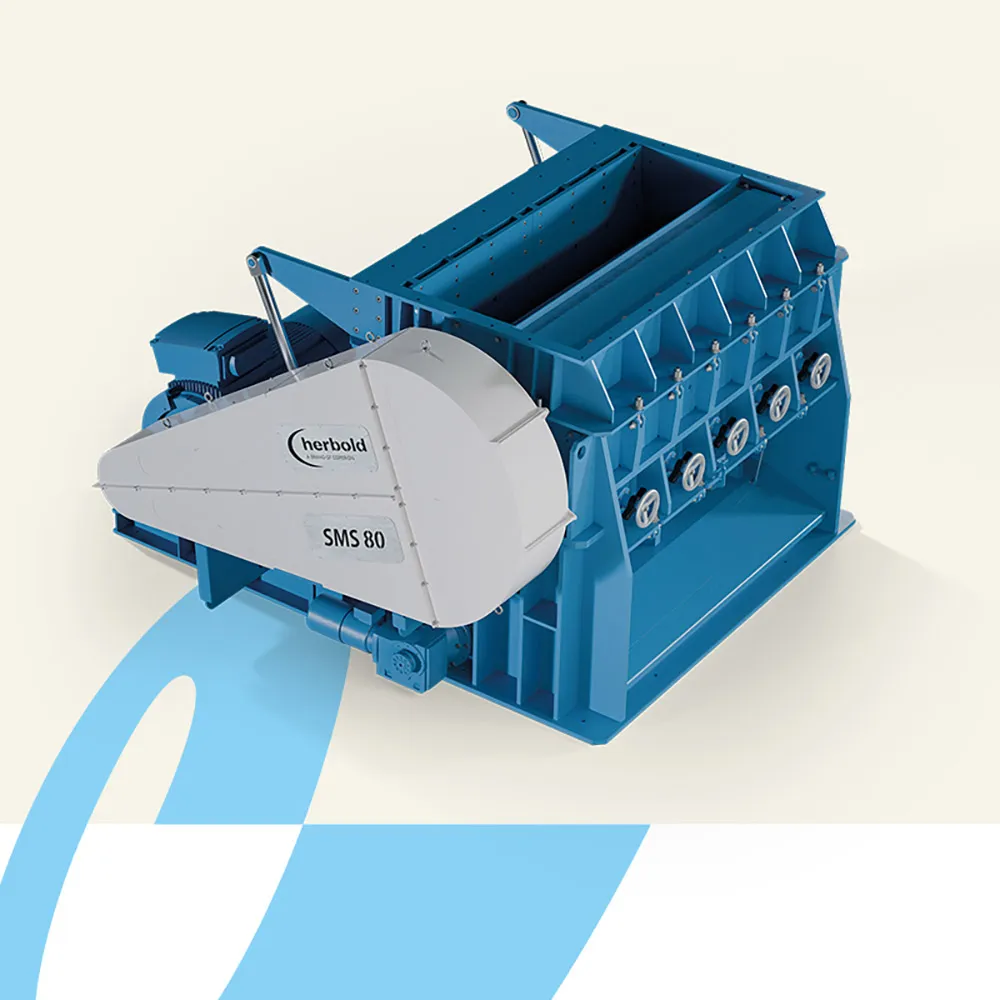

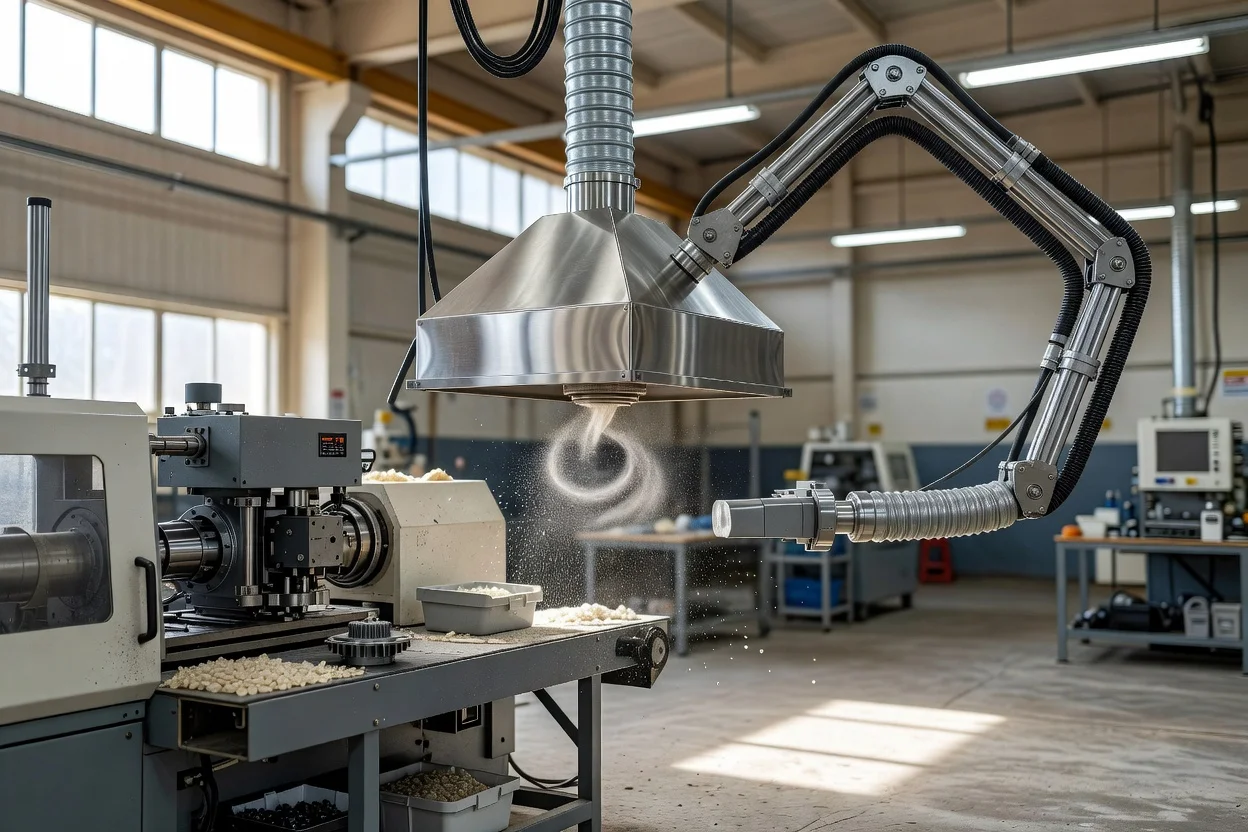

• محطات المطاحن والمكسرات: استخراج الجسيمات من معالجة إعادة الطحن، حيث تولد السكاكين والشاشات وممرات النقل غبارًا عالقًا في الهواء وشظايا خفيفة الوزن.
• التعامل مع المواد المضافة والماسترباتش: التحكم في المساحيق الناعمة أثناء الوزن والخلط والتغذية، حيث يمنع الالتقاط عند المصدر التلوث والتعرض للمشغل.
• البثق والخلط: استخراج الأبخرة بالقرب من أجهزة البثق ذات الفتحات ومناطق الصهر ومناطق القوالب ونقاط التطهير لإزالة الأبخرة والمكثفات الناتجة عن الحرارة.
• التشكيل الحراري والتشذيب: إزالة غبار الخردة وحواف القطع وأي أبخرة حرارية من عمليات القطع أو التشكيل الساخن.
• عمليات الحقن المساعدة: الاستخراج في محطات التشذيب بعد القالب وإزالة البوابات والتشطيب اللاحق بدلاً من آلة الحقن نفسها في كثير من الحالات.
• التعبئة والتكييس: التحكم في الغبار حيث تُملأ الراتنجات أو الرقائق أو المساحيق في أكياس أو براميل.

استخدام غير مناسب هو تنظيف الغرفة العام حيث تكون الانبعاثات منتشرة ومتقطعة لكن لا توجد نقطة التقاط مصدر موثوقة؛ يمكن أن تساعد الأنظمة المحيطة، لكنها عادةً أقل كفاءة وأكثر استهلاكًا للطاقة من التهوية المحلية للعادم.

الابتكارات التكنولوجية والأتمتة

تدمج الأنظمة الحديثة بشكل متزايد محركات السرعة المتغيرة ومستشعرات الضغط التفاضلي والإنذارات عن بعد ووحدات التحكم المتصلة بالشبكة التي تضبط سرعة المروحة أو دورات التنظيف حسب التحميل الفعلي للغبار. يقلل هذا من استخدام الهواء المضغوط غير الضروري ويمكن أن يخفض تكاليف التشغيل مقارنة بالأنظمة ذات الإخراج الثابت.

تشمل التطورات البارزة الأخرى:

• الألياف النانوية والوسائط المطوية المتقدمة، التي تحسن التقاط الجسيمات الدقيقة مع إطالة عمر المرشح في أنظمة الخراطيش.
• مراحل HEPA والكربون المنشط للجسيمات فائقة الدقة والملوثات الغازية المختارة.
• تشخيصات الصيانة الذكية، بما في ذلك تتبع الضغط التفاضلي للمرشح وتنبيهات الخدمة المتصلة بالسحابة.
• أكشاك الاستخراج المتكاملة وطاولات السحب السفلي، التي تجمع بين وضع العمل والالتقاط عند المصدر والترشيح في محطة عمل واحدة.
• الأنظمة الهجينة التي تجمع بين الفصل الإعصاري المسبق والترشيح النهائي بالوسائط لتقليل التآكل والتحميل.

في مصانع البلاستيك، تهم هذه التطورات لأن تيار الملوثات غالبًا ما يكون متغيرًا: الزغب الخفيف وغبار إعادة الطحن الثقيل والأبخرة الحرارية ومساحيق مضادة للالتصاق والحشوات المعدنية والانبعاثات المكثفة العرضية قد تظهر جميعها في منشأة واحدة. يسمح التحكم التكيفي للنظام بالاستجابة بشكل أدق لهذه الأحمال المتغيرة.

الجوانب البيئية والاستدامة

تدعم أنظمة استخراج الغبار والأبخرة الاستدامة بثلاث طرق: تحسين جودة الهواء المهني وتقليل فقدان المواد وتمكين إعادة تدوير الهواء بشكل أكثر كفاءة حيث تسمح اللوائح. كما يمكن أن يقلل التقاط الغبار عند المصدر من تلوث الأرضيات والآلات والسلع النهائية، مما يخفض الطلب على إعادة العمل والتنظيف.

يظل استهلاك الطاقة مفاضلة مركزية. أنظمة تدفق الهواء العالي فعالة لكنها قد تكون كثيفة الاستهلاك للكهرباء، خاصة عند الاعتماد على الالتقاط المحيط أو شبكات الأنابيب كبيرة الحجم. ونتيجة لذلك، تفضل أفضل الممارسات بشكل متزايد:

• الالتقاط عند المصدر بدلاً من استخراج الغرفة بأكملها،
• تصميم أنابيب منخفض المقاومة،
• التنظيف النبضي النفاث المحسّن بانخفاض الضغط،
• والمراوح ذات السرعة المتغيرة المطابقة لطلب العملية.

استعادة المواد فائدة استدامة أخرى. في معالجة البلاستيك، قد تُعاد المواد الصلبة المستخرجة أحيانًا إلى تيارات إعادة التدوير الخاضعة للرقابة إذا سمحت متطلبات التلوث والجودة، رغم أن هذا خاص جدًا بالتطبيق ويجب ألا يعرض أداء المنتج أو السلامة للخطر. في حالات أخرى، يجب معالجة الغبار الملتقط ك نفايات لأنه يحتوي على ملوثات مختلطة أو لا يمكن فصله بشكل موثوق.

التأثير الاقتصادي والسوق العالمي

يُدار سوق استخراج الغبار والأبخرة من خلال الامتثال التنظيمي وسلامة العمال وجودة المنتج وإنتاجية المنشأة. في تصنيع البلاستيك، غالبًا ما يعتمد الجدوى التجارية على تجنب التوقف وتقليل التلوث وتقليل الصيانة على المعدات المجاورة وخفض خطر التعرض بدلاً من المجمع نفسه كأصل إنتاجي مستقل.

يشغل موردو الأنظمة الجاهزة ومتخصصو الترشيح موقعًا مهمًا في القطاع لأن أداء النظام يعتمد على التكامل الهندسي وليس فقط على وحدة المجمع. شركات مثل Camfil وNederman وDonaldson وULT وغيرها من مزودي ترشيح الهواء الصناعي نشطة في المجمعات وأذرع الالتقاط عند المصدر والنشات وحزم الاستخراج الخاصة بالتطبيقات. يُحدد دورهم عادةً بتصميم المجمع ووسائط الترشيح واستخراج محطة العمل أو التهوية المتكاملة للمصنع وليس بعملية البلاستيك نفسها.

التحديات الحالية والابتكارات

تستمر العديد من التحديات الهندسية في تشكيل التطوير:

• التقاط الملوثات بكفاءة عند المصدر دون طلب تدفق هواء مفرط يظل مشكلة التصميم الأساسية.
• تحميل المرشح والصيانة يؤثران على استهلاك الطاقة ووقت التشغيل، خاصة حيث توجد غرامات الراتنج أو الغبار اللزج أو الأبخرة الحرارية المتغيرة.
• خطر الغبار القابل للاحتراق يتطلب تصميمًا دقيقًا للجمع والتأريض والنظافة العامة والحماية من الانفجار حيث ينطبق.
• الضوضاء والبصمة وتوجيه الأنابيب قد تقيد التعديلات التحديثية في مصانع البلاستيك القديمة.
• تباين العمليات في الخلط وإعادة التدوير والتعامل مع إعادة الطحن يجعل الافتراضات ذات التصميم الثابت أقل موثوقية من التحكم التكيفي.

يتركز الابتكار الحالي في وسائط أفضل وأنظمة انخفاض ضغط أقل والتقاط مصدر أكثر دقة والتكامل الرقمي. بالنسبة لمعالجي البلاستيك، غالبًا ما تكون الأنظمة الأكثر قيمة هي تلك غير المرئية في الإنتاج اليومي: تعمل تلقائيًا وتحافظ على تدفق هواء مستقر وتحافظ على نظافة المنتج وتتطلب تدخلاً أدنى.

النظرة المستقبلية

من المرجح أن تتكامل أنظمة استخراج الغبار والأبخرة بشكل أوثق مع ضوابط الآلات وإدارة الطاقة على مستوى المصنع ومنصات الصيانة التنبؤية. بالنسبة لمعالجة البلاستيك، تشير المستقبل إلى ثلاث أولويات واسعة:

• الالتقاط الأكثر انتقائية، باستخدام هندسة غطاء أفضل وعبوات موضعية لتقليل طلب تدفق الهواء.
• خفض استهلاك الطاقة على مدى دورة الحياة، من خلال مراوح فعالة ودورات تنظيف ذكية وتقليل استهلاك الهواء المضغوط.
• توافق أكبر مع الدائرية، بما في ذلك فصل أفضل لتيارات الغبار القابلة للاسترداد وتحسين جمع الغرامات القابلة لإعادة الاستخدام حيث تسمح مواصفات العملية.

مع مواجهة مصانع البلاستيك توقعات أكثر صرامة لجودة الهواء وزيادة الضغط لتحسين الاستدامة، سيظل استخراج الغبار والأبخرة تقنية تمكين أساسية وليست مرفقًا هامشيًا.
