導入
EPS、EPP、およびEPEのプリエキスパンダーは、生の膨張性ポリマービーズを部品成形、ブロック成形、下流の切断または加工操作に適した低密度粒子に変換するために使用される主要な発泡機です。工業用粒子フォーム生産において、プリエキスパンダーはビーズの初期セル構造、かさ密度、および流動挙動を決定し、これらは最終部品の品質、寸法安定性、および材料歩留まりに強く影響します。
これらの機械は、発泡ポリスチレン（EPS）、発泡ポリプロピレン（EPP）、および発泡ポリエチレン（EPE）加工の統合ラインで使用され、関連設備には通常、硬化サイロ、ブロック金型、形状成形機、リサイクルまたは搬送システムが含まれます。技術は基本的な蒸気加熱バッチ容器から、閉ループ密度制御、流動層冷却、EPSおよびEPP向けのプロセス特化型バリエーションを備えた高度に自動化されたシステムへと進化してきました。
実際の産業用途では、プリエキスパンダーは保護包装、断熱ブロック、建設部品、自動車用エネルギー吸収部品、産業用緩衝製品などの用途の中心であり、EPEシステムは剛性ブロック生産ではなく柔軟な包装および緩衝フォームに関連付けられることが多いです。持続可能性の考慮事項は特に蒸気効率、ビーズ破損低減、スクラップ率低減、リサイクル内容物および閉ループビーズ処理との適合性を通じて、設備選択をますます形成しています。
歴史と開発
粒子フォームの工業的プリエキスパンションは、生産者が大規模フォーム部品生産のための安定した成形可能な中間体に膨張性樹脂ビーズを変換する制御可能な方法を求めたことから発展しました。初期システムは手動または半手動のバッチ操作に依存し、蒸気曝露を使用して発泡剤を活性化しビーズを膨張させました。
大きなマイルストーンは自動バッチおよび連続プリエキスパンダーへの移行であり、繰り返し性、密度均一性、スループットを改善しました。現代のシステムは通常、電子計量、精密蒸気圧制御、冷却/安定化ステージを統合して密度変動を低減し、下流成形の一貫性を向上させています。
さらなる開発は特にEPP向けの材料特化型プリエキスパンダーの出現であり、ポリマーの高い耐熱性と典型的な軽量発泡要件のため、プロセスウィンドウはEPSと異なります。現代のサプライヤーはまた、プリエキスパンション、硬化、成形、スクラップ回収を組み合わせたターンキーラインを提供し、スタンドアロンマシンから完全にエンジニアリングされた生産システムへの移行を反映しています。
技術概要

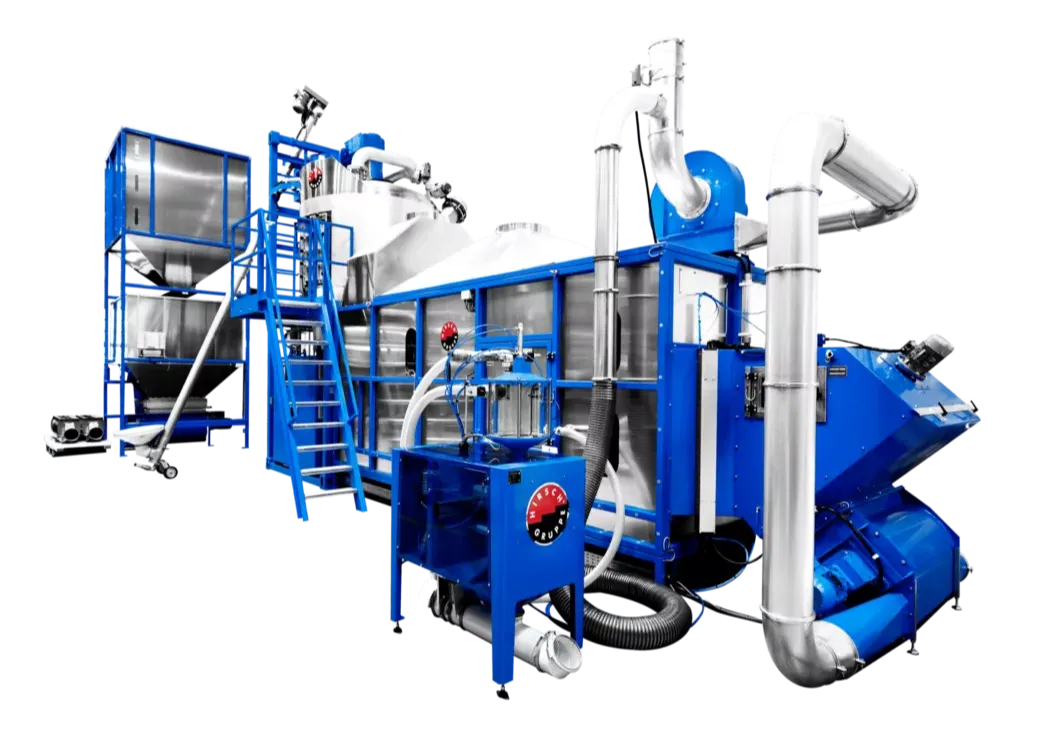

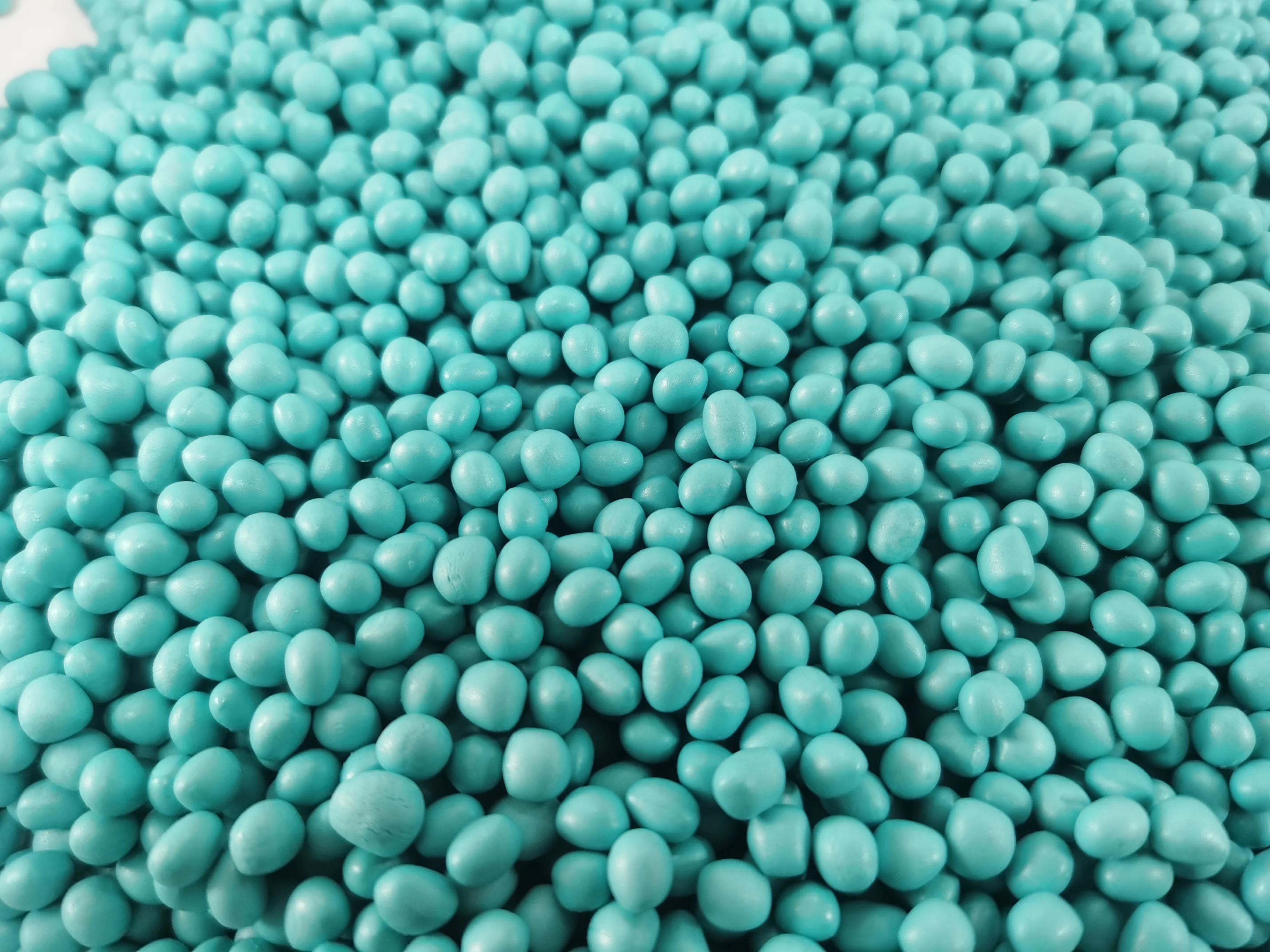

プリエキスパンダーは、生ポリマービーズを加熱膨張室に供給し、湿蒸気がビーズを軟化させ、内部に含まれる発泡剤を活性化させることで機能します。ビーズは体積が増加し、その後冷却・安定化されてサイロまたは直接下流成形設備へ移送されます。
主要なプロセス段階は以下の通りです：
- 生ビーズの計量および秤量
- 膨張室での蒸気加熱
- 制御された密度低減
- 冷却および安定化
- 貯蔵または金型供給システムへの空気圧搬送
典型的なプロセス特性は以下の通りです：
- EPSプリエキスパンション後のbulk density： 用途および機械制御戦略に応じて通常約15–60 g/Lの範囲。
- 密度制御精度： 一部の現代システムは厳密に制御された操作で±1 g/L程度の偏差を報告。
- 蒸気圧制御： 先進機械は±0.1 bar程度の精度を維持する場合があります。
- プリエキスパンダー容器サイズ： 商業システムは小容量から大容量まで利用可能で、一部のサプライヤーは約0.15から3.0 m³の範囲を提供。
- スループット： 産業用製品はモデルおよび材料に応じて連続およびバッチプリエキスパンダーで約50から4,000 kg/hの範囲。
- エネルギー使用： 比消費は樹脂タイプ、目標密度、熱回収設計により大きく異なり、現代システムは最適化された蒸気管理および材料損失低減により省エネ型として販売されています。
下流品質のため、プリエキスパンドビーズはブロックまたは形状成形における過度の微粉および融合欠陥を避けるため十分に intact でなければなりません。これによりビーズ破損、水分管理、安定化時間が重要なプロセス変数となります。
種類とバリエーション
| 機械タイプ | 主な機能 | 典型的な強み | 典型的な用途 |
|---|---|---|---|
| バッチプリエキスパンダー | ビーズを離散サイクルで膨張 | 良好な制御、柔軟な密度調整 | EPS部品およびブロック生産、小規模プラント |
| 連続プリエキスパンダー | ビーズを連続流で膨張 | 高スループット、安定生産、低労働強度 | 大量EPSラインおよび統合プラント |
| EPSプリエキスパンダー | 膨張性ポリスチレンビーズを膨張 | 広範な工業的成熟度、強い密度制御 | 断熱ボード、包装、ブロック成形 |
| EPPプリエキスパンダー | 膨張性ポリプロピレンビーズを膨張 | 軽量、耐衝撃部品に適する | 自動車部品、再利用可能包装、技術部品 |
| EPE発泡機械 | 発泡ポリエチレンフォーム製品を生産 | 通常柔軟な緩衝形式に関連 | 緩衝、包装インサート、保護シート |
EPSシステムはブロック成形、建設断熱、保護包装における役割のため最も広く認識されています。EPPバリエーションは部品が弾力性、繰り返しの衝撃吸収、熱安定性を必要とする場合に特に重要です。EPE設備は一般に従来の剛性ビーズプリエキスパンションではなく柔軟フォーム製品に関連付けられるため、EPSおよびEPP機械と並べて販売される場合でもブロック式加工には直接適合しにくいです。
用途と使用
プリエキスパンダーは成形または切断前に制御された中間フォームビーズが必要な場所で使用されます。主要な応用分野は以下の通りです：
- 包装： EPSおよびEPPは保護包装、家電インサート、電子機器緩衝、再利用可能輸送トレイに使用。
- 建設および断熱： EPSブロックは断熱ボード、パネル、断熱コンクリート型枠部品に供給。
- 自動車： EPPプリエキスパンドビーズはエネルギー吸収部品、ダンネージ、内装支持要素に成形。
- コールドチェーンおよび食品物流： EPSは魚箱、クーラー、温度感受性容器に使用。
- 消費者および産業製品： スポーツ用品、おもちゃ、産業用緩衝部品はしばしば形状成形粒子フォーム部品を使用。
適合しない用途は高温構造サービスです。EPS、EPP、EPE粒子フォームは長期間高温にさらされる荷重支持部品でエンジニアリング熱可塑性プラスチックの代替を意図していないためです。この制限は設計要件がフォームの熱的および機械的限界を超える場合に特に重要です。
部品およびブロックをサポートするプリエキスパンションの方法
プリエキスパンダーは最終部品機械ではなく、以下のいずれかに必要なビーズ状態を作成します：
- ブロック成形：プリエキスパンドビーズを大きなブロックに融合させて後で切断、または

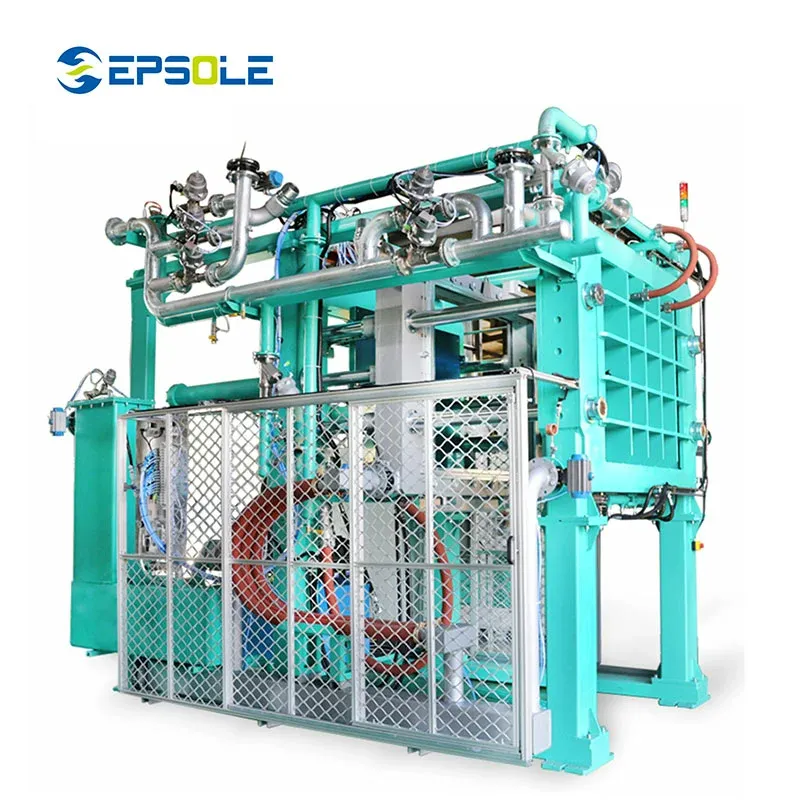

- 形状成形：ビーズを再び膨張させ、金型内で直接融合させて完成部品を形成。
ブロック生産では、ビーズの一貫性がブロック密度均一性、切断挙動、表面品質に影響します。形状成形では、同じ要因が充填品質、融合強度、サイクルタイム、寸法精度に影響します。
技術革新と自動化
最近の機械開発はプロセス再現性、自動密度制御、上流および下流ハンドリングとの統合の改善に焦点を当てています。一般的な機能は以下の通りです：
一部のメーカーではビーズ均一性を改善しプロセス不安定性を低減するため、真空支援プリエキスパンション、最適化ノズル設計、材料フロー管理も強調しています。自動化プラントでは、これらの機能がオペレーター依存を低減しシフト間の consistency を向上させます。
環境および持続可能性の側面
プリエキスパンド設備の持続可能性パフォーマンスはますます蒸気効率、歩留まり、スクラップ低減、リサイクルまたは再処理材料との適合性によって判断されます。主要な環境レバーは以下の通りです：
- 膨張ビーズ1kgあたりの蒸気消費低減
- ビーズ破損および微粉生成低減
- 密度精度向上による原材料過剰使用低減
- スクラップ回収および再処理システムの統合
プリエキスパンションはエネルギー集約型の熱工程であるため、プラント設計は機械設計と同様に重要です。熱を効果的に回収し、ビーズを迅速に安定化させ、再膨張損失を最小限に抑えるシステムは運転コストと炭素強度の両方を低減できます。
経済的および世界市場への影響
プリエキスパンダーは樹脂利用、労働需要、最終製品の一貫性に影響するため、粒子フォーム設備チェーンにおいて戦略的な位置を占めます。サプライヤーは通常、プリエキスパンダー、ブロック成形機、形状成形機、切断システム、補助設備を含む完全ラインを販売し、単独機械販売ではなくシステム統合の経済的価値を反映しています。
世界市場は包装、建設断熱、自動車軽量化、コールドチェーン物流によって支えられており、これらはすべて低密度フォーム部品およびブロックを好みます。同時に、機械サプライヤー間の競争は自動化、エネルギー効率、同一プラットフォーム上での複数粒子フォーム材料の処理能力を中心に激化しています。
現在の課題と革新
主なエンジニアリング課題は以下の通りです：
- 原材料ロットの変化を通じた均一なbulk densityの維持
- 水分およびビーズ安定化時間の制御
- 微粉生成およびビーズ損傷の防止
- 精密熱制御とのスループットのバランス
- 特にEPSとEPPの異なるフォーム化学への機械適応
最近の革新はより精密な圧力調整、改善されたチャンバー設計、統合プロセス監視を通じてこれらの問題を解決することを目指しています。ターンキーサプライヤーはレガシーEPS機械を運用するプラントにとって重要なスペアパーツサポート、レトロフィット、古いラインの近代化をますます強調しています。
将来の見通し
将来のプリエキスパンダー開発はデジタルプロセス制御、より高いエネルギー効率、より大きな材料柔軟性を強調する可能性が高いです。粒子フォーム生産者がより厳しい環境要件およびより変動する原材料ストリームに直面するにつれ、正確な密度制御および低スクラップ生成の価値は引き続き上昇します。
需要はまた、特に生産者が大規模単一目的ラインではなくコンパクトで柔軟な生産セルを望む地域市場において、最小限の段取り替えで部品およびブロックの両方にサービスできる機械に対しても高まる可能性があります。同時に、EPP用途は従来のEPSに対する利点として耐衝撃性および再利用可能包装を提供する分野で拡大する可能性があります。
要約
EPS、EPP、およびEPEのプリエキスパンダーは粒子フォーム加工における基礎的な機械であり、生ビーズをブロックおよび成形部品のための制御された低密度中間体に変換します。その性能は最終製品品質、生産性、運転コストを決定するため、フォーム生産チェーンにおいて最も重要なユニットの1つとなっています。
