簡介
開放模具鑄造機是用於將材料計量、澆注或送入模具的機器和自動化系統，這些模具在填充階段保持開啟，而非在鑄造前完全密封。在塑膠加工中，該術語最常指用於 聚氨酯、環氧樹脂、矽膠、樹脂、泡沫及相關配方的開放鑄造設備；在鑄造實務中，密切相關的開放模具概念也出現在重力鑄造、永久模具鑄造、低壓鑄造以及連續鑄造系統中，這些系統在填充期間暴露模具腔或使用開放頂部模具佈置。
開放模具鑄造介於手動工作台鑄造與完全封閉的閉模製程之間，佔據重要利基。它因低至中量生產、大型零件能力、相對簡單的 模具 以及在結合計量、混合與 脫氣設備 時能處理空氣敏感配方而受到重視。同時，它也有明顯限制：開放暴露會增加污染、夾帶空氣和排放的風險，因此現代系統日益整合真空輔助、自動分配、溫度控制和機器人處理，以提升重複性和 worker 安全。
從歷史來看，開放模具是其中最古老的鑄造概念之一，但工業化透過自動化澆注、可重複使用模具材料以及閉迴路製程控制轉變了該製程。在塑膠和 彈性體 中，一項重大發展是整合真空鑄造機，可在受控條件下混合、脫氣和分配樹脂；在金屬方面，進展則來自自動化重力與永久模具鑄造系統，以及用於鋼坯、錠材和連續鑄造的專用開放模具佈置。目前趨勢指向更高自動化、更好能源效率以及更嚴格的品質控制，特別是在開放模具用於原型零件、短程生產和大型結構元件之處。
歷史與發展
開放鑄造始於手動製程，將液態材料倒入腔體形狀的模具中，並讓其在空氣中固化或凝固。早期廣泛用於金屬鑄造，其中開放頂部模具和重力填充適用於簡單形狀，以及在工藝樹脂和 蠟 鑄造中，視覺檢查和可及性比產量更重要。
現代塑膠製造的一項重要里程碑是採用真空鑄造於 聚氨酯 及類似系統。透過結合脫氣、計量混合和受控腔室加壓，這些機器減少氣泡形成並改善表面品質，使開放鑄造更適合原型製作和短程功能零件。
另一項重要發展是開放和半開放金屬鑄造系統的自動化。在鑄造廠和鋁鑄造中，機器製造商引入液壓夾緊、傾斜、自動模具開啟和機器人取出，以穩定循環時間並減少操作員暴露於熔融材料。有些現代系統甚至使用開放形式劑量概念，透過將部分凝固步驟移至非生產時間來縮短循環時間，從而在不根本改變開放模具原則的情況下提高生產力。
主要特徵與技術概覽
開放模具鑄造機較少由單一硬體架構定義，而是由共享的製程原則定義：模具腔在填充時開啟，機器設計用於控制計量、澆注、脫氣、溫度和脫模，而非在注射前提供完整腔體密封。
典型技術元件包括：
- 用於雙組分 聚氨酯、環氧樹脂 或矽膠系統的計量和混合頭。
- 用於在分配前或分配期間去除夾帶空氣的真空腔或脫氣單元。
- 用於穩定黏度和固化行為的加熱杯、軟管和模具。
- 用於重力饋送金屬鑄造和大型零件釋放的傾斜或垂直開啟機構。
- 用於重複性和人體工學安全的機器人處理和自動取出。
對於塑膠和 彈性體，真空鑄造機通常自動化從混合到鑄造再到固化的序列，操作員可控制腔室加壓、混合器速度、加熱杯溫度和烘箱熱量。使用矽膠模具的工業規模真空鑄造通常採用無分型線的開放模具，意味著同一開口用於填充和脫模；這降低 模具 複雜度，但也限制幾何形狀，相較於完全封閉模具。
對於鑄造廠導向的開放或半開放鑄造機，性能通常以模具尺寸、鑄件重量和循環速率表示。代表性工業範例包括可處理自動化生產線中小於 25 磅至超過 250 磅鑄件的水平分型或永久模具系統，以及用於較大鋁或鐵零件的高容量配置。在砂型自動化中，某些自動箱式造型線的生產速率約為每小時 70 個模具，而其他系統視機器而定可達每小時 150 個模具，取決於是否手動或自動設置型芯。
雖然確切值因材料和機器等級而異，常見製程基準包括：
- 真空鑄造樹脂零件的薄片或零件厚度精度主要由模具品質和脫氣控制，而非注射壓力。
- 殘留水分不是樹脂開放鑄造的主要指標，但在金屬和砂相關開放系統中，乾燥和冷卻控制仍對最小化缺陷至關重要。
- 轉子速度或混合器速度是樹脂系統的製程特定參數；高速混合改善分散，但若真空脫氣無效，可能增加夾帶空氣。
- 比能耗對於低量生產通常低於高壓注射系統，但真空腔、加熱器 和機器人會增加電力負載；淨結果強烈取決於產量和循環時間。
開放鑄造的一項實用工程優勢是 模具 簡易性：開放模具通常比完全封閉模具便宜，且對於較小生產批次可減少資本成本和交貨時間。權衡是開放系統通常需要更多後處理、更多操作員關注或更嚴格的配方控制，以達到一致的表面品質和尺寸精度。
類型與變化
| 類型 | 典型材料 | 主要機制 | 優勢 | 限制 |
|---|---|---|---|---|
| 手動開放鑄造 | 樹脂、矽膠、泡沫、蠟 | 倒入開放腔體 | 最低 模具 成本，設定簡單 | 勞力密集，品質不穩定 |
| 真空開放鑄造 | 聚氨酯、環氧樹脂、矽膠 | 計量、混合、脫氣，然後在受控真空下澆注 | 氣泡含量低，重複性更好 | 設備成本高於手動鑄造 |
| 重力金屬開放鑄造 | 鋁、黃銅、銅合金 | 熔融金屬藉重力填充開放或半開放腔體 | 製程簡單，適用於大型零件 | 幾何複雜度低於壓力壓鑄 |
| 永久模具鑄造 | 鋁和非鐵合金 | 可重複使用金屬模具，通常重力饋送 | 重複性和表面光潔度優於砂型鑄造 | 模具 成本高於一次性模具 |
| 開放連續鑄造 | 金屬 | 輸送機或旋轉系統上的開放頂部模具 | 高產量，穩定截面生產 | 限於標準化形狀 |
在塑膠中，最重要的區別在於開放模具與半開放模具之間。開放模具沒有分型線和獨立澆口；半開放模具具有可拉伸或開啟以進行脫模的部分封閉腔體。這種區別很重要，因為它決定機器是優先簡單澆注、受控計量還是輔助脫模。
在金屬中，「開放模具」一詞可能依部門指不同實務。有些系統使用開放頂部永久模具或重力饋送佈置，而其他系統則描述開放鋼坯模具和其他用於連續或半連續凝固的較簡單 模具。由於這種重疊，該術語最好理解為製程家族，而非單一標準化機器類別。
應用與用途
開放模具鑄造機用於零件幾何、生產量或材料系統有利於可及性和靈活 模具 的任何地方。
- 原型和短程塑膠生產：真空鑄造廣泛用於 聚氨酯 原型、功能樣品、外殼和外觀零件，這些零件需要接近生產品質而無需注射模具 模具。
- 大型 聚氨酯 和 環氧樹脂 元件：開放鑄造適用於笨重零件，例如機器外殼、封裝和結構複合材料類零件，其中封閉模具難以填充或排氣。

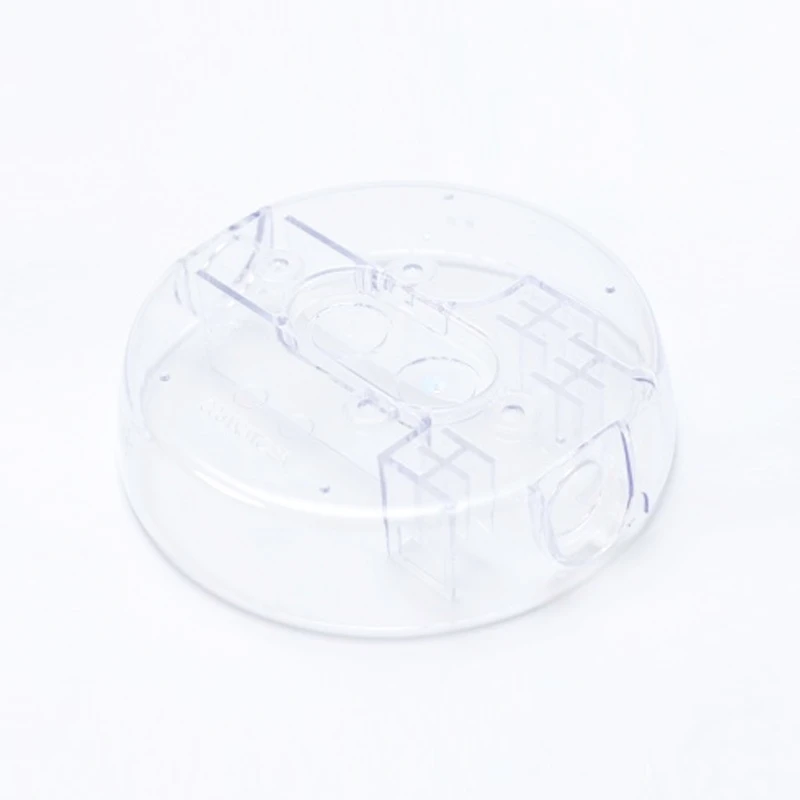

- 電氣和工業外殼：開放鑄造支援低量生產客製化外殼和絕緣元件，當真空脫氣減少空隙時。
- 鑄造廠鑄件：重力饋送永久模具、開放模具和半開放模具系統用於鋁和其他非鐵鑄件，包括某些低壓和半永久模具線中的壓力緊密元件。
- 錠材和鋼坯生產：開放模具在較小鑄造線和簡單凝固系統中仍具相關性，在這些系統中，低 模具 成本和易於剝離比幾何複雜度更重要。
一個不適合的用途是具有複雜底切的 高量、高精度薄壁零件。這些通常更適合高壓壓鑄、注射成型或完全封閉的自動化系統，因為開放鑄造缺乏此類幾何形狀所需的腔體控制和壓力輔助填充。
技術創新與自動化
近期創新專注於使開放鑄造減少手動操作並更具可預測性。在塑膠方面，現代真空鑄造機整合自動計量、混合、腔室控制和固化管理，減少操作員依賴性並改善零件一致性。有些系統還與印刷模具、矽膠 模具 或 CNC 製造的主模型連結，縮短原型和橋接生產的開發週期。
在鑄造廠應用中，自動化包括自動模具開啟和關閉、機器人鑄造、型芯處理和受控傾斜機構。某些用於電動馬達外殼和類似零件的鑄造機使用高達90°的傾斜以及側面或正面滑塊來管理模具進出並減少填充期間的湍流。永久模具系統也可能使用 PLC 控制和液壓驅動系統來自動化模具關閉、澆注和開啟。
一項值得注意的製程創新是在壓鑄相關系統中使用開放形式劑量，其中一個腔室填充可饋送兩個模具，提高產量並將凝固時間移至並行非生產間隔。雖然這不是通用的開放模具解決方案，但它說明更廣泛的工業趨勢：開放或半開放佈置日益為產量而非僅手動簡易性而設計。
環境與永續性方面
開放模具鑄造在永續性方面可能有利，因為它減少 模具 廢棄並實現經濟的短程生產。可重複使用的矽膠或金屬模具可降低相對於一次性 模具 的材料消耗，特別是在原型和橋接製造中。
然而，能源和排放性能在很大程度上取決於製程控制。開放模具暴露於環境空氣中，可能增加熱損失、蒸發和污染風險，而在樹脂系統中可能需要通風或排放控制。自動化和真空輔助可透過降低廢品率和限制返工來部分抵消這一點。
從循環經濟角度來看，開放鑄造適用於：
- 延長設備壽命的快速更換零件。
- 可減少運輸和倉儲的低量本地生產。
- 使用矽膠、RTV 或印刷主模型的可返工 模具 工作流程。
在金屬鑄造中，開放模具系統也與廢料回收和重熔迴路整合良好，特別是當生產圍繞鑄造廠回料和切邊回收組織時。因此，永續性價值較少在於開放模具本身，而更多在於製程控制的緊密程度以及廢料循環的效率。
經濟與全球市場影響
開放模具鑄造機在原型製作、專用製造和鑄造廠生產中佔據商業重要地位。其主要經濟優勢是較低 模具 成本，這降低中小量生產的進入門檻。
這在設計變更頻繁的產業中尤其重要，例如：
- 消費性電子產品外殼，
- 汽車原型零件，
- 工業設備外殼，
- 客製化金屬鑄件，
- 低量醫療和專用產品。
在全球市場中，機器製造商在製程穩定性、自動化水平和靈活性上競爭，而非僅在原始尺寸上。鑄造廠細分市場的供應商強調模具尺寸、分型線架構和高速自動造型線，而塑膠導向供應商則強調真空完整性、脫氣和精確劑量。結果是一個細分市場，其中開放模具系統之所以仍然相關，正是因為它們服務於不值得使用完全封閉高壓 模具 的應用。
當前挑戰與創新
主要技術挑戰包括：
- 樹脂零件中的空氣夾帶和空隙。
- 環境暴露造成的表面缺陷和污染。
- 因溫度漂移、固化動力學或手動處理造成的尺寸變異性。
- 熔融金屬應用和反應性樹脂處理中的 worker 安全風險。
- 相較於閉模或注射基製程的有限幾何複雜度。
當前創新正透過以下方式解決這些問題：
- 更好的真空系統和脫氣腔，
- 閉迴路溫度和黏度控制，
- 機器人化澆注和脫模，
- 數位配方管理和基於 PLC 的序列，
- 與增材製造整合以製作主模型和短程模具。
該細分市場的策略方向明確：開放模具鑄造正從手動工藝製程轉向混合自動化製程，保留 模具 靈活性同時改善重複性和可追溯性。
未來展望
開放模具鑄造機很可能繼續在靈活性、設定速度和適中資本成本優於最大腔體壓力或超高產量需求之處保持必要。最強大的未來機會預計在原型製造、橋接生產、大型零件樹脂鑄造和具有自動化處理的專用金屬鑄造中。
未來技術發展很可能集中在：
在實務上，該細分市場將繼續分為兩個主要方向：簡單低成本開放鑄造以求靈活性，以及高度自動化的開放或半開放系統以求生產力和品質。
