（IML）インモールドラベリング装置

導入

In-mold labeling equipment (IML equipment) は、成形前にあらかじめ印刷されたラベルを金型内に配置するために使用される自動化装置、tooling、および機械一体型のハードウェアであり、ラベルが射出成形、ブロー成形、または（あまり一般的ではないが）熱成形の際に部品と永久的に融合するよう設計されています。包装分野では、耐久性のある装飾、高品質なグラフィック、効率的なワンステップ生産という点で高く評価されていますが、成形プレス、ロボット、ラベルハンドリングシステム、金型設計間の精密な同期も必要とします。

IMLシステムは、主に蓋、容器、バケツ、カップ、薄肉容器などの大量包装用途で用いられ、サイクルタイム、ラベルの位置精度、金型キャビテーションが重要です。この分野は、比較的単純なピックアンドプレース方式から、Cartesian side-entryロボット、top-entryロボット、真空または静電式ラベル保持、ビジョン検査、サーボ制御ハンドリングを活用した高度に統合されたセルへと進化してきました。

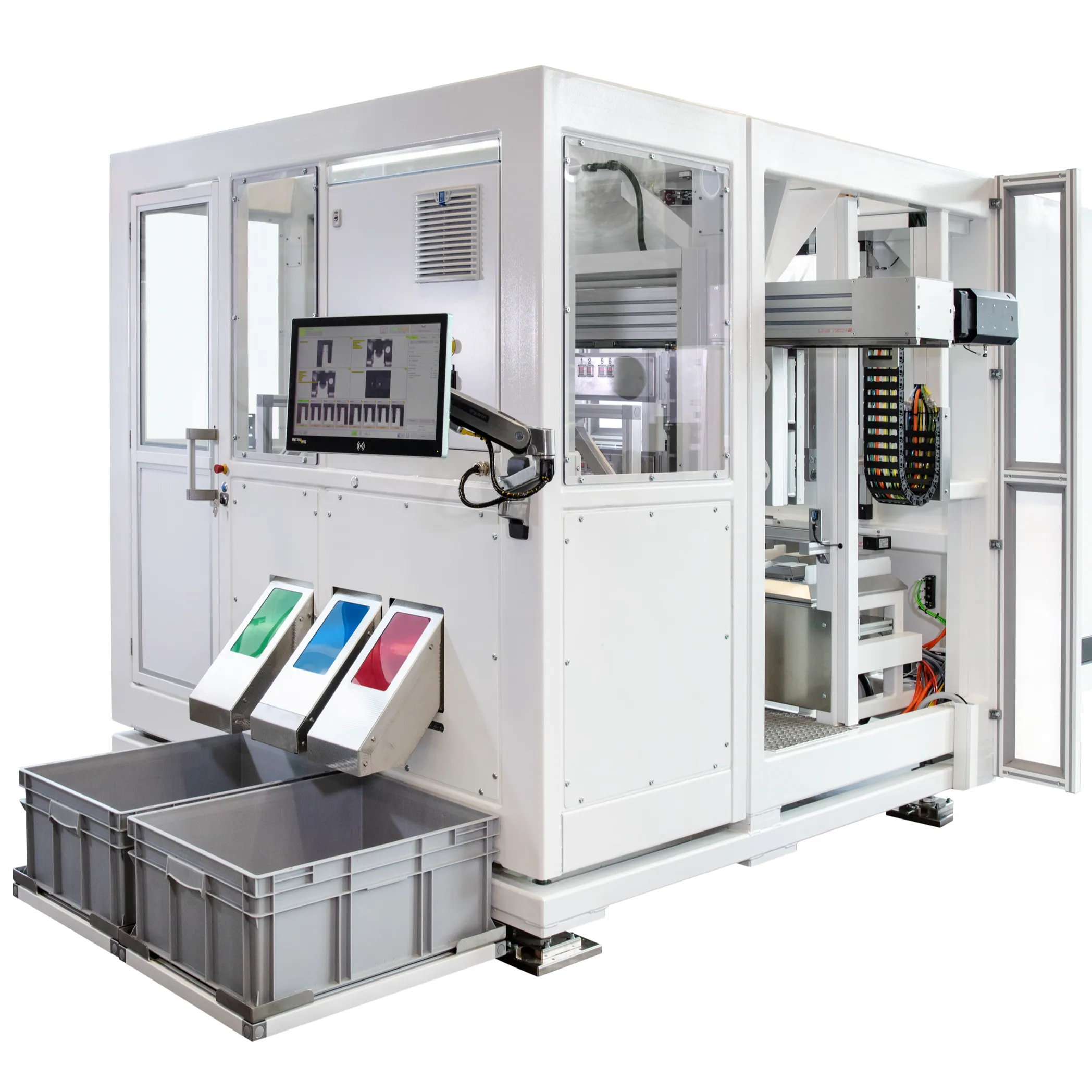

密閉型IMLロボットセル、統合ビジョンシステム、自動プラスチック容器検査用の仕分けビンを備えています。 - Beck Automation AG | Cpsemarketplace

工学的観点から、IML装置はプラスチック加工、印刷技術、ロボット工学、金型製作の交差点に位置します。その性能は成形機だけでなく、ラベル基材の選定、静電気制御、キャビティ設計、真空管理、下流工程での部品取出・積み重ねにも依存します。持続可能性も重要性を増しており、IMLは二次ラベル工程を排除し、adhesivesや別体スリーブを削減し、適合するモノマテリアルラベル構造を使用することで包装のリサイクル性を向上させることができます。

歴史と開発

IMLは、包装業界が求める装飾付き容器の低ユニット労働コストと高いグラフィック品質に応える形で登場しました。初期システムは別体のラベルマガジンと機械式配置装置に依存していましたが、後に真空または静電保持が追加され、射出中のラベルを金型壁面に安定させました。

大きな進展はロボット統合型IMLセルへの移行で、ラベルのピックアップ、キャビティ挿入、部品取出、積み重ねを1つの同期サイクルで処理できるようになりました。この統合により再現性が向上し、食品、パーソナルケア、工業包装における多キャビティ・高速生産へのスケールが可能になりました。

さらなるマイルストーンはサーボ駆動Cartesianおよびside-entryロボットと、薄肉・高キャビテーション金型向けのアプリケーション特化型toolingの採用でした。これにより、要求の厳しい24/7生産環境でのサイクルタイム短縮、ラベル位置精度向上、信頼性向上を実現しました。

技術概要

IML装置は通常、成形機、ラベルハンドリングロボット、ラベル保持方式、専用金型の4つの協調サブシステムを中心に構築されます。ロボットは通常、スタックまたはマガジンからラベルを取り出し、開いたキャビティに位置決めし、溶融ポリマーが接触・埋め込むまで真空または静電荷で保持します。

コア機能シーケンス

ラベルは印刷、ダイカットされ、ライン設計に応じてスタック、マガジン、またはリールに整列されます。
IMLロボットが単一ラベルを開いた金型内に搬送します。
真空ポート、ピン、または静電荷によりラベルをキャビティ壁面に保持します。
溶融ポリマーが射出されるか、ブロー成形の場合はパリソンがラベルおよび金型表面に拡張されます。
冷却後、完成品がロボットにより排出または取出されます。

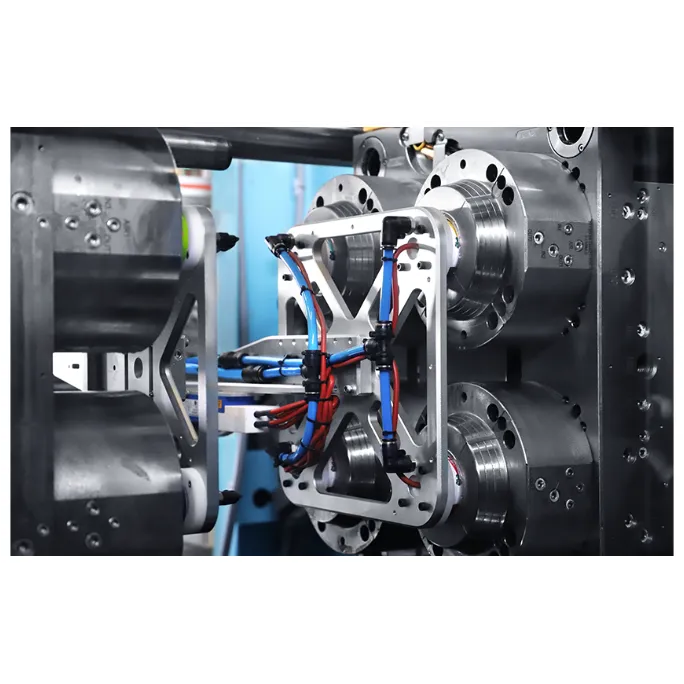

IMLロボットセルがロボットグリッパーと金型部品を備えた射出成形機に統合されている - ACMEPLAS SYSTEM TECHNOLOGIES,LTD. | Cpsemarketplace

典型的な機械構成

サブシステム	典型的な機能	一般的な技術的特徴
ラベルマガジン / フィーダー	ダイカットラベルの保管と供給	スタックマガジン、roll供給、単離、位置決め制御
ロボットまたはマニピュレータ	ラベル配置および部品取出	Side-entry Cartesian、top-entry、ディスク/カルーセル型、サーボ軸
保持システム	射出前後のラベル保持	真空ポート、静電荷、機械的ピン
金型	部品形状とラベル位置の定義	精密ラベルポケット、ベント、高キャビテーションパッケージングツール
Control system	プレスとの全動作同期	PLC/サーボ統合、レシピ管理、インターロック、ビジョンオプション

典型的な運用ベンチマーク

業界の公開資料および装置文献によると、IMLは高速・薄肉生産に最適化されており、一部のシステムでは薄肉部を凍結前に充填するため300 mm/s以上の射出速度を使用します。大量包装ラインでは多キャビティ金型が一般的で、特許文献では1サイクルで4キャビティ以上に同時にラベルを配置できるハンドリングツールが記載されています。

ラベル変換工程では、印刷済みラベルウェブは使用前にダイカットされ、エンドユーザーラベル基材は剛性、収縮挙動、リサイクル目標に応じてPP、PET、PS**、または複合フィルムが選択されます。関連するフィルムインサート用途では予備成形フィルムも使用されますが、IMLの主流包装形態はダイカット印刷ラベルのままです。

機械サイズや部品形状により数値は異なりますが、産業用IMLシステムの特徴は一般的に以下の通りです： - 大量生産に適した高スループット。

サーボモーションと統合部品搬送による短サイクルタイム。
射出前の静的または真空保持によるラベルの残留移動の低減。
蓋やラップアラウンド容器でのグラフィック位置合わせに必要な精密配置。

種類とバリエーション

成形工程による分類

種類	主な用途	技術的注記
射出IML	蓋、容器、バケツ、薄肉容器	最も一般的な形態。精密なロボットタイミングと金型連携が必要。
ブロー成形IML	中空容器、ボトル、瓶	パリソン拡張前に金型にラベルを配置。装飾包装に多用。
熱成形IML	トレイおよび成形包装	あまり一般的でない。ラベル統合は射出ではなくシート成形時に行われる。

ロボット構成による分類

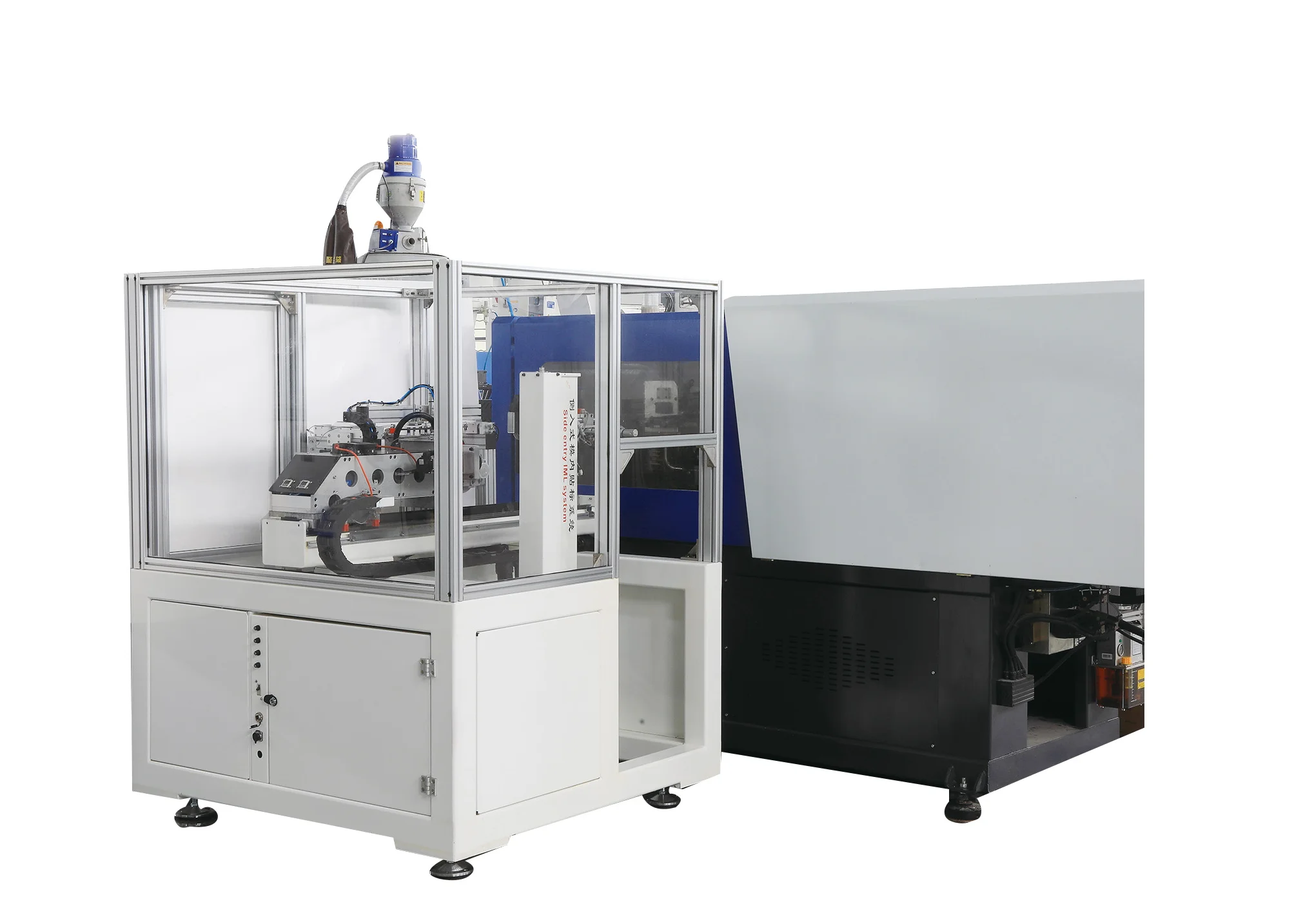

Side-entry Cartesianロボットは、プレスレイアウトに適合し、ラベル挿入と部品取出を効率的に処理できるため包装分野で広く使用されています。
Top-entryシステムは垂直アクセスや特殊toolingレイアウトが好まれる場合に使用されます。

- ディスクまたはカルーセルロボットは、特定のコンパクトまたは垂直構成での反復ラベル搬送に使用されます。

ラベル保持方式による分類

真空保持システムは、キャビティ壁面へのラベル安定化に吸引を使用します。

- Electrostatic systemsはラベルに帯電させて金型表面に接着させます。 - 機械的ピンは一部の金型設計で補助保持方式として使用されます。

適用形態による分類

フラットラベルIMLは蓋やバケツに一般的です。
ラップアラウンドIMLは装飾面積の大きい容器に使用されます。
多素材またはフィルムインサートバリエーションは、従来のラベル外観ではなく装飾的・機能的表面統合を目的とする場合に使用されます。

用途と使用例

IML装置は食品包装分野で最も確立されており、装飾付き蓋、容器、ヨーグルト容器、マーガリンチューブ、再利用可能食品パイルが耐摩耗性グラフィックと高速生産の恩恵を受けています。同様の装置コンセプトは家庭用品、塗料バケツ、工業用容器、化粧品、一部の医薬品・化学包装形態でも使用されます。**

ビジョンシステムと仕分け用ビンを備えた密閉型IMLロボットセル。プラスチック包装の自動インモールドラベリング用。 - Beck Automation AG | Cpsemarketplace

一般的なセクターと機械の対応例： - 食品・飲料包装**：チューブ、蓋、カップ向け射出IML。

家庭・工業包装：バケツ、バケット、収納容器向け射出IML。
パーソナルケア・化粧品：高級感のある容器・ボトル向け射出またはブロー成形IML。
化学・塗料包装：頑丈な射出IMLによるバケツや大量ユーティリティ容器。
不向きな用途：低量・高カスタム・頻繁なアートワーク変更製品で、toolingおよび自動化投資が簡易なポストモールドラベルと比べて正当化しにくい場合。

材料とラベルエンジニアリング

IMLの性能はラベル基材、プラスチック樹脂、金型温度プロファイルの適合性に大きく依存します。一般的なラベル材料はPP、PET、PS、複合フィルムで、印刷品質、剛性、収縮挙動、接着挙動を考慮して選択されます。

主な工学的考慮事項：

寸法安定性：射出前にラベルが平坦かつ正確に配置されること。
溶融接着挙動： incoming polymerがラベル表面と皺や剥離なく一体化すること。
表面処理および印刷システム適合性：光沢、不透明度、メタリック効果が必要な場合。
リサイクル適合性：容器とラベルがモノマテリアルファミリー内に留まる場合。

技術革新と自動化

現代のIMLシステムは、ロボット工学とビジョン検査、デジタルレシピ制御、サーボ最適化をますます組み合わせています。自動化の決定にはロボット形状、end-of-arm tooling、ラベル保持方式、下流検査・積み重ね装置が含まれます。

主な革新： - 統合ラベル供給・単離：手作業とミスフィードの低減。

高キャビテーションラベル配置：多キャビティ包装金型の出力向上。
サーボ制御モーションプロファイル：再現性向上と機械的摩耗低減。
インライン検査：出荷前にラベルずれ、欠品、配置エラーを検出。

環境・持続可能性の側面

IMLは装飾と成形を1ステップで統合することで、別ラベル工程、adhesives、追加消耗品を削減し、持続可能性を向上させることができます。適切なラベル材料と容器樹脂を組み合わせれば、互換性のないインクやスリーブを使用する多層装飾システムより、包装リサイクルが容易になります。

一方で、IMLは常に「グリーン」であるとは限りません。通常、以下の点が必要です：

従来の装飾より複雑な金型とロボット。
高い資本投資と高度なメンテナンス。
リサイクル性を維持するためのラベル・樹脂組み合わせの慎重な選定。

実際には、高スループット、軽量包装、二次工程削減が装置の複雑さの体現分を上回る場合に環境優位性が最も強くなります。

経済的・世界的市場への影響

IML装置は大量包装の経済性に強く適合するため商業的に重要であり、少量の部品あたりコスト削減が年間大量生産で積み重なります。したがって、プレミアム外観、耐タンパー装飾、自動生産効率を求めるコンバーターやブランドオーナーにとって最も魅力的です。

世界市場には統合機械サプライヤー、ロボット専門企業、金型メーカー、ラベルプリンター、ターンキー自動化企業が含まれます。BECK Automation、Sepro、Wittmann、KraussMaffeiなどの企業が、完全システムまたは主要サブシステムを通じてIMLエコシステムで確固たる地位を築いています。

現在の課題と革新

主な技術的課題：

ラベル位置ずれ（特に高速時や静的不安定時）。
金型複雑性とコスト（特に多キャビティ包装ツール）。
工程同期（ロボット、プレス、ラベル供給が厳しいタイミングウィンドウ内で動作する必要）。
材料適合性（プレミアムグラフィックとリサイクル目標の衝突）。

最近の革新の焦点：

より高速・コンパクトなロボット。
より優れた静電・真空保持システム。
迅速なラベル捕捉と安定したベントに最適化された金型設計。
インライン品質保証とデータ駆動型生産監視。

将来の見通し

IML装置は、ブランドが装飾剛性、自動効率、一貫したグラフィック品質を重視する包装分野で引き続き強いでしょう。将来の成長はサーボモーター効率、スマートファクトリー統合、リサイクル適合性に配慮した材料によって形成されると予想されます。

開発の最も重要な方向性は単なるロボット動作の高速化ではなく、印刷、ダイカット、成形、検査、物流にわたるより緊密なシステム統合です。包装企業がより厳しい持続可能性・トレーサビリティ要件に直面する中、高速性と低材料廃棄、改善されたサーキュラー適合性を兼ね備えたIMLシステムが最も戦略的価値を獲得するでしょう。

要約

IML equipment は、成形中に印刷ラベルをプラスチック部品に埋め込み、単一生産サイクルで耐久性のある装飾を実現する専用自動化プラットフォームです。最大の強みは高速性、グラフィック品質、高容量包装ラインとのシームレスな統合であり、主な制約は資本コスト、tooling複雑性、厳密な工程管理の必要性です。
