(IMD) インモールド加飾装置

導入

インモールドデコレーション (IMD) 装置とは、射出成形サイクル中にプラスチック部品を装飾するために使用される機械、フィルムハンドリングシステム、金型機能、ロボット、および制御技術を指し、後工程で装飾するのではなく成形中に実施します。最も一般的な形態では、印刷されたフィルムが金型内に供給され、位置決め用sensorsで位置合わせされ、キャビティに成形または適合され、その後メルトの熱と圧力によって成形部品に接着され、耐久性のある装飾面または機能面を単一の統合プロセスで生成します。

IMDは単一の機械タイプではなく、密接に関連するプロセスルートのファミリーとして理解するのが最適です。業界の情報源では通常、IMR (インモールドローラー/転写)、IML (インモールドラベリング)、IMF (インモールドフォーミング) を区別しており、それぞれフィルムの形状、伸張能力、および装飾層が転写または完成部品に保持される方法が異なります。装置分野は、手動および半自動のフィルム配置から、フィルムフィーダー、真空システム、高精度トリミング、および産業用ロボットを使用した高度に同期された自動化へと進化してきました。

この技術は、外観、耐傷性、耐薬品性、およびブランド差別化が重要となる分野で広く使用されており、自動車内装トリム、家電パネル、民生電子機器ハウジング、医療および産業用インターフェースなどが含まれます。その将来は、より厳格な品質管理、より複雑な3D形状、および材料効率、リサイクル性、デジタルプロセス統合の重視によって形成されています。

歴史と開発

IMDは、二次塗装、パッド印刷、ホットスタンプ、接着ラベルなどの代替手段をメーカーが求めた結果として発展しました。これらの方法は労働力、硬化時間、耐久性の制限を追加する可能性があります。

• 初期のIMDシステムは、印刷フィルムの挿入、射出成形、キャリアフィルムの分離という基本ワークフローを確立し、装飾グラフィックを後から適用するのではなく成形部品に埋め込むことを可能にしました。
• 高付加価値表面への需要が高まるにつれ、プロセスはIMR、IML、IMFに多様化し、それぞれroll供給転写、カットシートラベリング、および予備成形3Dフィルム成形の異なる組み合わせを反映しました。
• 最近の開発は、成形機に取り付けられたフィーダーユニット、マーク検出用sensors、真空補助キャビティ引き込み、積み込みおよび取り出し用ロボットハンドリングを含む自動化と位置合わせ精度に集中しています。

技術概要

装置レベルでは、IMDセルは通常いくつかのサブシステムを組み合わせます：

• Injection molding machine
• フィルムフィーダーまたは転写ユニット
• 位置合わせおよび位置決め用sensors
• 真空またはクランプシステム
• パーティングライン案内およびフィルム保持機能を備えた金型
• ロボットハンドリングまたはピックアンドプレース自動化
• IMDバリアントに応じたトリミングまたは予備成形装置

コアメカニズムは単純です。キャリアフィルム上の印刷装飾層が金型内に位置決めされ、次にポリマーメルトがpressesフィルムをキャビティ表面に押し付けます。熱により、多くのシステムで装飾層がキャリアから剥離し、デザインがプラスチック表面に接着します。他の実装では、予備成形されたアプリケまたは成形フィルムが成形ラミネート構造の一部となります。

典型的なプロセスシーケンス

1. フィルムにグラフィックまたは機能層を印刷。
2. フィルムを成形、カット、またはroll供給して正確な位置に配置。
3. クランプ、真空、または機械的にフィルムを金型内に保持。
4. フィルムの裏側または上に樹脂を射出。
5. 冷却中に接着形成を待つ。
6. 金型を開き、キャリア分離または残留トリミングを伴って完成部品を取り出す。

定量的なエンジニアリングノート

公開されている業界記述では部品サイズやバリアントによってパラメータが異なるため、単一の普遍的な仕様はほとんど公開されていませんが、IMD生産ではいくつかの実用的なベンチマークが一般的です：

• フィルム厚さは、PETキャリアの場合、roll供給装飾構造では通常約0.05〜0.125 mmで、3Dルートではより厚いまたは予備成形ラミネートが使用されます。
• 遠心脱水後の残留水分は成形工程自体ではなくリサイクルまたは洗浄フィルムハンドリングに関連します。隣接するプラスチック回収システムでは、遠心脱水により材料は熱乾燥前に低いがゼロではない水分レベルに保たれ、IMDフィルム準備ラインは成形前に水分や埃を捕捉しない表面を目指します。これは普遍的に指定されたIMD標準ではなく運用上の推論です。
• スループットはtoolingと自動化に強く依存します。コンパクトシステムは控えめな部品サイクルレートで稼働可能ですが、高量産の自動車または家電ラインは自動フィルム供給およびロボット部品ハンドリングで連続生産に統合できます。
• ロータ速度は装飾工程自体のIMDパラメータではありませんが、同じ生産エコシステム内の補助フィルム準備、トリミング、または材料回収機械は高速回転装置を使用する場合があります。IMDラインはむしろインデックス精度とサイクル同期によって特徴づけられます。
• 比エネルギー消費は、別々の印刷、硬化、ハンドリング、組立を必要とする多工程装飾ルートよりも一般的に低く、装飾が成形と一体化されるためです。ただし実際のエネルギー使用は金型温度制御、真空生成、ロボット工学、および予備成形や熱処理が必要かどうかに応じて異なります。

種類とバリエーション

実際には、多くのサプライヤがIMDをこれらのバリアントをカバーする包括用語として使用しますが、他は転写箔またはアプリケベースの工程にIMDを予約し、IMLを隣接するが別個の方法として扱います。

主要装置および機械コンポーネント

IMD装置は通常、単一のスタンドアロンマシンではなく統合システムとして購入されます。

フィルムハンドリングおよび供給

• injection molding machineまたは金型ベースに取り付けられたフォイルまたはフィルムフィーダー
• 繰り返し可能な位置決めのためのサーボ駆動インデックス
• 画像位置合わせのためのレジスタマークsensors
• 埃制御およびフィルムハンドリングに必要な帯電防止装置

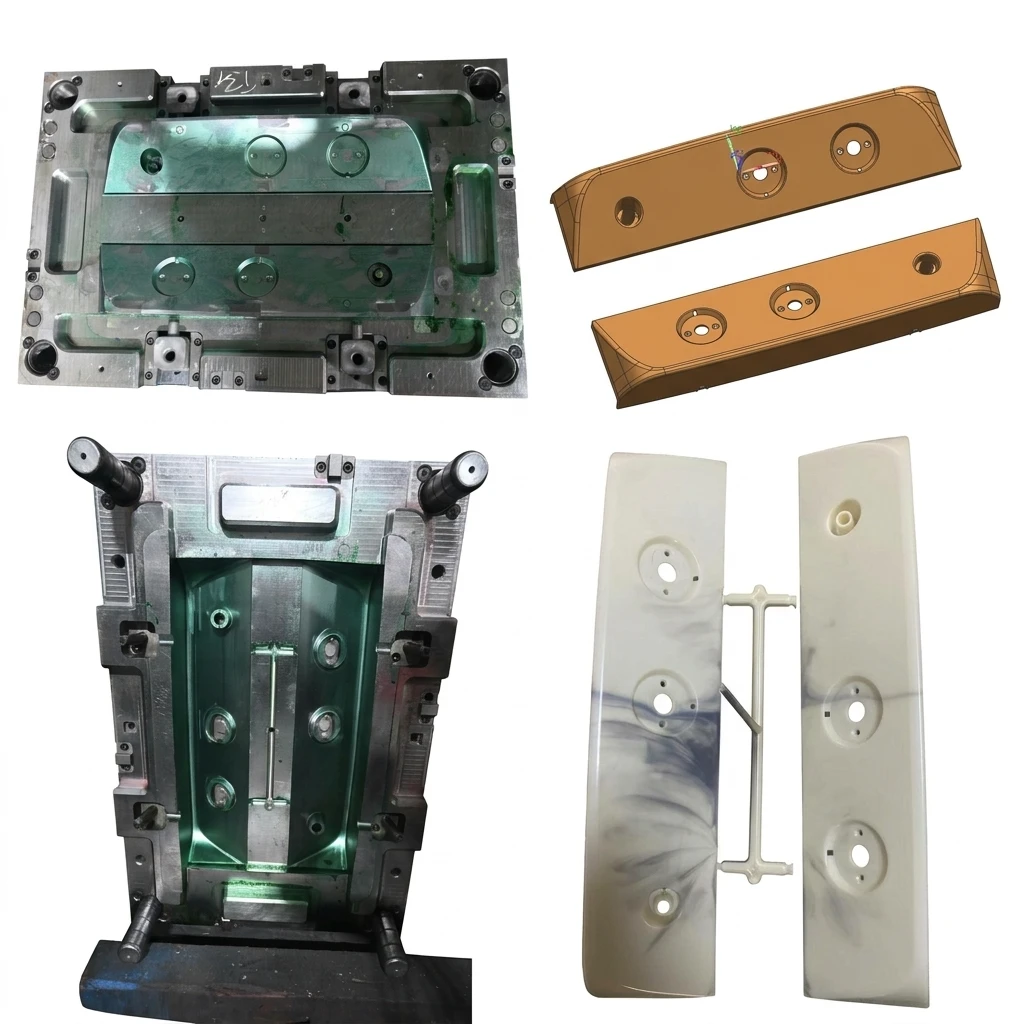

金型側ハードウェア

• パーティングラインでフィルムを保持するクランプフレームまたはセグメント
• フィルムをキャビティに引き込む真空チャネル
• 正確な配置のためのガイド機能および位置決めピン
• 転写、剥離、および接着のために設計された特殊ツール表面

自動化システム

• 積み込み、取り出し、ステージングのための3軸、サイドエントリ、または6軸ロボット
• アプリケ、ラベル、または成形フィルム用にカスタマイズされたEnd-of-arm tooling
• 検査および位置合わせのためのマシンビジョンまたはセンサーフィードバック
• フィーダー、金型、ロボットのタイミングを同期させる統合安全制御

用途と使用例

IMD装置は、成形プラスチック部品が構造機能とプレミアム表面を組み合わせる必要がある場所で使用されます。

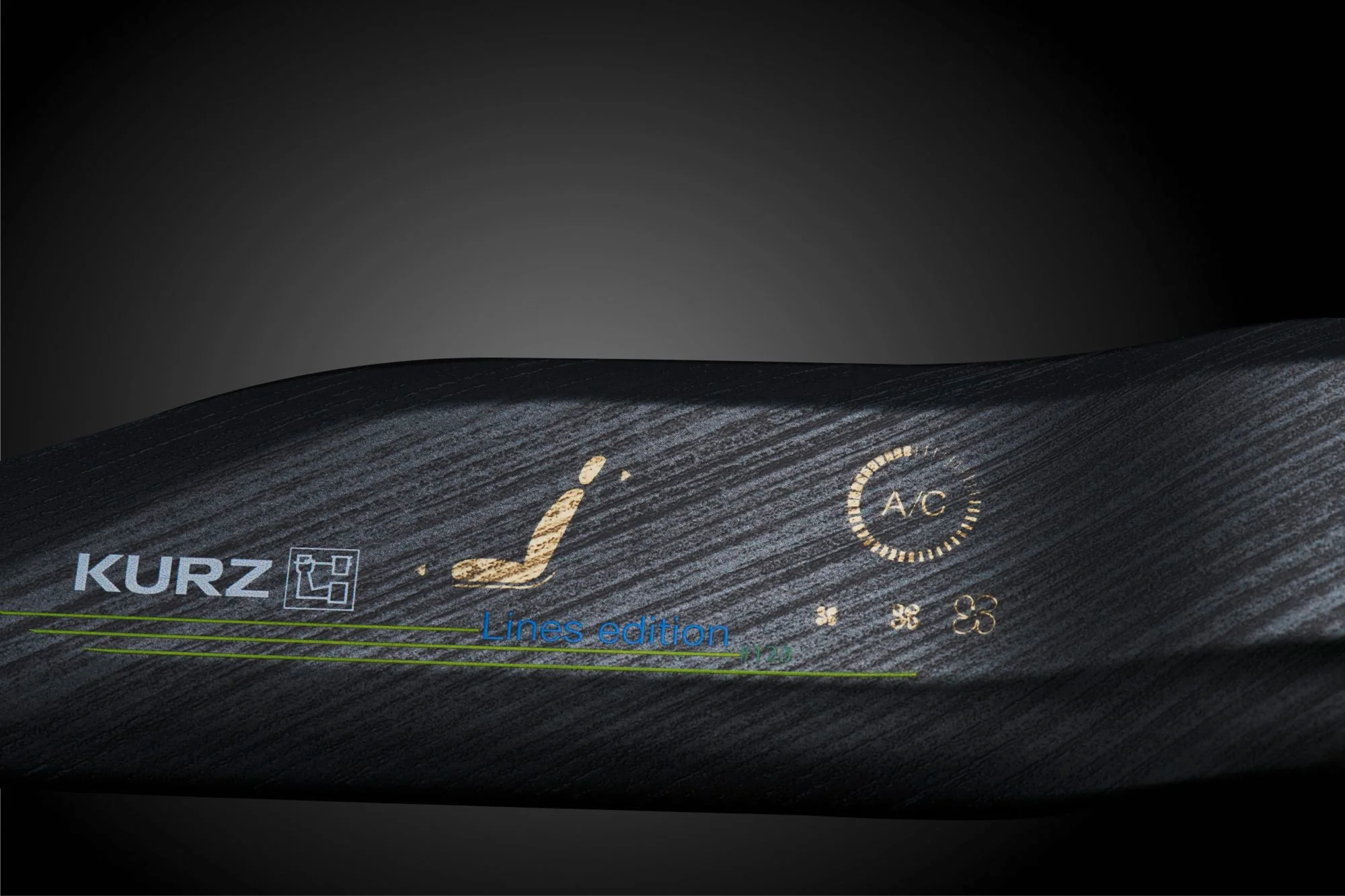

• 自動車内装：インストゥルメントパネル、コントロールベゼル、スイッチサラウンド、センターストックトリムなど、光沢レベル、テクスチャ、耐傷性が重要となるもの。
• 民生電子機器：ハウジング、キーパッド、タッチインターフェース、統合グラフィックと耐摩耗性の恩恵を受ける装飾カバー。
• 家電および家庭用品：長期的な外観が重要となるパネル、コントロールフェイス、ハンドル、装飾カバー。
• 医療および産業機器：コントロール表面、銘板、耐久性のあるインターフェース部品、特に洗浄性と耐薬品性が価値を持つもの。
• 適合しない使用例：非常に低コストの単色コモディティ部品は、ポストモールド印刷または単純なテクスチャリングで十分な場合が多く、IMDのtoolingおよびフィルムハンドリングの複雑性を正当化しません。

性能および品質の利点

IMDは装飾、表面保護、時には機能層を1回の成形工程に統合するため価値があります。

• 耐傷性は、インク層をフィルム構造内に保護するか機能層の下に接着できるため、表面印刷よりも優れていることが多い。
• 耐薬品性は、装飾層を対象環境向けに設計することで向上可能。
• デザインの自由度は高く、メタリック効果、テクスチャ、グラデーション、透明窓、マルチイメージグラフィックを含む。
• 部品の一貫性は、位置合わせ、真空、トリミングが適切に制御されると強力になり得る。

技術革新と自動化

現在のIMD開発は自動化およびプロセスモニタリングと密接に結びついています。

• サーボ制御フィーダーは再現性を向上させ、位置ずれによるスクラップを低減。
• ロボット積み込みシステムは労働依存を低減し、高キャビティまたは高ミックス生産をサポート。
• センサーベースのマーク検出はモチーフをツール内で正確に位置合わせするために使用。
• 真空補助フィルム引き込みは複雑なキャビティ表面およびエッジ定義の管理に役立つ。
• クリーンルームまたは制御環境設置は、表面汚染が最終外観または機能を損なう場合に使用。

トレードオフは、より高い自動化が資本コストおよびエンジニアリング複雑性を増大させ、従来の成形よりも段取り替えをより要求の厳しいものにする可能性があることです。

環境および持続可能性の側面

IMDは、塗装、接着ラベリング、別個の組立などの複数の下流工程を置き換える場合に持続可能性目標をサポートできます。

• 二次工程の削減により、労働力、輸送、硬化要件を低減可能。
• 仕上げ工程からのスクラップ低減は、装飾が成形中に埋め込まれることで可能になる場合があります。
• 材料効率はフィルム構造、キャリア回収、トリム廃棄物の最小化能力に依存。
• リサイクル適合性は混合：多層フィルム、インク、adhesivesはポリマー回収を複雑にする可能性があるため、分解設計および材料適合性は依然として重要な課題です。

したがってバランスの取れた評価が必要です。IMDは工程ステップおよび表面仕上げ廃棄物を削減できますが、材料が慎重に選択されない場合、フィルムスタックアップによりエンドオブライフのリサイクルがより複雑になる可能性があります。

経済的およびグローバル市場への影響

IMD装置は、射出成形と専用装飾自動化を組み合わせるため、プラスチック加工機械のプレミアムセグメントに位置づけられます。その経済的魅力は、ブランド差別化、耐久性のあるグラフィック、高い量産がtooling投資を正当化する場面で最も強力です。

グローバルサプライヤの状況には、金型メーカー、フィルムコンバーター、機械ビルダー、自動化サプライヤ、装飾専門企業が含まれます。KURZ、Nissha、Wittmannなどの企業および専門金型・自動化企業が、このセグメントのフィルムシステム、プロセスノウハウ、統合サポートに関連付けられています。

現在の課題と革新

• Tooling複雑性は依然として高く、金型、フィーダー、トリミング、位置合わせシステムが1つのプロセスチェーンとして機能する必要があります。
• 厳しい公差は正確な画像配置および繰り返し可能な表面品質に必要。
• 材料選択は印刷接着性、成形性、耐熱性、最終リサイクル性のバランスを取る必要があります。
• プロセススクラップは、ミスフィード、しわ、汚染、または剥離不良から生じ、特に高価値フィルムでは高価になる可能性があります。
• 3D形状の限界は、より良い予備成形、伸張制御、キャビティ適応に向けた開発を継続的に推進しています。

革新は、より優れたフィルムエンジニアリング、よりスマートなsensors、より柔軟なロボット、および統合品質検査に集中しています。

将来の見通し

IMD装置は、クローズドループ制御、ビジョンガイド位置合わせ、および混合製品製造のためのより適応可能なフィルムハンドリングを備えた完全統合セルへとさらに進む可能性が高いです。成長機会は、耐久性のある表面およびブランド美観が商業的に重要であり続ける自動車内装、民生電子機器、プレミアム家電パネルで最も強力です。

最も重要な技術的方向性は、単なる装飾能力の向上ではなく、より優れたプロセス効率、リサイクル性、および複雑な3D部品との適合性です。OEMが二次工程の削減およびより大きな視覚差別化を求めるにつれ、IMDは表面性能と生産効率をともにエンジニアリングする必要がある場面で引き続き関連性を保つでしょう。
