制御機器

はじめに

制御機器とは、プラスチック加工において、機械の機能を感知・調整・作動させるハードウェアおよび制御アセンブリを指し、温度、圧力、速度、位置、シーケンスなどの設定値に従ってプロセスを制御します。プラスチック業界では、sensorsと射出成形機、押出機、ブロー成形システム、thermoformers、auxiliary equipmentなどの最終制御要素をつなぐ運用上の橋渡し役を果たし、安定した出力品質、再現性、安全な運転を実現します。

実用的には、制御機器はリレー、コンタクタ、モータースタータから、プログラマブルロジックコントローラ（PLC）、ヒューマンマシンインタフェース（HMI）、ドライブ、サーボシステム、sensors、アクチュエータまで多岐にわたります。プラスチック工場が電磁式シーケンスからデジタル、ネットワーク化、データ駆動型の自動化へ移行するにつれ、その重要性は高まり、プロセスウィンドウの厳格化、エネルギー効率の向上、トレーサビリティおよび予知保全の要件強化が進んでいます。

プラスチック機械における制御機器の進化は、初期のハードワイヤードリレー論理、PLCベースのシーケンシャル制御の採用、そしてHMI、SCADA、産業用イーサネット、アナリティクスを統合した接続型自動化アーキテクチャへの現在の移行という3つの大きな段階をたどってきました。これらの発展により精度と稼働率は向上しましたが、システムの複雑さ、サイバーセキュリティのリスク、熟練した試運転・保守の必要性も増大しています。

サステナビリティは現在、設計上の中心的な基準となっています。現代の制御機器は、スクラップの削減、エネルギー使用の最適化、加熱・冷却サイクルの安定化、洗浄・選別・脱水・再造粒などのリサイクル指向のオペレーションを支援するために活用されています。今後は、より適応的な制御、状態監視、プラスチック加工ライン全体にわたるソフトウェア定義の統合へ向かっています。

歴史と発展

初期の産業用プラスチック機械は、スイッチ、リレー、タイマー、モータースタータで構成されるハードワイヤード電磁式制御に依存していました。この方式は堅牢でトラブルシューティングが容易でしたが、柔軟性に限界があり、機械ロジックを変更する際には大規模なパネル配線が必要でした。

大きな転機となったのはPLCベースの制御の普及で、シーケンシャルロジックが配線固定ではなくプログラマブルになりました。PLCは、クランプ、射出、スクリュー回転、ヒーターゾーニング、搬送、安全インターロックなど、プラスチック生産における反復的な機械サイクルに特に重要となりました。

さらなる転機は分散型自動化の採用で、PLC、PAC、ドライブ、HMI、SCADA、ネットワークI/Oを大規模な機械・プラントアーキテクチャに統合しました。これにより、完全なラインの協調、プロセスデータの収集、複雑な製造セル全体への監視制御が可能になりました。

主な特徴と技術概要

プラスチック機械の制御機器は閉ループを中心に設計されています。sensorがプロセス変数を測定し、コントローラがその値を設定値と比較し、actuatorが誤差を低減するようプロセスを変更します。代表的な測定変数には、溶融温度、バレルゾーン温度、金型温度、油圧、スクリュー速度、モーター電流、空気圧、真空度、コンベア位置などがあります。

コアハードウェア機能

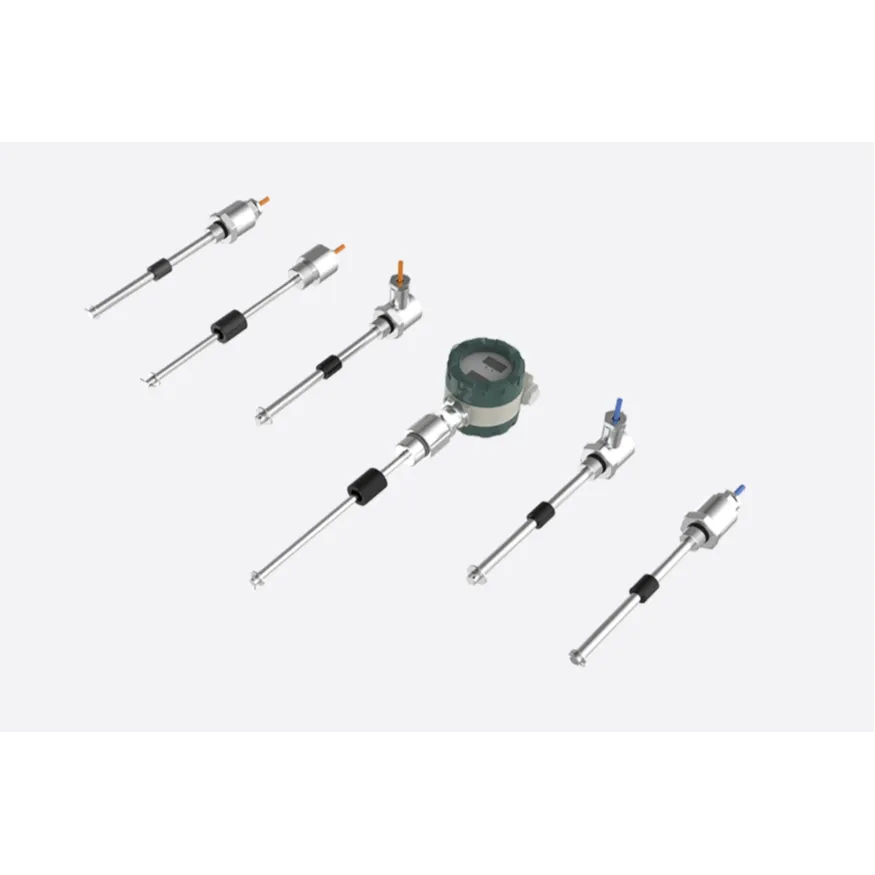

• Sensorsは温度、圧力、レベル、流量、位置、振動、電流を検出します。
• PLC、PAC、専用プロセスコントローラなどのコントローラは、論理、シーケンス、フィードバック制御を実行します。
• 最終制御要素には、バルブ、コンタクタ、サーボドライブ、モータードライブ、heaters、リレー、ソレノイドが含まれます。

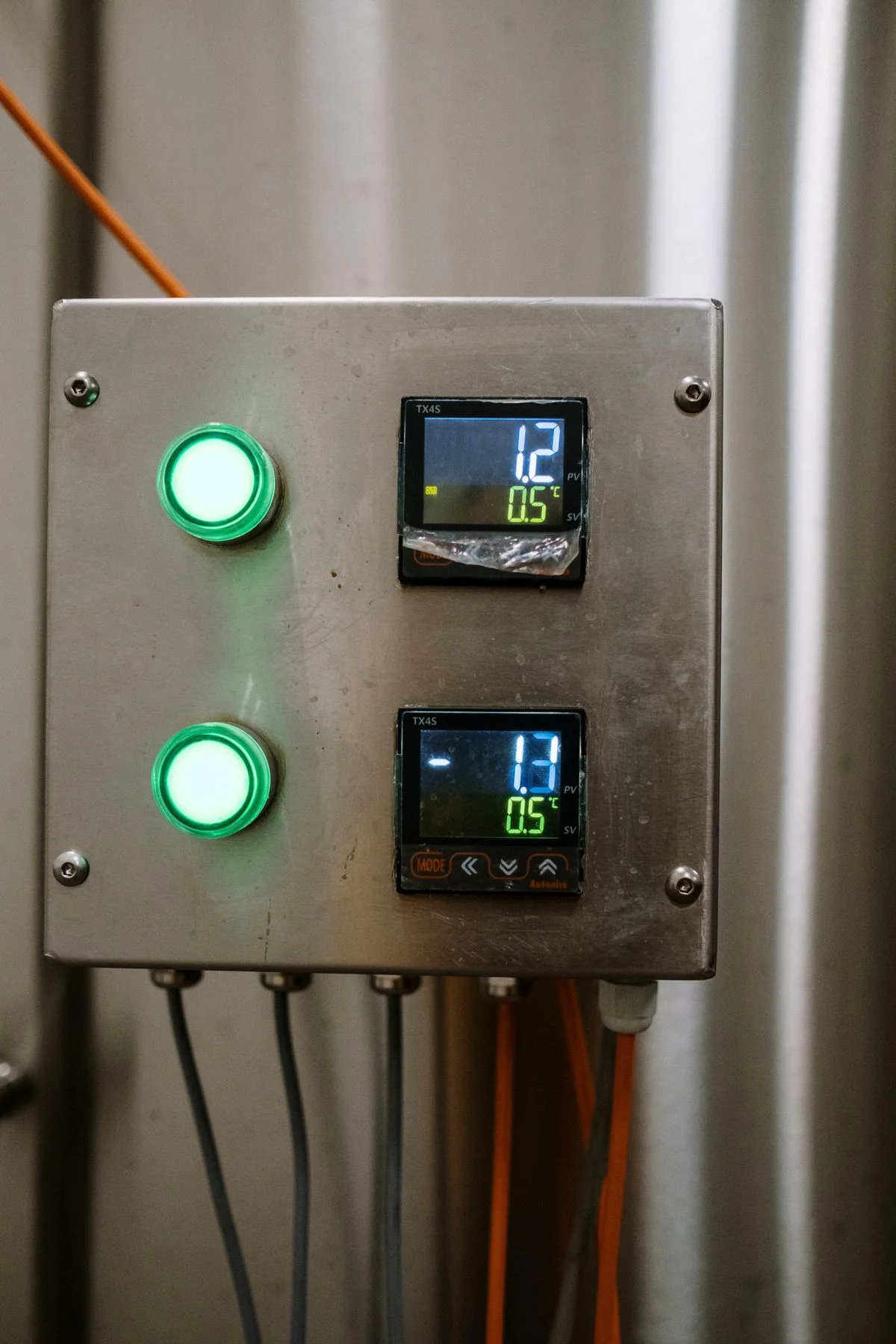

• HMIは、オペレータにレシピ、アラーム、トレンド、手動制御を表示します。
• 安全装置とインターロックは、安全でない動作や過熱を防止し、制限を超えた場合には機器を停止できます。

代表的な性能および運用ベンチマーク

• プラスチックリサイクルおよびサイズ低減ラインでは、造粒機のフレークサイズはスクリーンサイズとローター構成に応じて通常6–12 mm程度に制御され、制御機器は供給、ローター負荷、排出の一貫性を調整して出力品質を安定させます。
• 遠心脱水後、残留水分はポリマー種類、部品形状、下流乾燥要件に応じておおよそ1–5%に低減されることが多く、制御システムは回転速度、滞留時間、排出を管理します。
• 工業用造粒機およびシュレッダーは、コンパクトシステムで1時間あたり数百kgから大規模ラインで数トンまで幅広く稼働し、制御機器はスループットとトルク・過負荷保護のバランスを取ります。
• サイズ低減機械のローター速度は、カッター設計と材料の脆性に応じて数百〜数千rpmの範囲で、制御電子機器は供給負荷の変動下で速度を安定させます。
• プロセス別の比エネルギー消費は大きく異なりますが、押出、造粒、補助システムにおける制御最適化は、負荷マッチング、アイドル低減、精密熱管理により不要なエネルギー消費を削減するために一般的に使用されます。

エンジニアリングの優先事項

• 再現性：部品重量、寸法、外観のサイクル間一貫性を維持する。
• 応答性：高速な熱・機械プロセスにおける偏差を迅速に修正する。
• 信頼性：プラスチック工場で一般的な熱、振動、粉塵、湿気、電気ノイズに耐える。
• 拡張性：単体機械、セル、またはプラント全体をサポートする。
• 保守性：診断、交換、校正を簡素化する。

種類とバリエーション

用途と使用例

制御機器は、温度、動作、タイミングを精密に協調させる必要があるプラスチック分野全般で使用されます。

• 射出成形：クランプ力、射出速度、スクリュー回収、保持圧力、金型温度、突き出しタイミングを制御。
• 押出：スクリュー速度、溶融温度、真空ベント、haul-off速度、ダイ圧力、下流冷却を調整。
• ブロー成形：パリソン押出、金型閉鎖、インフレーション圧力、トリミングシーケンスを協調。
• 熱成形：ヒーターゾーニング、シート搬送、真空タイミング、成形圧力を制御。
• リサイクルおよび再加工：シュレッダー、造粒機、洗浄ライン、遠心分離機、乾燥機、pelletizersを管理。これはrecycling linesが安定した供給と水分制御に依存するため特に適しています。
• Auxiliary equipment：チラー、乾燥機、ローダー、blenders、コンベア、材料搬送システムで使用。
• 不適切な用途：非常に単純な手動式作業工具では、高度なPLCやSCADAアーキテクチャの複雑さとコストが自動化の価値を上回るため、通常は適しません。

技術革新と自動化

現代の制御機器は、産業用ネットワーク、リモート診断、モーション制御、データアナリティクスをますます組み合わせています。プラスチック工場では、これによりレシピ管理、デジタルアラーム、エネルギーダッシュボード、温度・電流・振動・サイクルタイムのトレンドに基づく予知保全が可能になります。

現在の革新には以下が含まれます：

• より精密な位置決めと機械的摩耗低減のためのサーボ中心のモーション制御。
• 材料変動、周囲温度変化、スループット変動を補正する適応型プロセス制御。
• モーター、ベアリング、heaters、ポンプの状態監視。
• 試運転の高速化とダウンタイム低減のためのリモートサービスとパラメータバックアップ。
• モーションロジックと保護機能を組み合わせた統合安全制御。

環境およびサステナビリティの側面

制御機器は、スクラップの削減、熱効率の向上、資源管理の厳格化により、サステナビリティに直接貢献します。プラスチック加工では、温度や速度制御の不安定さが不良品、オフスペック溶融、過剰パージ、エネルギー浪費を引き起こすため、これは重要です。

主なサステナビリティへの貢献：

• 負荷適合型ドライブ、最適化されたヒーター制御、アイドル消費の低減によるエネルギー効率。
• 安定した計量、搬送、プロセスシーケンスによる材料廃棄削減。
• チラー、金型温度制御、閉ループ補助システムにおける水と冷却の最適化。
• リサイクルポリマー向け洗浄、選別、粉砕、脱水、ペレタイジングラインにおけるサーキュラーエコノミー支援。

一方で、先進制御システムは電子機器の含有量と保守の複雑さを増す可能性があるため、ライフサイクル設計、修理可能性、ソフトウェアサポートの重要性が高まっています。

経済および世界市場への影響

制御機器は、機械稼働率、スクラップ率、労働集約度、エネルギー集約度に影響するため、戦略的なコストおよび生産性要因です。資本集約的なプラスチックオペレーションでは、制御精度のわずかな向上でも、出力の一貫性と営業利益率に大きな効果をもたらします。

世界的な需要は以下によって形成されています：

• 新興製造地域における自動化の拡大。
• レガシーリレーパネルからPLCおよびドライブベースシステムへの置き換え。
• スマートファクトリー投資の成長。
• パッケージング、医療、自動車用プラスチックにおけるトレーサビリティ需要の強化。
• 既存機械を完全に置き換えるのではなく近代化するレトロフィットへの関心の高まり。

現在の課題と革新

この分野の現状を定義するいくつかの課題があります：

• システム統合：レガシーマシンは古い制御アーキテクチャと新しいものを組み合わせることが多い。
• サイバーセキュリティ：接続されたHMI、SCADA、リモートアクセスにより露出が増大。
• スキルギャップ：現代の制御システムのトラブルシューティングには、電気、ソフトウェア、プロセスの知識が必要。
• 環境耐性：プラスチック工場で一般的な粉塵、熱、振動、電磁干渉は依然として持続的な脅威。
• 互換性：制御システムは多様なポリマー、regrind比率、変化するプロセスウィンドウに対応する必要がある。

革新は、モジュール式プラットフォーム、より優れた診断、安全なネットワーク設計、より標準化された機械データモデルを通じて対応しています。

将来の見通し

プラスチック機械における制御機器の将来は、より大きな自律性、より高度なデータ統合、よりエネルギー意識の高い制御ロジックによって定義される可能性が高いです。制御ハードウェアはソフトウェアと融合を続け、プロセス最適化をより予測的で反応性の低いものにしていきます。

予想される発展：

• 高速なローカル判断のためのエッジコンピューティングのより広範な採用。
• 試運転と最適化のためのデジタルツインのより広範な利用。
• プロセスドリフト検出とパラメータ調整のための機械学習支援制御。
• 汚染され変動する原料向けの閉ループリサイクルライン制御の改善。
• よりコンパクトでモジュール式の制御キャビネットと、より簡単なレトロフィット経路。

要約

制御機器は、プラスチック加工自動化の機能的核心であり、測定、論理、作動をつなぎ、安定した製品品質、安全な運転、エネルギーと材料の効率的な利用を実現します。リレー論理からPLCおよびネットワークベースのアーキテクチャへの進化は、機械能力とプラント生産性の両方を変革し、その将来はよりスマートな制御、より強力な接続性、より厳格なサステナビリティ要件によって形作られるでしょう。
