Equipo de separación de bebederos

Introducción

Equipo de separación de bebederos comprende los sistemas mecánicos y automatizados utilizados para separar las piezas moldeadas de los bebederos, canales o compuertas después del moldeo por inyección y operaciones de conformado relacionadas. En el procesamiento de plásticos, estas máquinas respaldan el manejo de piezas, el control de calidad y el reciclaje junto a la prensa al dirigir las piezas buenas y los residuos de bebederos por caminos separados inmediatamente después de la eyección o transferencia desde el molde.

En la práctica, la categoría incluye extractores de bebederos montados en máquinas de moldeo, separadores montados en transportadores como tipos de rodillo, tambor, paleta, espiral, cuchilla y tornillo, y celdas de manejo integradas aguas abajo que combinan transporte, sensado y clasificación robótica. El equipo se utiliza con mayor frecuencia donde las piezas y los bebederos difieren en tamaño, forma o área de superficie lo suficiente como para que la separación mecánica sea confiable y repetible.

Históricamente, la separación de bebederos evolucionó del recorte manual hacia separadores mecánicos posicionados junto a la prensa o aguas abajo de ella, y luego hacia robots compactos y celdas de automatización integrada que retiran y clasifican las piezas disparo a disparo. El desarrollo actual está impulsado por tiempos de ciclo más cortos, menor mano de obra, mejor recuperación de material y compatibilidad con bucles de reciclaje automatizados, mientras que los sistemas futuros se configuran cada vez más por guiado por visión, herramientas de cambio rápido y una integración más estrecha con los controles de línea de la Industria 4.0.

Historia y desarrollo

La extracción temprana de bebederos era en gran medida manual, utilizando herramientas manuales o estaciones de recorte secundario, lo que limitaba el rendimiento e introducía variabilidad en la calidad de las piezas y el manejo de desperdicios. Luego surgieron mecanismos mecánicos de desbarbado y separadores basados en tamaño para reducir la dependencia del operador y estabilizar el flujo de producción.

Un hito importante fue la adopción de separadores integrados en transportadores en celdas de moldeo por inyección, donde las piezas y los bebederos podían dividirse inmediatamente después de la descarga mediante gravedad, rotación o geometría diferencial. Los sistemas de rodillo y tambor se volvieron especialmente comunes porque podían separar componentes de forma continua sin lógica de control compleja.

Un hito posterior fue la difusión de robots extractores de bebederos y unidades compactas de pick-and-place para máquinas de moldeo de tonelaje pequeño a mediano. Estos sistemas automatizaron la extracción de piezas, redujeron la mano de obra manual y permitieron la transferencia directa de bebederos a granuladores o contenedores de recolección para reprocesamiento.

Características clave y descripción técnica

El equipo de separación de bebederos funciona según uno de tres principios básicos: diferencial de tamaño, clasificación geométrica o extracción robótica. En los sistemas basados en tamaño, las piezas pequeñas caen a través de espacios o aberturas mientras que los bebederos más grandes continúan a lo largo de un camino de rodillo, tambor, tornillo o espiral.

Tipos de máquinas típicos

Parámetros de ingeniería

• El diámetro del rodillo en un diseño comercial de separador de bebederos es de aproximadamente 108 mm, utilizado para mejorar la separación de piezas componentes muy pequeñas de bebederos con un diferencial de tamaño de aproximadamente 0 a 50 mm.
• El rendimiento depende fuertemente de la geometría, pero los tambores separadores se seleccionan típicamente cuando se necesita mayor rendimiento o cuando la circulación mejora el resultado de separación.
• Los robots extractores de bebederos se ofrecen comúnmente para máquinas de moldeo por inyección en el rango de fuerza de cierre de 30 a 280 toneladas, con una clase de modelo reportada para máquinas bajo 150 toneladas y otra bajo 250 toneladas.
• El recorrido vertical típico para un extractor de bebederos compacto puede ser de alrededor de 550 mm a 700 mm, dependiendo del tamaño de la máquina y los requisitos de alcance.
• Después del deshidratado o limpieza asistido centrífugamente en sistemas separadores relacionados, la humedad residual en el procesamiento de plásticos suele diseñarse para ser lo suficientemente baja para el manejo aguas abajo, aunque los valores exactos varían ampliamente según la resina y la configuración del secador; los resultados de búsqueda aquí no proporcionan una figura universal, por lo que no debe asumirse un solo punto de referencia.

Mecánica de separación

La variable operativa clave es el movimiento relativo entre las piezas buenas y los bebederos. Para sistemas de rodillos, el ajuste del espacio y el ángulo determinan si la pieza buena cae mientras el bebedero permanece sobre ellos; para los tambores, la velocidad y la inclinación gobiernan el tiempo de residencia y la trayectoria de transporte; para los sistemas robóticos, la precisión del movimiento y el diseño del gripper determinan si el bebedero se retira sin marcar la pieza terminada.

Tipos y variaciones

El equipo de separación de bebederos se agrupa típicamente en las siguientes variantes:

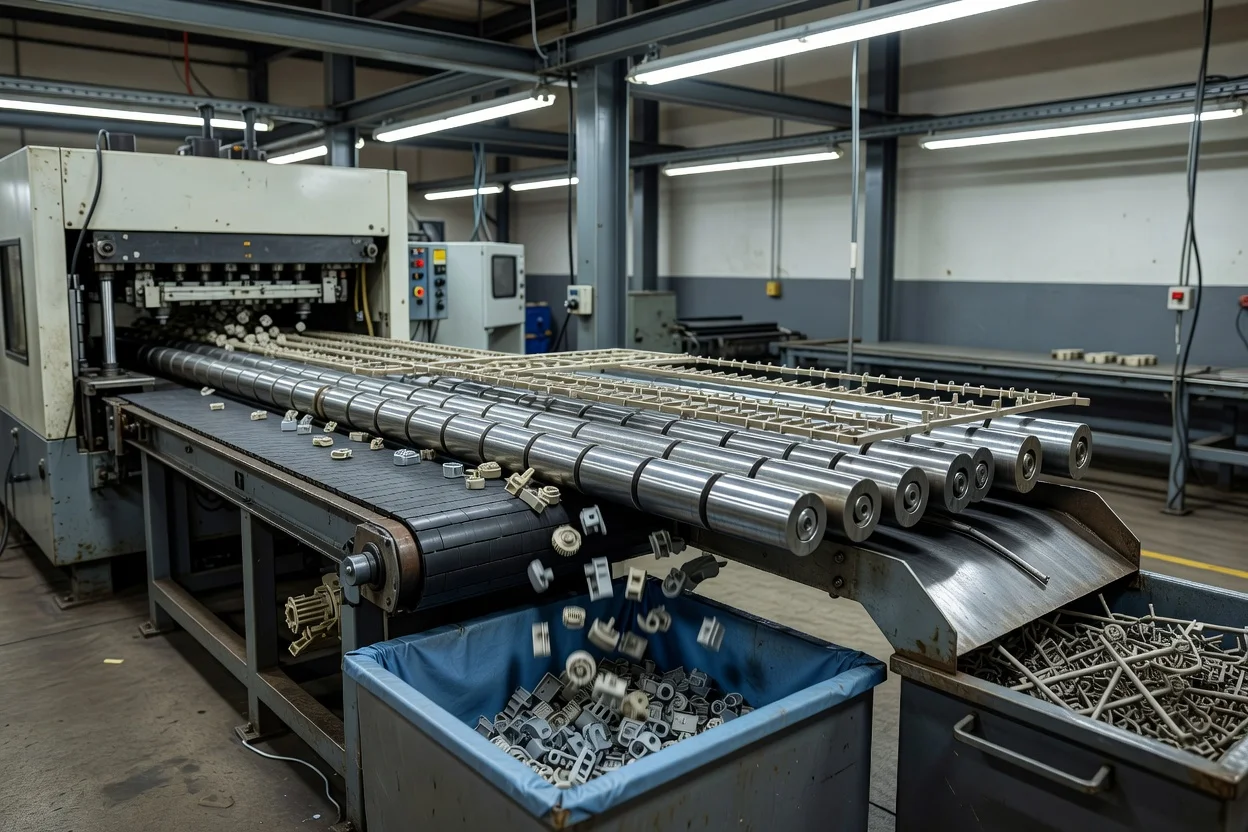

• Separadores de rodillos, ampliamente utilizados para piezas moldeadas por inyección con una clara diferencia de huella entre pieza y bebedero.
• Separadores de tambor, utilizados cuando un mayor rendimiento o una circulación más compleja mejora la consistencia de clasificación.
• Separadores de paleta, a menudo aplicados a componentes más grandes o cuando se prefiere una división direccional montada en transportador.
• Separadores espirales, adecuados para diseños compactos y algunas aplicaciones de tamaños mixtos.
• Separadores de tornillo, utilizados para clasificación automática simple donde la geometría es compatible con el principio de espacio de tornillo.

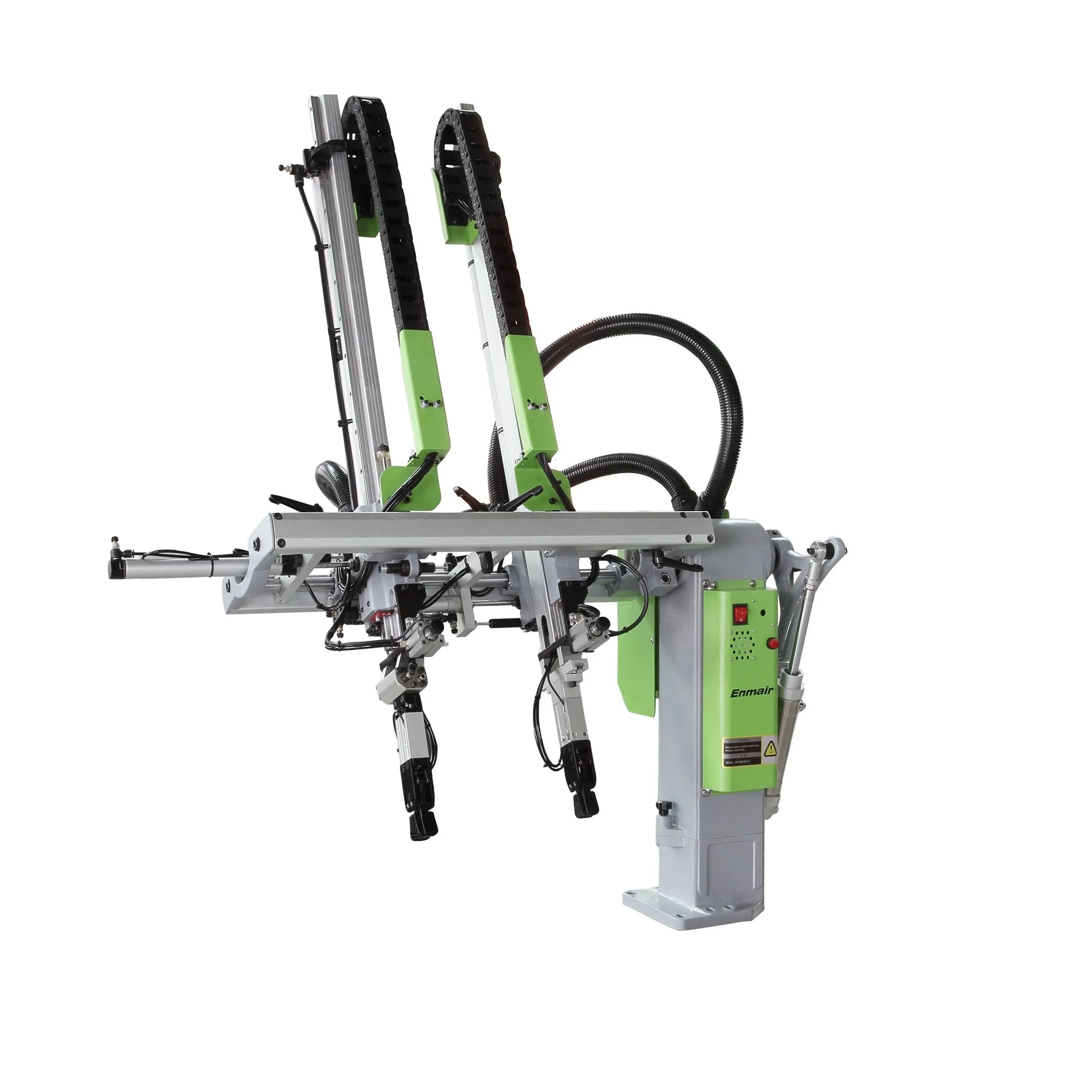

• Robots extractores de bebederos, utilizados para retirar bebederos directamente de la máquina de moldeo por inyección y a menudo combinados con granulación aguas abajo.

La elección del tipo depende de la geometría de la pieza, la geometría del bebedero, el tiempo de ciclo, el espacio disponible en el piso y si la línea está destinada al reciclaje automático o a la descarga simple de piezas.

Aplicaciones y usos

El equipo de separación de bebederos se utiliza principalmente en el moldeo por inyección de plásticos, donde separa los productos terminados de los canales y bebederos inmediatamente después del moldeo. También se utiliza en algunos entornos de fundición a presión y prensa donde existen tareas similares de separación de piezas y desperdicios, aunque la terminología y el diseño de la máquina pueden diferir según la industria.

Las principales áreas de aplicación incluyen:

• Componentes automotrices, donde el moldeo de alto volumen se beneficia de una separación rápida y repetible y recuperación directa de desperdicios.
• Empaques y cierres, donde el tiempo de ciclo y la baja entrada de mano de obra son importantes para líneas de alta producción.
• Bienes de consumo, donde los tamaños de las piezas varían y la clasificación junto a la línea debe permanecer flexible.
• Plásticos médicos y técnicos, donde el manejo consistente reduce la contaminación y preserva la calidad de las piezas.
• Carcasas eléctricas y electrónicas, donde la separación limpia respalda la preparación para ensamblaje y el reciclaje.
• Un caso de uso inadecuado: geometrías de pieza y bebedero muy flexibles, altamente enredadas o casi idénticas pueden exceder la capacidad de separadores simples de gravedad o rodillo y pueden requerir manejo asistido por robot en su lugar.

Innovaciones tecnológicas y automatización

El equipo moderno de separación de bebederos se integra cada vez más con transportadores, brazos robóticos、visión artificial y controles programables. Una celda aguas abajo puede usar cámaras para detección, un pórtico o robot para manejo, y un transportador rotativo para clasificar y despachar piezas buenas y bebederos por separado.

La automatización ofrece varios beneficios de ingeniería:

• Reducción de la mano de obra manual y menor variabilidad del operador.
• Tiempos de ciclo efectivos más cortos al eliminar la necesidad de manejo manual posterior a la eyección.
• Mejor recuperación de material, especialmente cuando los bebederos se transfieren directamente a granuladores junto a la prensa para reprocesamiento.
• Ajustes sin herramientas o de ajuste rápido en algunos sistemas de tambor y rodillo, mejorando el cambio de formato para familias de piezas que cambian con frecuencia.

Al mismo tiempo, la automatización introduce compensaciones: más sensores y actuadores mejoran la precisión pero aumentan la complejidad del sistema, los requisitos de mantenimiento y el costo de capital. Por esta razón, los separadores mecánicos más simples siguen siendo atractivos para aplicaciones estables de alto volumen con geometría de pieza predecible.

Aspectos ambientales y de sostenibilidad

El equipo de separación de bebederos respalda los objetivos de economía circular al ayudar a los fabricantes a recuperar desperdicio de polímero inmediatamente después del moldeo. Cuando los bebederos se mantienen limpios y segregados de las piezas terminadas, pueden molerse y reintroducirse en el procesamiento con menor riesgo de contaminación.

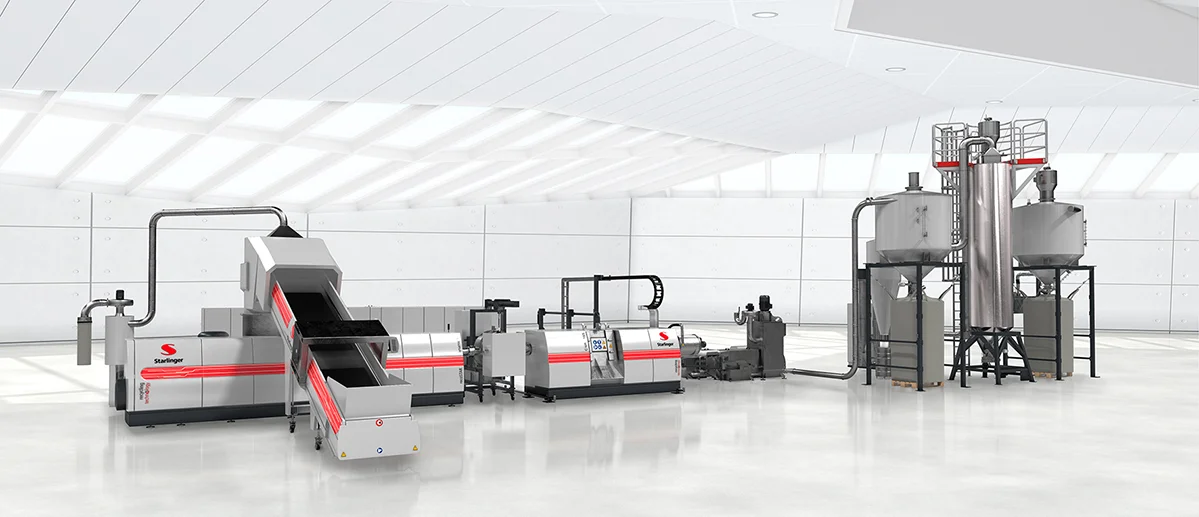

El valor de sostenibilidad es más fuerte cuando el separador forma parte de un bucle cerrado que incluye:

• Segregación en línea
• Recolección inmediata
• Granulación o preparación de regrind
• Reintroducción controlada en el proceso

Este enfoque reduce el manejo de desperdicios, baja el riesgo de pérdida de material y puede reducir la necesidad de polímero virgen, dependiendo de las especificaciones del producto y las restricciones de calidad.

La eficiencia energética varía según la clase de máquina. Los separadores mecánicos de rodillo o tambor suelen tener bajo consumo comparados con celdas robóticas completas, mientras que los sistemas extractores de bebederos añaden ejes de movimiento y controles pero aún pueden reducir la energía total de producción al acortar el manejo intensivo en mano de obra y mejorar la utilización de la línea. En la práctica, la configuración más sostenible es a menudo la que equilibra manejo mínimo, alta recuperación y bajas tasas de rechazo en lugar de la que tiene menos componentes.

Impacto económico y global en el mercado

El equipo de separación de bebederos se ha convertido en un elemento estándar de las celdas de moldeo automatizadas porque afecta directamente el costo de mano de obra, la recuperación de desperdicios y la estabilidad del rendimiento. Para muchos procesadores, el retorno de la inversión proviene de eliminar la clasificación manual, reducir las interrupciones de ciclo y mejorar la consistencia de los flujos de bebederos reciclados.

El mercado es atendido por proveedores especializados de transportadores y automatización, con ofertas que abarcan desde pequeños separadores independientes hasta sistemas integrados vendidos a través de integradores de automatización de plásticos. La fuerza regional a menudo está ligada a clusters más amplios de automatización de moldeo en Europa y Asia, donde el diseño de separadores se combina comúnmente con sistemas de transportadores, robots y equipo de manejo aguas abajo.

Desafíos actuales e innovaciones

El principal desafío técnico es que la separación de bebederos depende en gran medida de la geometría de la pieza, y ningún mecanismo único funciona igualmente bien para todos los productos. Las piezas con dimensiones similares, canales complejos o superficies delicadas pueden requerir herramientas personalizadas, pruebas de ejecución o extracción asistida por visión.

Otros desafíos incluyen:

• Sensibilidad al cambio de formato en plantas multiproducto
• Riesgo de daño para piezas cosméticamente críticas o de pared delgada
• Complejidad de integración con diferentes diseños de molde e interfaces de prensa
• Mantenimiento de rodillos, tambores y bandas bajo operación continua

La innovación actual se centra en el ajuste más rápido, la integración modular de transportadores, la flexibilidad robótica y el mejor sensado. Los mecanismos de ajuste sin herramientas, los tambores separadores reconfigurables rápidamente y los sistemas extractores de bebederos compactos son especialmente relevantes donde el mix de productos cambia con frecuencia.

Perspectivas futuras

Es probable que el equipo futuro de separación de bebederos se vuelva más adaptativo, basado en datos e integrado en celdas. Las direcciones de desarrollo más fuertes son la separación robótica guiada por visión, el cambio de receta automático y un acoplamiento más estrecho entre máquinas de moldeo, separadores y sistemas de regrind.

Para procesadores de plásticos de alto volumen, la tendencia más importante no es simplemente mayor velocidad, sino separación más confiable con menos intervención humana. Para moldeadores más pequeños, los extractores de bebederos compactos y económicos seguirán siendo atractivos cuando puedan automatizar la extracción sin requerir una reconstrucción importante de la celda.

Resumen

El equipo de separación de bebederos es una clase práctica pero importante de maquinaria de procesamiento de plásticos que mejora el manejo de piezas, la automatización y la recuperación de material después del moldeo. Sus formas principales—rodillos, tambores, paletas, espirales, tornillos y robots extractores de bebederos—sirven a diferentes geometrías y escalas de producción, y la mejor elección depende del equilibrio entre velocidad, flexibilidad, espacio en el piso y objetivos de reciclaje.
