ゴム押出ライン

導入

ゴム用押出ラインは、ゴムコンパウンドを成形ダイに押し出して均一なプロファイル、チューブ、シール、コード、トレッド、ホース、シートなどの半製品に連続的に加工し、その後インラインまたはダウンストリームで加硫または安定化させる連続処理システムです。産業用途では、小型のプロファイルシステムから大型のタイヤ部材やケーブル絶縁設備まであり、通常はゴム押出機、ダイ ツーリング、加硫または冷却装置、引取装置、切断装置、巻取または積層装置を中心に構成されます。

その開発は、エラストマーコンパウンド、スクリュー設計、温度制御、連続加硫技術の進歩に密接に追随しており、現代のシステムは自動化、寸法安定性、エネルギー効率、接続型生産監視との統合をますます重視しています。一般的なバリエーションには、コールドフィードおよびホットフィード押出機、単一および複数押出機による共押出ライン、タイヤ、ケーブル、ホース、スポンジプロファイル、シールストリップ向けの専用ラインがあります。

歴史と開発

初期のゴム押出は一般的なスクリュー押出原理から派生しましたが、エラストマーコンパウンドは粘度が高く、熱発生、ダイスウェル、早期加硫に敏感であるため、専用ソリューションが必要でした。ゴム加工の進化に伴い、メーカー各社は専用フィードシステム、厳密なバレル温度管理、改善されたダイ形状を導入し、連続生産の安定性と再現性を高めました。

大きなマイルストーンは、単純な成形から連続加硫への移行でした。これにより、長尺ゴム製品をバッチ仕上げではなくライン上で直接実用的な機械的特性で生産することが可能になりました。もう一つの重要な開発は、ケーブル絶縁、インナーライナー、バリア層、共押出シールなどの層状製品向け多押出機システムの拡大です。ここでは異なるコンパウンドを単一の連続プロセスで組み合わせる必要があります。

三つ目のマイルストーンは、自動車および工業用ゴム用途向けの高自動化ターンキーラインの普及です。サーボ制御引取装置、インライン測定、マイクロ波または熱風加硫、レシピベースのプロセス条件制御などが含まれます。この変化により、手動介入への依存が減り、スループットの一貫性とスクラップ制御が向上しました。

技術概要

ゴム押出は、通常ストリップ、ペレット、スラブ、またはプリフォームとして供給される調合コンパウンドを押出機ホッパーまたはフィーダーに投入し、回転スクリューでダイへ搬送することから始まります。スクリューは圧力とせん断を発生させ、バレル加熱と摩擦によりコンパウンドを可塑化して、プロファイル特有のダイ開口部へ押し出します。

熱可塑性押出とは異なり、ゴム押出は通常完全に溶融した状態に依存せず、粘弾性流動、温度上昇、早期架橋の制御によって支配されます。ダウンストリームセクションには通常以下が含まれます：

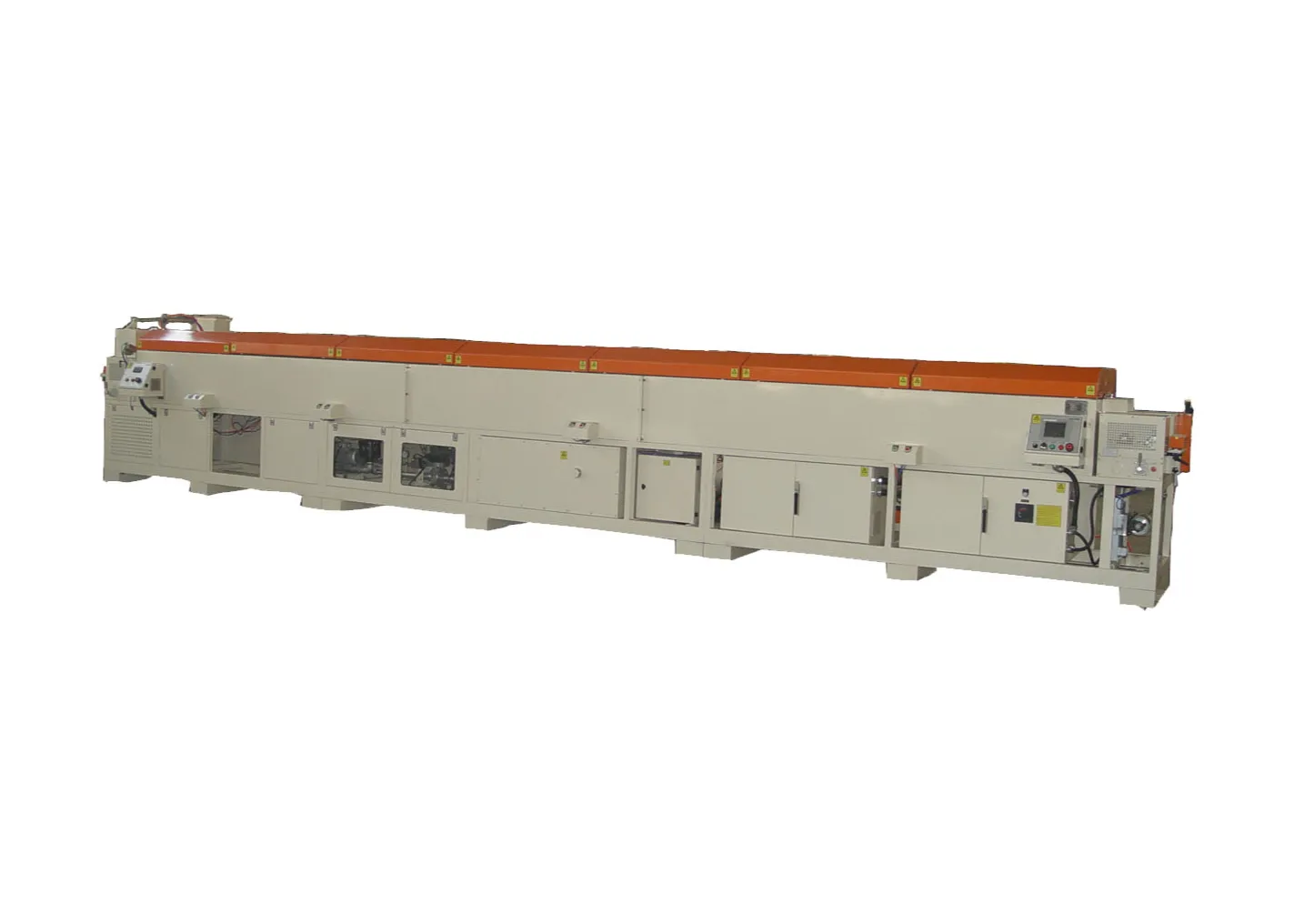

• 加硫用の熱風トンネル、マイクロ波装置、または蒸気システム。
• 寸法を安定させる冷却槽または空冷セクション。
• 長さ制御またはコイリング用の引取装置および切断システム。
• 厳密な寸法公差が要求される場合のキャリブレーションツールまたはガイドシステム。

典型的な装置パラメータは製品クラスにより異なりますが、業界ではいくつかの基準範囲が一般的です：

• スクリュー直径：産業用ゴム押出機では概ね45～300 mm。
• スループット：小型プロファイルラインでは数十kg/h程度、大型タイヤ・ホース・ケーブル生産システムではコンパウンド、スクリューサイズ、加硫方法に応じてはるかに高い出力が可能。
• ライン速度：タイヤ部材押出システムでは、高速用途でトレッド約45 m/min、サイドウォール約60 m/minに達します。
• 加硫圧力：ゴムケーブル連続加硫ラインでは飽和蒸気18～24 barを使用する場合があります。

プロセス性能はコンパウンド配合に大きく影響されます。EPDM、NBR、SBR、シリコーンなどの材料は、フィード挙動、温度窓、加硫システムが異なるため、多くのベンダーが特定のエラストマー向け専用機を提供しています。

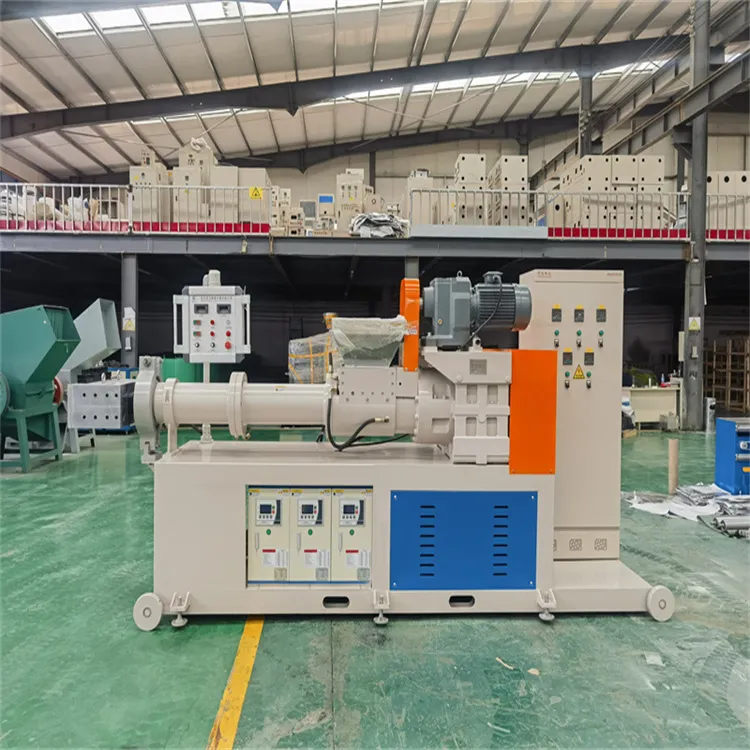

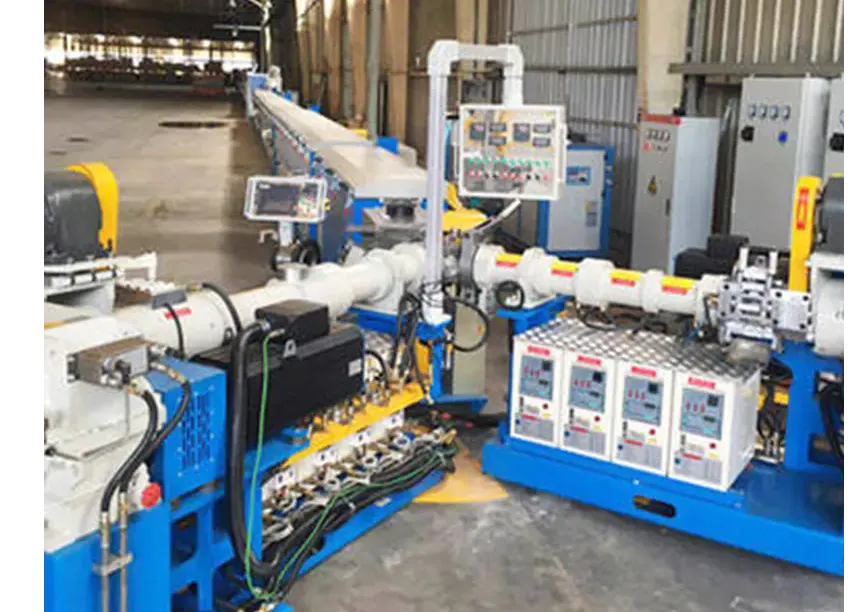

ゴム押出ラインの主な構成部品

種類とバリエーション

ゴム押出ラインは通常、フィード方式、製品形状、加硫技術によって分類されます。

• コールドフィード押出ライン：予熱または室温のコンパウンドを使用し、安定したフィードとエネルギー制御が求められる用途で広く用いられる。
• ホットフィード押出ライン：温かい供給源からコンパウンドを供給し、特定のゴム原料や従来型プロセスで伝統的に使用。
• 単押出機ライン：1種類のコンパウンドまたは単層プロファイルを生産。シール、チューブ、シンプルストリップに一般的。

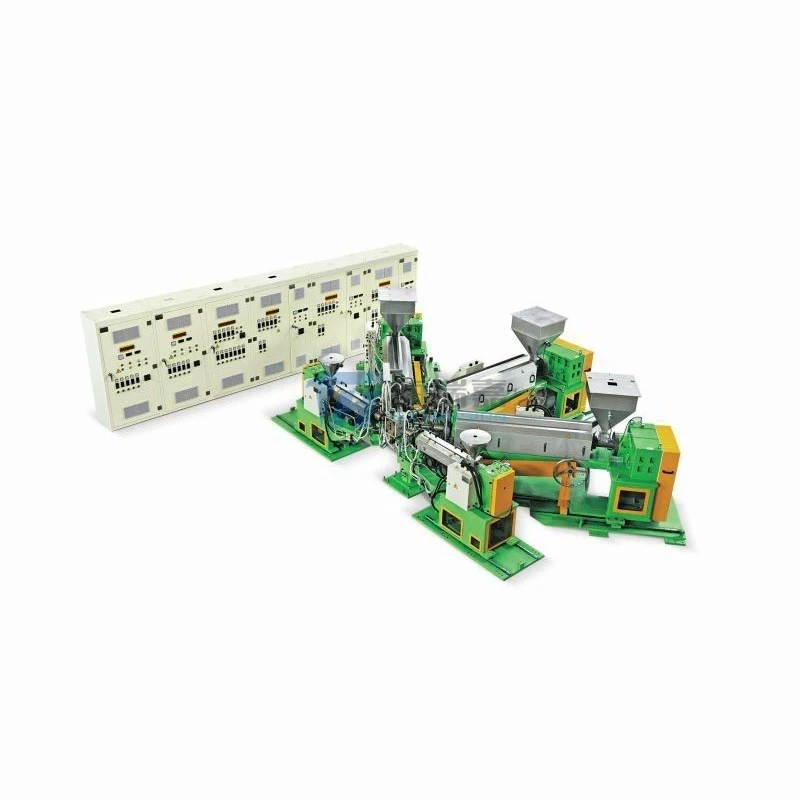

• 共押出ライン：多層シールやケーブル層など、1つのプロファイルに複数コンパウンドを組み合わせ。
• タイヤ部材ライン：トレッド、サイドウォール、エイペックス、インナーライナーのウェブをタイヤ製造用に生産。
• ホース・チューブライン：補強または非補強ホース構造を構築し、通常ダウンストリーム加硫と巻取を伴う。
• ケーブル絶縁ライン：連続加硫システムを使用し、層状絶縁やシース用に複数押出機を備える場合あり。
• スポンジ・発泡ゴムライン：膨張と加硫制御が重要なセル状エラストマー製品を成形。
• シール・プロファイルライン：自動車、建設、家電向けウェザーストリップ、グレージングシール、ガスケット、工業用プロファイルを生産。

用途と使用例

ゴム押出ラインは、一貫した形状と機械的性能を持つ連続エラストマー製品を必要とする分野で使用されます。

• 自動車：シール、ウェザーストリップ、ホース、ベルト、インナーライナー、トレッドストリップ、エイペックスストリップ、制振プロファイル。
• タイヤ：トレッドおよびサイドウォール部材、タイヤバリアおよび半製品層の連続押出。
• ケーブル・電気：シリコーンおよびゴム絶縁、シース、特殊ワイヤ被覆の連続加硫。
• 建設：膨張プロファイル、グレージングガスケット、止水板、防水ストリップ。
• 産業機器：チューブ、防振プロファイル、保護エッジトリム、工業用ホース。
• 消費財・家電：シール、エッジプロテクター、柔軟押出部品。

不向きな用途は、アンダーカットや厚肉から薄肉への移行部を持つ非常に複雑な離散3D形状です。押出は本質的に連続断面向けに最適化されており、孤立した三次元部品には適しません。

主要なエンジニアリング特性

ゴム押出ラインの性能は、圧力発生、コンパウンド温度、ダイ設計、加硫速度、寸法制御のバランスに依存します。特に重要なエンジニアリングパラメータは以下の通りです：

• ダイスウェル制御：ゴムはダイ出口で膨張するため、ダイ設計と引取速度で弾性回復を補正する必要がある。
• 滞留時間：過剰な滞留時間は、特に敏感なコンパウンドでスコーチや早期架橋を引き起こす可能性がある。
• 温度プロファイル：表面欠陥や出力変動を避けるため、バレルおよびダイ温度を安定させる必要がある。
• 加硫均一性：連続加硫では、加熱不足は未加硫、過剰加熱は表面品質と機械的特性の低下を招く。
• 寸法再現性：シールプロファイルやタイヤ部材では公差が下流組立に影響するため重要。

プロセス最適化のため、現代のラインはますます閉ループ制御、ライン速度同期、インライン検査を活用し、廃棄物削減と一次歩留まり向上を図っています。

技術革新と自動化

最近の革新は、ゴム押出の制御性向上、高速化、下流仕上げ工程との統合を目的としています。代表的な進展は以下の通りです：

• 再現性のあるパラメータ設定のためのレシピ制御PLCシステム。
• ライン速度向上と加硫時間短縮のためのマイクロ波および熱風加硫。
• シール、ホース、ケーブル製品の機能向上のための多層共押出。
• 直径、プロファイル均一性、速度補正のためのインライン計測・監視。
• コンパウンド取扱い改善と手動投入削減のための統合フィーディングおよびコンパウンドモジュール。

これらの技術は労働集約度と変動を低減しますが、複数の加硫方式や製品切り替えが必要な場合には資本コストと保守の複雑さも増大します。

環境・持続可能性の側面

ゴム押出ラインの持続可能性への影響は、主にエネルギー使用、スクラップ発生、材料効率を通じて現れます。連続処理はバッチ成形に比べて取扱いロスを低減でき、ダイスウェル、加硫、寸法安定性の厳密な制御は規格外材料の最小化に寄与します。

持続可能性の改善には以下が含まれます：

• 電力需要を低減するエネルギー効率の高い駆動装置およびヒーター。
• 自動化とリアルタイムプロセス制御によるスクラップ削減。
• プロセススクラップを非重要配合に再利用する材料再利用戦略（性能限界の範囲内）。
• マイクロ波支援ラインなど、加熱時間を短縮する低損失加硫システム。

環境上のトレードオフは依然として重要です。高度なラインは合格品1メートルあたりのエネルギー消費を低減できますが、電子機器、冷却、保守インフラもより多く必要とします。

経済的・世界的市場への影響

ゴム押出ラインは、タイヤ製造、自動車用シール、工業用ホース生産、ワイヤ・ケーブル産業において戦略的に重要であり、いずれも大量連続出力と一貫した品質に依存しています。幅広いポートフォリオを持つサプライヤーは、市場が孤立した機械ではなく統合プロセスソリューションを好むことを反映し、スタンドアロン押出機と完全ラインの両方を提供しています。

この分野は世界的に分散しており、欧州、中国、インド、北米で活発な機械製造が行われ、カスタマイズ、ターンキー統合、アプリケーション特有のノウハウに競争力の重点が置かれています。この分野での企業の差別化は、汎用的な機械サイズではなく、加硫技術、ツーリング、多層押出、プロセスエンジニアリングの専門知識から生まれることが多いです。

現在の課題と革新

主な技術的課題は、スコーチ制御、ダイ安定性、コンパウンド変動性、およびライン速度やプロファイル形状の変化に伴う一貫した加硫です。補強または多層製品では、特に粘度や加硫速度が異なる材料間で層間接着の完全性が追加の課題となります。

現在の革新優先事項は以下の通りです：

• 混練、フィーディング、押出、加硫工程間のより良い統合。
• 小ロットサイズおよび多品種対応のための高速段取り替え。
• シリコーンおよび特殊エラストマー向けのより精密な熱管理。
• 予知保全とダウンタイム削減のための高度なデジタル診断。

今後の展望

将来のゴム押出ラインは、よりモジュール化され、センサー豊富で、プラント全体のデータシステムと密接に連携する方向に進むと考えられます。需要は自動車用シール、ケーブル、タイヤ半製品、工業用ホース、工業用プロファイルで引き続き強いですが、製品要件はより厳しい公差、低排出、再生可能または低環境負荷配合との適合性へと移行し続けるでしょう。

最も重要な開発方向は、単なるスループット向上ではなく、実効スループットの向上——すなわち、スクラップ削減、エネルギー使用低減、加硫制御の信頼性向上により、1時間あたりの合格品メートル数またはキログラム数を増やすことです。
