管材和型材挤出生产线

引言

管材和型材挤出生产线是将热塑性原料转化为具有恒定横截面的连续产品的集成制造系统，例如压力管、导管、窗型材、电缆槽、装饰条和技术型材。在工业实践中，这些生产线将挤出机、模具或机头、定型和冷却设备、牵引装置以及切割或收卷单元整合成一个同步工艺，旨在实现高产量、严格的尺寸控制和可重复的表面质量。

管材生产线和型材生产线共享相同的工艺逻辑，但在下游设计和工艺控制上有所不同：管材挤出强调真空定型、壁厚稳定性、椭圆度控制以及定长切割或收卷，而型材挤出则强调对通常复杂、不对称横截面的形状保持。现代系统涵盖从小管材和技术型材的紧凑生产线到大直径压力管和排水管的高产量生产线，近期行业产品强调模块化、能效、自动化以及多层产品共挤的集成。

可持续性已成为该领域核心设计主题。制造商越来越多地优化螺杆几何结构、驱动系统、下游冷却和数字控制，以降低单位能耗，同时提高回用料、再生聚合物以及兼顾性能与材料效率的多层结构的使用。这些生产线的未来正受到更严格的质量要求、工业4.0连接性以及水基础设施、建筑、电气化和工业系统对管材和型材日益增长的需求所影响。

历史与发展

管材和型材的工业挤出源于更广泛的塑料挤出行业，该行业将连续热塑性成型确立为包装、建筑和基础设施产品的高产量制造方法。早期的管材和型材生产线依赖相对简单的单螺杆挤出、手动调节和基本水冷，但对尺寸精度和更高生产力的需求稳步推动技术向集成自动化和专用下游设备发展。

一个重要里程碑是管材真空定型的广泛采用，它在熔体离开机头后立即稳定管材，使工业规模生产尺寸一致的压力管和导管成为可能。第二个里程碑是开发专用锥形和平行异向旋转双螺杆挤出机用于硬质PVC管材和型材生产，其中强混合、稳定塑化和受控产量尤为重要。第三个里程碑是向完整交钥匙生产线发展，配备闭环控制、共挤能力、自动定长切割系统和集成检测，使生产商能够以更少的人工干预管理更复杂的产品系列。

近期发展重点在于节能驱动、模块化下游系统和数字工艺监控。供应商现在营销用于小尺寸型材和管材的紧凑生产线，以及某些配置下直径可达630 mm的PVC和1200 mm的PE的大型交钥匙系统，展示了该领域如何从基本成型设备扩展为高度工程化的生产平台。

技术概述

生产线的核心是挤出机，它熔化聚合物颗粒或粉末并产生压力将熔体压过成型模具。对于管材，模具形成管状熔体，然后由真空定型系统稳定；对于型材，模具和定型器定义通常更复杂的几何形状，必须在冷却过程中保持。该工艺是连续的，只要物料进料、温度曲线、螺杆速度、牵引装置速度和冷却保持平衡。

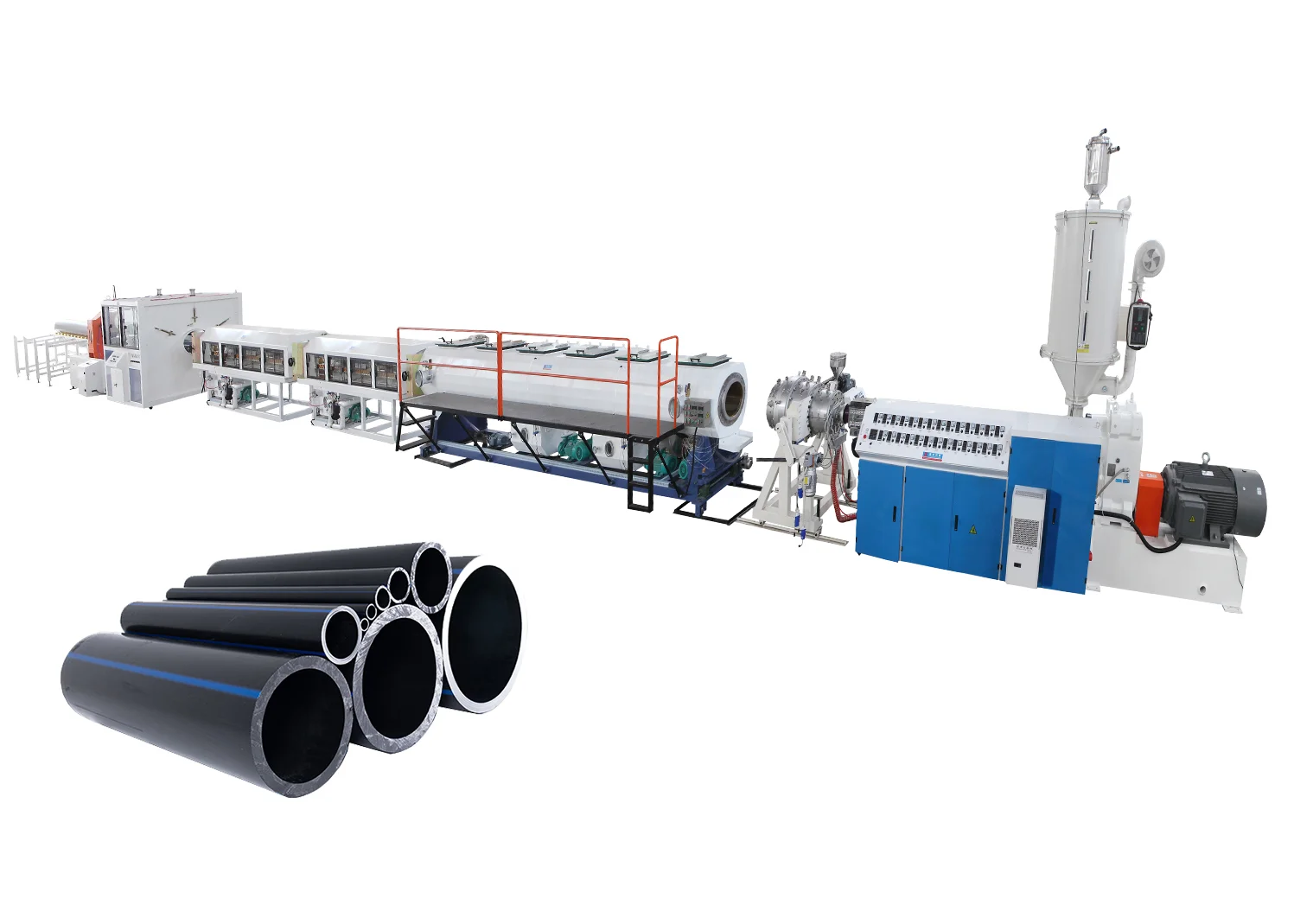

典型的管材生产线包括：

• 原料处理，如干燥、混合、重量计量加料和输送。
• 单螺杆或双螺杆挤出机，尺寸与材料和产量目标相匹配。
• 管材模头或型材模具。
• 一个或多个真空定型水箱和冷却水箱。
• 牵引装置或履带式牵引机，设定生产线速度并稳定尺寸。
• 切割机、锯或收卷机/盘管机，视产品形式而定。
• 可选设备，如扩口机、打印机、检漏仪、堆垛机和共挤单元。

典型工程基准因产品和材料而异，但市场上有几个常见实用范围：

• 小型材和管材生产线可能使用20–45 mm级挤出机，生产直径约50 mm以下的管材。
• 商用管材生产线产量范围大致从50–60 kg/h到1000 kg/h，某些系统可达1500 kg/h，管径大致8–1000 mm。
• 公开宣传的生产范围包括PVC管材最大630 mm和某些交钥匙系统中的PE管材最大1200 mm。
• 在管材生产中，真空定型对于防止塌陷以及控制外径、壁厚同心度和椭圆度至关重要。

实际中，转子和螺杆速度根据树脂特性和产量要求选择，而非固定通用值。高产量聚烯烃管材生产线通常比硬质PVC型材系统运行更快，而型材挤出通常使用较低线速度以保持更复杂截面的形状保真度。比能耗高度依赖生产线和材料，但现代系统越来越多地通过优化驱动包、高效加热器、改进冷却和更好物料输送来强调降低每公斤能耗。

对于下游冷却，管材生产线通常结合使用真空定型、水箱和喷淋冷却，以在不扭曲几何形状的情况下移除热量。型材生产线可能使用定型台、冷却台或气/水辅助冷却，具体取决于壁厚和截面复杂性。质量关键输出指标通常是外径、壁厚、同心度、直线度、椭圆度、表面光洁度，以及在型材挤出中，角部定义和整个截面的尺寸稳定性。

主要类型和变体

管材生产线通常按产量架构区分：

• 单层管材生产线用于标准压力管、排水管和导管产品。
• 多层生产线用于阻隔、增强或再生材料结构。
• 螺旋或金属芯系统用于特种机械或结构管材应用。
• 双出口和多股生产线用于小直径管材，用于提高生产率。

型材生产线通常按产品功能区分：

• 硬质型材用于窗门系统、电缆槽和建筑型材。
• 柔性型材用于密封件、包边和垫圈。
• 共挤型材结合耐候外层和再生或结构芯层。
• 发泡型材用于减轻重量和绝缘，尤其在建筑应用中。

应用与用途

管材和型材挤出生产线是建筑、水基础设施、电气系统、农业、家具和工业设备的核心。生产线配置的选择取决于目标产品、树脂和尺寸要求。

常见应用领域包括：

• 供水和管道，PE、PP、PPR和PVC管材生产线生产用于饮用水和冷热分配的压力管。
• 污水、排水和灌溉，大直径管材生产线支持市政和农业基础设施。
• 电气和电缆管理，型材生产线生产电缆槽、导管、线槽和保护型材。
• 窗、门和建筑围护结构，型材挤出提供框架、窗扇型材、玻璃压条和密封型材。
• 工业和技术部件，包括软管、管材、机器防护罩和定制截面。

这些生产线不适合生产高度不连续、厚壁且具有复杂内部空腔的3D部件，这类部件更适合注塑成型或增材制造而非连续挤出。

材料与工艺兼容性

管材和型材挤出生产线通常针对PVC、PE、PP、PPR、ABS、TPU、PC、PMMA、WPC和特种复合材料进行优化。材料选择强烈影响螺杆设计、温度曲线、冷却强度和下游定型策略。

重要的材料-工艺关系包括：

• PVC通常偏好异向旋转双螺杆系统，因为它对热历史敏感且需要一致混合。
• PE和PP在管材挤出中常见，因为它们在基础设施应用中具有优异的耐化学性、韧性和长使用寿命。
• ABS、PC和PMMA常用于技术型材，其中表面质量、刚度或光学外观重要。
• 再生或填充复合物可在选定生产线上使用，前提是螺杆设计、排气和过滤与配方正确匹配。

自动化与数字化

现代挤出生产线越来越多地使用基于PLC的控制、配方管理、远程诊断、重量计量加料和同步驱动系统，以减少操作员依赖并提高重复性。自动化在管材生产中尤为重要，因为牵引装置速度、真空度、熔体压力和冷却速率必须保持同步，以防止直径漂移或壁厚变化。

典型数字功能包括：

• 线速度和牵引装置比率的闭环控制。
• 熔体压力、温度区和真空定型的监控。
• 管材米重控制自动。
• 质量可追溯性和统计过程控制的数据记录。
• 新型生产线平台上的远程服务和预测性维护功能。

自动化带来明显生产力优势，但也引入权衡：资本成本上升，维护更依赖软件，操作员需要更强的工艺和控制知识。作为回报，生产商获得更严格的公差控制、更低废品率以及更容易集成多层和高规格产品。

可持续性与环境方面

管材和型材挤出中的可持续性由三个主要优先事项塑造：能效、材料效率和可回收性。现代生产线旨在通过改进螺杆设计、电机效率、热绝缘、冷却管理和下游协调来降低每公斤所需比能。

关键可持续性措施包括：

• 在产品标准允许的情况下使用回用料和再生聚合物。
• 共挤架构，允许再生芯层搭配原生或耐候外皮。
• 通过更好定型、稳定牵引装置控制和自动切割优化减少修边损失。
• 水循环利用和更高效的冷却系统。
• 基础设施应用中的更长使用寿命，当管材和型材替代耐久性较差的替代品时，可降低生命周期环境影响。

同时，可持续性概况取决于应用。例如，压力管和建筑型材可能提供长使用寿命和低维护，但也需要谨慎的报废策略以支持循环经济目标。该领域最可信的方法不是单纯简化材料，而是跨设计、生产、使用和回收的系统级优化。

经济与全球市场相关性

管材和型材挤出生产线在塑料机械市场中占据战略地位，因为它们服务于基础设施密集型行业，这些行业具有持续的更换和扩张需求。需求由供水分配、排水、电气化、住房、翻新和工业建设支持，所有这些都依赖于标准化连续产品，具有相对较低的单位成本和高安装量。

市场竞争由以下因素塑造：

• 产量和正常运行时间，尤其是接近满负荷运行的管材生产商。
• 尺寸精度、表面质量和符合国际标准。
• 交钥匙集成，主要供应商通过提供挤出机、模具、下游设备和控制系统作为协调系统来差异化。
• 区域专业化，某些制造商在PVC型材系统方面更强，其他在大直径管材方面更强，还有其他在紧凑技术生产线方面更强。

该领域的公司通常按其技术角色而非普遍排名进行讨论。示例包括以完整生产线、下游系统或紧凑型材平台著称的供应商。因此，该领域更多是关于将工艺架构与本地树脂可用性、劳动力结构、公用事业成本和终端市场标准相匹配，而非单一主导机器类型。

当前挑战与创新

管材和型材挤出中的主要技术挑战是尺寸稳定性、熔体均匀性、冷却效率、材料变异性和生产线同步。随着生产商追求更高速度、更薄壁、更高的再生含量和多层结构，这些问题变得更加苛刻。

当前创新包括：

• 改进的多层管材和包覆型材共挤出模具。
• 用于小尺寸型材和管材的更紧凑且注重节能的生产线。
• 更好的下游定型系统，实现更快启动和更少废品。
• 先进控制系统，减少操作员干预并稳定输出质量。
• 针对专业领域（如医用管材、WPC型材和技术建筑产品）适配的生产线。

一个显著趋势是管材和型材平台的融合：制造商越来越多地设计模块化生产线，可针对相关产品系列重新配置，提高资产利用率并减少对单独生产岛的需求。

未来展望

管材和型材挤出生产线的未来可能由三种力量塑造：基础设施投资、制造数字化和循环材料要求。管材系统应继续受益于长寿命水和卫生项目，而型材挤出将继续与建筑、翻新和电气化需求相关联。

在技术上，最强方向是：

• 更高自动化，配备更深入的工艺分析和预测性维护。
• 多层和共挤增长，用于性能定制和再生含量策略。
• 更低能耗生产线设计，通过改进驱动、加热和冷却效率。
• 模块化生产线架构，支持产品多样化而无需完全重新装备。
• 更强调质量可追溯性和受监管市场的数字记录。

该领域在塑料行业的重要性不太可能降低。相反，它正朝着更精确、更互联、更材料高效的系统发展，保留挤出的核心优势：连续、高产量生产具有强大工程实用性的标准化产品。
