用于测量和测试机械或动态特性的设备

引言

用于机械或动态性能的测量和测试设备包括实验室和生产现场仪器，用于量化材料和部件对力、变形、冲击、振动、循环加载以及时间相关应力的响应。在塑料行业中，这些设备对于聚合物鉴定、工艺验证、来料检验、失效分析和产品开发至关重要，因为它将材料配方和加工历史与实际使用性能联系起来。

该类别涵盖万能试验机、动态和疲劳测试系统、冲击试验机、硬度试验机、摩擦和磨损试验机以及动态机械分析仪 (DMA)，以及夹具、引伸计、环境箱和试样制备工具。对于塑料而言，这些系统尤为重要，因为粘弹性、温度敏感性、应变速率、结晶度、取向、填料含量和老化等因素都会以静态测试无法完全捕捉的方式改变机械行为。

历史上，该领域从简单的杠杆-砝码式试验机发展为能够精确控制载荷、位移和频率的伺服控制机电和伺服液压系统，而现代数字仪器则增加了自动报告、闭环控制以及符合国际标准化方法的能力。当前平台越来越多地集成机器人、环境调节和数据分析，而未来的增长可能集中在更高通量的自动化、更真实的多轴加载以及与数字质量系统和工业4.0工作流的更紧密联系。

历史与发展

机械测试始于用于比较材料强度和脆性的基本拉伸和冲击方法，随后随着塑料、金属、橡胶、纺织品和复合材料成为需要可重复鉴定方法的工业材料，演变为标准化实验室实践。在塑料领域，聚合物工程的兴起使得不仅需要测量极限强度，还需要测量模量、蠕变、应力松弛、阻尼以及温度依赖性转变。

主要发展里程碑包括：

• 采用万能试验机进行拉伸、压缩、弯曲和剪切测试，为多种材料类的标准化机械表征建立了通用平台。
• 动态机械分析和动态疲劳测试的发展，使研究粘弹性、循环耐久性以及频率和温度依赖性行为成为可能，这对聚合物和elastomers尤为相关。
• 自动化和计算机控制系统的扩展，包括伺服电动、伺服液压和直线电机驱动，提高了测试精度、重复性和在更宽载荷范围内模拟使用条件的能力。

关键特性和技术概述

机械和动态测试设备通常由其施加的加载模式、测量的性能以及可维持的控制变量来定义。常见控制模式包括力控制、位移控制、应变控制和循环波形控制。

主要测量原理

• 拉伸和压缩测试测量单调加载下的强度、屈服、伸长率、模量和变形行为。
• 弯曲测试评估弯曲刚度和弯曲强度，这对于板材、型材和模制件性能很重要。

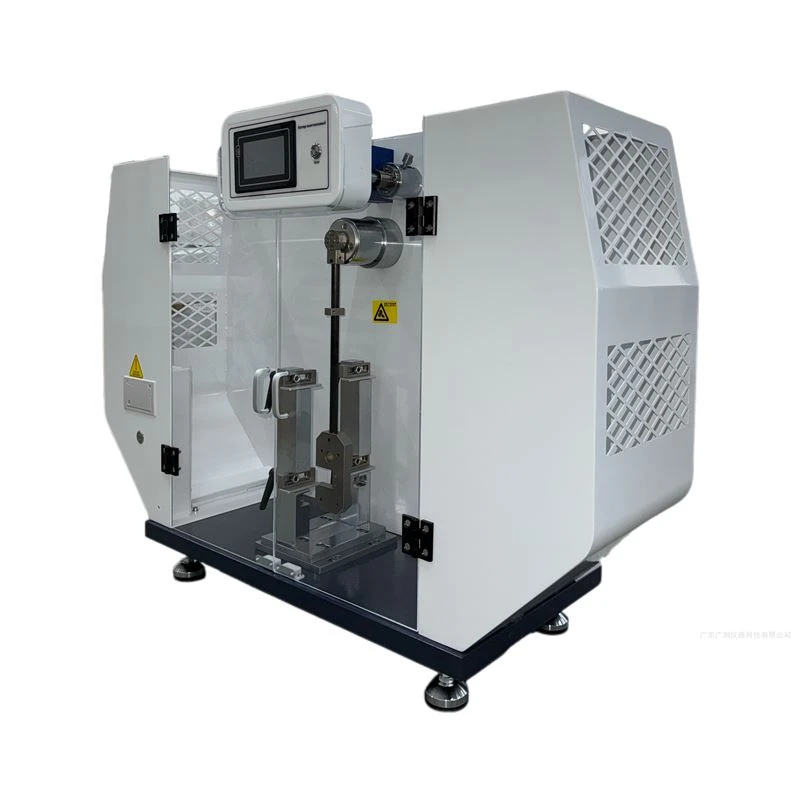

• 冲击测试测量高应变率加载下的能量吸收和脆性与韧性响应，通常采用Charpy或Izod方法。
• 硬度测试估算抗压痕或抗划伤能力，通常作为表面状况或固化状态的快速质量控制代理。
• 疲劳测试对试样或部件施加重复加载，以估计循环使用条件下的寿命。

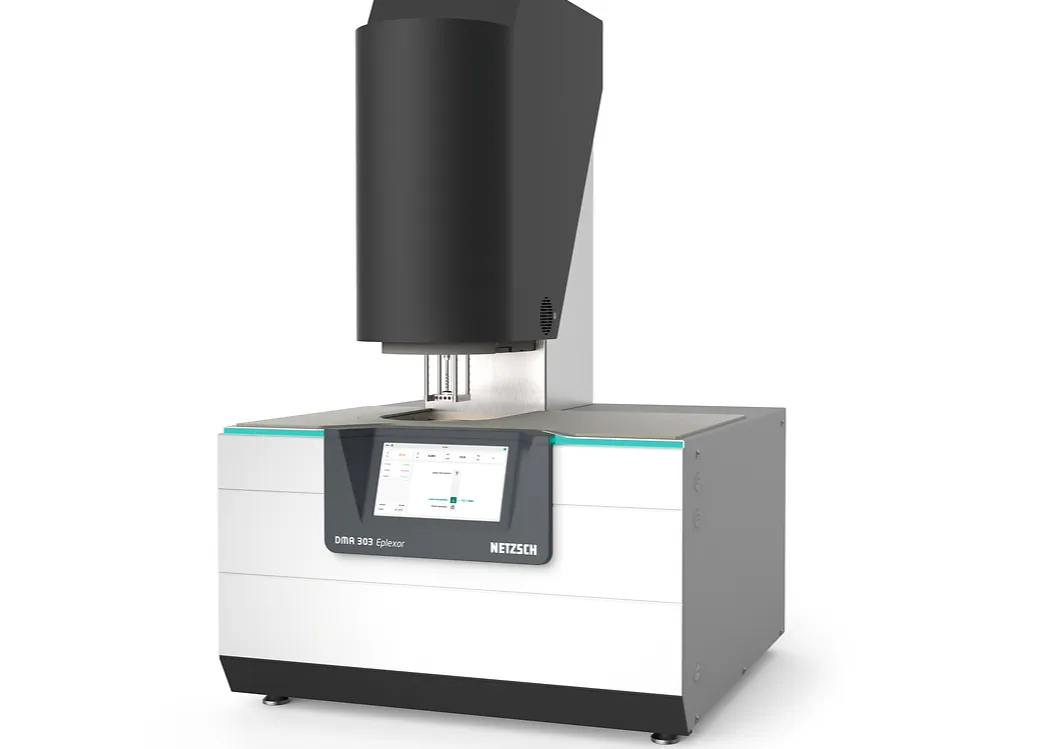

• 动态机械分析 (DMA) 施加小的振荡变形，以确定储能模量、损耗模量、阻尼行为、松弛以及玻璃化转变等转变温度。

典型技术范围和基准

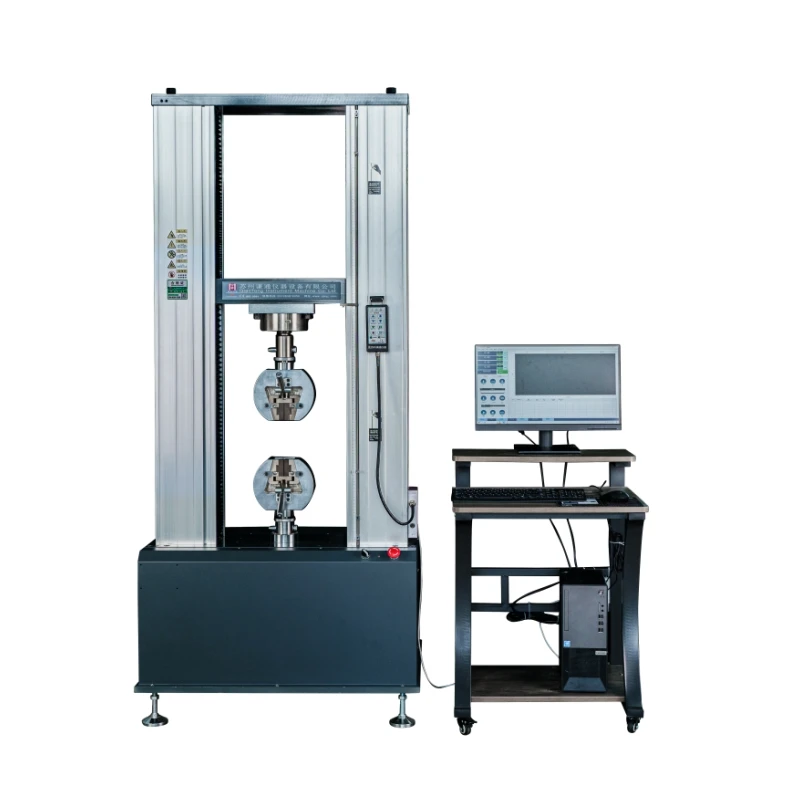

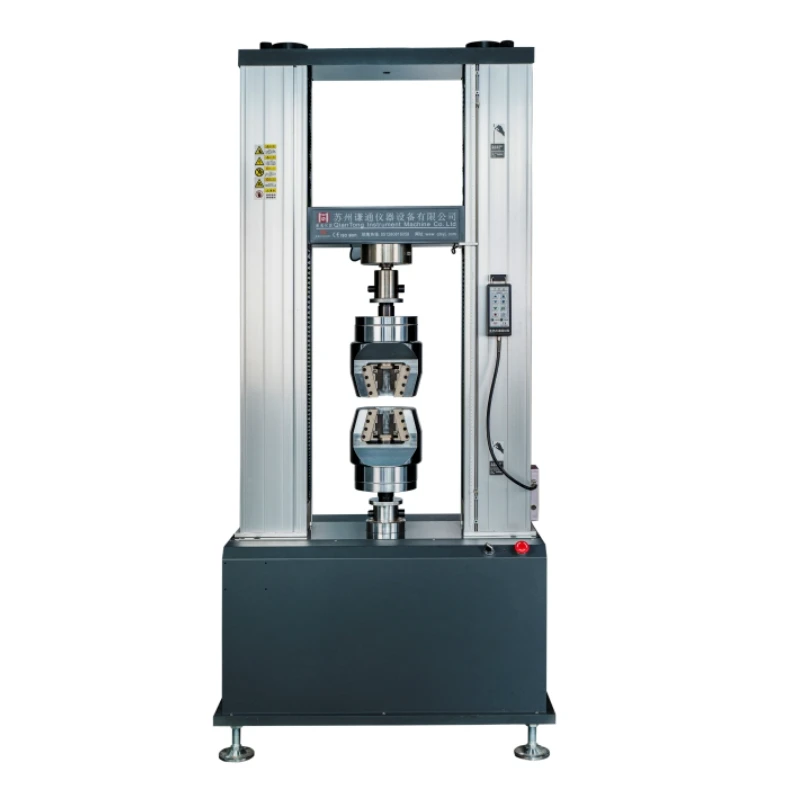

• 用于实验室塑料工作的万能试验机通常配置单柱或双柱框架、载荷传感器、夹具和引伸计；用于疲劳和断裂力学的动态系统可从小的力范围到非常高容量的框架。
• 动态测试系统可根据所需力、频率和波形保真度使用伺服液压、伺服电动或直线电机驱动技术。
• DMA仪器通常在受控温度和频率范围内施加小的周期性变形，以分离弹性和粘性响应。
• 在塑料和橡胶表征中，DMA用于量化储能模量 \\(E'\\)、损耗模量 \\(E''\\)和损耗角正切 \\(\tan \delta\\)，这对阻尼和转变分析特别有价值。
• 塑料部件的动态验证装置可在5 Hz至500 Hz等频率范围内运行，具体取决于试验台和应用。
• 聚合物的动态表征通常使用伺服液压疲劳试验机和DMA，因为它们能捕捉与使用条件相似的频率和温度下的变形行为。

实际性能注意事项

• 薄片或试样制备很重要：不良的切割、加工或调节会扭曲结果，尤其是对于薄膜、层压板和填充塑料。
• 当温度依赖性显著时，经常使用环境箱，因为塑料在不同使用温度下可能会变硬、变软、脆化或松弛。
• 当需要准确的模量和伸长率值时，引伸计和应变测量装置至关重要，因为仅靠横梁位移可能会高估柔性材料的应变。

类型与变体

变体通常通过驱动技术、力容量、温度能力和自动化程度来区分。对于塑料，机电系统在常规质量控制中很常见，而当需要高力、高频率或复杂循环加载时，伺服液压或电动力系统更受欢迎。

应用与用途

机械和动态测试设备用于从树脂开发到成品件鉴定的整个塑料价值链。

• 聚合物研发使用DMA、拉伸测试和疲劳测试来了解配方影响、填料增强、增塑剂响应和热转变。
• Injection molded parts会评估拉伸强度、冲击阻力、翘曲相关刚度变化和循环耐久性。
• 薄膜和包装材料通常测试拉伸行为、撕裂阻力、穿刺阻力、摩擦系数和冲击性能。
• 型材、管材和结构塑料会评估弯曲刚度、蠕变、长期载荷响应和断裂行为。
• 橡胶和elastomers经常使用DMA和动态疲劳系统来表征阻尼和重复应变耐久性。
• 复合材料和填充混合料需要动态测试，因为增强、纤维取向和基体-填料相互作用会强烈影响刚度和疲劳寿命。

一个不合适的用途是简单的最终目视检查，此时机械测试设备过于复杂，无法替代尺寸或外观检查。

标准、方法与合规

塑料中的机械性能测试与标准化方法密切相关，这提高了实验室、工厂和供应商之间的可比性。

• ISO 527及相关标准广泛用于塑料拉伸性能。
• ISO 178通常用于塑料弯曲性能。
• ISO 179和ISO 180广泛用于塑料冲击测试。
• ISO 6721涵盖用DMA方法测试塑料的动态机械性能。
• 橡胶和弹性体的动态行为也采用ISO 4664-1和相关ASTM程序等方法标准化。

由于结果受试样几何形状、调节、应变速率和温度的强烈影响，合规工作通常需要受控的样品制备以及对载荷、位移、温度和频率通道的严格校准。

技术创新与自动化

自动化已成为现代机械测试系统的决定性特征，特别是在实验室必须处理大批次或将测试数据与制造执行系统集成时。

• 自动化试样处理减少操作员差异并提高高通量QC环境中的重复性。
• 闭环控制允许在循环测试期间精确执行力、位移和波形。
• 环境箱将测试扩展到真实的使用温度和湿度。
• 数字数据采集支持实时曲线分析、统计报告和可追溯性。
• 多轴和复合加载系统能更好地代表同时承受扭转、弯曲和振动的部件的使用条件。

在塑料领域，这些进步很有价值，因为粘弹性响应对测试历史高度敏感，使得数字控制和标准化数据处理尤为重要。

环境与可持续性方面

机械和动态测试在两个方向上影响可持续性：它可以通过改善材料鉴定来减少浪费，但也会消耗能源并产生被拒试样。

• 更好的测试有助于避免过早的部件失效，减少废料、保修退货和过度设计。
• DMA和疲劳测试支持材料替代决策，例如使用更轻或更可回收的聚合物同时保持性能。
• 自动化系统可以降低重复测试并提高实验室效率，尽管高力伺服液压平台可能比简单的机电框架有更高的能源需求。
• 更准确的耐久性测试通过延长使用寿命和在真实条件下验证回收或再加工聚合物来支持循环经济目标。

存在一个实际的可持续性权衡：更全面的动态测试可能会增加实验室时间和资源使用，但往往能防止生产和服务中更大的下游材料损失。

经济与全球市场影响

机械测试设备是塑料质量保证、出口合规以及汽车、包装、电子、医疗产品、建筑和消费品等应用开发的核心推动因素。其经济价值不在于仪器本身，而在于降低风险的能力：供应商使用测试数据来指定材料，转换商使用它来验证来料树脂或成品，OEM使用它来鉴定要求苛刻的使用环境下的部件。

市场受以下需求影响：

• 质量实验室中更高的通量和自动化。
• 对轻质塑料结构的更真实疲劳和动态测试。
• DMA在聚合物配方和热转变分析中的更广泛采用。
• 用于可追溯性、合规和数据管理的集成软件。

当前挑战与创新

仍存在几个核心技术挑战：

• 粘弹性复杂性使聚合物结果高度依赖于温度、时间和频率。
• 试样制备敏感性可能扭曲薄膜、泡沫、填充混合料和层状结构的结果。
• 与真实使用条件的相关性并不总是直接的，尤其是对于多轴和冲击加载的部件。
• 当使用不同的夹具、箱体或应变测量方法时，跨实验室的标准化仍然困难。

当前创新聚焦于更好地模拟真实加载历史、改进应变传感、更智能的软件分析以及用于研发和生产QC的更紧凑系统。

未来展望

未来发展可能强调多功能测试平台，将静态、循环、热和环境加载结合在一个工作流中。对于塑料而言，这将特别重要，因为材料正越来越多地采用填料、再生料含量、生物基聚合物和多层结构进行工程化，这些材料需要比传统静态测试更细致的表征。

最重要的方向预计是：

• 测试设备与digital manufacturing和质量数据库的更大集成。
• 扩展使用自动化疲劳和DMA方法进行预测性能建模。
• 更多测试回收和混合聚合物系统以支持循环性声明。
• 改进部件级验证，而不是仅对复杂模制和组装部件进行试样测试。

总结

用于机械或动态性能的测量和测试设备对于塑料加工和产品工程不可或缺，因为它揭示了聚合物、复合材料和成品件在载荷、冲击、振动和长期应力下的行为。其主要类别——UTM、DMA系统、疲劳试验机、冲击试验机、硬度试验机和摩擦/磨损仪器——构成了塑料行业材料选择、质量保证、失效预防和产品创新的技术基础。
