红外焊接机

介绍

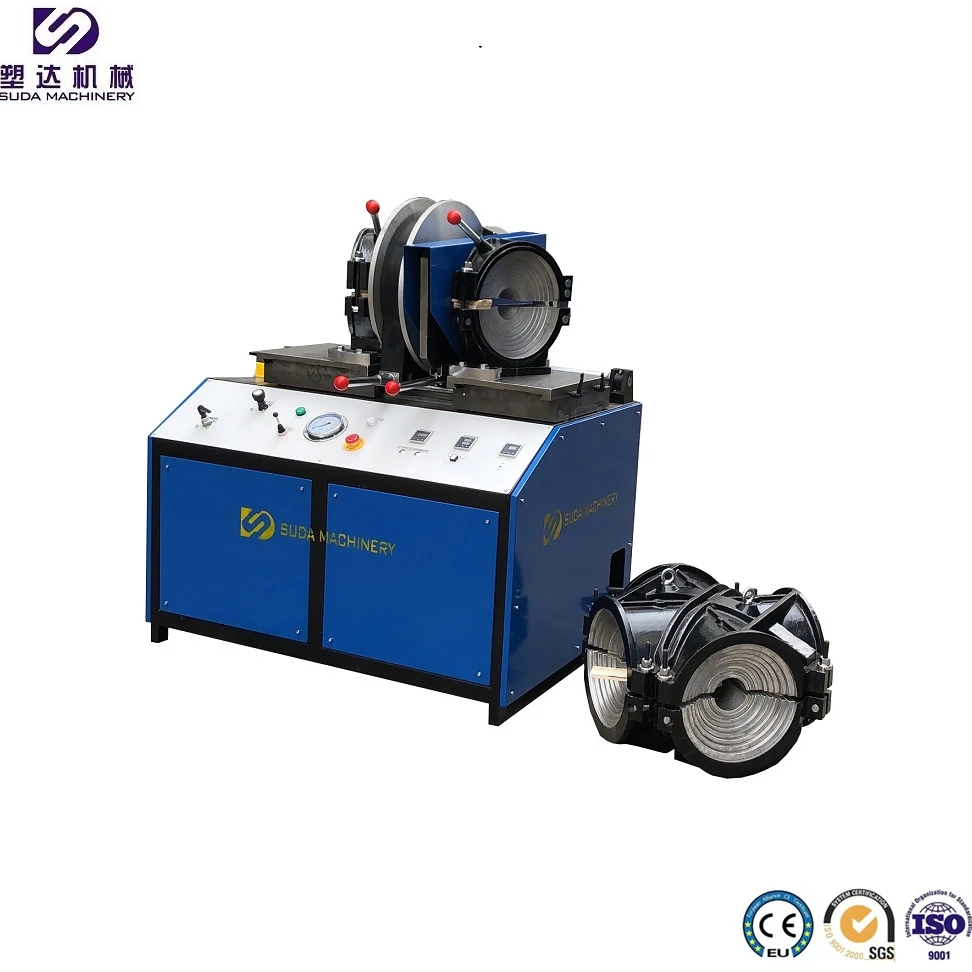

红外焊接机 是非接触式塑料连接系统，使用红外辐射在融合前立即加热热塑性表面，产生清洁、牢固且通常密封的焊缝。它们在污染控制、表面美观、可重复性和低飞边形成至关重要的场合尤其受重视，广泛应用于高纯度管道、汽车组件、医疗部件、家用电器和部分大面积零件。

该技术属于热焊接工艺的大家族，与热板焊接密切相关，但用辐射加热取代了直接工具接触。这一区别减少了工具污染和颗粒产生，可通过掩模或反射器实现针对性加热，使红外焊接适用于难焊聚合物和对清洁度要求苛刻的应用。现代机器涵盖从管道和管件融合的紧凑系统，到用于仪表板、风管、流体储罐等复杂组件的大型立式或旋转平台。

历史与发展

红外连接是塑料加工者寻求接触加热的清洁替代方案时发展起来的早期工业IR系统采用了卤素和陶瓷发射器、反射器几何形状和阴影掩模，将热量集中在接合区，同时保护相邻表面。

第二个里程碑是工艺向高纯度管道和无焊珠融合的扩展。在这些应用中，避免工具污染和减少内部焊珠形成的能力，使红外焊接对化学、制药、半导体和超纯水系统特别有价值。

第三个里程碑是向更高自动化、更短循环时间和更严格工艺控制的转变。最近的机器世代结合了伺服控制运动、改进的发射器管理和软件引导配方，以提高可重复性并缩短循环时间。例如，一种旋转红外平台的市场定位是循环时间快至8秒，而同类应用中传统红外系统约为30–40秒。

红外焊接的工作原理

红外焊接利用电磁辐射升高接合表面的温度，直到形成薄熔融层。然后撤回发射器，在控制力下将零件压在一起，接合面在压力下固化。

工艺通常遵循以下步骤：

1. 零件准备 清洁、定位并将部件夹紧在精密夹具中。
2. 辐射加热 红外发射器（通常为灯、加热板或基于反射器的模块）在不接触的情况下加热接合区域。
3. 换位 达到目标熔化状态后，加热器缩回或移开。
4. 融合 将软化的表面在控制压力下合拢，使界面发生分子互扩散。
5. 负载下冷却 接合面保持在压力下直至冷却稳定，限制变形并保持对齐。

技术概览

红外焊接是一种表面控制的热过程，因此机器设计、发射器光谱、零件几何形状和聚合物吸收率至关重要。塑料最常引用的波长范围是短波红外约0.78–2 µm和中波红外约2–4 µm，最佳选择取决于聚合物的吸收特性和表面颜色。

典型机器架构

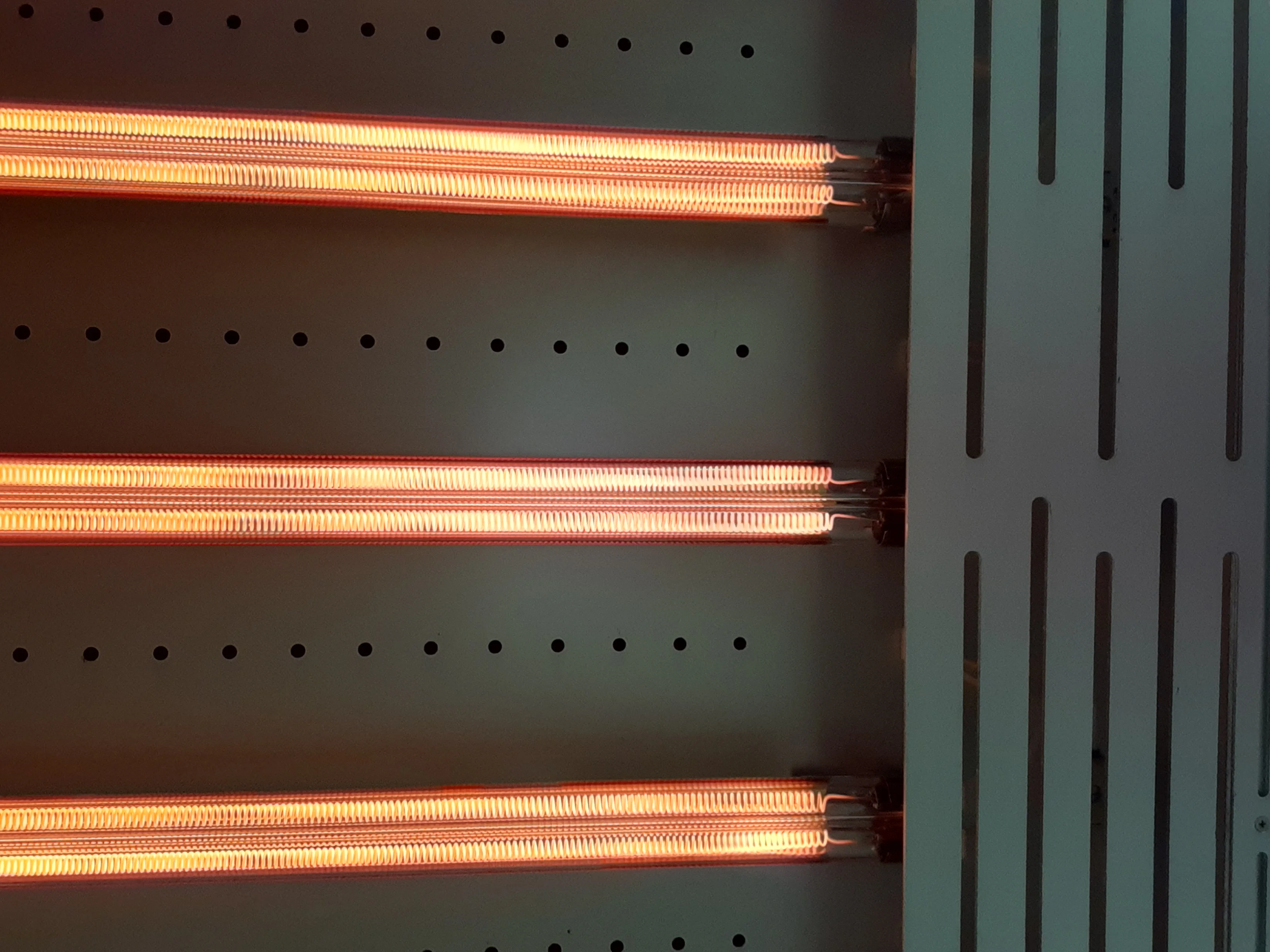

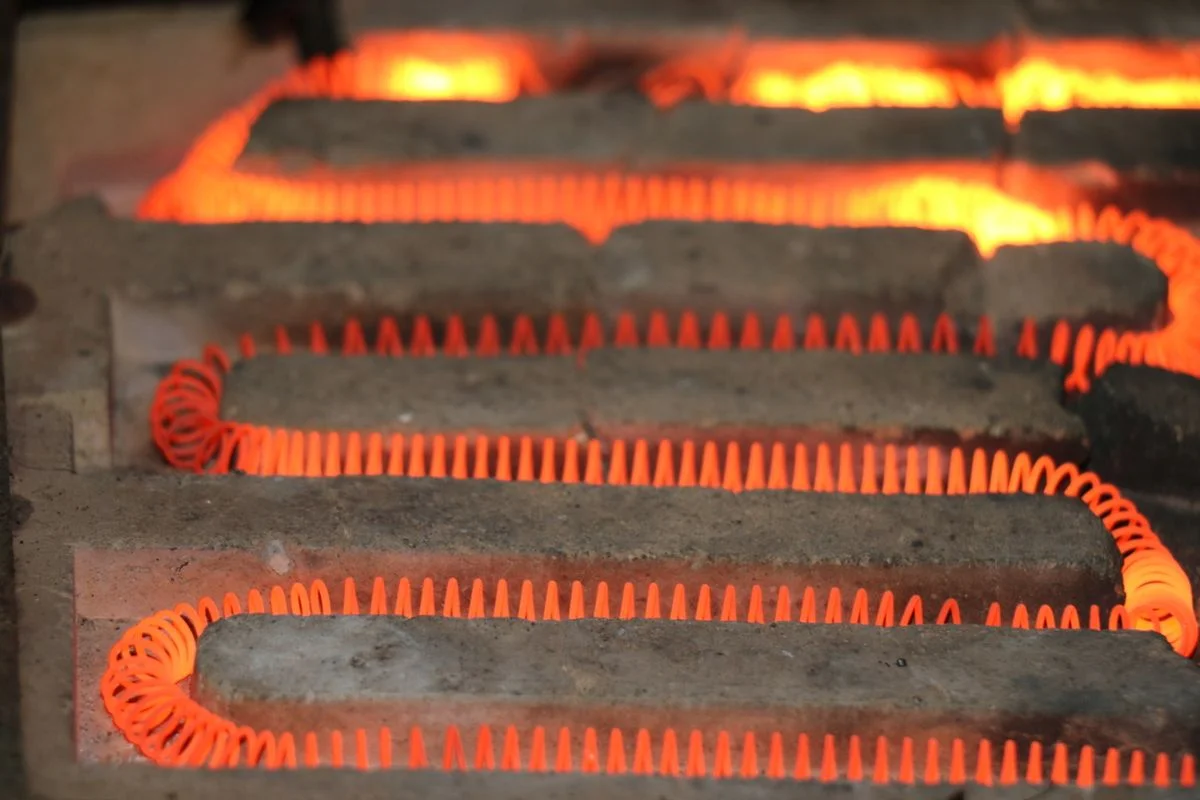

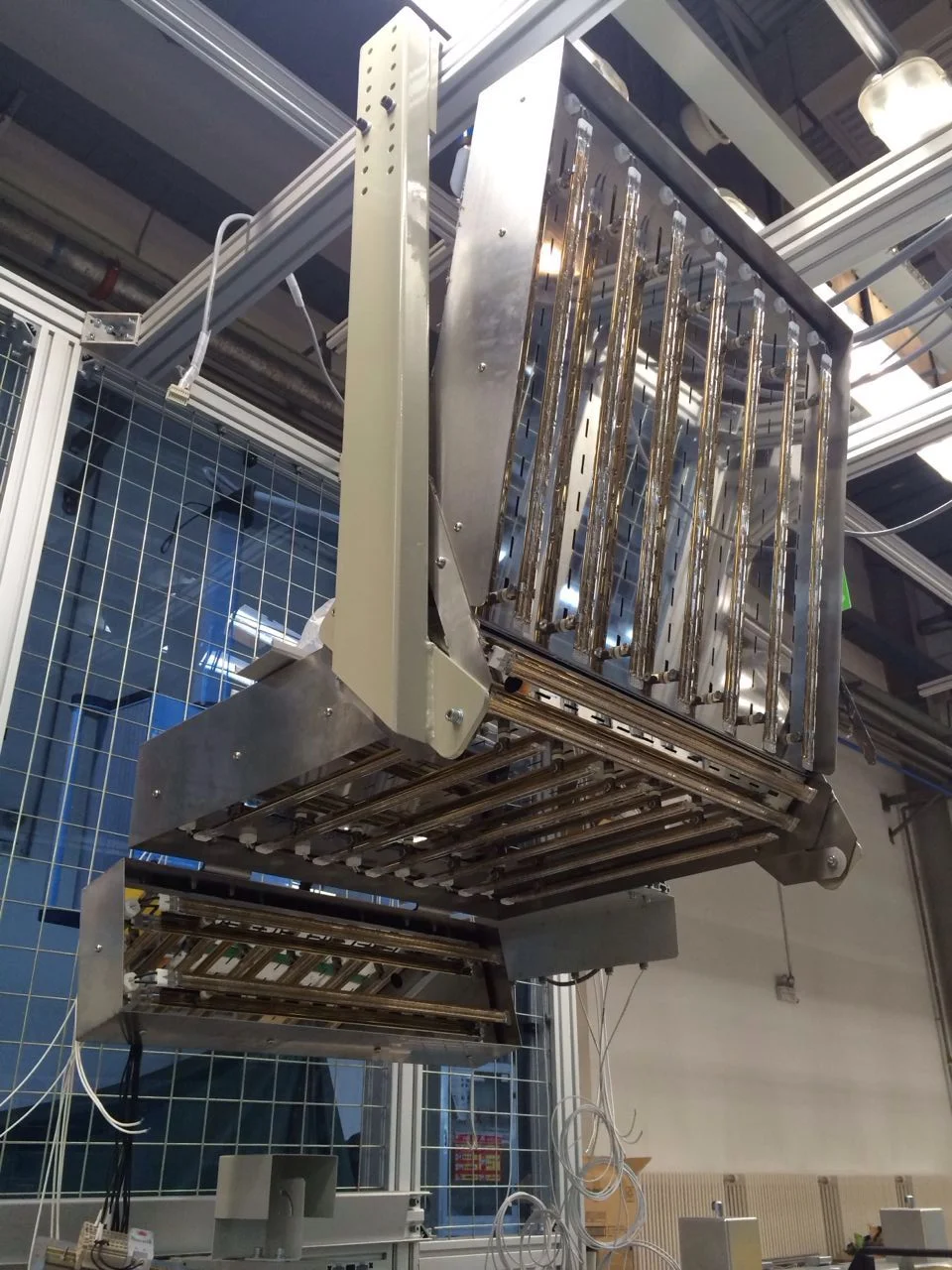

• 红外发射器 玻璃封装灯、卤素光源或面板发射器提供辐射能量。
• 反射器和掩模 反射器将能量导向焊缝区，阴影掩模阻挡非接合区域的加热。
• 精密夹具 刚性夹紧和硬停止定位确保对齐和可重复性。
• 运动系统 根据零件几何形状和循环时间目标，加热器可固定、可缩回、可振荡或旋转。
• 控制系统 通过可编程配方和监控管理温度、时间、间距、力和冷却。

典型性能范围

• 焊接口加热时间： 对于许多中小型零件通常仅需几秒，大面积部件因热质量而时间更长。
• 循环时间： 某些透射系统约为10–25秒，传统红外机器在某些应用中约为30–40秒；专用旋转系统可接近8秒。
• 材料位移： 在某些无颗粒热塑性焊接系统中，总位移约为0.030 in（约0.76 mm），融合/密封形成过程中每侧约占一半。
• 加热选择性： 目标掩模和反射器仅加热预期的焊缝区，减少过熔和外观缺陷。

工程优势

• 加热时无直接工具接触，降低污染风险。
• 低飞边和清洁焊珠，对可见部件和内部流道尤为重要。
• 高可重复性，当夹具刚性、发射光谱和零件吸收匹配良好时。
• 高效热传递，因为能量集中于接合区域而非加热板。

类型与变体

红外焊接机通常按零件几何形状和工艺布局分类。

管道领域尤其与无焊珠或近无焊珠融合相关，而组件领域强调外观质量和低污染。

应用与用途

红外焊接机用于焊缝清洁度、化学耐受性或尺寸控制至关重要的场合。

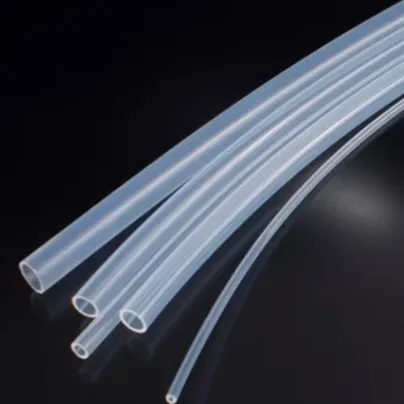

• 高纯度管道 半导体、实验室、制药和超纯水系统依赖光滑内孔和低污染风险。
• 化学与工艺管道 红外融合用于腐蚀性工况中的PVDF、ECTFE 等热塑性系统。
• 汽车组件 大面积仪表板、风管和外壳受益于低飞边和清洁可见接合。
• 医疗与生命科学部件 该工艺支持设备外壳和流体管理部件中的清洁、可重复接合。
• 消费与家电部件 外观表面和严格密封要求青睐非接触加热。
• 食品饮料设备 清洁性和避免污染使该工艺在选定管道和外壳应用中有用。
• 不适合的应用 对于低成本、高产量接合，如果简单热板、超声波或振动焊即可在较低资本成本下达到可接受质量（尤其当外观清洁度不关键时），通常不合适。这一限制源于红外系统所需的更复杂发射器、夹具和控制硬件。

材料与可焊性

红外焊接主要用于热塑性塑料，而非热固性塑料。性能取决于材料的红外吸收率、熔化行为和热稳定性。

常用焊接聚合物包括：

• PP
• PE
• PVDF
• PVC-U
• ECTFE
• 适当配置下的某些尼龙和填充工程塑料

填充级材料，尤其是玻璃纤维增强材料，在发射器光谱和接合设计正确匹配时可成功焊接，尽管吸收率和熔体流动与未填充级不同。

技术创新与自动化

近期开发重点在于使红外焊接更快、更清洁且更数据驱动。

• 双工位和旋转平台 通过分离加热和接合功能缩短空闲时间。
• 改进的发射器控制 实现与聚合物吸收特性的更紧密光谱匹配。
• 基于配方的自动化 提高不同管径和零件系列的可重复性。
• 集成监控 记录温度、力、位移和循环数据，用于质量保证。
• 洁净室导向设计 减少颗粒释放，支持受监管制造环境。

某些系统还将红外与其他连接或预热概念结合，尤其在工艺窗口狭窄或零件几何形状难以均匀加热时。

环境与可持续性方面

红外焊接在评估生产效率、废料减少和产品寿命时可支持可持续性目标。

• 较低污染风险 可减少高纯度和可见部件应用中的废品和返工。
• 针对性加热 与广泛接触加热相比减少不必要的热负荷。
• 焊缝本身无需消耗性粘合剂或紧固件，可简化组件。
• 能源效率 强烈取决于发射器设计、绝热、循环时间以及辐射光谱与聚合物的匹配程度。

同时，该技术并非在每个工厂都是最低能耗选项。高性能发射器、精密运动系统和长夹具停留时间若工艺优化不当，会增加电力需求。因此，可持续性优势在机器针对短加热窗口、高效换位和低废品率进行调优时最为显著。

经济与全球市场影响

红外焊接机在塑料加工中占据专业但战略重要的细分市场。需求与重视纯度、泄漏完整性和可重复性而非最低初始机器成本的行业相关。

• 管道与基础设施供应商 使用IR融合应对清洁服务和腐蚀工况市场。
• 医疗、半导体和制药制造商 重视无污染接合和工艺可追溯性。
• 汽车和家电生产商 在外观和零件完整性证明投资合理时采用IR系统。

该领域公认的机器供应商包括融合设备领域的GF Piping Systems、塑料连接领域的Branson、无颗粒红外系统领域的Dukane、组件应用红外焊接领域的FRIMO以及高纯度管道连接领域的Simtech。

当前挑战与创新

若干工程挑战仍在塑造该技术：

• 材料敏感性 不同聚合物吸收红外能量的方式不同，因此波长选择和发射器几何形状必须仔细匹配。
• 工艺窗口控制 加热不足导致融合薄弱；加热过度导致降解、下垂或变色。
• 夹具精度 错位会损害焊缝强度和泄漏密封性，尤其在管道系统中。
• 资本成本 红外系统通常比热板替代方案更复杂，可能限制商品化零件的采用。
• 零件几何约束 高度不规则表面可能需要专用反射器、掩模或定制工具。

因此，创新集中在发射器效率、闭环控制、更快换位以及扩展可靠焊接几何范围的机器架构上。

未来展望

红外焊接机 很可能在清洁度、自动化和可重复性优于简单工具成本的应用中进一步获得优势。最强劲的增长前景在超纯管道、生命科学设备、半导体基础设施以及高质量汽车或家电组件领域。

未来系统预计将强调：

• 更紧凑且节能的发射器模块
• 针对填充和特种聚合物的更好光谱匹配
• 更多使用伺服运动和数字配方管理
• 在线检测和数据记录
• 与工业4.0质量系统集成

更广泛的轨迹表明，红外焊接将保持高价值工艺而非通用工艺：在纯度和精度重要的场合技术上具有吸引力，但在更简单连接方法在经济上足够的地方具有选择性。
