導入
反応成形機械および装置とは、反応性液体ポリマーを混合、計量し、化学成分を閉じた金型に注入して化学反応により硬化させることで完成部品を製造する特殊なシステムを指します。プラスチック加工では、この用語は主に反応射出成形（RIM）およびポリウレタンやその他の反応系向けの関連反応プロセス機械（構造発泡体、エラストマー、複合材配合を含む）と結びついています。
これらの機械は、高温溶融可塑化ではなく、精密な液体ハンドリング、比率制御、温度調整、衝突混合、制御された金型クランプを中心に構築されているため、従来の熱可塑性射出成形装置とは異なります。この技術は、低圧加工、設計の自由度、および比較的低い金型コストが中規模または少量生産に有利な自動車および大型部品製造で特に重要になりました。
反応成形機械は初期のポリウレタン発泡加工から進化し、材料準備、多成分ドージング、混合ヘッド、プレスまたは金型キャリアシステム、トリミング、デジタルプロセス制御を組み合わせた高度に統合されたシステムへと発展しました。現在の開発トレンドは、自動化、クローズドループ監視、材料効率、エネルギー削減、リサイクル可能またはバイオベースの反応性化学物質との適合性を重視しており、将来の成長は軽量化設計要件、電化、より厳しい品質管理基準によって形作られる可能性が高いです。
歴史と開発
反応成形技術はポリウレタン化学と初期の発泡加工装置から発展し、ドイツでの大幅な工学改良とその後の北米などでの広範な商業化を伴いました。このプロセスは、大型で複雑な部品に低重量、強靭な表面、良好な外観仕上げを必要とするメーカーにとって、熱可塑性成形の代替として traction を得ました。
主なマイルストーンは次のとおりです：
- 初期のポリウレタン RIMシステム：初期装置は計量、温度調整、衝突混合を組み合わせ、産業用および自動車用のインテグラルスキンおよび発泡部品を製造しました。
- 自動車外装および内装部品への拡大：自動車需要により、高出力比例システム、大型プレス、より耐久性のある金型（バンパー、フェイシア、パネル、ハウジング用）の成熟が促進されました。
- 完全なプロセスセルへの統合：現代のサプライヤーは、計量および混合装置だけでなく、ポリウレタンおよび複合材用途向けの金型、トリミング、プラントレベルのプロセス統合も提供しています。
プロセスが成熟するにつれ、反応成形はRRIM（強化反応射出成形）や構造発泡体システムなどのバリエーションに分岐し、輸送、産業、機器ハウジングでの剛性、耐衝撃性、部品性能を向上させました。
技術概要
反応成形装置は熱可塑性溶融物ではなく低粘度反応性液体を扱うように設計されています。典型的なシステムには以下が含まれます：- 攪拌および温度制御付きの材料調整タンク- A側/B側の精密供給用の計量ポンプ- 高圧混合ヘッドまたは低圧混合配置- 射出またはショット供給システム- 金型クランププレスまたは金型キャリア- 比率、温度、圧力、ショット時間、サイクルシーケンス用の制御システム
核心的な動作原理は、2つ以上の反応成分を厳密な比率で計量し、射出直前または射出中に混合し、閉じた金型に送り込んで発熱硬化により最終ポリマーネットワークを形成することです。ポリウレタン RIMの場合、古典的な化学はイソシアネートとポリオール樹脂ブレンドを使用します。混合後、反応により配合に応じて固体熱硬化性またはエラストマー構造が形成されます。
典型的なプロセス条件は配合により異なりますが、業界の公開記述ではRIMの加工温度を約90–105°F、射出圧力を50–150 psiとすることが一般的で、従来の射出成形圧力よりはるかに低いです。一部の装置は樹脂系やプラントの慣行に応じて75–140°Fのより広い低温範囲で記述されています。化学反応が固化を駆動するため、プレスは主に硬化中の精密クランプおよび位置合わせシステムとして機能し、高圧射出機ではありません。
典型的な性能パラメータ
| パラメータ | 一般的な範囲またはベンチマーク | 注記 ||---|---:|---|| 加工温度 | 約75–140°F | 配合およびプラントの慣行による || 射出圧力 | 約50–150 psi | 熱可塑性射出成形よりはるかに低い || 典型的なシステム機能 | 計量、混合、射出、硬化 | コアとなる機械シーケンス || 部品特性 | 大型、厚肉、複雑、低量 | このような部品に頻繁に選択される | 下流の材料ハンドリングでは、反応成形はしばしばトリミングおよび仕上げ工程と組み合わされます。ポリウレタン複合材システムでは、トリミングおよび後処理は統合プロセスチェーンの一部であり、後回しではありません。
主な機械要素
主な機械要素は次のとおりです：- 保管および調整システム：原料成分を安定した温度に保ち、粘度ドリフトを防ぎます。- 計量ポンプ：正確な比率制御を確保します。これは比率ずれが欠陥、不完全硬化、または物性低下を引き起こす可能性があるため重要です。- 混合ヘッド：通常、高圧システム用の衝突混合ユニットで、金型充填直前の迅速な均質化を可能にします。- 金型プレスまたはキャリア：ツールを閉じた状態に保持し、位置合わせを管理し、繰り返し可能な条件下で硬化をサポートします。- 制御およびアラーム：温度、圧力、流量、比率、ショットタイミングを監視します。
現代のサプライヤーは、これらのシステムを単独の機械ではなく完全なプロセスセルとしてますます販売しており、プロセス統合および金型適合性の重要性を反映しています。
種類とバリエーション
反応成形機械には、いくつかの関連する機械およびプロセスバリエーションがあります：
- 標準RIM：2つ以上の反応性液体ストリームを使用して剛性またはエラストマーポリウレタン部品を製造します。- RRIM：剛性および寸法安定性を向上させるため、ガラス繊維や鉱物フィラーなどの補強材を組み込みます。- 構造発泡体RIM：密度を低減し、剛性対重量比を向上させたスキンコア構造を形成します。- インテグラルスキンRIM：触感および外観部品に有用な、密度の高い外皮とよりセル状の内部を形成します。- DCPDベースの反応成形：輸送および産業機器での大型、耐衝撃部品に使用されます。- 複合材向け反応プロセス機械：強化部品向けの樹脂/繊維システムに同じドージングおよび硬化ロジックを拡張します。
実用的な区別として、高圧衝突混合システムと低圧混合またはキャスティングシステムがあります。前者は高速混合品質とサイクル制御を重視し、後者は特定のフォームまたはエラストマー用途でよりシンプルな金型と低い資本コストを優先する場合があります。
用途と使用例

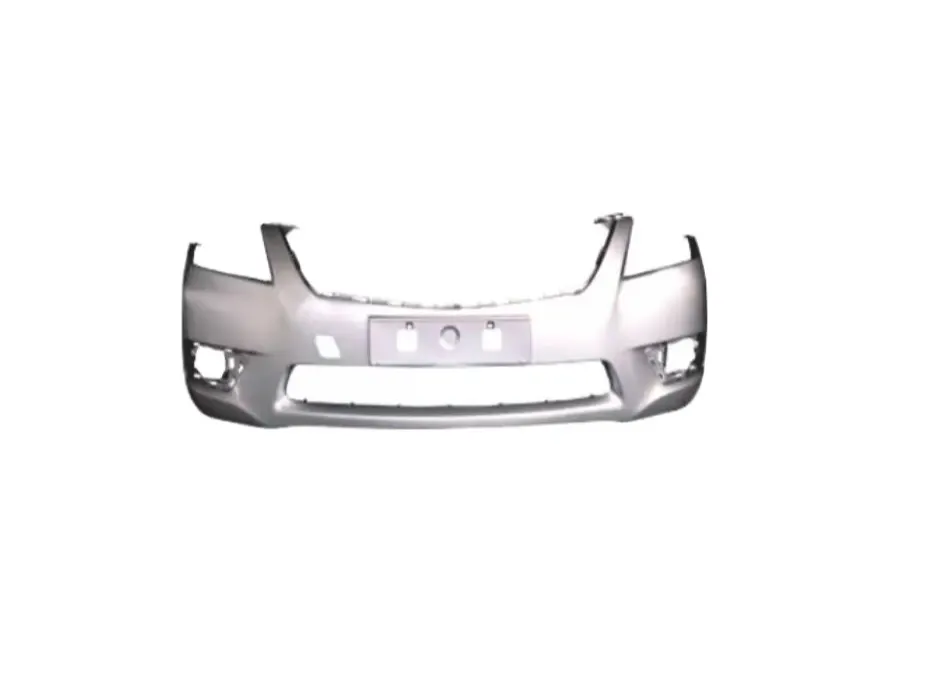

反応成形機械は自動車分野で最も確立されており、バンパー、フェイシア、スポイラー、内装パネル、その他の大型外装またはキャビン部品（耐衝撃性と良好な表面品質を必要とする）に使用されます。また、医療機器、産業機器、電子機器ハウジング、輸送内装でも広く使用されています。
主な用途分野
- 自動車：バンパー、フェイシア、ロッカーパネル、トリム、内装パネル、シートベース、アンダーフードカバー。- 医療：機器ハウジング、カート、エンクロージャパネル、患者サポート部品、機器カバー。- 産業機器：機械ガード、エンクロージャ、制御パネルハウジング、保護カバー。- 電子機器および通信：キャビネット、ハウジング、耐久性のある外観エンクロージャ。- 建設およびインフラ：パネル、ドア、アクセスカバー、断熱関連部品。- 農業および重機：大型耐久性ボディ部品および保護シェル。
比較的適合しない用途は超高量のコモディティ包装です。反応成形は一般に大型で複雑、少量の部品向けに最適化されており、薄肉の超高スループット消費者向け包装には向きません。
材料システム
反応成形装置は処理される化学物質と強く結びついています：- ポリウレタン（PUR）はRIMおよび関連プロセスで支配的なファミリーです。- ポリウレアおよびエラストマーシステムは耐摩耗性および靭性が重要な用途で使用されます。- 構造発泡体配合は低減密度で剛性を提供します。- 複合樹脂システムは繊維強化用途にプロセスを拡張します。 材料の選択は、ポンプ適合性、混合ヘッド設計、金型温度管理、洗浄手順を含む機械構成を決定します。実際には、機械の選択は目標部品の密度、表面品質、硬化プロファイル、機械的要件と密接に結びついています。
技術革新と自動化
最近の機械開発は以下を重視しています：- 安定した部品品質のためのクローズドループ比率制御。- 充填バランスの改善とスクラップ低減のためのプログラム可能ショットプロファイル。- より高い出力または多キヤビティ操作のための複数混合ヘッド。- セル生産性を合理化するための統合トリミングおよび後処理。- プロセス追跡可能性および故障検出のためのデジタル監視およびアラーム。 自動化は、反応系が温度ドリフト、比率変動、混合ヘッドの清浄度に敏感であるため特に価値があります。より良い制御は再現性を向上させますが、システムの複雑さ、校正要件、資本コストも増加します。
環境および持続可能性の側面
反応成形機械は、熱可塑性代替品よりも軽量化、ニアネットシェイプ生産、低圧加工をサポートできるため、いくつかの持続可能性上の利点を提供します。特に自動車およびモビリティ市場では、部品重量の低減により輸送時のエネルギー使用を削減できます。 一方で、多くのシステムが熱硬化性化学に基づいているため、機械的リサイクルが熱可塑性ほど容易ではなく、持続可能性は依然として課題です。現代の装置における主な環境優先事項は次のとおりです：- 厳密な制御による比率ずれスクラップおよび不良の削減- 加熱、計量、金型調整におけるエネルギー効率の向上- VOC低減または循環性向上の可能性のある配合のサポート- 金型およびモジュール式プロセスセルのより良い再利用の実現
経済およびグローバル市場への影響
経済的には、反応成形装置はコモディティ生産ではなく高付加価値、中低量部品に焦点を当てたプラスチック機械産業の専門分野を占めています。その価値提案は、設計の柔軟性、一部の代替プロセスよりも低い金型コスト、大型部品の良好な外観および耐久性で製造できる能力の組み合わせにあります。 市場需要は、以下を必要とするメーカーで最も強いです：- 大型で軽量な部品- 限定的な二次仕上げで良好な表面仕上げ- 熱可塑性成形よりも低いクランプ力- カスタマイズ部品の短い開発サイクル この分野で活動するサプライヤーは通常、単独の成形ハードウェアではなく、材料準備、計量、金型ハンドリング、トリミングを含む完全なプロセスソリューションを強します。
現在の課題と革新
主な工学的課題は次のとおりです：- 比率精度- 混合ヘッドの摩耗および洗浄- 硬化制御- 温度感受性- 金型の位置合わせおよびシーリング- 反応性化学物質を扱うオペレーターの安全 現在の革新努力は、機械診断の改善、サイクル変動の低減、使用可能な配合および部品サイズ範囲の拡大に集中しています。もう一つの主要な方向は、より持続可能なポリウレタン化学物質との適合性および低スクラップ生産のためのより良いプロセス制御です。
将来の見通し
反応成形機械は、大型部品の設計自由度、低圧加工、効率的な構造性能を重要視する分野で重要であり続けると考えられます。今後の装置開発は以下に焦点を当てると予想されます：- より精密なデジタルドージングおよび混合制御- ロボットトリミングおよびハンドリングとのより高い統合- エネルギー効率の高い金型温度管理- 複合材および強化配合の拡大使用- リサイクル可能または低影響化学物質との適合性向上 製品設計者が軽量部品、組立工程の削減、カスタマイズされた形状を求め続ける限り、反応成形システムはプラスチック加工機械の専門的だが戦略的に重要な分野として強い役割を維持するでしょうか。
要約
反応成形機械および装置は、精密な計量、混合、および金型内での低圧硬化を中心に構築された液体反応性化学物質（特にポリウレタン）を扱う特殊なプラスチック加工システムのクラスです。自動車、医療、産業、電子機器市場における大型で複雑、しばしば少量の部品に最も関連性が高く、設計の自由度、良好な表面品質、効率的な構造性能の組み合わせが依然として非常に競争力があります。
