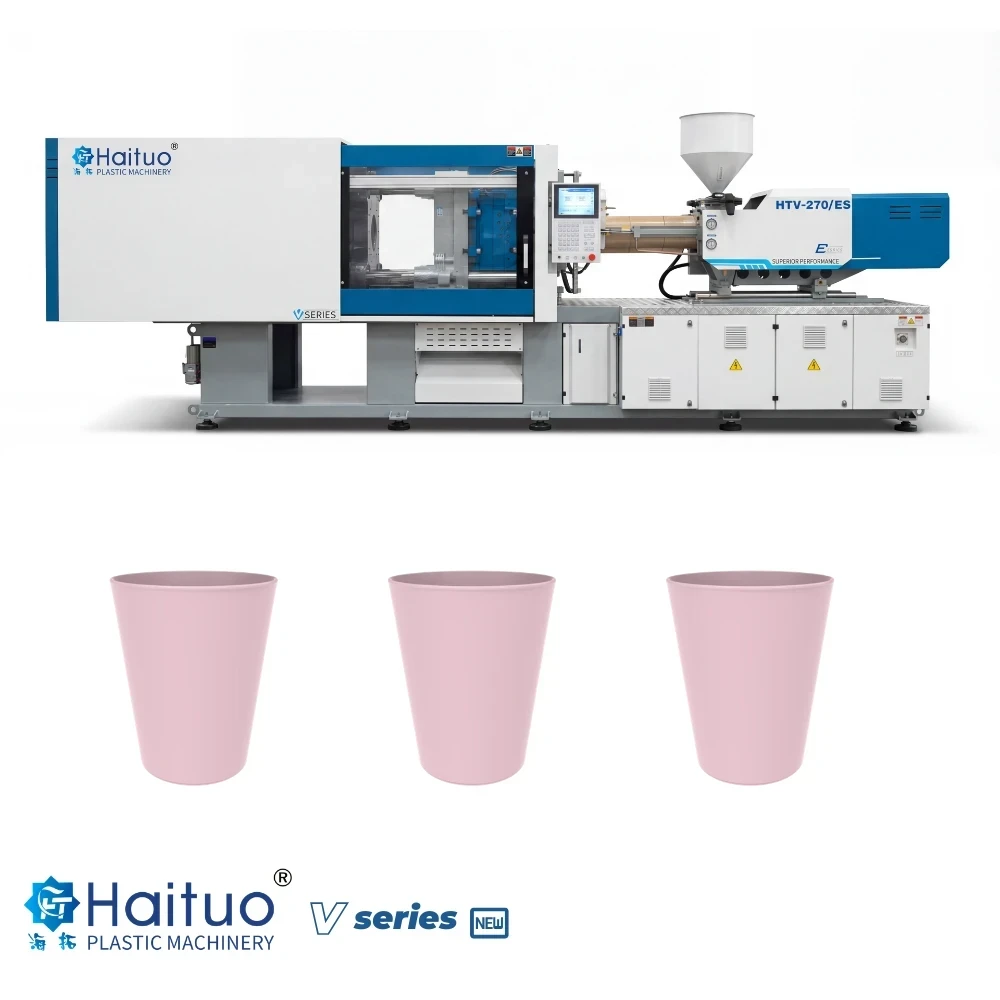

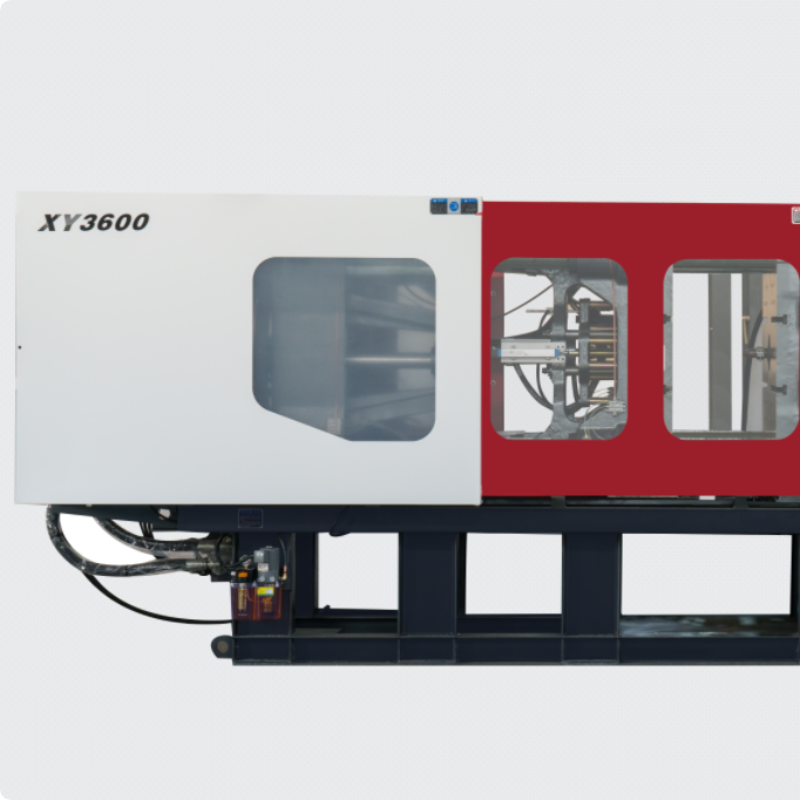

射出成形機

導入

射出成形機は、ポリマー顆粒を溶融し、溶融物を閉じた金型に射出し、その後、完成部品を冷却して排出するサイクルを繰り返す精密工業用プレスです。これらは大量プラスチック製造における中心的な設備クラスであり、自動車、医療、消費財、エレクトロニクス、包装、産業製品分野で使用されています。

現代の機械は通常、射出ユニット、型締めユニット、駆動システム、および制御システムの4つの主要サブシステムを中心に構成されています。実際には市場は油圧式、電動式、およびハイブリッド式の機械が主流で、部品形状、インサート成形、自動化レイアウト、生産経済性に応じて水平および垂直構成も広く使用されています。

技術的には、射出成形機は機械的に単純なプレスからサーボ駆動、閉ループプロセス制御、および部品ハンドリング、検査、組立のための統合自動化を備えた高度に計装されたプラットフォームへと進化してきました。その将来はエネルギー効率、デジタルプロセス監視、低スクラップ率、リサイクルおよびバイオベースポリマーとの適合性によってますます形作られていますが、核となるエンジニアリング課題は変わらず、厳密に制御された圧力と温度条件下で再現性のある溶融物供給、キャビティ充填、パッキング、冷却、排出を実現することです。

歴史と開発

初期の射出成形機は、加熱された材料を圧力下で金型キャビティに押し込むことにより熱可塑性樹脂の成形を工業化するために開発されました。時を経て、プロセスは基本的なプランジャー式システムから可塑化、溶融均質性、ショット安定性を向上させた往復スクリュー設計へと移行しました。

現在の機械クラスを形成した3つの重要な開発マイルストーンがあります：

• 往復スクリューの採用により、可塑化、計量、溶融物の射出を単一の機構で実現し、サイクル安定性と部品品質を大幅に向上させました。
• 純粋な油圧システムから全電動式およびサーボ油圧ハイブリッドプラットフォームへの業界全体の移行により、位置決め精度、再現性、エネルギー効率が向上しました。
• PLCベース制御、キャビティセンシング、自動化インターフェースの統合により、医療および精密エレクトロニクス成形などの要求の厳しい用途で射出圧力、保持圧力、型締め力、冷却プロファイルのリアルタイム調整が可能になりました。

大型機開発も市場の上限を拡大しました。現在の商用ポートフォリオは、比較的低い型締め力のコンパクト機から数万キロニュートンを超える非常に大型のプレスまで広がっており、マイクロ部品と大型構造部品の両方の需要を反映しています。

主な特徴と技術概要

射出成形機はサイクリックシステムとして動作します。ペレットはホッパーから入り、加熱されたバレル内をスクリューで搬送され、溶融物に可塑化され、ノズルを通じて閉じた金型に射出されます。キャビティ充填後、機械はパッキング/保持圧力を加え、部品が排出可能な固さになるまで冷却し、金型を開いて部品を取り出し、次のサイクルを開始します。

主な機械サブシステム

• 射出ユニット：ホッパー、バレル、スクリュー、ヒーターバンド、チェックバルブ、ノズルを含み、ショット量を計量し射出圧力を構築します。
• 型締めユニット：金型を閉じ、キャビティ圧力に抵抗し、金型開閉および突き出しストロークを提供します。トグルまたは油圧式型締めを使用する場合があります。
• 駆動システム：油圧シリンダ、電動サーボモーター、またはハイブリッドアーキテクチャを通じて運動と力を供給します。
• 制御システム：サイクル全体にわたって速度、位置、圧力、温度、タイミングを調整します。

典型的なプロセスパラメータ

• 射出圧力は樹脂、部品形状、肉厚に応じて通常約10,000～30,000 psiに達します。
• 型締め圧力は溶融射出圧力よりはるかに低いですが、キャビティ力に対抗して金型を閉じた状態に保つのに十分でなければなりません。ある情報源では典型的な型締め圧力を500～3,000 psiの範囲としていますが、実際の機械サイズは通常トン数またはキロニュートンで指定されます。
• 冷却は特に厚肉部品でサイクルタイムの大部分を占めることが多く、多くの製品で総サイクルタイムの大きな割合を占めます。
• 型締め力は数百キロニュートンのコンパクト機から数万キロニュートンの大型機まで利用可能で、ある商用ポートフォリオは280 kN～55,000 kN、別のものは500 kN～60,000 kNの範囲です。

材料とショット特性

• 熱可塑性樹脂は溶融、射出、冷却、再溶融を繰り返しサイクルできるため、最も一般的な原料です。
• 熱硬化性樹脂は硬化が不可逆的であり、使用中に再溶融しないため、特殊な機械およびスクリュー/バレル設計が必要です。
• マルチマテリアルおよびマルチショットシステムは、異なるポリマーまたは色を1つの金型に順次または同時に射出することを可能にし、二次組立を削減し機能統合を実現します。

定量的な性能ベンチマーク

エンジニアリングベンチマークは機械クラスと製品サイズによって大きく異なりますが、いくつかの実用的な指標が一般的に使用されています：

• プラスチック化時のローターまたはスクリュー速度は、大型で粘性が高いまたは熱に敏感な用途では低1桁rpmから、高速コンパクト機では数百rpmまで変化します。正確な範囲は樹脂とスクリュー設計に依存します。
• スループットは精密用途での1時間あたり数kgの小物部品生産から、包装や薄肉成形での非常に高い出力まで幅があり、ホットランナー金型および自動化と組み合わせた場合、システム全体のスループットはさらに高くなる可能性があります。
• 比エネルギー消費は最適化された全電動式システムで最も低く、古い油圧プラットフォームで最も高く、サーボ油圧式機械は中間的位置を占めます。実際の数値は部品形状、サイクルタイム、補助装置に強く依存します。
• 保持時間、冷却時間、減圧設定は、しばしばピーク射出力よりも部品品質に重要です。これらは収縮、ヒケ、反り、寸法安定性を制御するためです。

主なエンジニアリング変数

• 溶融温度
• 金型温度
• 射出速度
• 最大射出圧力
• パッキング圧力と時間
• 冷却時間
• スクリュー回復時間
• 型締め力と金型アライメント

種類とバリエーション

射出成形機は通常、駆動システム、型締めアーキテクチャ、用途特有の設計によって分類されます。

二次分類は材料プロセスによるもので、熱可塑性、熱硬化性、ガスアシスト、コインジェクション、マルチコンポーネント機械はすべて広範な機械ファミリー内の異なるプロセスバリエーションです。

用途と使用例

射出成形機は、複雑で再現性のあるプラスチック部品を良好な寸法一貫性で大量生産する必要がある場所で使用されます。

• 自動車：内装トリム、ハウジング、コネクタ、クリップ、構造モジュール、アンダーフード部品。中型から大型の横型機が一般的。
• 医療：注射器、診断ハウジング、薬物送達部品、実験室消耗品。電動式または高精度ハイブリッド機が好まれることが多い。
• 民生用電子機器および3C製品：デバイスハウジング、ボタン、コネクタ、精密外観部品。高再現性と低バリが重要。
• 包装：クロージャー、キャップ、薄肉容器、高キャビティ金型。高速機および自動化がよく使用される。
• 家電および家庭用品：パネル、ノブ、ハンドル、カバー。中型トン数の汎用プレスが主流。
• 産業および技術部品：ギア、ハウジング、治具、エンクロージャー。外観よりも寸法安定性が重要。
• インサート成形およびオーバーモールディング：金属インサート、ケーブル、ソフトタッチ層を統合する必要がある場合、立型機または特殊横型システムが使用される。

不適合なユースケースは非常に長期間の低量、高度にカスタマイズされた金属部品です。射出成形のツーリングコスト、金型複雑さ、サイクル経済性が機械加工、鋳造、またはアディティブマニュファクチャリングと比べて不利になるためです。

技術革新と自動化

現代の機械は単独のプレスではなく、自動化生産セルのノードとして機能することが増えています。

• サーボ駆動は従来の油圧システムと比較して応答性、再現性、エネルギー効率を向上させます。
• リアルタイムプロセス監視は圧力、位置、温度フィードバックを使用して充填およびパッキング動作を安定化します。
• ロボット部品取出はサイクルタイムを短縮し、ハンドリングダメージを低減します。
• 金型内センシングはキャビティ圧力制御および樹脂変動に対するより良い補正をサポートします。
• 統合組立および検査は主要サプライヤーによって広範な成形自動化プラットフォームの一部としてますます提供されています。

これらの革新は特に薄肉包装、精密医療部品、マルチキャビティ消費者製品で重要であり、小さな偏差でも目に見える欠陥や不良率を生じる可能性があります。

環境および持続可能性の側面

射出成形機はエネルギー使用、スクラップ生成、樹脂適合性、プロセス効率を通じて持続可能性に影響を与えます。

• エネルギー効率は通常、全電動式システムおよび改善されたサーボ油圧プラットフォームで最も優れており、特に短サイクルおよび頻繁なアイドル期間があるプラントで顕著です。
• 材料廃棄削減は正確なショット制御、閉ループ圧力監視、ホットランナーツーリング、最適化された立ち上げスクラップ削減によってサポートされます。
• リサイクル適合性は多くの熱可塑性樹脂で強く、材料特性および汚染制御が許容する場合にはリサイクル含有量の使用が可能です。
• サイクル効率は金型冷却、可塑化、自動化が十分に連携している場合、機械がキロワット時あたりにより多くの部品を生産できるため、単位エネルギー需要を低減します。

同時に、持続可能性のトレードオフは依然として重要です。高性能自動化は不良を削減できますが、資本集約度を高める可能性があり、先進的な電動機はプロセスに適合しない場合や補助システムが非効率な場合、自動的に低フットプリントを保証するわけではありません。

経済およびグローバル市場への影響

射出成形機はプラスチック加工業界で最も重要な資本資産の1つであり、スループット、部品品質、労働集約度、プラント柔軟性を決定します。

• 大手グローバルメーカーにはENGEL、KraussMaffei、Arburg、Sumitomo Heavy Industries、Sumitomo (SHI) Demag、Milacron、YIZUMIがあり、それぞれ機械クラス、トン数範囲、自動化統合に異なる強みを持っています。
• 競争差別化はますますエネルギー効率、デジタル制御、精度、サイクル信頼性、ロボットおよび金型監視システムとの統合に依存しており、型締め力だけではありません。
• 機械市場は自動車の電動化、医療消耗品、民生用電子機器の小型化、包装の下流需要と密接に結びついており、これらはすべて高い稼働率と安定したプロセスウィンドウを求めています。

機械購入は資本集約的であるため、購入者は購入価格だけでなく、エネルギー使用、メンテナンス、スペアパーツ、金型交換時間、スクラップ率を含む総所有コストを評価することがよくあります。

現在の課題と革新

いくつかの技術的および経済的圧力が現在の機械開発を形作っています。

• 脱炭素化およびエネルギーコスト圧力はユーザーをサーボ電動および最適化ハイブリッドプラットフォームへと押し進めています。
• リサイクルポリマーの加工は溶融流動性、汚染、湿気の変動性によりプロセスドリフトに対する感度が高まるため困難になる場合があります。
• 労働力不足は無人自動化、予知保全、ユーザーフレンドリーなインターフェースの必要性を加速させています。
• 医療および電子製品におけるより厳しい部品公差はより良いプロセス再現性および金型内センシングを必要とします。
• 大型部品成形は高トン数システムにおける型締め剛性、プラテンたわみ制御、均一充填を引き続き課題としています。

したがって、革新は適応型プロセス制御、より良いスクリューおよびバレル設計、低エネルギー駆動アーキテクチャ、機械セル統合に集中しています。

将来の見通し

射出成形機の将来は3つの収束するトレンドによって定義される可能性が高いです：

• より高度なデジタル化、より広範なセンサーネットワーク、データロギング、機械からシステムへの接続性を含む。
• より大きな電動化、特に精度、清浄性、エネルギー削減がより高い初期コストを正当化する機械において。
• 循環材料適合性、プロセッサーがリサイクル、リグラインド、およびエンジニアリングされた持続可能なポリマーで安定した性能をますます要求するようになる。

メーカーにとって最も重要な戦略的課題は、機械アーキテクチャを部品ファミリー、樹脂挙動、金型設計、自動化レベルに適合させることです。機械自体は依然として中核資産ですが、競争優位性はますますツーリング、材料、品質システム、生産分析との統合の有効性から得られるようになります。

要約

射出成形機は現代のプラスチック製造の基盤となるプレスであり、ポリマーペレットを制御された一連の溶融、射出、パッキング、冷却、排出を通じて精密部品に変換します。主要なバリエーションである油圧式、電動式、ハイブリッド式は力、精度、エネルギー使用、投資コストの異なるバランスをサポートし、自動化およびプロセス制御の継続的な進歩により、技術はよりクリーンで効率的になり、複雑で高品質なプラスチック製品に適したものになっています。
