Introducción
El equipo de pultrusión es el conjunto de maquinaria utilizado para fabricar perfiles de polímero reforzado con fibras continuas de sección transversal constante, como varillas, tubos, canales, ángulos, vigas, componentes de rejilla y barras de refuerzo. El principio fundamental es tirar de los refuerzos continuos a través de la impregnación de resina, el preformado, una matriz calentada y un sistema de corte, lo que distingue a la pultrusión de la extrusión y otorga al perfil final una alta resistencia longitudinal y consistencia dimensional.
En la práctica industrial, el equipo de pultrusión abarca desde líneas compactas para varillas pequeñas y perfiles eléctricos hasta sistemas de servicio pesado para elementos estructurales grandes, con arquitecturas de máquina típicamente organizadas en torno a un creel de fibras, un baño de resina o sistema de inyección, guías de preformado, una matriz calentada, un arrastre o extractor, y una sierra o unidad de corte volante. Las principales variantes incluyen extractores alternativos, sistemas continuos de oruga, extractores de abrazadera hidráulica y líneas servoaccionadas para un control de velocidad más preciso y mayor repetibilidad del proceso.
La pultrusión es especialmente importante en la construcción, la infraestructura eléctrica, el transporte, el sector marítimo, los suelos industriales y los entornos químicos resistentes a la corrosión, porque combina bajo peso con alta rigidez, rendimiento dieléctrico y resistencia a la humedad y los productos químicos. El proceso también enfrenta presiones de desarrollo continuas en eficiencia energética, control de calidad automatizado, mejoras en el manejo de resinas y la creciente necesidad de soportar sistemas de composites reciclables o de menor carbono.
Historia y desarrollo
La pultrusión evolucionó a partir de conceptos anteriores de procesamiento continuo de composites hasta convertirse en un proceso industrial maduro a medida que estuvieron disponibles matrices calentadas, sistemas de tracción controlados y métodos de impregnación de resina más fiables. El proceso se estableció porque ofrecía producción continua, secciones transversales consistentes y un grado comparativamente alto de automatización para perfiles reforzados con fibras.
Varios hitos dieron forma al equipo moderno de pultrusión:
- La adopción de matrices de acero calentadas permitió el conformado simultáneo y el curado termoestable, haciendo práctica la fabricación continua de perfiles para secciones compuestas estructurales.
- El desarrollo de sistemas de arrastre más estables, incluidas orugas y extractores alternativos hidráulicos, mejoró el control sobre la fuerza de tracción y la velocidad de línea para perfiles más grandes o más complejos.
- La integración de control servo, sistemas de dosificación y automatización secundaria amplió la pultrusión a entornos de producción más precisos y de alto rendimiento, incluidos sistemas industriales personalizados y manipulación automatizada aguas abajo.
Visión general técnica
El equipo de pultrusión funciona manteniendo las fibras continuas bajo tensión mientras se aplica la resina, se conforma, se cura y se extrae a una velocidad controlada. El proceso está acoplado térmica y mecánicamente: la velocidad de línea debe coincidir con la cinética de curado, la temperatura de la matriz, la viscosidad de la resina y la fuerza de tracción permitida sobre el perfil emergente.

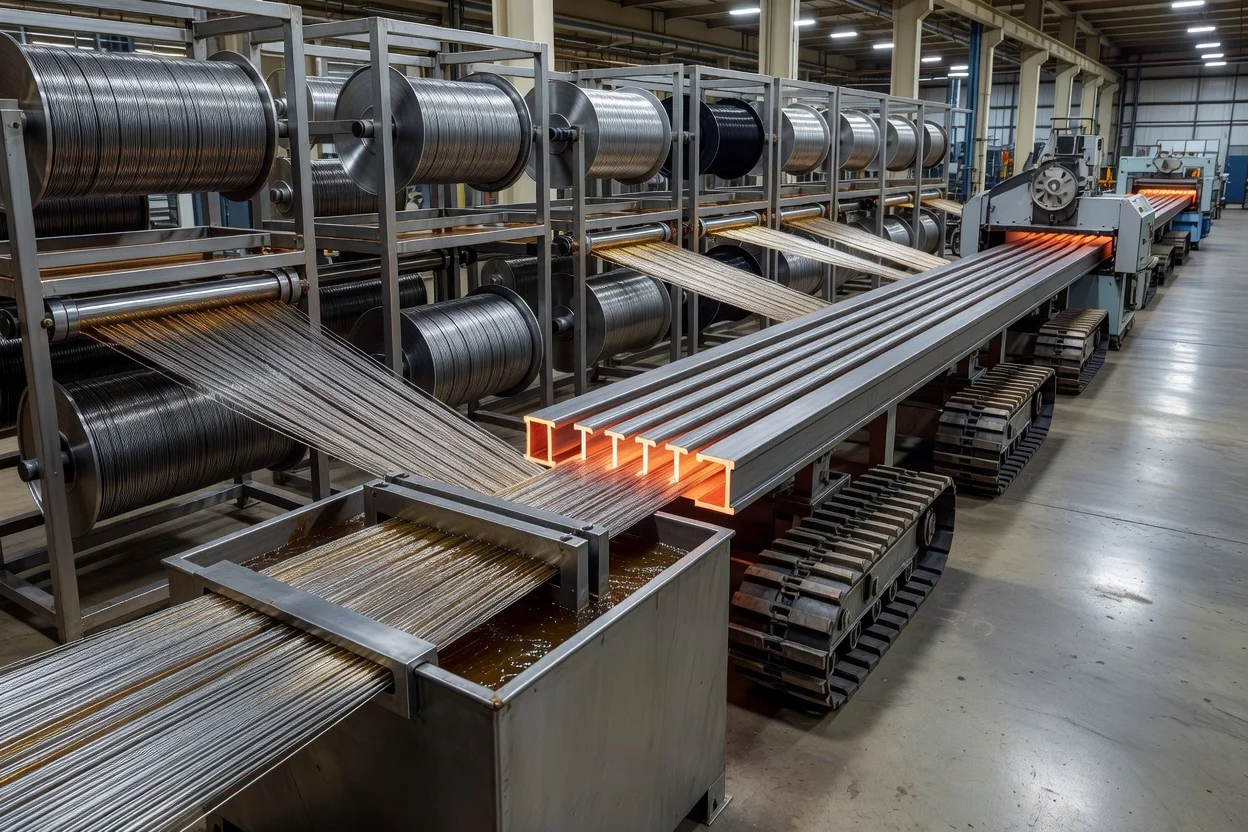

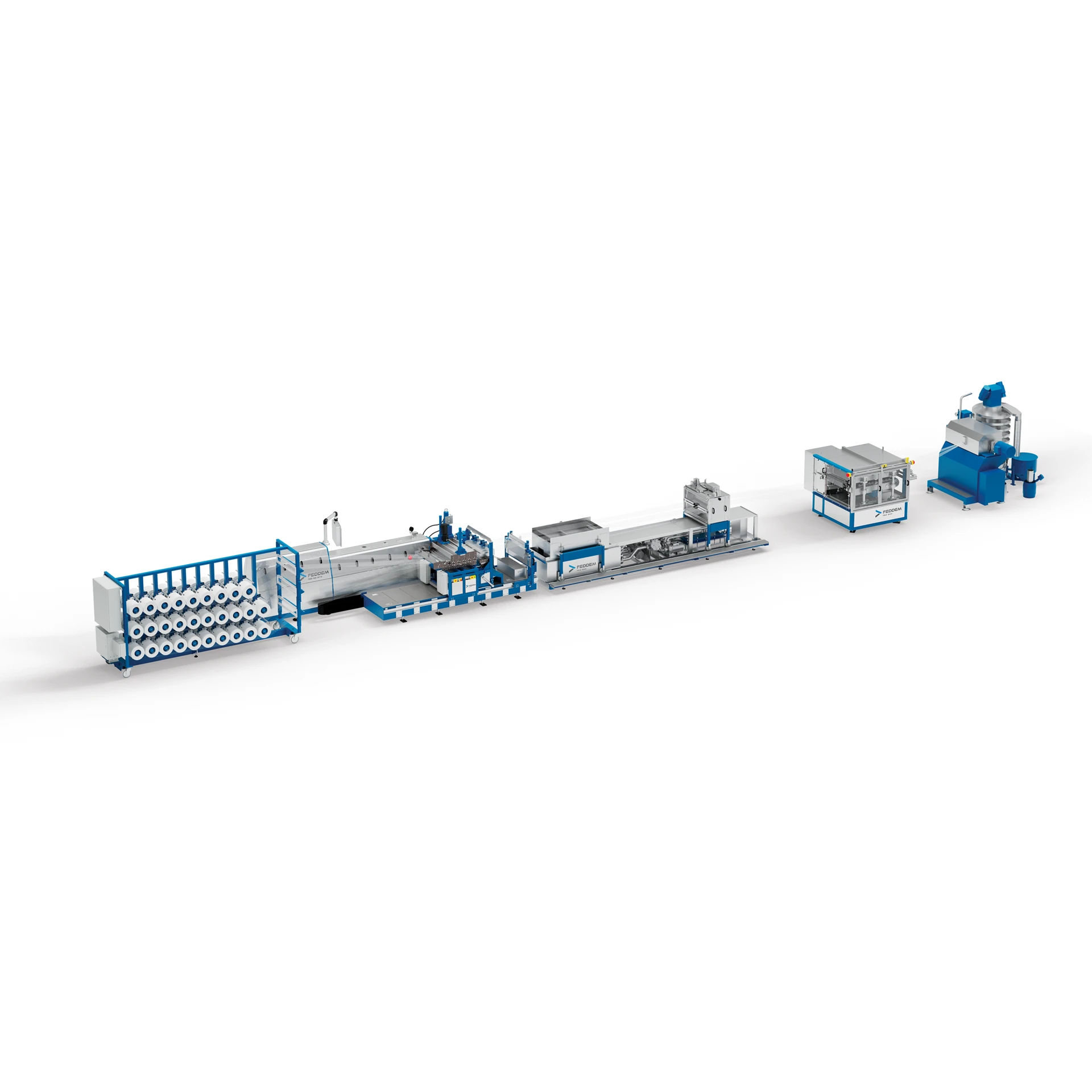

Una línea de pultrusión típica incluye:
- Creel o bastidor de fibras para mechas, esteras o refuerzos cosidos.
- Unidad de impregnación de resina, ya sea un baño abierto o un sistema de inyección/dosificación.
- Sección de preformado para consolidar el refuerzo humedecido y eliminar el exceso de resina.
- Matriz calentada donde se produce el conformado y la polimerización.
- Extractor/arrastre que utiliza orugas o abrazaderas hidráulicas para mantener una tensión constante.
- Sierra de corte para el control de longitud y el acabado aguas abajo.
Rangos de ingeniería típicos
Las líneas de pultrusión son altamente específicas de la aplicación, pero las referencias industriales publicadas indican varios rangos de operación comunes:
| Parámetro | Rango típico | Notas |
|---|---|---|
| Velocidad de línea | 0.5–3.0 m/min | Se utilizan velocidades más bajas para perfiles gruesos o muy complejos. |
| Temperatura de la matriz calentada | 120–180°C | Típica para sistemas de curado termoestable. |
| Fuerza de tracción | 5 kN–500 kN | El amplio rango refleja desde barras pequeñas hasta perfiles estructurales pesados. |
| Fuerza máxima de pul en sistemas de investigación/industriales más pequeños | 20–100 kN | Reportado para clases de equipo y líneas específicas. |
| Envolventes de máquinas para perfiles grandes | hasta 500 × 250 mm² o 750 × 350 mm² | Indicativo de capacidad para secciones pesadas. |
La matriz es uno de los componentes más críticos. En la práctica, los moldes de pultrusión suelen ser de acero de alta aleación, de aproximadamente 0.75–1.5 m de longitud, con superficies internas pulidas y a veces cromadas para reducir la fricción y mejorar el acabado superficial. Para secciones huecas, se puede añadir un mandril para formar la geometría interna y mantener la estabilidad dimensional.
Sistemas de materiales
La mayoría del equipo de pultrusión está optimizado para matrices termoestables como poliéster, éster de vinilo, epoxi y poliuretano. Los refuerzos suelen incluir fibra de vidrio, fibra de carbono y aramida, siendo la fibra de vidrio la dominante en muchas aplicaciones de construcción y servicios públicos por su coste y resistencia a la corrosión. También existen sistemas de pultrusión termoplástica, pero requieren una gestión térmica y estrategias de impregnación diferentes.
Tipos y variaciones
El equipo de pultrusión se clasifica comúnmente por el método de tracción, el tamaño del perfil y el grado de automatización.
- Sistemas de tracción alternativa utilizan movimiento de sujeción y retorno y son adecuados para muchas operaciones de servicio medio.
- Sistemas continuos de oruga proporcionan tracción ininterrumpida y se utilizan ampliamente para una producción estable de alto volumen.
- Sistemas hidráulicos de arrastre se prefieren para perfiles pesados que requieren alta fuerza de tracción y sujeción robusta.
- Líneas servoaccionadas mejoran la precisión de velocidad y la repetibilidad del proceso, especialmente donde las tolerancias de calidad del perfil son estrictas.
- Sistemas personalizados de servicio pesado se diseñan para secciones estructurales grandes, secciones transversales únicas o células de producción especializadas.
Una distinción práctica es entre líneas de perfiles estándar y líneas de propósito especial. Las líneas estándar se dirigen a vigas, canales, varillas y tubos, mientras que el equipo de propósito especial puede soportar barras de refuerzo, rejillas, largueros de escalera, núcleos de aisladores o perfiles compuestos híbridos.
Aplicaciones y usos
El equipo de pultrusión se utiliza ampliamente donde se necesitan piezas compuestas largas de sección constante con alta rigidez y resistencia a la corrosión.
- Construcción e ingeniería civil: vigas, canales, componentes de puentes, pasamanos, escaleras, rejillas y elementos de refuerzo.
- Infraestructura eléctrica y de servicios públicos: aisladores, travesaños, soportes de bandejas de cables y piezas estructurales dieléctricas.
- Instalaciones marítimas y costeras: escaleras, barandillas, pasarelas y elementos estructurales expuestos al agua salada.
- Procesamiento químico y plantas industriales: plataformas resistentes a la corrosión, suelos enrejados y elementos de soporte.
- Transporte y movilidad: rigidizadores ligeros y perfiles estructurales para aplicaciones seleccionadas de vehículos y equipos.
- Energía renovable e infraestructura especializada: estructuras de soporte y componentes resistentes a la corrosión en entornos exigentes.
Un uso comparativamente inadecuado son las piezas altamente decorativas o de geometría variable, porque la pultrusión está diseñada para secciones transversales constantes y no es adecuada para cambios complejos de forma tridimensional.
Control de proceso y calidad del producto
La calidad en la pultrusión depende de un control preciso de la absorción de resina, la alineación de fibras, la temperatura de la matriz y la velocidad de tracción. El exceso de resina puede aumentar la fragilidad o el contenido de vacíos, mientras que una humectación insuficiente puede reducir la resistencia interlaminar y la integridad superficial. La fuerza de tracción debe permanecer lo suficientemente estable para evitar ondulaciones de las fibras, deriva dimensional o curado incompleto dentro de la matriz.
Los indicadores de calidad importantes incluyen:
- Tolerancia dimensional y estabilidad de la sección transversal.
- Calidad del acabado superficial, especialmente en perfiles arquitectónicos visibles.
- Contenido de vacíos y grado de curado.
- Fracción de volumen de fibra y rendimiento mecánico longitudinal.
Innovaciones tecnológicas y automatización
El equipo moderno de pultrusión incorpora cada vez más:
- Sistemas de arrastre controlados por servo para una regulación de velocidad más precisa.
- Dosificación e inyección de resina de circuito cerrado para reducir residuos y mejorar la consistencia de la impregnación.
- Zonificación digital de temperatura en matrices calentadas para adaptar la progresión del curado al grosor del perfil.
- Automatización secundaria para corte, apilado, manipulación y, en algunos casos, mecanizado aguas abajo.
- Adquisición de datos y monitorización de procesos para repetibilidad, trazabilidad y mantenimiento predictivo.
Las plataformas orientadas a la investigación también exploran la mezcla y dosificación integradas, la capacidad termoplástica híbrida y tecnologías de preformado especializadas para arquitecturas de refuerzo complejas.
Aspectos ambientales y de sostenibilidad
El equipo de pultrusión tiene varias ventajas de sostenibilidad en comparación con muchos procesos de composites discontinuos porque es continuo, eficiente en materiales y adecuado para productos estructurales de larga duración. El proceso puede reducir los residuos mediante dosificación controlada y producción de forma casi neta, y sus productos suelen ofrecer una larga vida útil en entornos corrosivos, reduciendo la frecuencia de reemplazo.
Al mismo tiempo, la pultrusión sigue dependiendo de la energía porque el curado termoestable requiere matrices calentadas y operación de línea controlada. Los temas clave de sostenibilidad incluyen:
- Gestión energética mejorada en el calentamiento de matrices y el arranque de línea.
- Reducción de residuos de resina mediante dosificación y sistemas de impregnación cerrados.
- Mayor compatibilidad con formulaciones de resina de menor emisión y química de base biológica cuando lo permitan los requisitos de rendimiento.
- Mayor atención a la reciclabilidad al final de la vida útil, que sigue siendo un desafío estructural para muchos productos compuestos termoestables.
Impacto económico y en el mercado global
El equipo de pultrusión apoya una cadena de suministro global que abarca fabricantes de maquinaria, productores de perfiles y fabricantes aguas abajo. Las empresas del segmento incluyen especialistas en maquinaria como Pultrex, la división de maquinaria de Strongwell, Kent Pultrusion, PulFORCE y fabricantes regionales en Europa y Asia. Algunos productores se centran en líneas completas llave en mano, mientras que otros destacan en matrices personalizadas, extractores o automatización secundaria.
Económicamente, la pultrusión resulta atractiva cuando:
- Los perfiles son largos y repetitivos.
- La resistencia a la corrosión puede reducir el coste del ciclo de vida.
- El alto rendimiento compensa la herramienta y la inversión en maquinaria.
- La consistencia dimensional es crítica para la instalación y el montaje.
Retos e innovaciones actuales
El equipo de pultrusión enfrenta varios desafíos técnicos y comerciales:
- Gestión del exotermo de curado y gradientes de temperatura en perfiles gruesos.
- Manejo de fuerzas de tracción más altas sin dañar las fibras ni reducir la vida útil de la matriz.
- Equilibrio entre productividad y calidad en secciones de pared gruesa o complejas.
- Ampliación de la compatibilidad con sistemas de composites reciclables o termoplásticos.
- Mantenimiento de una estabilidad de proceso estricta a medida que fluctúan los costes de mano de obra, resina y energía.
La innovación continua se centra en controles más inteligentes, estrategias de impregnación mejoradas, materiales de matriz más duraderos y sistemas que reducen la dependencia del operador al tiempo que mejoran la trazabilidad.
Perspectivas futuras
El futuro del equipo de pultrusión probablemente estará marcado por una mayor automatización, una monitorización de procesos más sofisticada y un desarrollo más amplio de materiales. Se espera que la demanda siga siendo más fuerte en infraestructuras, servicios públicos y mercados industriales propensos a la corrosión, donde los beneficios de rendimiento de los perfiles pultruidos están bien establecidos.
Los próximos pasos probables incluyen:
- Mayor control de línea digitalizado con retroalimentación de calidad basada en sensores.
- Mejor optimización energética en zonas de curado y manipulación aguas abajo.
- Uso más amplio de arquitecturas de máquina personalizadas para perfiles grandes y especializados.
- Mayor interés en la pultrusión termoplástica y sistemas compuestos híbridos.
La competitividad a largo plazo del equipo de pultrusión dependerá de si los fabricantes de maquinaria pueden combinar productividad, menor intensidad energética y mejor circularidad con el rendimiento mecánico que ha convertido a los composites pultruidos en un elemento básico del refuerzo estructural y el diseño resistente a la corrosión.
