導入
マシン・ビジョン・システムは、産業機器が製品を検査し、寸法を測定し、部品を識別し、組立を検証し、ロボットをリアルタイムでガイドできるように、視覚情報を捕捉、処理、解釈する自動化イメージング・システムです。プラスチック加工では、高速ライン、透明または反射素材、厳しい外観公差、可変部品形状により、手動検査が不完全になり、サンプリングベースの品質管理の信頼性が低下するため、特に価値があります。
典型的なマシン・ビジョン・システムは、カメラ、照明、光学系、処理ハードウェア、ソフトウェアを組み合わせて、画像を合格/不合格の判定、測定、分類、またはロボット座標に変換します。プラスチック製造では、射出成形、押出成形、真空成形、ブロー成形、リサイクルラインなどで、表面欠陥検出、存在/不在チェック、ラベル検査、寸法計測、コード読み取りなどのタスクに使用されています。
この分野は、初期の工業用自動光学検査から、高解像度センサー、2Dおよび3Dイメージング、AIベースの画像解析を統合した現代システムへと発展しました。現在のシステムは、サステナビリティの圧力によっても形作られており、インライン検査によりスクラップ削減、再加工防止、リサイクル含有製品の品質向上に寄与しますが、設備投資、照明の複雑さ、統合要件も増加します。
歴史と発展
工業用マシン・ビジョンは20世紀後半に登場し、最初に電子機器、半導体、自動車製造で普及し、その後工場自動化全般に広がりました。基本的な考え方は、人間の視覚検査を、生産ライン上の制御されたイメージングとソフトウェアベースの意思決定に置き換えることでした。
その進化を定義するいくつかのマイルストーンがあります：
- 1990年代の産業採用： マシン・ビジョンは、実験室やニッチな検査用途から、高容量産業オートメーション、特に自動光学検査へと移行し始めました。
- 標準化された現場統合： 産業用通信と相互運用性の取り組みにより、マシン・ビジョンはスタンドアロンカメラステーションではなく、現場データソースとして正式に位置づけられました。
- AIとディープラーニングの統合： 現代のシステムは、テクスチャ、色、表面外観の変動でルールベース検査が苦戦する場合に欠陥分類を改善するため、機械学習とディープラーニングをますます活用しています。
プラスチック加工では、多くの欠陥が微妙、断続的、またはプロセス変動に起因するため、この進化は特に重要であり、定期サンプリングよりも全ライン光学検査が効果的です。
技術概要
マシン・ビジョン・システムは通常、照明、画像捕捉、画像処理、解析、出力/インターフェースの5つの機能段階を通じて動作します。部品は通常、ソフトウェアが背景から特徴を分離して信頼できる判定を下せるよう、安定した位置と照明状態で提示する必要があります。
コアコンポーネント
- 照明： リングライト、バックライト、同軸照明、ドーム照明、構造化光、ストロボ照明などが、光沢、暗色、透明、テクスチャ、曲面プラスチック表面にコントラストを生み出すために選択されます。
- 光学系とレンズ： 解像度、視野、作動距離、歪み制御により、成形部品、フィルムウェブ、ペレットストリームを正確に検査できるかどうかが決まります。

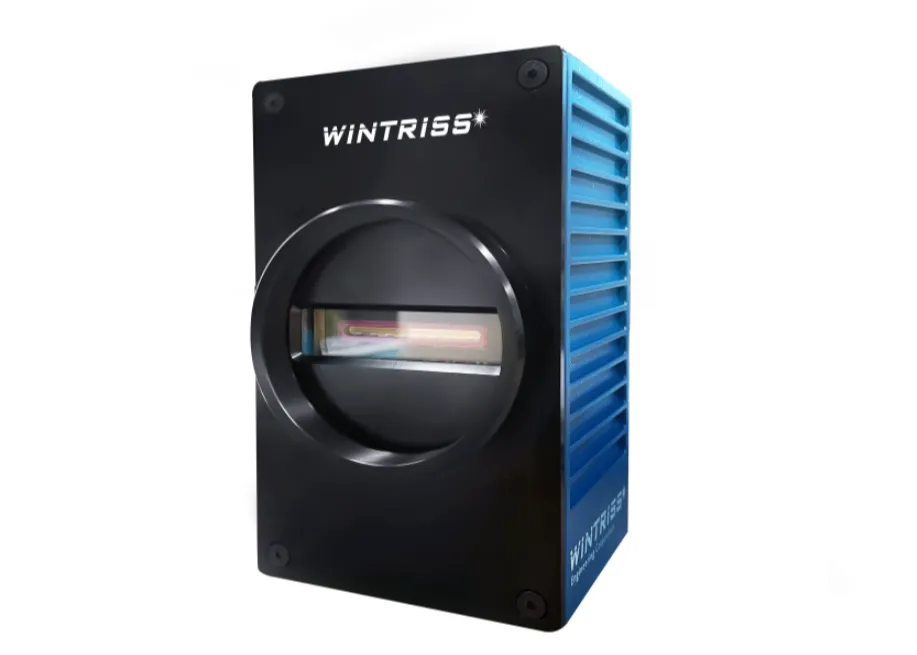

- カメラとセンサー： エリアスキャンカメラは個別部品に一般的で、ラインスキャンシステムは連続ウェブ、プロファイル、移動シートにしばしば使用されます。

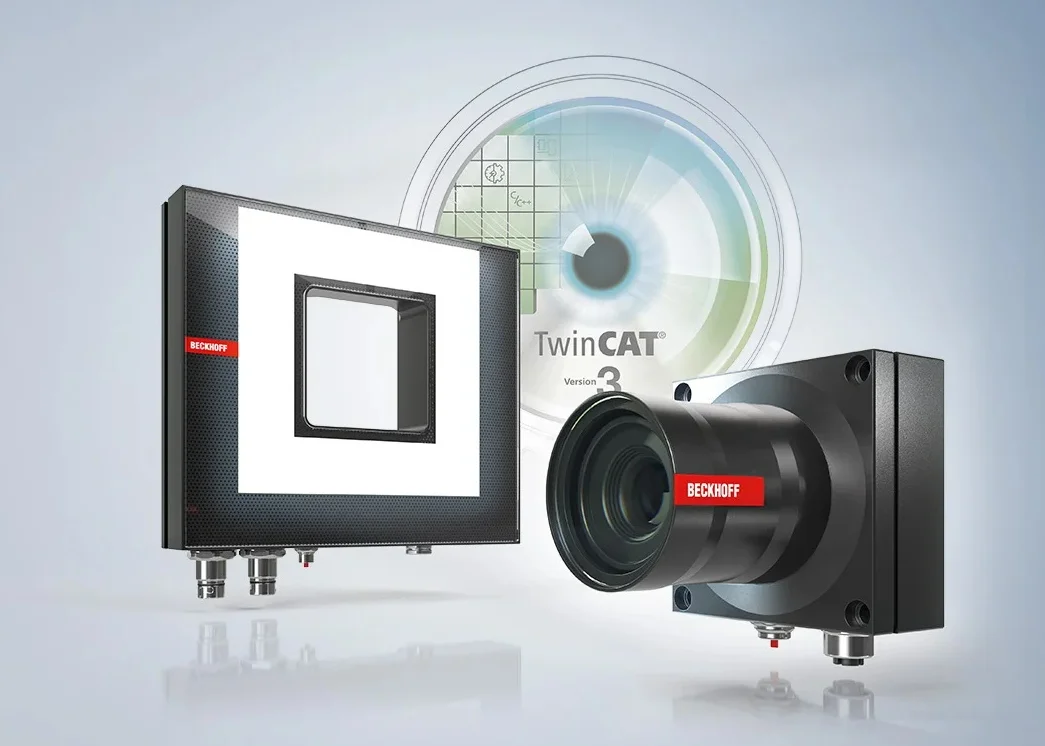

- 処理ユニット： 産業用PC、スマートカメラ、または組み込みビジョンコントローラが画像解析を実行し、PLC、ロボット、またはリジェクト機構と通信します。
- ソフトウェア： アルゴリズムは、エッジ検出、テンプレートマッチング、OCR、欠陥セグメンテーション、測定、またはAIベース分類を実行する場合があります。
プラスチック用途における典型的な性能範囲
- スループット： 精密成形セルでは1分あたり数十個から、連続稼働の高速ウェブや包装ラインまで検査可能です。
- 寸法検査： 非接触計測は、穴位置、バリ、ショートショット検出、ゲート残渣、壁完全性、ボトルまたはキャップ形状に一般的に使用されます。
- 表面欠陥検査： 傷、ヒケ、黒点、汚染、焼け跡、ウェルドライン異常、ボイド関連外観問題、成形または押出製品の印刷欠陥を検出します。
- コード検査： OCRおよびバーコード読み取りは、包装、プリフォーム、クロージャー、完成品のトレーサビリティをサポートします。
- 3Dビジョン： 構造化光またはステレオシステムは、変形部品、積み重ね品、不規則表面の位置特定に深度情報を追加します。
定量検査に関する注記
- 遠心脱水後の残留水分： プラスチックリサイクルおよび洗浄ラインでは、遠心脱水されたフレークは、ポリマー、フレークサイズ、設備構成により乾燥機出口で低1桁パーセント程度になることが多く、これはボトルtoボトルおよびエンジニアリングプラスチックリサイクルで下流熱乾燥が一般的である理由の1つです。正確な残留水分はプロセス固有であり、ビジョン単独ではなくインラインまたは実験室法で検証されます。
- フレークサイズ： リサイクルプラスチックフレークは、PETボトルリグラインドで約10–12 mmの範囲が一般的ですが、スクリーンおよび造粒により特定の再利用目標向けに狭い分布が得られます。
- 造粒連動検査ラインのローター速度： リサイクルまたはリグラインド処理でビジョンを切断またはサイズ検証と組み合わせる場合、上流造粒機は設計により数百から数千rpmで動作しますが、ビジョン検査自体は通常ローター速度ベースではなくライン速度ベースです。
- 比エネルギー消費： ビジョンシステムはヒーター、ドライブ、コンプレッサに比べて通常マイナーな電気負荷ですが、高強度照明、産業用PC、空気噴出装置は特に大型多ステーション検査ラインで全体として重要になる場合があります。
種類とバリエーション
| 種類 | 主な用途 | 強み | 限界 |
|---|---|---|---|
| 2Dマシン・ビジョン | 存在/不在、印刷、色、表面、測定チェック | 成熟、高速、コスト効率が高い | 深度情報が限定的 |
| 3Dマシン・ビジョン | 高さ、体積、変形、表面トポロジー | 反りや不規則部品に優れる | コストと統合の複雑さが高い |
| スマートカメラ | 単一ステーションでのコンパクト検査 | 容易な展開、低フットプリント | 複雑な多段階解析に柔軟性が低い |
| PCベースシステム | 高複雑度検査とデータ処理 | 最高の柔軟性と演算能力 | エンジニアリング工数が大きい |
| ラインスキャンシステム | ウェブ、フィルム、シート、連続プロファイル | 連続製品に優れる | 同期モーションと照明が必要 |
| ディープラーニングビジョンシステム | 複雑欠陥と分類 | 変動に対する許容度が高い | トレーニングデータと検証が必要 |
プラスチック加工では、成形部品・包装向け2Dシステムと、フィルム、シート、ラベル、プロファイル、不規則リサイクル原料ストリーム向けラインスキャンまたは3Dシステムが最も一般的です。
プラスチック加工における用途
マシン・ビジョン・システムは、外観、形状、シール完全性、トレーサビリティに製品品質が依存する場合に特に、プラスチック加工業者が高速で一貫した検査を必要とする場所に展開されます。
- 射出成形： ショートショット、バリ、反り、ヒケ、汚染、インサート欠落、ゲート問題、組立完全性をチェック。

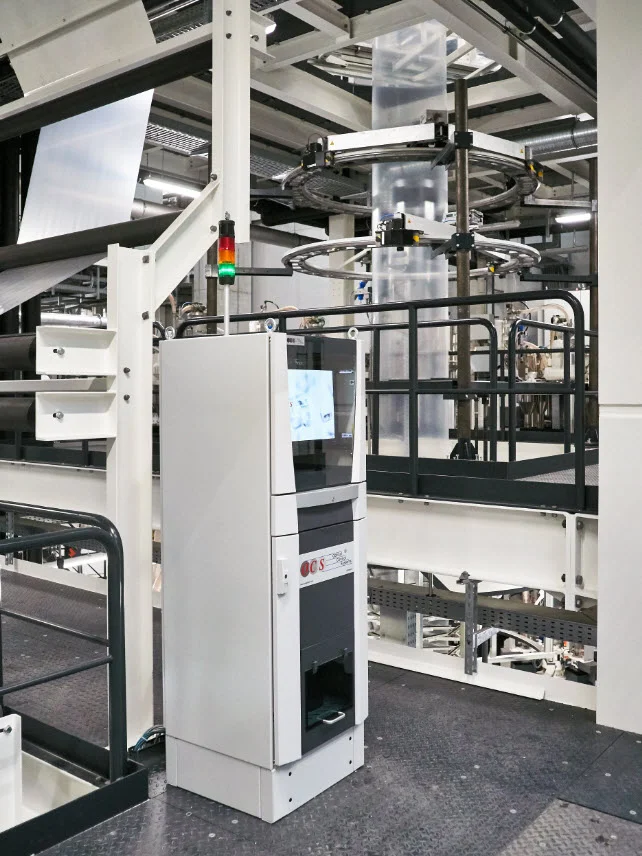

- 押出成形： プロファイル寸法、表面欠陥、ゲル、メルトフラクチャー、色均一性、パイプ、シート、フィルム、ケーブルジャケットの印刷位置ずれを検査。
- ブロー成形： ボトルネック形状、壁対称性、パリソン関連欠陥、パネリング、ラベル位置を検証。
- 真空成形： 不完全成形、トリミング欠陥、寸法偏差、部品変形を検出。
- 包装・ラベル： ロットコード読み取り、ラベル検証、キャップ・シール位置確認、包装向き確認。
- プラスチックリサイクル： 色、ポリマー種別、汚染レベルで材料ストリームをソートし、フレーク、リグラインド、ペレットの品質管理を支援。
- ロボットハンドリング： ピックアンドプレース、組立、ソートセル向け部品位置・向きデータを提供。
不向きな用途の1つは制御された照明なしの高変動透明フィルム検査です。素材の低コントラストと反射率により、光学系を慎重に設計しない限り欠陥検出が不安定になります。
典型的な欠陥と検査対象
プラスチックでは、マシン・ビジョンは通常以下を検出するよう設定されます：
- 表面汚染
- 黒点とゲル
- 傷と擦り傷
- ショートショットと充填不足
- バリとトリミング欠陥
- 反りと変形
- 寸法ドリフト
- ラベル位置ずれ
- 色違いまたはバリエーション違い部品
- 組立品の欠品
これらの検査により、顧客苦情、下流組立不良、規格外生産によるスクラップを低減します。
技術革新と自動化
現代のシステムは、変動する照明、テクスチャ、部品外観下での堅牢性を高めるため、古典的画像処理と機械学習およびディープラーニングをますます組み合わせています。これは、表面が光沢、マット、半透明、着色、テクスチャ、リサイクル素材であることが多く、ルールベース検査を複雑化するプラスチックで特に有用です。
主な革新：
- AI支援欠陥分類： 部品ごとに欠陥外観が異なる場合の誤リジェクトを低減。
- 3D計測： 反り成形部品、トリミングエッジ、不均一表面の測定を改善。
- インライン閉ループ制御： ビジョンデータはリアルタイムでリジェクトステーション、ロボット補正、金型調整、プロセスアラームをトリガー可能。
- エッジコンピューティング： スマートカメラと組み込みプロセッサはレイテンシを低減し、機械統合を簡素化。
- トレーサビリティ統合： ビジョンシステムはMES、ERP、シリアル化ワークフローとますます連携し、生産記録とリコール対応を支援。
環境・サステナビリティ面
マシン・ビジョンは、主に初回通過率向上、スクラップ削減、プロセス変動の早期検出によりサステナビリティを支援します。プラスチック加工では、リグラインド、再加工、廃棄に回る不良材料量を低減でき、コストとサーキュラーエコノミー目標の両面で重要です。
また、ポストコンシューマーまたはポストインダストリアル原料にしばしば見られる大きな変動性に対応することで、リサイクル含有率向上を支援します。一方、ビジョンシステム自体はカメラ、照明、コントローラ、メンテナンスを必要とするため、ネットの環境利益は欠陥低減が追加設備フットプリントと電力使用を上回るかどうかに依存します。
経済・世界市場への影響
マシン・ビジョンは自動車、電子機器、包装、プラスチック加工における自動製造の基幹技術となり、広範に採用されています。プラスチックでは、その価値は検査ハードウェア自体よりも、下流組立の保護、保証リスク低減、人間による視覚チェックに頼れない高スループットラインの支援にあります。
市場は複数の経済要因で形作られます：
- 労働力不足と上昇する人件費により、自動検査需要が増加。
- 品質・トレーサビリティ要件、特に規制対象包装、医療、自動車サプライチェーンで重要。
- スクラップ削減経済性、少量のリジェクト率低減が高容量ラインでシステムコストを正当化。
- 統合コスト、照明、機械固定具、PLC通信、検証を含む場合に相当な額になる。
現在の課題と革新
強力な利点があるにもかかわらず、マシン・ビジョンシステムはプラスチック加工でいくつかの工学的課題に直面します：
- 反射・透明素材は標準照明ジオメトリを無効化する場合がある。
- 部品変動（金型摩耗、色変更、リサイクル含有、プロセスドリフト）により誤リジェクトが発生。
- AIモデルを品質重要用途で使用する場合の検証複雑さが増大。
- 環境汚染（埃、蒸気、オイルミスト、水滴）により画像品質が低下。
- 段取り替え要求により、部品ファミリーやSKU間で迅速に適応する必要がある。
現在の革新は、より良いセンサー融合、容易な設定、高速モデルトレーニング、困難表面向けの堅牢な照明戦略に焦点を当てています。
将来展望
プラスチックにおけるマシン・ビジョンの次の段階は、適応型検査、3D知覚、プロセス制御との緊密統合を強調する可能性が高いです。加工業者がさらなる自動化とリサイクル含有率向上を追求するにつれ、ビジョンシステムは品質ゲートだけでなく、生産を安定化させるプロセスセンサーとしても機能するようになります。
将来のシステムは、よりコンパクトで、ソフトウェア定義され、手動調整を減らして低コントラスト・高変動プラスチック製品を扱えるようになると予想されます。最も重要な競争優位性は、画像データをライン速度で安定した実行可能な製造決定に変換する能力である可能性が高いです。
