注塑机，多组分

介绍

多组分 注塑机 是专业注塑系统，可在单一协调周期内用两种或更多材料、颜色或功能层生产一个集成塑料部件。它们用于结合刚性与弹性、结构强度与软触表面、透明与有色区域等特性，同时减少或消除二次组装操作。

在工业实践中，这些机器也被称为 双色、2K、多色 或 多材料 注塑系统，尽管有些用户将 多组分 保留给配备两个或更多独立控制注射单元且模具布置可将第一射 reposition 到下一工序的机器。典型配置包括旋转台、转台、移动型芯、转移系统、型芯后退机构以及平行或 L 型、V 型或 S 型注射单元布局。

该技术已在汽车照明、消费品、医疗器械、电气元件和软触功能件中变得重要，因为它改善了设计集成、零件质量和工艺效率。同时，它对模具设计、同步、材料相容性和资本成本提出了更高工程要求，这意味着其经济价值在很大程度上取决于零件复杂性、生产批量以及所消除的下游组装成本。

历史与发展

早期的多组分加工是从传统注塑成型演变而来，制造商希望在一个零件中结合多种材料，而不是分别成型后再组装。关键技术突破是将 多注射单元 与 模具 reposition 机构 配对，允许精确放置第一射后再添加第二种材料。

塑造现代细分市场的几个里程碑：

• 旋转与转移成型概念 通过将预成型基材移入对位位置进行包覆成型，实现了首批实用的双材料零件。
• 共注与夹心结构 通过控制两种熔体的顺序和分布，超越简单包覆成型，创造皮芯效果或装饰表面效果。
• 工业化多射平台 配备伺服控制旋转台、模块化单元布置和自动化接口，使该工艺适用于汽车、医疗和消费品制造的高批量生产。

近期发展聚焦于更小的机器占地、更紧凑的旋转精度、更灵活的单元布局和更好的数字化工艺控制。制造商现提供两组分、三组分和四组分成型配置，包括旨在减少占地同时扩大模具兼容性的并行多单元架构。

技术概览

多组分 注塑机 保留标准注塑机的核心架构——注射单元、合模单元 和 模具组件——但增加了额外的注射单元和特殊的模具运动或转移功能。机器可根据工艺变型和模具设计顺序或同时注射材料。

主要工作原理

首先注射第一种材料形成基材或基础部件，然后 reposition 零件或重新配置型腔，以便将第二种材料注射到正确位置。材料之间的结合可能是 机械、热、化学 或这些方式的组合，取决于树脂配对、表面温度和界面设计。

典型机器元件

• 两个或更多注射单元，用于分离材料、颜色或粘度。

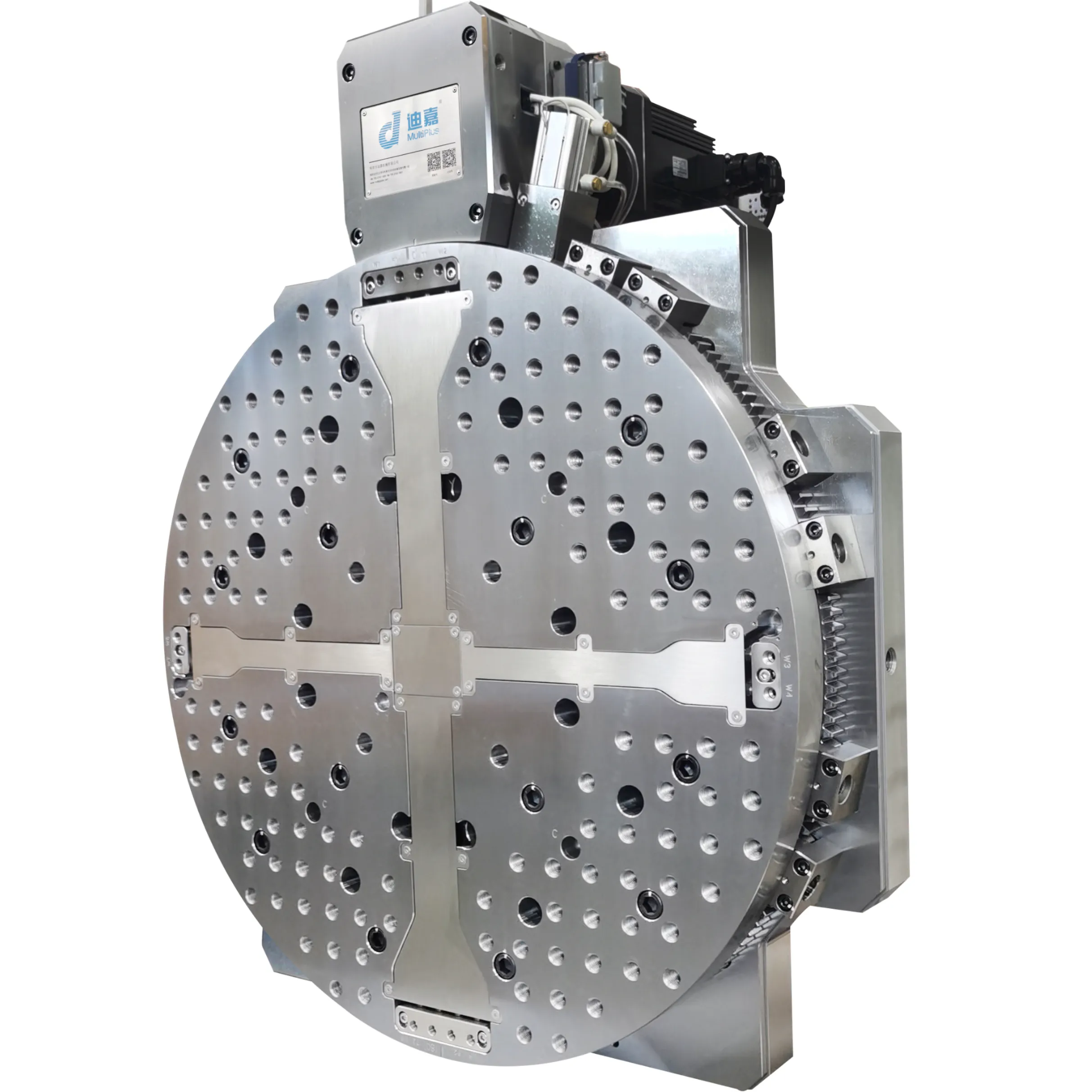

• 旋转台、转台、转移系统或移动型芯，用于 reposition 零件或创建新的型腔区域。
• 专用模具设计，带有单独浇口、热流道、冷流道、滑块或可缩回型芯。

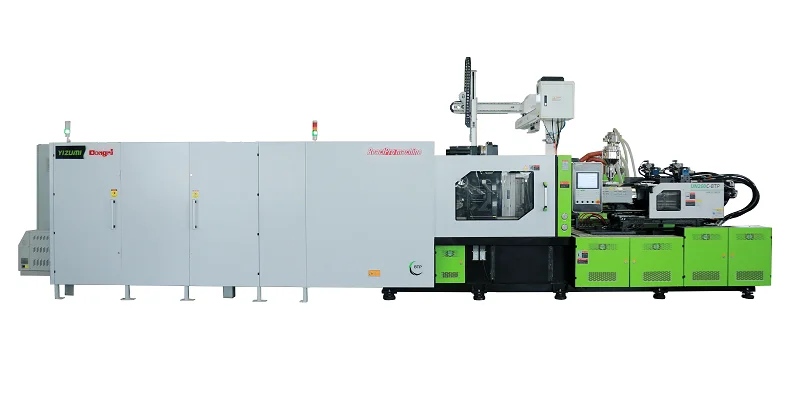

• 自动化系统，如用于嵌件装载、零件转移和脱模的机器人。
• 伺服电动或伺服液压驱动系统，用于精确分度、射胶控制和重复性。

技术基准

已发布的示例显示，现代多组分机器同时针对精度和高产量输出进行了工程化：

• 旋转定位精度 在某些高端两板式多组分系统上可达 ±0.005°。
• 旋转角度 通常包括双色生产的 180° 和三色布置的 120°。
• 注射单元布局 可根据机器系列和应用范围从 2 到 6 个单元 不等。
• 产量 因零件尺寸和聚合物而异，但工业系统通常覆盖从小精密零件到较大汽车部件；制造商产品组合从紧凑 压机 到适配更大模具的更大平台。
• 离心脱水后的残余水分 不是压机本身的定义指标，但在集成回收或再加工线中通常指定为低百分比范围；例如，清洗和切片制备系统通常在下游挤出或成型前以降低水分率为目标。由于多组分成型主要是成型工艺而非清洗工艺，水分控制通常由上游干燥管理而非机器本身。

工艺变型

类型与变型

多组分机器通常按 机器布局、组分数 和 模具运动策略 分类。

按机器布局

• 卧式多组分机器 常见于汽车和消费品领域，自动化零件转移和高产量很重要。
• 立式机器 常用于嵌件包覆成型、重力敏感嵌件或紧凑单元集成。
• L 形、V 形、S 形和平行单元布局 用于平衡占地、易接近性和模具几何。

按组分数

• 两组分机器 最常见，用于刚-软、颜色-功能和基材-包覆组合。
• 三组分机器 增加另一材料或颜色层，通常用于复杂美学或功能件。
• 四组分及更高配置 存在于需要一个周期内多层、多种材料或多种颜色的专业应用。

按工艺策略

• 顺序包覆成型 是需要强界面控制的集成件的主导方法。
• 同时或近同时注射 用于需要层流结构或复合效果的场合。
• 嵌件辅助多组分成型 将金属或预成型嵌件与多种聚合物结合，常用于医疗或电气产品。

应用与用途

多组分注塑最适合能从在一个成品件中结合不同性能轮廓的产品中受益。常见领域包括：

• 汽车
  • 软触控制、照明透镜、密封件、饰框和内饰件
  • 单一零件中的功能与装饰层
• 医疗与保健
  • 人体工程学握把、仪器外壳、密封件和包覆 LSR 部件
• 消费品
  • 牙刷、工具、厨具、按键、家电零件和个人护理用品
• 电气与电子
  • 开关、按键、外壳和多色指示器
• 包装与封口
  • 带集成密封环的封口主体和其他功能封口
• 光学与照明零件
  • 透明与有色结构、透镜外壳、导光件和装饰照明元件

不适合的应用是 无需混合材料或消除组装的简单高产量零件，因为当单一材料零件能更经济地满足要求时，额外的机器复杂性和 模具 成本通常不合理。

设计与工程考虑

多组分机器的性能较少取决于标称合模力，而更多取决于 界面控制、模具精度 和 各射之间的热协调。重要设计问题包括：

• 材料相容性，尤其是熔体温度、收缩行为、粘附和化学结合潜力。
• 浇口与流道设计，影响界面质量、颜色边界定义和压力平衡。
• 分度精度，尤其在旋转和转移系统中，错位可能导致飞边或配准不良。
• 周期时间管理，因为第二射通常必须在第一射仍处于有利于结合的温度时施加。
• 模具 复杂性，当滑块、型芯后退动作和多型腔结合在同一模具中时会急剧上升。

零件设计师经常使用该技术来替代原本需要超声波焊接、粘接、机械紧固或手动装配的组件。

技术创新与自动化

近期机器发展强调 伺服驱动精度、模块化注射单元布置 和 与机器人及数字化工艺监控的集成。某些系统采用集中单元布局以减少机器占地，同时保留对更广模具范围的访问。

自动化尤为重要，因为多组分生产通常需要在各射或各工位之间进行精确零件处理。机器人可放置嵌件、移动预成型件并取出成品件而不扰乱方向，从而提高重复性和支持更高产量。

数字化控制越来越多地用于协调：

• 射胶量一致性，
• 模具旋转定时，
• 压力与速度曲线，
• 多材料温度管理，
• 以及在线质量监控。

环境与可持续性方面

当多组分成型替代组装、减少废料并提高零件耐久性时，可支持可持续性。通过在一个周期内生产成品件，它可能降低搬运能耗、减少库存并消除下游连接或精整步骤。

其环境优势在以下情况最为明显：

• 通过功能集成实现 材料减量，
• 通过消除胶接或机械紧固子组件实现 废料减少，
• 通过局部材料布置实现 轻量化设计，
• 以及通过更好密封或耐磨表面实现 更长零件寿命。

该技术也有局限。模具 更复杂，机器平台更昂贵，某些材料组合在永久粘接后难以回收。对于循环经济应用，设计师越来越多地考虑 聚合物相容性、回用料 策略 以及粘接是否可分离或重新指定用于回收流。

经济与全球市场影响

多组分注塑在更广泛的 注塑机 市场中占据高端利基，因为它服务于性能、美学和组装减少证明更高资本成本合理的零件。ARBURG、KraussMaffei、WITTMANN BATTENFELD、Milacron、Haitian、YIZUMI、Tederic 等制造商在此细分市场提供系统或工艺系列，通常侧重于不同机器尺寸、布局和应用优势。

当工艺减少以下方面时，经济理由最强：

• 零件数量，
• 组装劳动力，
• 界面缺陷机会，
• 以及独立成型与 装配线 之间的物流复杂性。

需求与汽车内饰、消费电子、医疗器械和高端消费品密切相关，这些领域功能与外观都至关重要。

当前挑战与创新

该细分市场面临若干技术和商业挑战：

• 高 模具 成本，尤其是带精确分度和多热流道系统的旋转或转移模具。
• 材料配对限制，因为并非所有聚合物都能有效粘接或收缩相容。
• 更长的设置与验证时间，特别是在医疗制造等受监管领域。
• 复杂工艺窗口，温度、压力和定时必须在材料之间匹配。
• 维修与维护需求，因为更多运动轴和注射回路增加了服务复杂性。

创新聚焦于更紧凑的布局、更好的伺服控制、更容易的模具换型以及更广泛的多材料和多色生产工艺灵活性。还将多组分成型与数字孪生方法、机器学习和闭环质量控制结合，以稳定界面质量并减少试错设置的兴趣日益增长。

未来展望

多组分注塑的未来可能由 更大材料集成、更高自动化 和 更紧凑机器架构 塑造。随着产品设计师继续要求更软握把、更好密封、更高质量外观和更少组装步骤，该技术预计将继续吸引功能性消费和工业件。

三个趋势尤为重要：

• 更广泛采用多材料功能设计，尤其在单一成型件替代组件的场合。
• 模块化机器平台扩展，允许一台压机配置为多种组分数和模具系列。
• 更严格的可持续性要求，这将有利于使用相容聚合物、减少废料并在可能时支持拆解或回收的设计。

总结

用于多组分生产的 注塑机 是先进系统，可在一个集成周期内结合多种材料或颜色，使用专用注射单元布置和模具运动机构。其主要价值在于功能集成、美学灵活性和组装减少，而主要约束是 模具 复杂性、材料相容性和更高资本成本。
