Introducción
Líneas de extrusión para mangueras flexibles son sistemas de producción integrados utilizados para fabricar productos de manguera continuos con una estructura de pared flexible, típicamente a partir de PVC, polietileno, poliuretano, caucho o silicona, y a menudo con refuerzo como trenza textil, hélice de alambre de acero o coextrusión multicapa. En el procesamiento moderno de plásticos, estas líneas combinan alimentación de material, plastificación, conformado por matriz, enfriamiento, haul-off, inserción de refuerzo, bobinado o enrollado y control de proceso en una única celda de fabricación sincronizada.
Estas líneas se utilizan ampliamente para mangueras de jardín, mangueras industriales de agua, tubos neumáticos, tubos médicos, mangueras de succión y mangueras técnicas reforzadas para servicio automotriz e industrial. Según el producto, la línea puede configurarse para tubos flexibles lisos, mangueras trenzadas, mangueras reforzadas en espiral o estructuras de manguera multicapa con mandriles rígidos o flexibles.
Históricamente, la extrusión de mangueras se desarrolló a partir de la tecnología convencional de tuberías y tubos, y luego se expandió a medida que los usuarios de mangueras exigían mayor resistencia a la presión, resistencia al pandeo, compatibilidad química y mejor estabilidad dimensional. Los desarrollos principales incluyen el paso de mangueras simples de una sola capa a construcciones trenzadas reforzadas, la adopción de automatización downstream llave en mano como enrolladores y control láser de diámetro, y el uso creciente de coextrusión y sincronización de línea servo-controlada para mejorar la consistencia de la producción y reducir desperdicios.
Hoy en día, estos sistemas se definen por un equilibrio entre rendimiento, adhesión de capas, control de diámetro y eficiencia energética. Las consideraciones de sostenibilidad son cada vez más importantes a medida que los fabricantes buscan menor desperdicio de material, menos reprocesamiento y compatibilidad con polímeros reciclables y estrategias de economía circular. Se espera que el desarrollo futuro se centre en mayor automatización, mejor inspección en línea, monitoreo digital de líneas y mejor procesamiento de construcciones de mangueras multimaterial y especiales.
Historia y desarrollo
La extrusión de mangueras flexibles evolucionó en paralelo con la industria más amplia de extrusión de plásticos, pero adquirió una identidad técnica distinta a medida que las aplicaciones de mangueras se volvieron más exigentes.
- Líneas tempranas de mangueras se basaban en la extrusión simple de un solo tornillo de PVC plastificado y compuestos de caucho, produciendo tubos flexibles para transporte de fluidos de propósito general.
- Producción de mangueras reforzadas introdujo el trenzado y la inserción de hélice de alambre como etapas integrales de la línea, permitiendo mayores clasificaciones de presión y mejor resistencia al colapso para aplicaciones como mangueras de jardín, mangueras de succión y mangueras hidráulicas o automotrices.
- Líneas modernas llave en mano añadieron automatización downstream como haul-off sincronizado, bobinado/enrollado, medición láser de diámetro y sistemas de control programables, permitiendo producción continua estable y tolerancias más ajustadas.
Un hito adicional ha sido el desarrollo de construcciones de mangueras multicapa y coextruidas, en las que el tubo interior, la zona de refuerzo y la cubierta exterior se diseñan por separado para mejorar la unión, durabilidad y rendimiento específico del producto.
Descripción técnica
Una línea de extrusión de mangueras flexibles no es una sola máquina sino un sistema coordinado. La secuencia típica incluye:
- Preparación y alimentación de material
- Extrusión de un solo tornillo o de doble tornillo
- Cabezal de matriz o conformado por cruz
- Calibración y enfriamiento
- Aplicación de refuerzo, cuando se requiere
- Haul-off
- Corte, bobinado o enrollado
- Control de línea basado en PLC
Principios de procesamiento principales
La extrusora plastifica el polímero y lo empuja a través de una matriz de manguera, donde la masa fundida se forma en un tubo. Para mangueras reforzadas, una máquina trenzadora o módulo de alimentación de alambre se integra después de la etapa del tubo interior, seguida de una etapa de extrusión o recubrimiento de cubierta exterior. El enfriamiento solidifica la estructura, mientras que el haul-off estabiliza la velocidad de la línea y la precisión dimensional.
Para productos de mangueras flexibles, el control de temperatura de fusión, hinchamiento de matriz, relación de haul-off, intensidad de enfriamiento y tensión de refuerzo es crítico. Una sincronización deficiente puede causar ovalidad, variación de espesor de pared, separación de capas o rendimiento de presión inconsistente.
Referencias técnicas típicas
Los ejemplos comerciales publicados y las descripciones de la industria indican los siguientes rangos típicos:
- Velocidad de línea: aproximadamente 3–20 m/min para muchas líneas de mangueras reforzadas de PVC, con 6–15 m/min a menudo citados para productos de mangueras reforzadas según el diámetro y la construcción.
- Portadores de trenzado: comúnmente 24–64 portadores en líneas de mangueras reforzadas de PVC.
- Rango de diámetro de manguera: aproximadamente 6–75 mm para muchos sistemas de mangueras flexibles reforzadas, aunque líneas específicas pueden ser más estrechas o más amplias.
- Producción: las líneas de mangueras de PVC pequeñas a medianas a menudo se comercializan en el rango de aproximadamente 60–100 kg/h en configuraciones compactas, mientras que los sistemas industriales más grandes pueden exceder eso según la geometría del producto y el material.
- Rendimiento de enfriamiento: el enfriamiento downstream a menudo se combina con tanques de agua de acero inoxidable, baños de enfriamiento o tanques de enfriamiento multipaso para estabilizar la forma y la calidad de la superficie.
- Control dimensional: la medición láser de diámetro y la retroalimentación a la velocidad de línea se utilizan en algunas líneas de mandril o mangueras especiales para mantener la consistencia.
- Bobinado y enrollado: los enrolladores controlados por tensión son estándar para mangueras y tubos flexibles para que el producto pueda empaquetarse sin aplanamiento ni deformación.
Sistemas de materiales
Las líneas de extrusión de mangueras flexibles están diseñadas en torno al polímero objetivo:
- PVC plastificado para mangueras de jardín, mangueras trenzadas y muchas mangueras utilitarias
- PU y TPU para resistencia a la abrasión, flexibilidad y servicio neumático

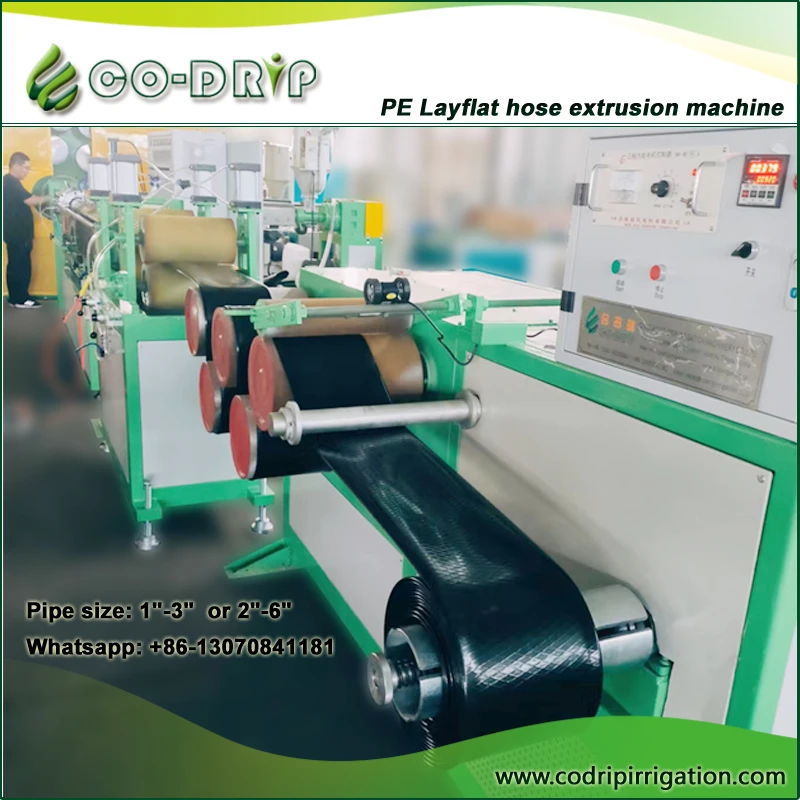

- PE y poliolefinas blandas para mangueras ligeras y productos de irrigación
- Compuestos de caucho como EPDM, nitrilo o silicona para resistencia al calor, clima o productos químicos
En estructuras reforzadas, el refuerzo puede ser hilo de poliéster, aramida, fibra de vidrio o alambre de acero, seleccionado según la clase de presión, radio de curvatura y entorno operativo.
Tipos principales de líneas y configuraciones
| Tipo de línea de extrusión | Principio de construcción | Productos típicos | Ventaja clave |
|---|---|---|---|

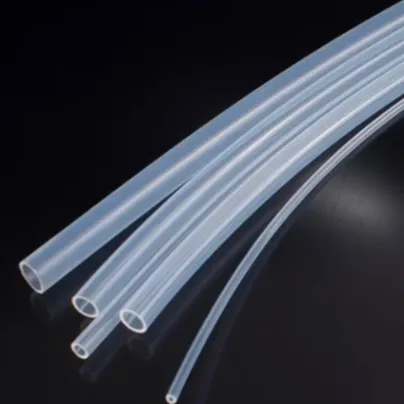

| Línea de manguera flexible lisa | Extrusión de tubo de una o varias capas | Manguera de ducha, manguera utilitaria ligera, tubos médicos | Bajo costo y alta productividad |
| Línea de manguera trenzada | Tubo interior + trenza textil + cubierta exterior | Manguera de jardín, manguera de presión, manguera industrial de agua | Mayor resistencia a la presión y control de pandeo |

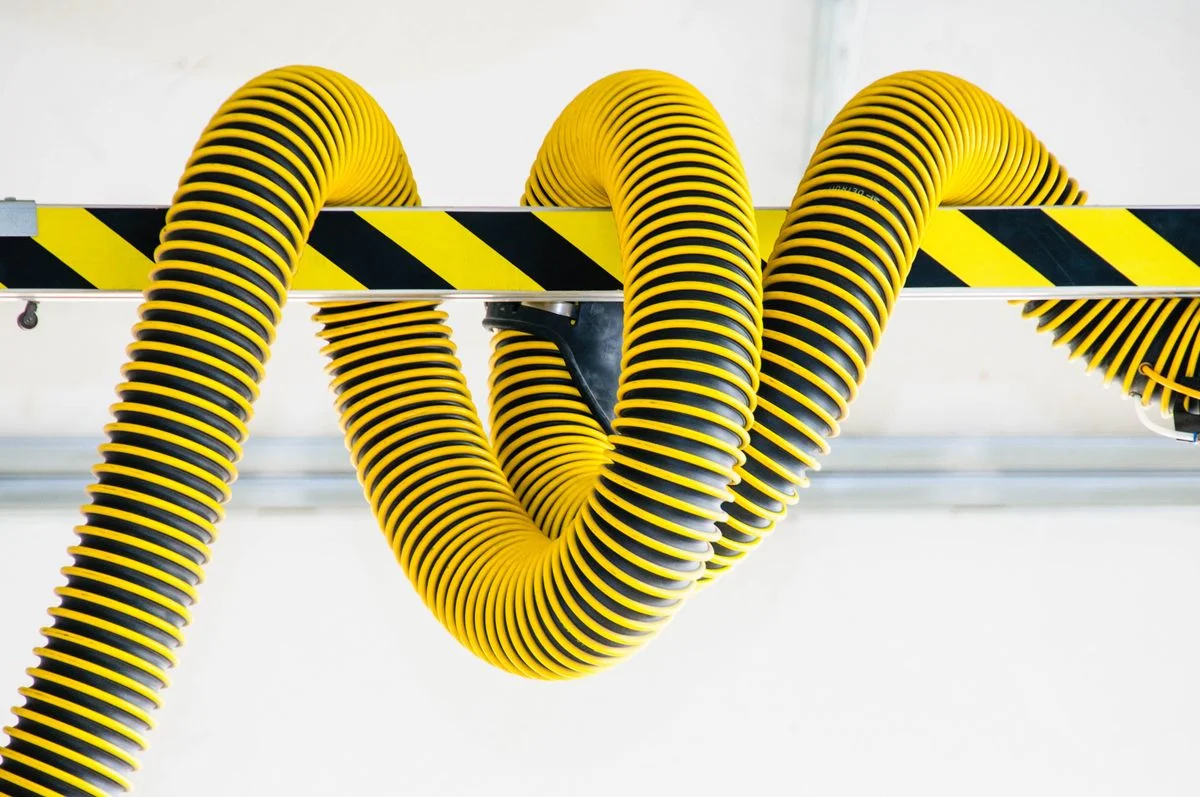

| Línea de manguera de espiral de alambre de acero | Tubo con hélice embebida o envuelta | Manguera de succión, manguera de vacío, manguera de PVC reforzada en espiral | Resistencia al aplastamiento y retención de forma |
| Línea de manguera de caucho | Extrusión de caucho con vulcanización o curado | Manguera automotriz, manguera industrial de caucho | Rendimiento térmico y químico |
| Línea de manguera de mandril | Extrusión sobre mandril rígido o flexible | Ciertas mangueras de alta precisión o sensibles al perfil | Mejor geometría para construcciones especiales |
Los sistemas trenzados y reforzados en espiral son especialmente importantes en el sector de mangueras flexibles porque cubren la brecha entre tubos simples y mangueras de presión de alto rendimiento.
Aplicaciones y usos
Las líneas de extrusión de mangueras flexibles sirven a una amplia sección transversal de mercados:
- Agricultura y jardinería: mangueras de jardín, mangueras de irrigación, mangueras de pulverización y sistemas de mangueras de transferencia de agua.
- Manipulación industrial de fluidos: mangueras de aire, mangueras de agua, mangueras de succión, mangueras de lodo y mangueras de transferencia de productos químicos.
- Automotriz: manguera de radiador, manguera de combustible, manguera de dirección asistida, sistemas de mangueras relacionados con frenos y tubos bajo el capó.
- Construcción y servicios públicos: mangueras de desagüe, mangueras de manipulación de materiales y líneas de transferencia de agua en obra.
- Médico y laboratorio: PVC y tubos especiales para transporte de fluidos y conductos flexibles de bajo diámetro.
- Neumática y automatización: tubos de aire comprimido y líneas de instrumentos flexibles.
Una aplicación menos adecuada es la tubería de presión rígida de alta temperatura, porque las líneas de mangueras flexibles están diseñadas para flexibilidad y tolerancia a la deformación localizada en lugar de la rigidez y resistencia a la presión a largo plazo esperada de los sistemas de tuberías de presión rígidas.
Elementos principales de maquinaria
El paquete de maquinaria varía según el tipo de manguera, pero comúnmente incluye:
- Extrusora(s): de un solo tornillo para la mayoría de las líneas de mangueras de PVC, con opciones de doble tornillo en algunas aplicaciones con compuestos pesados o especiales.
- Cabezal de cruz o matriz de manguera: da forma al tubo interior y gestiona la distribución del flujo de masa fundida.

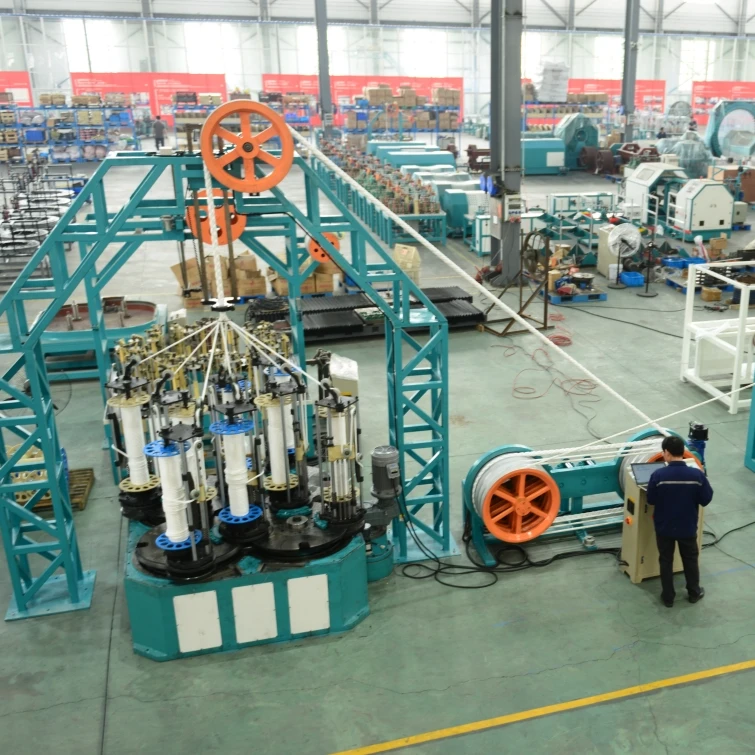

- Máquina trenzadora: añade refuerzo textil con tensión controlada de portadores.
- Desenrollador de alambre y módulo de alimentación: suministra alambre de acero para mangueras reforzadas en espiral o hélice.
- Tanque de enfriamiento o baño de agua: estabiliza dimensiones y acabado superficial.
- Unidad de haul-off: haul-off de oruga o correa mantiene velocidad de línea constante.
- Enrollador o bobinador: empaqueta mangueras flexibles sin deformación permanente.
- Sistema de control: sincronización basada en PLC, control de temperatura y coordinación de velocidad.
Innovaciones tecnológicas y automatización
El progreso reciente de ingeniería se ha centrado en la integración de líneas y estabilidad de proceso más que en la potencia simple de la extrusora.
- Control láser de diámetro mejora la regulación en bucle cerrado del tamaño de manguera y velocidad de línea.
- Coordinación PLC sincroniza extrusión, trenzado, enfriamiento, haul-off y bobinado para reducir deriva y desperdicio.
- Trenzadoras y bobinadores servoaccionados mejoran el control de tensión y consistencia de empaquetado.
- Tanques de enfriamiento multipaso y secciones de enfriamiento optimizadas de acero inoxidable mejoran la estabilidad dimensional en diámetros mayores.
- Coextrusión permite adaptar por separado la capa interior, la interfaz de refuerzo y la cubierta exterior para adhesión, resistencia a la abrasión o resistencia química.
La automatización introduce compensaciones: mejora la repetibilidad y eficiencia laboral, pero aumenta la complejidad del sistema, los requisitos de mantenimiento y el costo de capital. Para los productores de mangueras, el beneficio económico depende de la mezcla de productos, tolerancias objetivo y la frecuencia con que la línea debe cambiar entre tamaños o construcciones.
Aspectos ambientales y de sostenibilidad
Las líneas de extrusión de mangueras flexibles pueden apoyar objetivos de sostenibilidad cuando están diseñadas para eficiencia de materiales y control de proceso estable.
- Reducción de desperdicio de material: la sincronización precisa de línea reduce la producción fuera de especificación, desperdicio de arranque y pérdidas por recorte.
- Eficiencia energética: las extrusoras modernas, enfriamiento optimizado y sistemas eficientes de haul-off/bobinado reducen la demanda energética específica en comparación con líneas antiguas ajustadas manualmente.
- Selección de materiales reciclables: PVC, PE y algunos sistemas de TPU pueden formularse para mejor reciclabilidad que estructuras multimaterial fuertemente compuestas o unidas permanentemente, aunque el refuerzo puede complicar la recuperación.
- Compatibilidad con economía circular: los diseños que minimizan la unión de materiales mixtos y utilizan capas mono-material controladas son generalmente más fáciles de recuperar que las construcciones de mangueras fuertemente laminadas.
Al mismo tiempo, las mangueras reforzadas pueden ser más difíciles de reciclar porque los refuerzos textiles o de alambre a menudo deben separarse de la matriz polimérica. Eso hace que el diseño para desmontaje y la simplificación mono-material sean áreas de desarrollo importantes.
Impacto económico y de mercado global
Las líneas de extrusión de mangueras flexibles ocupan un nicho significativo dentro de la maquinaria de plásticos porque las mangueras se consumen tanto en aplicaciones de mercado masivo como técnicas. La demanda está respaldada por agricultura, construcción, servicio automotriz, mantenimiento industrial y productos de gestión de agua para consumidores.
El segmento se caracteriza por:
- Amplia diversidad de productos, desde mangueras de jardín de bajo costo hasta mangueras industriales de alto rendimiento
- Especialización regional, con algunos proveedores enfocados en mangueras de PVC, otros en líneas de caucho o silicona, y otros en sistemas de mangueras reforzadas llave en mano.
- Intensidad de personalización, ya que el rendimiento de la manguera se define por diámetro, refuerzo, clasificación de presión, clasificación de temperatura y vida útil de flexión en lugar de un único producto estandarizado.
Los fabricantes compiten en estabilidad de línea, integración downstream y capacidad de adaptarse rápidamente a nuevas construcciones de mangueras, no solo en producción bruta.
Desafíos actuales e innovaciones
Los principales desafíos técnicos en la extrusión de mangueras son:
- Adhesión de capas en construcciones coextruidas o reforzadas
- Consistencia dimensional a través de cambios de velocidad y lotes de material
- Control de tensión de refuerzo en sistemas de trenzado y hélice de alambre
- Calidad superficial sin rozaduras, ovalidad o distorsión durante enfriamiento y haul-off
- Equilibrio entre flexibilidad y resistencia a la presión en el diseño final
Los caminos de innovación actuales incluyen:
- Mejor medición en línea y registro de calidad
- Recetas digitales para cambios rápidos entre tamaños de manguera
- Mejor gestión energética en calentamiento y enfriamiento
- Procesamiento más estable de elastómeros especiales y sistemas de mangueras de silicona
- Mayor uso de arquitecturas de línea modulares para servir a múltiples familias de mangueras en una plataforma
Perspectivas futuras
Es probable que las futuras líneas de extrusión para mangueras flexibles se vuelvan más ricas en sensores, impulsadas por software y específicas de aplicación. Las direcciones más probables son:
- Control en bucle cerrado basado en retroalimentación de diámetro, espesor de pared y tensión
- Mayores niveles de automatización en trenzado, bobinado y empaquetado
- Diseños multicapa más eficientes para resistencia a la presión y química
- Uso ampliado de materiales especiales para servicio médico, automotriz y de alta temperatura
- Mayor presión de sostenibilidad para reducir desperdicio y mejorar reciclabilidad
El sector es poco probable que converja en una única línea de manguera universal. En cambio, los constructores de máquinas continuarán diferenciándose a través de especialización de productos: líneas de mangueras de jardín, líneas de mangueras trenzadas, líneas de mangueras de succión en espiral, líneas de mangueras de caucho y líneas de tubos de precisión seguirán siendo plataformas técnicas distintas.
Resumen
Las líneas de extrusión para mangueras flexibles son sistemas de producción altamente integrados que transforman polímeros y materiales de refuerzo en productos flexibles de transporte de fluidos. Su valor de ingeniería radica en el control preciso del flujo de fusión, colocación de refuerzo, enfriamiento, haul-off y bobinado, con sistemas modernos cada vez más distinguidos por automatización, medición en bucle cerrado y diseño consciente de la energía.
