آلات التشكيل بالنفخ بالحقن

مقدمة

آلات قولبة النفخ بالحقن blow molding machines هي أنظمة متخصصة لمعالجة البلاستيك تجمع بين قولبة الحقن وقولبة النفخ في دورة منسقة لإنتاج حاويات بلاستيكية حرارية مجوفة ذات تشطيبات عنق دقيقة وتفاوتات أبعاد ضيقة وجودة سطح عالية. تُستخدم بشكل بارز لـالحاويات الصغيرة إلى المتوسطة في الأدوية ومستحضرات التجميل والأغذية والمواد الكيميائية المنزلية وتغليف المختبرات، حيث تكون دقة التشطيب والوضوح والنظافة أكثر أهمية من حجم الجزء الكبير للغاية.

على عكس قولبة النفخ بالبثق التي تشكل باريسون مستمر، ينشئ قولبة النفخ بالحقن بريفورم منفصل عن طريق حقن البوليمر المنصهر حول قضيب قلب أو دبوس نفخ ثم ينقل ذلك البريفورم الساخن إلى محطة نفخ للنفخ والتبريد. لذلك فإن العملية مناسبة بشكل خاص للمنتجات التي تتطلب خيوط عنق مصبوبة وفلاش منخفض وتشذيب أدنى، وغالبًا ما تُكوَّن كـآلة دوارة ثلاثية المحطات مع محطات الحقن والنفخ والإخراج أو النزع.

لقد تطورت التكنولوجيا من أنظمة ثلاثية المحطات مفهرسة ميكانيكيًا نحو منصات سيرفو هيدروليكية وهجينة وكهربائية بالكامل، مع تحكم أفضل في العملية وكفاءة طاقة أعلى ومزيد من الأتمتة للنقل والفحص والإخراج. تشمل اتجاهات التطوير الحالية انخفاض استخدام الطاقة النوعي وتحسين توازن التجاويف لـtooling متعدد التجاويف ودمج فحص الرؤية واختبار التسرب والتوافق مع متطلبات الاقتصاد الدائري مثل التخفيف واستخدام regrind المتحكم فيه حيث تسمح الجودة.

التاريخ والتطوير

ظهرت قولبة النفخ بالحقن استجابة للحاجة إلى تشطيبات عنق أكثر دقة وجودة تجميلية أفضل مما يمكن أن تقدمه العديد من عمليات الأجزاء المجوفة التقليدية. كان الابتكار الرئيسي هو فصل تشكيل البريفورم عن النفخ النهائي، مما سمح لمرحلة الحقن بتحديد هندسة التشطيب بدقة قبل تمدد النفخ.

شكلت عدة معالم الآلات الحديثة:

• اعتماد الدورة الثلاثية الخطوات: أصبح تشكيل البريفورم والتمدد في تجويف النفخ والإخراج/النزع التسلسل التشغيلي القياسي لآلات IBM.
• الفهرسة الدوارة وتخطيطات المحطات المتعددة: اعتمدت الأنظمة التجارية عادةً طاولات دوارة أو آليات نقل تحرك قضبان القلب عبر محطات الحقن والنفخ والإخراج، مما يحسن الإنتاجية والاتساق.
• أنظمة الدفع والتحكم المتقدمة: تستخدم الآلات المعاصرة بشكل متزايد معماريات هيدروليكية أو هجينة أو كهربائية بالكامل مع مضخات متغيرة التسليم وتحكم سيرفو لتقليل استهلاك الطاقة واستقرار توقيت الدورة.

ظلت العملية مهمة لأنها تجمع بين نقاط قوة قولبة الحقن وقولبة النفخ: توفر الأولى الدقة عند العنق وواجهة الإغلاق، بينما تشكل الثانية جسمًا مجوفًا خفيف الوزن مع توزيع متحكم للجدار.

نظرة فنية عامة

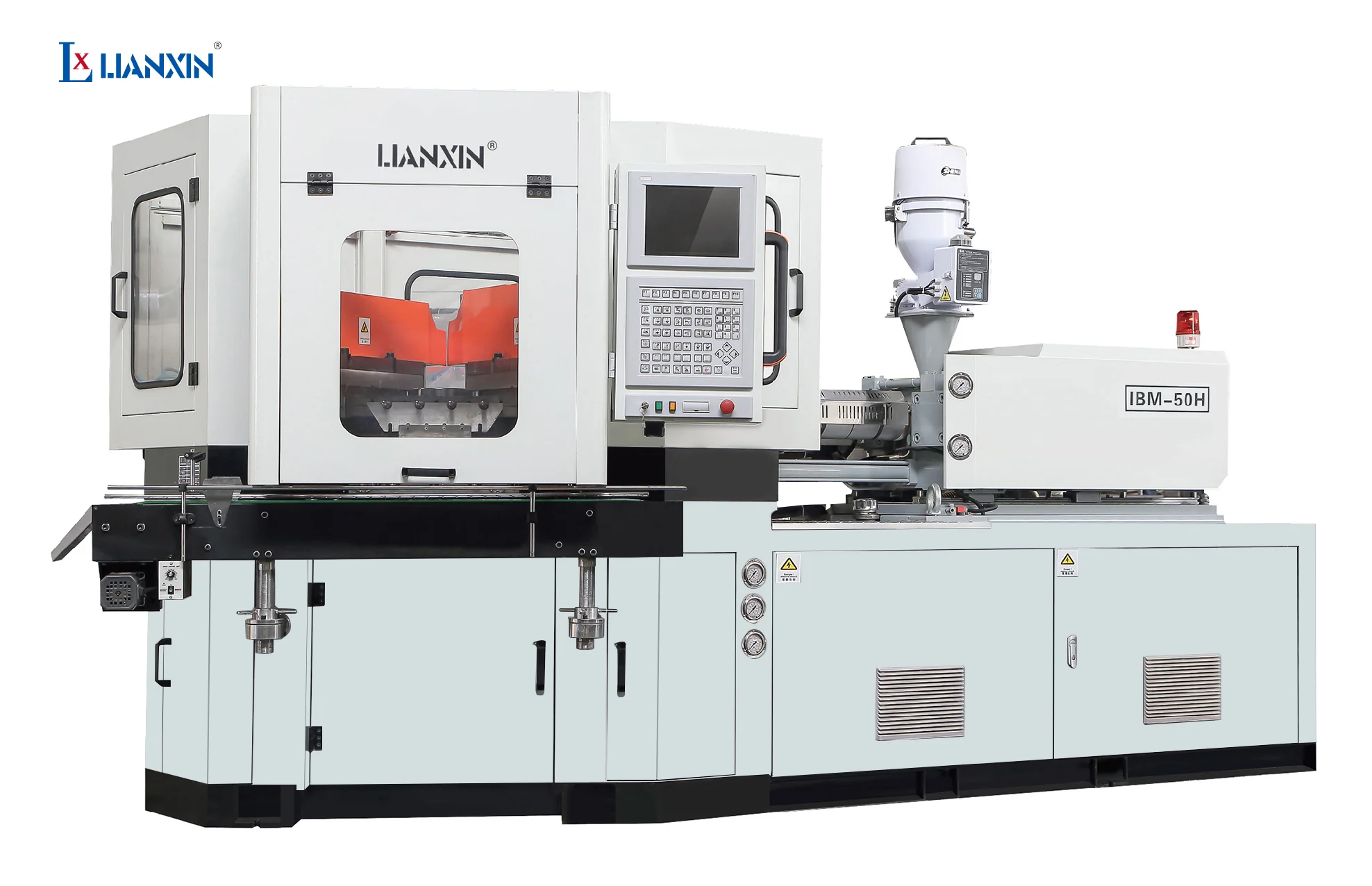

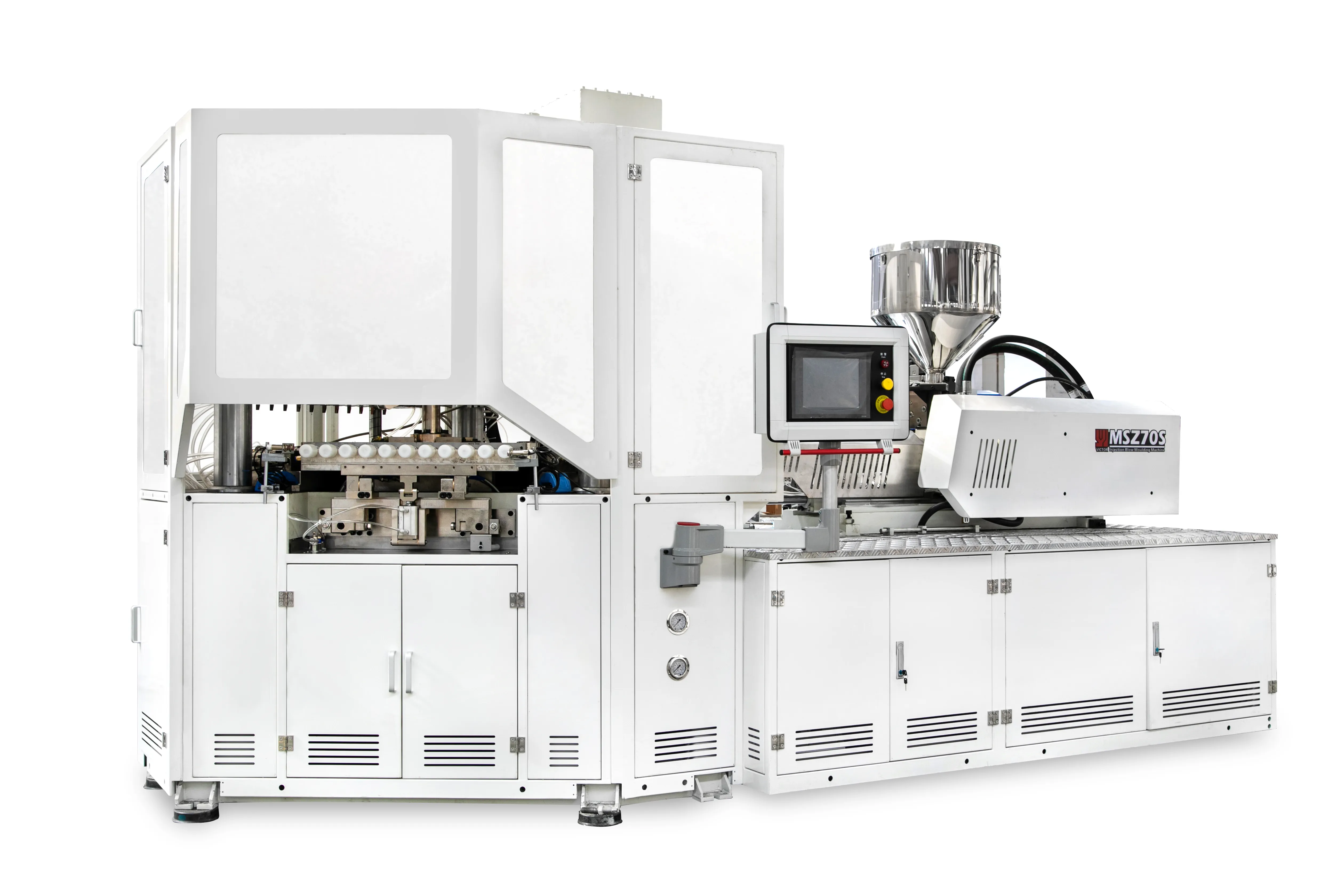

تعمل آلات قولبة النفخ بالحقن blow molding machines على تسلسل مفهرس مغلق الحلقة يُحقن فيه مصهور البوليمر في تجويف بريفورم حول قضيب قلب ثم يُنقل وهو لا يزال ساخنًا ويُنفخ في قالب نفخ ويُبرد ثم يُنزع من القلب. تشتمل الآلة النموذجية على وحدة الحقن وقالب البريفورم وآلية النقل الدوارة أو الخطية وقالب النفخ وقضبان القلب ودوائر التبريد ونظام الإخراج.

تسلسل العملية

• يُغلق القالب حول دبوس قلب أو دبوس نفخ في محطة الحقن.
• يُحقن اللدائن الحرارية المنصهرة لتشكيل بريفورم على شكل أنبوب اختبار أو باريسون مع تحديد تشطيب العنق مسبقًا.

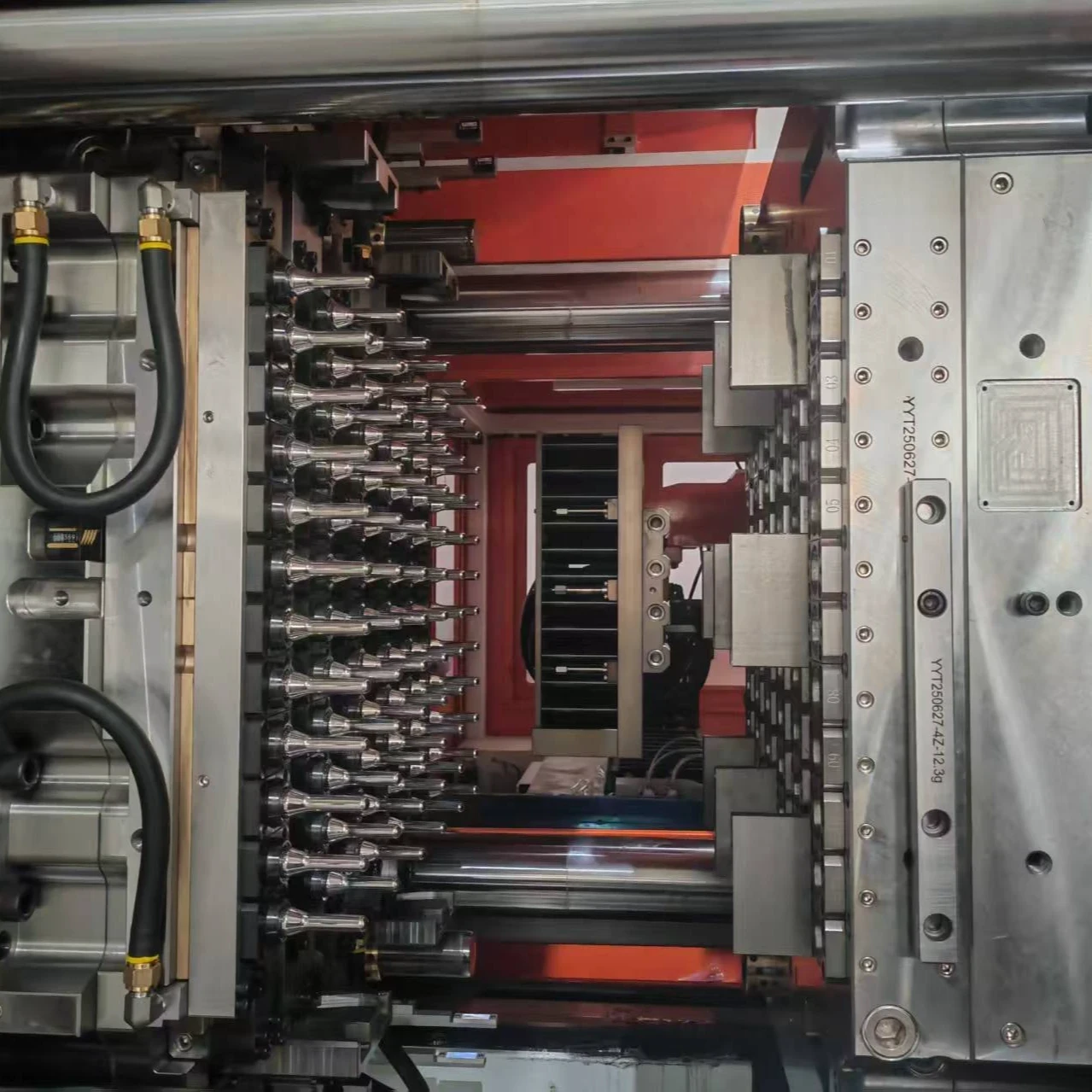

• يُفهرس البريفورم إلى محطة النفخ على قضيب القلب أو المغزل.
• يوسّع الهواء المضغوط البريفورم الساخن ضد تجويف قالب النفخ المبرد.
• يبرد الجزء ويفتح القالب ويزيل جهاز الإخراج أو النزّاع الحاوية النهائية.

الخصائص الهندسية

يُحسَّن تصميم الآلة لـدقة تشطيب العنق المتكررة، وهو أحد الأسباب الرئيسية التي تجعل IBM مفضلة للزجاجات الصيدلانية ومستحضرات التجميل. لأن العنق يتشكل بالحقن وليس بالتمدد من أنبوب مبثوق، يمكن الحفاظ على شكل الخيط وسطح الختم وميزات مقاومة العبث ضمن تفاوتات ضيقة.

تشمل المعايير النموذجية للعملية والآلة المذكورة في المواد الصناعية:

• ضغط الهواء للنفخ عادة في نطاق 20 إلى 40 بار في بعض الأوصاف التقنية، أو حوالي 85 إلى 120 رطل/بوصة مربعة في غيرها، حسب تصميم الآلة والمنتج.
• سعة المنتج النموذجية حوالي 0.1 إلى 10 لتر للعديد من عائلات الآلات، مع تركيز الأنظمة الأصغر غالبًا على الزجاجات في نطاق 5 مل إلى 300 مل.
• عدد التجاويف من 1 إلى 16 تجويف في بعض نطاقات الآلات التجارية.
• قوى التثبيت في سلسلة تجارية واحدة من 70 إلى 180 طن.
• حجم الحقن أمثلة في خط آلة واحد من 86 سم³ إلى 223 سم³.

بالنسبة لحالة المادة، عادةً ما يُعالج البريفورم وهو لا يزال ساخنًا بما يكفي لتقليل إعادة التسخين، على الرغم من أن بعض الأنظمة تستخدم تكييفًا متحكمًا قبل النفخ. مقارنةً بقولبة النفخ الممدد، لا تفرض IBM عمومًا تمددًا محوريًا، لذا يكون توجيه الجدار أقل وتكون العملية أنسب للمواد غير PET والحاويات الدقيقة بدلاً من زجاجات المشروبات عالية التوجيه.

ملاحظات الأداء الكمي

تؤكد الأوصاف الصناعية عادةً على الدقة البعدية العالية بدلاً من الإنتاجية الكبيرة جدًا. تختلف السعات المبلغ عنها على نطاق واسع حسب عدد التجاويف وحجم الحاوية، مع إشارة المراجع التجارية إلى مخرجات من 20 إلى 65 كجم/ساعة في بعض فئات الآلات ونطاقات تطبيق واسعة للحاويات الدقيقة الصغيرة. عمليًا، يتحكم زمن الدورة في ملء الحقن والتبريد ونقل الفهرسة والنفخ والإخراج، وغالبًا ما يكون التبريد القيد المهيمن على جودة الجدار واستقرار الجزء.

لا يتم توحيد استهلاك الطاقة النوعي عبر جميع المصادر، لكن الانتقال إلى المحركات السيرفو هيدروليكية والكهربائية بالكامل يرتبط على نطاق واسع بانخفاض استهلاك الطاقة وتقليل الفاقد الهيدروليكي وتحسين التكرارية مقارنةً بالأنظمة الهيدروليكية القديمة ذات السرعة الثابتة. من الناحية الصناعية، تأتي فائدة الطاقة عادةً من خسائر الخمول الأقصر واستعادة الشد والتثبيت الأكثر كفاءة ومزامنة الدورة الأكثر إحكامًا وليس من خطوة النفخ وحدها.

الأنواع والاختلافات

تصنف آلات IBM عادةً حسب عدد المحطات وهيكل الدفع واستراتيجية توجيه المنتج.

التمييز الرئيسي في العملية بين IBM القياسي وقولبة النفخ الممدد بالحقن (ISBM). يشكل IBM القياسي شكل الزجاجة النهائي بالنفخ الهوائي فقط، بينما يضيف ISBM التمدد المحوري لتحسين التوجيه الجزيئي والخصائص الميكانيكية، خاصة للحاويات PET للمشروبات.

التطبيقات والاستخدامات

ترتبط IBM بشدة بـالحاويات الصغيرة الدقيقة عالية القيمة حيث تكون جودة التشطيب وسلامة الختم أمرًا حاسمًا.

• التعبئة الصيدلانية: زجاجات الأدوية وحاويات السوائل الفموية وزجاجات القطارة وزجاجات الكواشف وأنابيب المختبرات، حيث تكون الدقة البعدية والنظافة أساسية.
• مستحضرات التجميل والعناية الشخصية: زجاجات عينات العطور وحاويات اللوشن وتغليف مستحضرات التجميل الفاخرة التي تستفيد من الأسطح الملساء وهندسة العنق المتحكم فيها.
• الأغذية والمشروبات: حاويات التوابل وزجاجات الصلصات الصغيرة والزجاجات المتخصصة التي تتطلب مقاومة التسرب وواجهات إغلاق نظيفة.
• التعبئة المنزلية والكيميائية: زجاجات المطهرات وحاويات المطهرات والزجاجات الكيميائية الصغيرة التي تحتاج إلى مقاومة كيميائية وختم موثوق.
• الاستخدامات الطبية والمخبرية: زجاجات الغسيل وحاويات العينات والمنتجات ذات الصلة للتعبئة الدقيقة.

التطبيق غير المناسب هو التعبئة السلعية الكبيرة منخفضة التكلفة عالية الحجم مثل أباريق الحليب الكبيرة جدًا أو خزانات الوقود، والتي تُخدم عادةً بشكل أفضل بقولبة النفخ بالبثق لأن تلك العملية أنسب للأجسام المجوفة الكبيرة جدًا واقتصاديات الإنتاج المستمر.

المواد وتصميم المنتج

تُستخدم آلات IBM عادةً مع اللدائن الحرارية thermoplastics مثل PE وPP وPC وPS في عائلات المنتجات التجارية. يعتمد اختيار المادة على التوازن المطلوب بين الصلابة والوضوح والمقاومة الكيميائية وأداء الحاجز.

تشمل اعتبارات التصميم الرئيسية:

• تصميم تشطيب العنق: لأن التشطيب مصبوب بالحقن، يمكن أن يكون شكل الخيط وأسطح الختم دقيقة للغاية.
• توزيع الجدار: تعتمد جودة النفخ على توحيد درجة حرارة البريفورم وضغط النفخ وتبريد القالب والتوقيت.
• الوضوح والمظهر الجمالي للجزء: تُقدَّر العملية للأسطح الملساء والفلاش المنخفض، مما يقلل من التشطيب اللاحق.
• التوافق الكيميائي: مهم بشكل خاص لحاويات الأدوية ومستحضرات التجميل ومنتجات التنظيف.

الابتكارات التكنولوجية والأتمتة

تدمج أنظمة IBM الحديثة بشكل متزايد الفهرسة السيرفو ومضخات السرعة المتغيرة وأنظمة التحكم القائمة على الوصفات وتسجيل البيانات للتكرارية والتشخيص. تُستخدم الأتمتة أيضًا لإزالة الأجزاء والنقل إلى اختبار التسرب اللاحق وفي بعض الحالات فحص الرؤية لعيوب العنق أو التلوث السطحي.

تشمل ميزات التحديث الشائعة:

• الضخ السيرفو هيدروليكي لتقليل استهلاك الطاقة وتحسين التحكم في الحركة.
• tooling متعدد التجاويف لتحسين الإنتاج مع الحفاظ على الاتساق البعدي.
• النزع والمناولة الآلية لتقليل خطر التلوث في التطبيقات الطبية والتعبئة.
• مراقبة العملية لدرجة حرارة قضيب القلب وتوقيت النفخ وضغط التجويف، والتي تؤثر بشدة على جودة التشطيب وتوحيد الجدار.

المقايضة هي أن زيادة الأتمتة ترفع التكلفة الرأسمالية وتعقيد العملية، لكنها عادةً تحسن الاتساق والنظافة وإنتاجية العمل في قطاعات التعبئة المنظمة أو الفاخرة.

الجوانب البيئية والاستدامة

تدعم قولبة النفخ بالحقن الاستدامة بشكل أساسي من خلال استخدام المادة الدقيق وتقليل التشذيب بعد القولبة. لأن العنق والتشطيب مصبوبان مباشرة حسب المواصفات، يمكن للعملية تقليل معدلات الرفض والتشطيب الثانوي مقارنةً بطرق التشكيل المجوف الأقل دقة.

يتأثر الأداء البيئي بعدة عوامل:

• كفاءة الطاقة: يمكن للآلات الهجينة والكهربائية بالكامل الأحدث خفض الطلب على الكهرباء مقارنةً بالمنصات الهيدروليكية القديمة.
• كفاءة المادة: يمكن للتحكم الدقيق في البريفورم تقليل التعبئة الزائدة والخردة.
• التخفيف: يسمح التحكم الأفضل في الجدار بتقليل كتلة الحاوية مع الحفاظ على الوظيفة.
• قيود الدائرية: يعتمد استخدام regrind أو recycled resin على مواصفات المنتج وتحمل التلوث والمتطلبات التنظيمية، خاصة في التعبئة الصيدلانية وملامسة الطعام.

تكون حالة الاستدامة أقوى عندما تحل IBM محل التعبئة الأثقل أو تقلل معدلات الرفض، لكنها أضعف إذا أدى تعقيد العملية إلى توقف مفرط أو فقدان طاقة أو خردة جودة.

التأثير الاقتصادي والعالمي

تحتل IBM مكانة متخصصة لكنها مهمة في سوق آلات البلاستيك العالمي، خاصة في التعبئة عالية القيمة وإنتاج الحاويات المنظم. تأتي قيمتها الاقتصادية من تمكين إنتاج حاويات تتطلب دقة تشطيب عالية ومظهرًا متسقًا، غالبًا في الأسواق التي ترتبط فيها سلامة المنتج مباشرة بسمعة العلامة التجارية والامتثال التنظيمي.

يؤكد موردو الآلات التجارية على إنتاج مليارات الحاويات سنويًا عبر القطاع، مما يعكس حجم الطلب في التعبئة والأدوية ومستحضرات التجميل. يدعم الطلب السوقي:

• النمو في تعبئة العناية الشخصية والأدوية ذات العلامات التجارية،
• الطلب على حاويات أنظف ومختومة بدقة أكبر،
• توسع خطوط التعبئة الآلية التي تفضل هندسة الزجاجة المتجانسة،
• والاستبدال المستمر للآلات القديمة الأقل كفاءة بأنظمة سيرفو متحكم فيها.

التحديات الحالية والابتكارات

التحديات التقنية الرئيسية في IBM هي التحكم في الدورة والإدارة الحرارية والاتساق عبر التجاويف. إذا كانت درجة حرارة البريفورم غير متجانسة أو انحرف التوقيت، قد تحدث عيوب مثل البيضاوية وعلامات الغرق وتشوه التشطيب أو تفاوت سمك الجدار.

تشمل أولويات الابتكار الحالية:

• تحسين التحكم في درجة حرارة قضيب القلب،
• ملء متعدد التجاويف أكثر استقرارًا،
• تقليل استهلاك الطاقة في حركات التثبيت والنقل،
• أتمتة أنظف للتعبئة الصيدلانية،
• وتكامل أفضل مع الفحص اللاحق واختبار التسرب.

تحدٍ آخر هو الملاءمة المحدودة لـIBM للمنتجات الكبيرة جدًا أو عالية التوجيه، مما يعني أن التكنولوجيا يجب أن تنافس قولبة النفخ بالبثق وقولبة النفخ الممدد بالحقن بدلاً من استبدالها.

النظرة المستقبلية

من المرجح أن يتشكل مستقبل آلات قولبة النفخ بالحقن من خلال الأتمتة الدقيقة وأنظمة الدفع الموفرة للطاقة والتوقعات التنظيمية الأعلى في التعبئة. يجب أن يظل الطلب أقوى حيث تكون جودة الحاوية ودقة العنق والنظافة أكثر أهمية من الحد الأقصى لحجم الجزء أو أقل تكلفة tooling ممكنة.

تشمل الاتجاهات التطويرية المحتملة:

• اعتماد أوسع لـالمنصات الكهربائية بالكامل والهجينة،
• تحكم حلقة مغلقة أكثر ذكاءً في مراحل الحقن والنفخ والتبريد،
• استخدام موسع للروبوتات في التعبئة المعقمة أو الحساسة للتلوث،
• ومراقبة الآلات الأكثر غنى بالبيانات للتتبع والصيانة الوقائية.

مع استمرار أسواق التعبئة في التركيز على حماية المنتج وكفاءة المادة واتساق التصنيع، من المتوقع أن تظل IBM فئة آلات متخصصة تقنيًا لكنها مهمة استراتيجيًا ضمن معالجة الأجزاء المجوفة.
