引言
液体旋转接头是精密机械密封装置，用于在不中断旋转或造成不可接受泄漏的情况下，将液体介质从固定供液管路传输至旋转的机器部件。在塑料加工及其他连续制造系统中，它们主要用于旋转辊、滚筒、主轴及其他运动组件中的冷却水、热油、液压油、乳化液和清洗介质。
实际应用中，该术语涵盖单通道和多通道设计，并有针对低速、高压、高温或多回路服务的优化变型。其工程设计与密封技术、轴承支撑、压力平衡和材料兼容性密切相关，选型主要依据介质类型、压力、温度、转速和流量。
在塑料行业中，旋转接头尤其重要，应用于压延、薄膜和片材生产线、冷却辊、挤出机辅助设备、收卷系统和注塑成型外围设备，这些场合需要旋转的热传递或液压接口以保持产品质量和工艺稳定性。可持续性考量正日益影响其设计，包括降低泄漏、延长密封寿命、提高热效率和减少维护停机时间。
历史与发展
旋转接头由蒸汽、水和工业流体处理中使用的通用旋转密封和回转接头技术演变而来。其现代形式结合了精密加工的外壳、旋转元件、密封件和轴承，以实现连续流体传输同时保持密封界面。
主要发展里程碑包括：
- 工业蒸汽和热水应用确立了用于纸张、纺织和转换机械中加热辊和缸体的基本旋转接头概念，后被改用于塑料加工设备。
- 平衡式机械密封设计通过使用精密研磨的密封面提高了耐用性并减少磨损，尤其适用于水、蒸汽和热油应用，在这些场合稳定的密封性能至关重要。
- 多通道旋转接头将单一装置的功能从简单流体传输扩展为同时处理多个隔离介质，例如冷却水与惰性气体，或带独立回流管的液压回路。
近期发展聚焦于更高转速、更高压力和更苛刻介质的服务，包括用于耐腐蚀的不锈钢结构以及高温流体的专用设计。
主要特性和技术概述

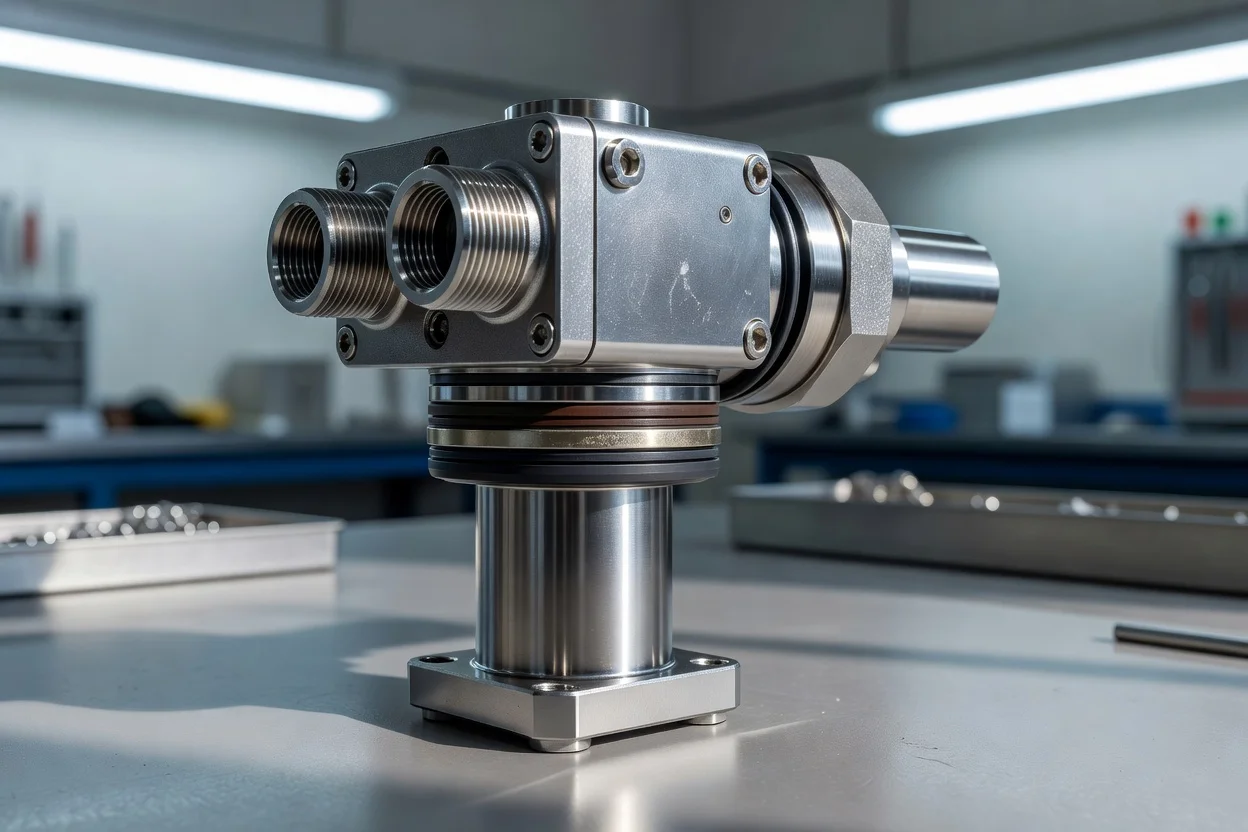

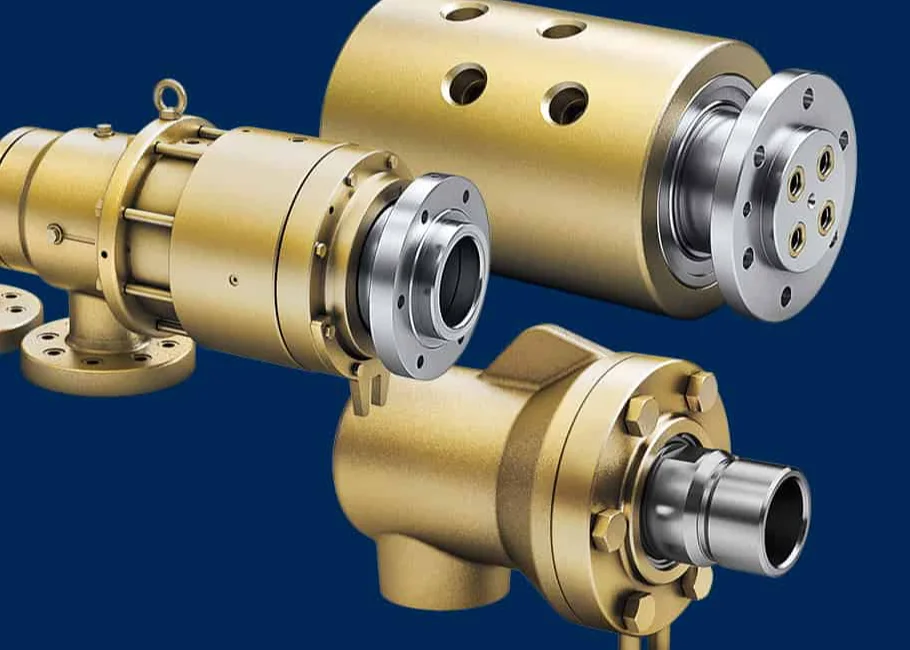

旋转接头本质上是固定入口与旋转出口之间的旋转密封界面。液体从固定侧进入，通过内部流道，穿过旋转部件进入所服务的机器组件。
典型结构包括：
- 外壳连接至固定管道
- 转子固定于旋转轴、滚筒或主轴
- 密封件防止泄漏和污染物侵入
- 轴承支撑旋转并降低摩擦载荷
两种主要密封概念常见：
- 机械密封旋转接头，使用精密研磨面，广泛用于水、冷却液、空气和液压油服务。
- 静压密封设计，使用微小流体膜间隙；由于有控制量的流体通过间隙，因此需要排放回流管理。
重要选型参数包括：
- 介质：水、冷却液、液压油、热油、乳化液、蒸汽或特种液体
- 压力：从真空服务到高压系统；制造商公布的工业产品范围从低压水应用延伸至专用装置的数百巴
- 转速：从缓慢辊旋转到极高速主轴服务；已发布产品覆盖从低于100 rpm至数万rpm的范围，视设计而定
- 温度：水冷却服务从环境温度到热油和蒸汽应用的高温
- 流量：根据所需热负荷、液压需求和允许压降确定尺寸
对于液体服务，实际性能基准因机器类别和密封设计而异。在许多工业系统中，离心脱水或工艺液体处理与旋转接头本身无关；关键指标是密封完整性、热耐久性和使用寿命。对于工艺辊和冷却回路，接头通常被指定为在连续旋转下保持稳定流量，同时压降最小、扭矩低。
类型与变型
液体旋转接头通常按通道数量、介质和使用类别分组。
| 类型 | 典型用途 | 主要特点 |
|---|---|---|
| 单流 | 单一液体回路，如冷却水或热油 | 结构最简单，复杂度最低 |
| 多流/多通道 | 独立供回流管路或多种流体 | 单一旋转组件内实现隔离回路 |
| 水用接头 | 冷却辊、冷却器、工艺滚筒 | 通常针对耐腐蚀性和密封磨损控制进行优化 |
| 油/热油接头 | 加热辊、压延、回火 | 专为高温稳定性设计 |
| 液压接头 | 驱动、夹紧、变桨或压力回路 | 适用于更高压力和流体动力用途 |
| 真空兼容接头 | 工艺或实验室旋转系统 | 注重负压下的泄漏控制 |
| 高速接头 | 主轴和旋转工具 | 低扭矩和动平衡至关重要 |
制造商还区分单流和双流布置，以及螺纹、法兰或定制歧管接口等端部连接方式。
应用与用途
液体旋转接头出现在众多工业领域，但在塑料加工中，其最常见作用与温度控制、液压驱动和旋转生产设备相关。
主要塑料行业用途包括：
- 压延辊和冷却辊，用于片材、薄膜和箔材生产线，通过旋转辊循环水或热油以控制表面温度。
- 收卷和放卷系统，液体冷却或液压功能可通过旋转轴或卷筒滚筒传输。
- 注塑成型辅助设备，尤其在旋转模板、转位台或工具服务需要流体传输时。
- 挤出外围设备，如旋转筛网、颗粒处理或需要连续液体传输的辅助冷却组件。
不合适的用途是静态管道服务，因为旋转接头专为固定件与旋转件之间的相对运动而设计；若无旋转，标准管接头或柔性软管通常更合适。
除塑料外，相同技术还用于造纸、食品、制药、机床、风能、船舶系统和工业加工设备。
性能与设计考量
液体旋转接头的技术性能通常通过以下方面评判：
- 泄漏控制
- 密封磨损率
- 扭矩
- 压力能力
- 热稳定性
- 旋转平衡
- 抗污染能力
对于液体服务，材料选择至关重要。不锈钢常用于热水、蒸汽、腐蚀性或高纯度场合，而密封材料必须与介质和温度范围匹配。在严苛的水应用中，制造商常使用可减少早期磨损并延长维护间隔的密封组合。
在高速或精密机械中，低扭矩很重要，因为过大摩擦会升高温度、增加磨损并影响驱动效率。相比之下，高压设计可能牺牲部分简洁性，以换取更稳健的密封几何形状和更强的轴承支撑。
技术创新与自动化
近期创新聚焦于：
- 多通道歧管，通过单一旋转组件传输多个隔离液体回路。
- 改进的密封材料和端面精加工，在磨蚀性、高温或化学侵蚀性液体下实现更长寿命。
- 大型机器系统中的状态监测集成，根据温度、振动或泄漏趋势实现预测性维护。
- 紧凑型高速设计，适用于机床和精密设备，此时低扭矩和最小不平衡至关重要。
在自动化塑料生产线中，这些改进有助于稳定温度控制、降低废品风险并支持更严格的工艺窗口。
环境与可持续性方面
液体旋转接头主要通过闭环流体传输、减少泄漏和延长设备寿命为可持续性做出贡献。
其环境相关性包括：
- 降低流体损失，尤其在水、油和冷却液回路中
- 通过更好的热传递和减少机械阻力提高能源效率
- 减少停机时间，从而降低工艺中断和启动废品造成的浪费
- 与热传递优化兼容，支持加热或冷却旋转系统中的更低工艺能耗
可持续性影响在很大程度上取决于密封质量和维护实践。匹配不当的接头可能泄漏、过热或过早磨损，增加环境负担和运营成本。
经济与全球市场影响
旋转接头在资本设备中属于相对较小的部件，但因故障可能导致整条生产线停机，故对总拥有成本影响巨大。这在塑料制造中尤为明显，接头可能服务于关键冷却辊、加热辊或旋转液压接口。
市场需求受以下因素支撑：
- 连续工艺行业
- 更高自动化程度
- 更紧凑的机器设计
- 更多使用温度控制的旋转部件
全球供应商强调广泛的应用覆盖，从通用工业水和油服务到高压和高速专用市场。
当前挑战与创新
主要技术挑战包括：
- 连续旋转下的密封磨损
- 介质污染
- 热膨胀和不对中
- 侵蚀性液体的腐蚀
- 高压与低扭矩的平衡
创新集中在延长密封寿命、提高耐腐蚀性和扩大可用操作范围。多通道装置也在不断改进，以支持日益复杂的机器架构，在这些架构中冷却、液压动力和惰性化功能必须集成到单一旋转节点中。
未来展望
未来发展很可能倾向于更高集成度、更好诊断能力和更具应用针对性的设计。在塑料加工中，这意味着旋转接头将更加紧凑、更加节能，并在严苛的连续生产线中更耐受热循环和污染。
精密辊加工、电动和混合动力机器架构以及更自动化工艺控制的增长，应继续增加对旋转接口可靠液体传输的需求。同时，可持续性压力将持续推动行业向更长密封寿命、更少流体损失和更低维护操作方向发展。
总结
液体旋转接头是实现连续旋转同时进行流体传输的关键使能部件，尤其适用于需要冷却、加热或液压动力的机器系统。在塑料机械中，它们支撑旋转辊、滚筒、主轴和辅助组件的稳定温度控制与可靠运行，而持续的工程进步将继续提高耐用性、效率和多介质集成能力。
