引言
电气性能测量和测试设备包括用于量化电气和电子系统中电压、电流、电阻、电容、频率、功率、绝缘质量、波形行为及相关参数的仪器。在塑料加工机械中，这些设备对于验证控制柜、heaters、驱动装置、sensors、电机、电缆组件、接地系统和安全电路至关重要，因为电气完整性直接影响正常运行时间、产品质量和操作员安全。
该类别涵盖通用仪器，如数字万用表和钳形表，以及专用仪器，如绝缘测试仪、耐压测试仪、LCR 表、示波器、频谱分析仪和功率分析仪。其发展遵循工业电气化的日益复杂，从简单的模拟仪表发展到用于生产、维护和认证工作流程的自动化、互联且符合标准的测试系统。
在塑料机械中，随着伺服驱动器、变频器、模块化加热区、机器视觉、嵌入式sensors和工业 4.0 集成，电气测试的实际意义不断增长，所有这些都需要稳定的电源质量和精确的信号测量。可持续性考虑也很重要：准确的电气诊断可减少废料、防止能量损失、延长部件寿命，并支持机器资产更安全的翻新和再制造。
历史与发展
早期的电气测试依赖模拟指针、电桥电路以及基本的电阻和电压测量，反映了电报、配电和早期工厂电气化的需求。随着工业系统变得更加复杂，示波器、频率计数器和 LCR 表等仪器能够对动态信号和部件行为进行更深入的分析。
一个重大里程碑是数字万用表 (DMM) 的广泛采用，它成为电压、电流和电阻测量的标准手持仪器，后来增加了电容、频率、温度和通断功能。另一个里程碑是便携式安全和安装测试仪的发展，包括绝缘测试仪和多功能测试仪，它们将通断、绝缘电阻、回路阻抗和剩余电流装置测试结合在一个设备中。
进一步的发展是自动化测试系统和软件驱动测量平台的集成，特别是在电子制造和工业诊断中。这些系统提高了重复性，支持数据记录，并帮助符合质量和安全标准，同时减少重复测试任务中的人为错误。
关键特性和技术概览
电气测试设备通常由测量范围、精度、带宽、输入阻抗、安全类别、采样率和自动化能力定义。在工业环境中，选择还取决于耐受电压、环境耐用性、校准可追溯性以及与应用电压等级和故障能量水平的兼容性。
常见仪器类别包括：
| 仪器 | 主要功能 | 典型工业用途 |
|---|---|---|

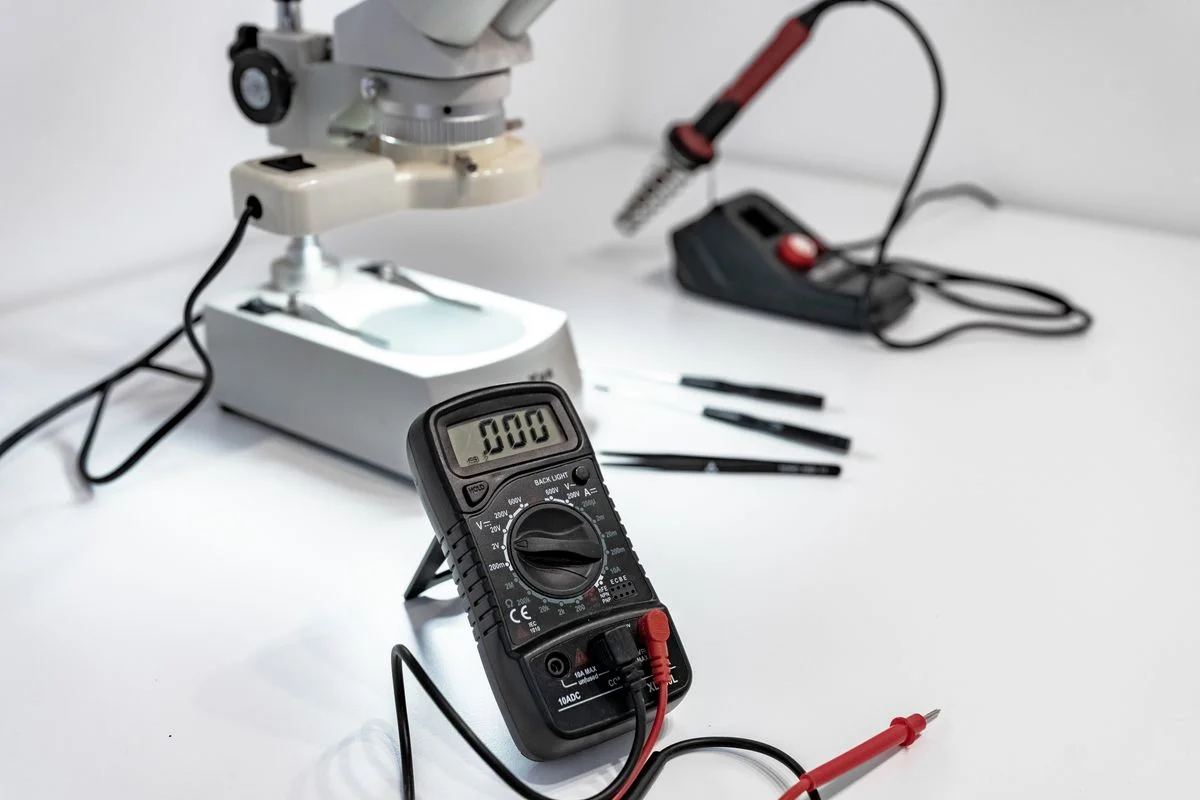

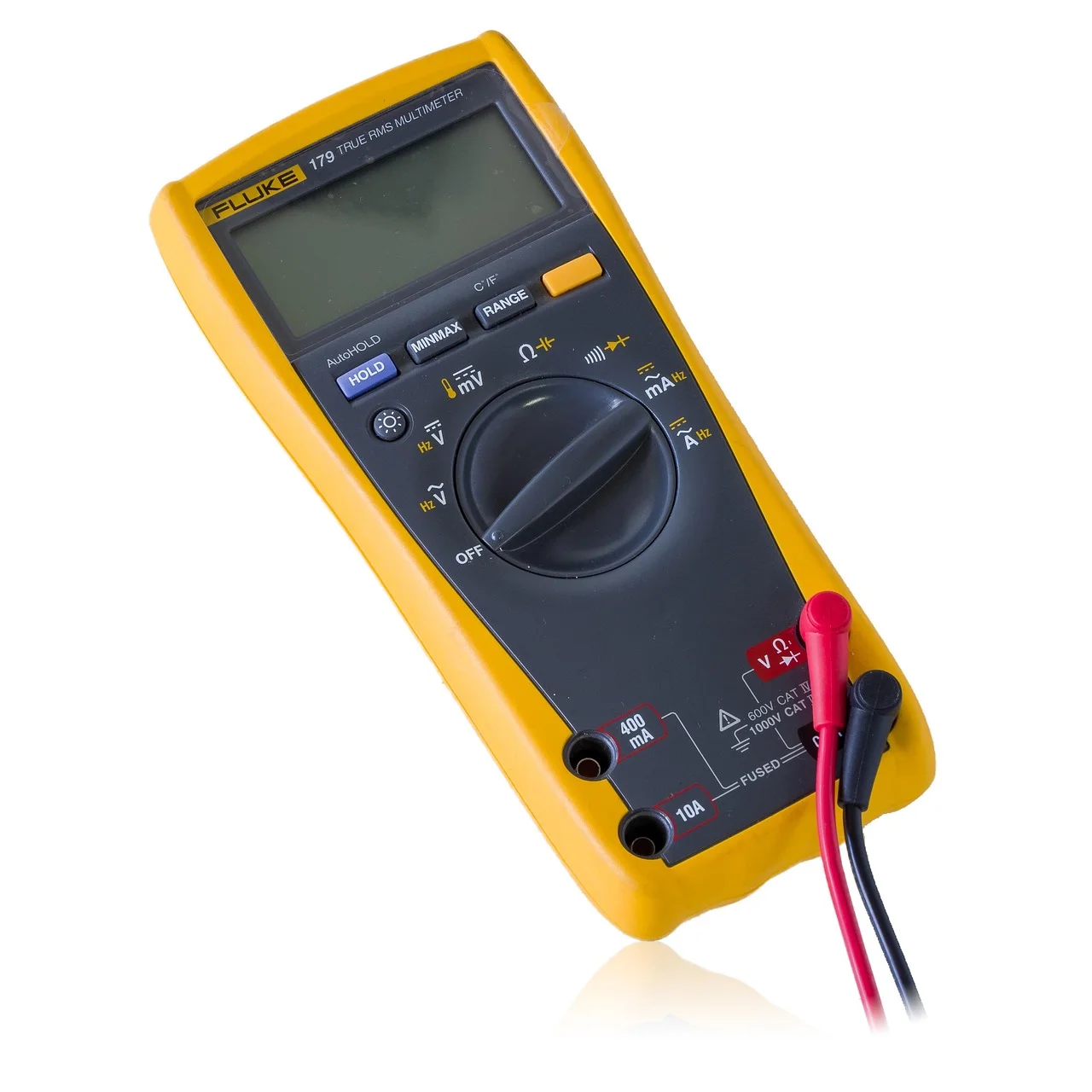

| 数字万用表 | 测量电压、电流、电阻，通常还包括电容、频率和通断 | 控制面板、heaters、sensors和驱动装置的故障排除 |
| 钳形表 | 非侵入式测量导体周围的电流 | 电机、heaters和馈线的负载检查 |
| 示波器 | 显示电压随时间变化 | 信号完整性、逆变器输出、传感器诊断 |
| LCR 表 | 测量电感、电容和电阻 | 部件和滤波器验证 |
| 绝缘测试仪 / 兆欧表 | 测量绝缘系统的高电阻 | 电机绕组、heaters、电缆和机柜 |
| 耐压测试仪 | 施加高电压以验证介电耐受性 | 组件和线束的安全鉴定 |
| 功率分析仪 | 测量功率、谐波和效率相关参数 | 驱动系统、电机和工厂能源审计 |
| 频谱分析仪 | 测量跨频率的信号幅度 | EMI/EMC 诊断、射频和控制电子设备 |
对于工业塑料机械，以下几个定量基准尤为相关。绝缘电阻测试通常在低压机械上使用 250 V、500 V 或 1000 V DC，可揭示电缆和绕组中的水分侵入、污染或老化。钳形表广泛用于在不打开电路的情况下进行电流测量，这在带电电机馈线和加热器组上很有价值。示波器和功率分析仪用于检查逆变器供电的电机，其中开关瞬变和谐波可能影响电机发热和电磁兼容性。
类型与变体
该领域通常分为三个功能类别：
- 基本测量仪器，用于电压、电流和电阻，如电压表、电流表、欧姆表和万用表。
- 激励仪器，产生已知信号用于测试，如信号发生器、脉冲发生器和函数发生器。
- 响应和分析仪器，观察被测设备的行为，如示波器、频谱分析仪、逻辑分析仪和网络分析仪。
在这些类别中，还有专门的变体：
- 手持便携式仪表，针对现场维护和快速故障排除进行了优化。
- 台式精密仪器，针对实验室校准和研发进行了优化。
- 机架式和自动化测试系统，针对生产线吞吐量和可追溯性进行了优化。
- 安全合规测试仪，针对绝缘、接地、介电强度和泄漏验证进行了优化。
应用与用途
在塑料加工机械中，电气测试设备支持机器生命周期的几乎每个阶段。
- Injection molding machines：加热区、热电偶、伺服驱动、安全联锁和模具温度控制电路的验证。
- 挤出生产线：驱动电机、螺杆加热电路、熔体压力sensors和控制面板的测试。
- 吹塑和thermoforming machines：检查heaters、定时电路、运动控制和防护系统。
- Auxiliary equipment：冷却器、干燥器、输送机、加料器、造粒机和真空加料器的诊断，电气故障通常表现为间歇性停机。
- 自动化和机器人：I/O 模块、工业网络、编码器、编码器供电质量和伺服反馈回路的分析。
- 维护和认证：绝缘测试、接地连续性测试以及在恢复服务前验证保护装置。
一个不合适的用例是直接机械诊断screws、barrels或cutting blades的磨损；电气测试设备可能指示电机负载或驱动异常，但它本身无法评估机械几何形状或摩擦学退化。
技术性能说明
工业机械中的电气测量仅与其测试方法和仪器类别一样可靠。例如，真有效值万用表优选用于变频驱动器产生的非正弦波形，因为简单的平均响应仪表可能会误读失真信号。同样，在评估电加热或伺服驱动系统的能耗、谐波和相位不平衡时，功率分析仪比基本仪表提供更多信息。

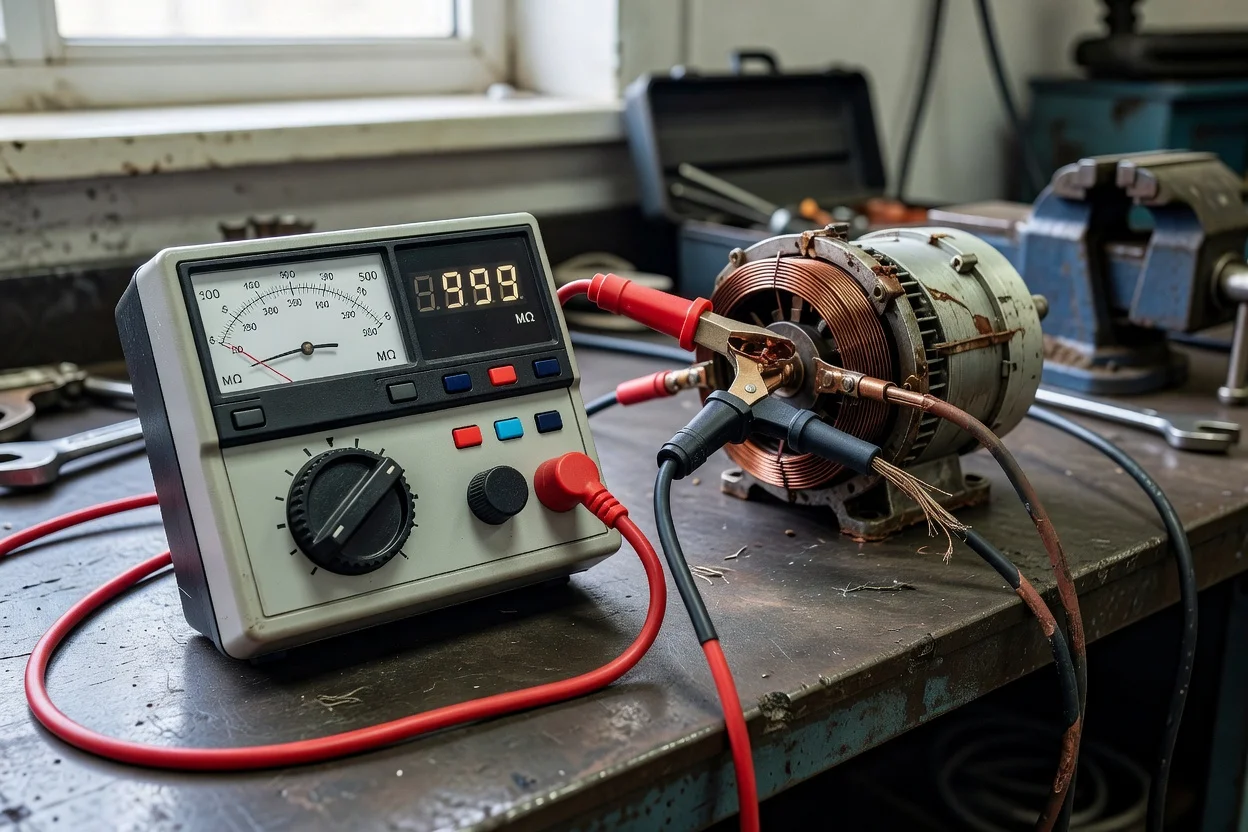

在维护实践中，绝缘测试仪和兆欧表对于在故障升级为停机之前检测老化电缆、污染的加热器带和与水分相关的故障特别有价值。多功能测试仪广泛用于需要一个仪器高效执行通断、绝缘电阻、回路阻抗和 RCD 检查的情况。
技术创新与自动化
现代电气测试系统越来越多地融入数据采集 (DAQ)、软件控制、自动化合格/不合格限制以及云或工厂网络连接。这支持可重复的生产测试、趋势分析和统计过程控制，特别是在电气面板、电机和电子控制辅助设备的大批量制造中。
其他值得注意的创新包括：
- 混合信号示波器，用于同时进行模拟和数字故障分析。
- 自动化测试系统，减少操作员差异并加速生产线末端验证。
- 热成像相机，用作互补诊断工具来定位过热的导体、端子和驱动组件。
- 便携式能量记录仪，用于监控注塑和挤出工厂的消耗模式。
环境与可持续性方面
电气测试主要通过减少能源浪费、过早部件更换和生产废料来促进可持续性。准确的功率测量可以识别低效电机、功率因数差、谐波失真和不必要的待机负载，所有这些在能源密集型塑料工厂中都很相关。
预防性电气诊断还通过维修而非更换来延长驱动装置、heaters、电缆和控制柜的使用寿命，从而支持循环经济实践。同时，可持续性取决于校准纪律，因为仪器漂移可能导致误判、不必要的部件处置或不安全的恢复服务决定。
经济与全球市场影响
对电气测量和测试设备的需求与工业电气化、自动化密度以及制造行业的合规要求密切相关。在塑料机械中，伺服驱动器、富含传感器的控制系统和互联维护系统的使用增加扩大了对 OEM 生产和售后服务中测试设备的需求。
市场由现场技术人员使用的低成本便携式工具与工厂和实验室使用的高端自动化平台之间的平衡所塑造。供应商在精度、耐用性、软件集成、校准支持和遵守区域安全标准方面展开竞争。
当前挑战与创新
主要挑战包括：
- 非正弦波形，这使逆变器驱动设备上的测量复杂化，需要真有效值和宽带宽仪器。
- 校准和可追溯性，这对于有效的认证和质量记录至关重要。
- 安全，特别是在测试带电机械和高电压组件时。
- 数据管理，因为现代测试程序会生成大量必须存储、分析和审计的测量记录。
创新专注于改善自动化、连接性、诊断深度和操作员安全，同时减少在复杂机器系统中隔离故障所需的时间。
未来展望
塑料机械的未来电气测试设备可能会更多地与状态监测、预测性维护和数字孪生集成。这将有利于能够直接将测量数据流式传输到maintenance software、将电气特征与机械行为关联并支持远程诊断的仪器。
随着机器制造商继续改进伺服系统和节能电气化，对能够处理更高开关频率、更低待机损耗和更严格 EMC 要求的工具的需求也可能增长。在这种情况下，最有价值的仪器将是那些结合精度测量、工业耐用性和软件互操作性的仪器。
摘要
电气性能测量和测试设备是现代塑料机械工程、维护和合规的基础组成部分。其核心仪器从简单仪表到复杂分析仪和自动化系统，所有这些都有助于确保安全运行、能源效率和可靠的生产性能。
