معدات قياس واختبار الخصائص الغازية

مقدمة

معدات قياس واختبار خصائص الغازات تشمل الأجهزة والمحللات والأنظمة المخبرية أو العمليات المستخدمة لتحديد التركيب والتركيز والتدفق والضغط والقيمة الحرارية والكثافة ومحتوى الرطوبة والخصائص الفيزيائية ذات الصلة بالغازات. في معالجة البلاستيك، تُستخدم هذه المعدات مباشرة في العمليات التي تعتمد على أجواء محكومة أو عمليات بمساعدة الغاز، وبشكل غير مباشر في تأهيل المواد ورصد الانبعاثات واختبار خصائص الحاجز للأفلام والتغليف. تتراوح أنظمة قياس الغاز من أجهزة قياس التدفق البسيطة ومقاييس الضغط إلى محللات متقدمة تعتمد على NDIR وTDLAS والأكسجين البارامغناطيسي والتوصيل الحراري والكروماتوغرافيا الغازية.

في الممارسة الصناعية، تنقسم معدات قياس الغاز عادة إلى أجهزة معايرة ومحللات عمليات عبر الإنترنت وأنظمة مخبرية. تطورت هذه الفئة الأوسع من أجهزة قياس الغاز الحجمية المبكرة وأجهزة المختبر ذات العدادات الرطبة إلى أنظمة متعددة المعلمات مؤتمتة للغاية قادرة على المراقبة في الوقت الفعلي والتشخيص عن بعد والتكامل مع شبكات التحكم في المصنع. كما تأثر التطوير الأخير بتشديد لوائح الانبعاثات وتطبيقات الهيدروجين والغازات المتجددة والحاجة إلى قياسات أسرع وأكثر انتقائية في كل من التحكم في العمليات والبيئة.

بالنسبة لمصنعي البلاستيك، يدعم قياس خصائص الغاز جودة المنتج والسلامة والكفاءة في مجالات مثل اختبار نفاذية الأفلام ومراقبة الفراغ وإمداد الغاز والخمول والرغوة ومعالجة الغازات المهدرة والرصد المستمر للانبعاثات. لذلك فإن هذه الفئة مهمة ليس فقط لمنتجي الغاز والمرافق ولكن أيضًا للمحولين ومختبرات التغليف والمركبين الذين يحتاجون إلى تحكم موثوق في أجواء العمليات أو أداء المنتج المرتبط بالغاز.

التاريخ والتطوير

ركزت ممارسة اختبار الغاز المبكرة على القياس الحجمي، حيث كان الغاز يُقاس عادة بالحجم بدلاً من الوزن لأن حجمه يتغير مع الضغط ودرجة الحرارة. شملت المعدات الكلاسيكية العدادات الرطبة والعدادات الجافة ومُثبتات العدادات ومقاييس الضغط والمسعرات والأجهزة الضوئية للاستخدام المخبري.

كان أحد المعالم الرئيسية التحول من القياس الأساسي إلى تحليل الغاز الآلي، حيث بدأت المستشعرات والمحللات في تحديد ليس الكمية فقط بل التركيب والجودة أيضًا. وبحلول أواخر القرن العشرين، أصبحت المحللات القائمة على الامتصاص بالأشعة تحت الحمراء والتوصيل الحراري والاستشعار الكهروكيميائي معيارية في البيئات الصناعية والمخبرية.

كان أحد المعالم الأحدث تبني المحللات القائمة على الليزر والمستمرة التشغيل، بما في ذلك TDLAS وأنظمة التحليل الطيفي ذات الصلة، والتي توفر استجابة سريعة وصيانة منخفضة وانتقائية محسنة لتيارات العمليات الصعبة. وفي الوقت نفسه، توسع قياس جودة الغاز إلى ما هو أبعد من تطبيقات الوقود الأحفوري ليشمل الهيدروجين والغازات المتجددة والامتثال للانبعاثات وتحسين العمليات في الصناعات كثيفة الاستهلاك للطاقة.

الخصائص الرئيسية والنظرة الفنية العامة

تُعرَّف معدات خصائص الغاز بالخاصية التي يتم قياسها وطريقة أخذ العينات ومبدأ المستشعر. تشمل المعلمات القابلة للقياس الرئيسية:

• التركيب
• التركيز
• معدل التدفق
• الضغط
• درجة الحرارة
• الرطوبة أو نقطة الندى
• الكثافة
• القيمة الحرارية
• مؤشر ووب
• معدل النفاذ أو النقل للمواد الحاجزة

تشمل مبادئ القياس الأكثر شيوعًا:

• NDIR (الأشعة تحت الحمراء غير المشتتة) للغازات مثل CO₂ وCO وCH₄ وSO₂ وبعض تطبيقات الهيدروكربون أو غازات العمليات.
• TDLAS / التحليل الطيفي بالليزر للقياسات السريعة والانتقائية، غالبًا في تيارات غاز العمليات مع طلب صيانة منخفض.
• تحليل الأكسجين البارامغناطيسي لقياس O₂ في التحكم في العمليات ورصد النقاء.
• كشف التوصيل الحراري (TCD) لأنظمة الغاز الثنائية أو محدودة المكونات، خاصة القياسات المتعلقة بالهيدروجين.
• الكروماتوغرافيا الغازية (GC) للتحليل متعدد المكونات والتعرف التركيبي عالي الدقة.
• الاستشعار الكهروكيميائي والأمبيرومتري للأكسجين والغازات التفاعلية المختارة.

تشمل البنية النموذجية للنظام مسبار أخذ العينات والترشيح والتحكم في التدفق وتكييف الضغط واكتشاف المادة التحليلية ومعالجة الإشارة. في الأنظمة الاستخراجية، غالبًا ما يكون تكييف العينة أمرًا حاسمًا لأن درجة الحرارة والرطوبة وتحميل الجسيمات يمكن أن تشوه القراءات أو تتلف المستشعرات. غالبًا ما تدمج منصات الاختبار الحديثة الرطوبة المحكومة والغرف المناخية واختيار الغاز الحامل ومعدات تحييد الغاز لتحسين التكرارية والسلامة.

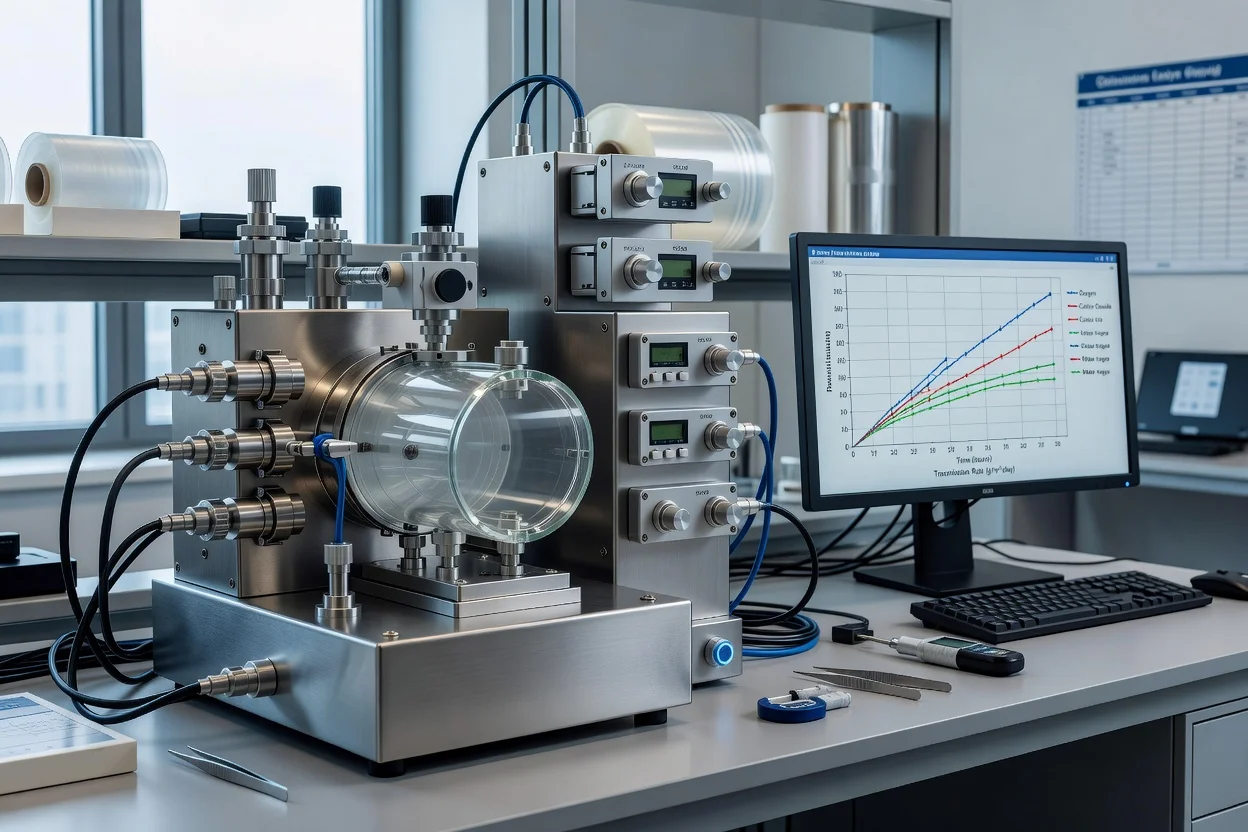

بالنسبة للعمل المخبري المتعلق بالبلاستيك، يستخدم اختبار نقل الغاز للأفلام والصفائح عادة طرق الضغط التفاضلي لتحديد النفاذية والذوبان والانتشار ومعدل النقل. تُستخدم مثل هذه الأنظمة لتوصيف المواد الحاجزة لتغليف الأغذية والتغليف الطبي والأفلام التقنية.

نطاقات الأداء النموذجية

تختلف المواصفات الكمية على نطاق واسع حسب التطبيق، لكن الأنظمة الصناعية تُختار عادة للدقة والتكرارية وزمن الاستجابة وعبء الصيانة بدلاً من مقياس عالمي واحد. في بيئات الاختبار الصناعي عالية الإنتاجية، غالبًا ما تكون أنظمة تكييف العينات والتعدد الآلي حاسمة في الممارسة العملية.

الأنواع والاختلافات

يمكن تجميع معدات قياس واختبار الغاز في عدة فئات وظيفية.

معدات المعايرة والمرجع

تُستخدم هذه الأنظمة للتحقق من أو معايرة الأجهزة الأخرى. تشمل الأمثلة مثبتات العدادات وزجاجات الغاز المرجعية وأجهزة الحجم المحكوم. دورها هو التتبعية، وليس بالضرورة المراقبة المستمرة للمصنع.

محللات العمليات عبر الإنترنت

تعمل هذه الأجهزة داخل الخط أو بشكل استخراجي وتوفر قراءات مستمرة للتحكم في المصنع وضمان الجودة أو الامتثال للانبعاثات. وهي شائعة في إنتاج الغاز والمرافق والأفران الصناعية ومصانع العمليات.

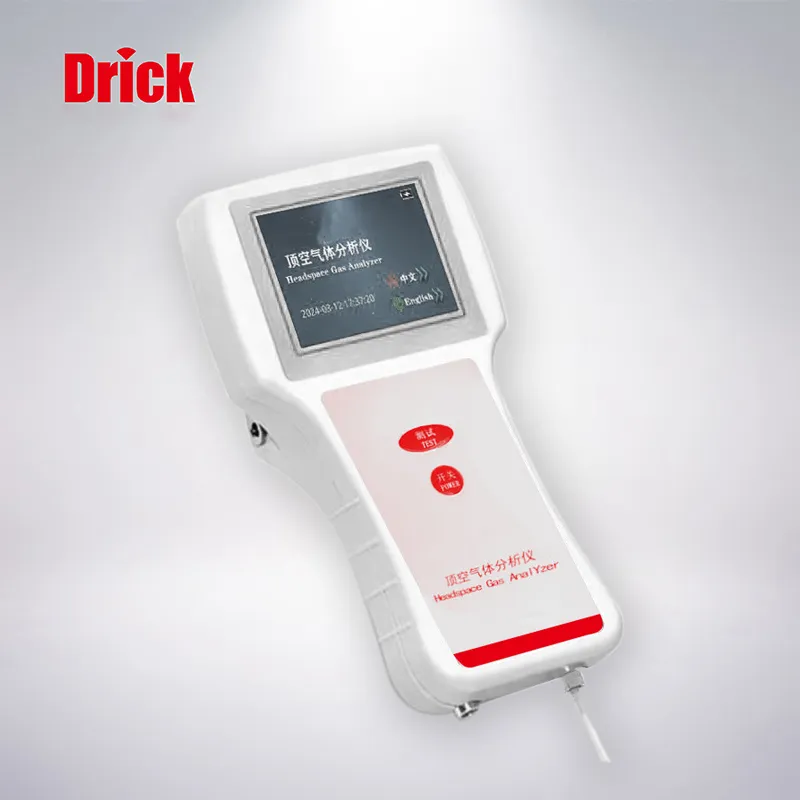

الكاشفات المحمولة واليدوية

تُستخدم الأجهزة المحمولة لفحوصات السلامة واكتشاف التسربات والعمل في الأماكن المحصورة وفحوصات الصيانة. وعادة ما تعطي الأولوية للتنقل والاستجابة السريعة وحماية العاملين.

المحللات المخبرية

توفر الأنظمة المخبرية دقة أعلى أو ظروف اختبار أكثر تحكمًا. وتشمل أنظمة GC الموضوعة على المنضدة والغرف البيئية المحكومة ومنصات المعايرة المتخصصة لمخاليط الغاز واختبار المواد.

أجهزة اختبار خصائص الحاجز للبلاستيك

على الرغم من أنها ليست محللات غاز بالمعنى الضيق، إلا أنها ذات صلة كبيرة في معالجة البلاستيك لأنها تقيس كيفية مرور الغازات عبر الأفلام والرقائق والهياكل متعددة الطبقات. وهي أساسية لتأهيل التغليف واختيار البوليمر.

التطبيقات والاستخدامات

لقياس خصائص الغاز تطبيق صناعي واسع، لكن في قطاع البلاستيك يكون ذا صلة خاصة في المجالات التالية:

• اختبار أفلام التغليف: تساعد قياسات نقل الأكسجين والغازات الأخرى في تحديد أداء الحاجز للتغليف الغذائي والصيدلاني والصناعي الحساس.
• التحكم في جو العملية: قد تتطلب عمليات البثق والتركيب والمعالجة الحرارية الخمول أو التهوية أو التحكم في الرطوبة للحفاظ على ثبات المنتج وحماية المعدات.
• عمليات الرغوة وحقن الغاز: يعد التحكم الدقيق في تركيب الغاز والضغط والتدفق أمرًا أساسيًا عند استخدام الغازات كـعوامل نفخ فيزيائية أو في القولبة بمساعدة الغاز.
• رصد الانبعاثات: تدعم محللات الغاز المستمرة الامتثال البيئي في إنتاج الراتنج وأنظمة الاحتراق والمجففات ووحدات المعالجة الحرارية.
• مراقبة الجودة في المرافق وإمداد الغاز بالمصنع: تكون قياسات القيمة الحرارية والكثافة ومؤشر ووب ذات صلة حيث تؤثر جودة الغاز على الشعلات والسخانات واستقرار العملية الحرارية.
• رصد السلامة: تحمي الكاشفات المحمولة الموظفين من نقص الأكسجين والغازات السامة أو الأجواء القابلة للاحتراق.

تطبيق غير مناسب هو استخدام محللات متعددة المكونات المتطورة لفحوصات تسرب بسيطة غير حرجة لمرة واحدة؛ في هذه الحالة، يكون كاشف التسرب المخصص أو اختبار انحلال الضغط عادة أكثر اقتصادًا وملاءمة تشغيلية.

الابتكارات التكنولوجية والأتمتة

ركز الابتكار الأخير على التشخيص عبر الإنترنت والمعايرة الذاتية ومعالجة العينات متعددة المواقع. يمكن للأنظمة المؤتمتة تحليل العديد من نقاط العينات بشكل تسلسلي، مما يقلل من العمل اليدوي مع تحسين استمرارية البيانات.

وسعت المحللات القائمة على الليزر نطاق القياسات العملية في الموقع من خلال تقليل الاعتماد على الكواشف المستهلكة وتحسين زمن الاستجابة. وبالتوازي، تتكامل الأنظمة الحديثة بشكل متزايد مع منصات التحكم في المصنع لدعم الصيانة التنبؤية وتحسين العمليات وإعداد تقارير الامتثال.

تطور مهم آخر هو استخدام منصات الاختبار المحكومة للمقارنة والتأهيل والمعايرة. غالبًا ما تشمل هذه الأنظمة التحكم في الرطوبة والغرف المناخية ومكتبات الغاز المتعددة ونطاقات تدفق عالية السعة لإعادة إنتاج الظروف الميدانية الواقعية.

الجوانب البيئية والاستدامة

تدعم معدات قياس الغاز الاستدامة بطريقتين: عن طريق تقليل الانبعاثات المباشرة وتحسين كفاءة العملية. تساعد المحللات المستمرة المشغلين على اكتشاف انحراف الاحتراق وخسائر العملية والانبعاثات الهاربة في وقت أبكر من أخذ العينات الدورية وحدها.

في تصنيع البلاستيك، يمكن أن يقلل القياس الدقيق للغاز والبخار من الإنتاج غير المطابق للمواصفات وتحسين استهلاك غازات التطهير والخمول وتحسين اختيار المواد الحاجزة، مما يقلل من الهدر عبر دورة حياة المنتج. يساهم اختبار الحاجز أيضًا في تصميم التغليف خفيف الوزن، مما يمكن أن يقلل من استخدام المواد مع الحفاظ على أداء مدة الصلاحية.

من منظور المعدات، تتأثر الاستدامة بعمر المستشعر واستخدام غاز المعايرة ومتطلبات الطاقة والحاجة إلى تكييف العينة. تتمتع الأنظمة ذات المواد المستهلكة القليلة والاستقرار العالي في المعايرة عمومًا ببصمة تشغيلية أقل.

التأثير الاقتصادي والسوق العالمي

تحليل الغاز قطاع صناعي ناضج لكنه مهم استراتيجيًا. يحركه الطلب البنية التحتية للطاقة وإنتاج الغاز الصناعي ولوائح الانبعاثات وتطوير الهيدروجين والحاجة إلى جودة منتج أعلى في الصناعات العملياتية.

بالنسبة لمعالجي البلاستيك ومحولي التغليف، تكمن القيمة الاقتصادية في تقليل الخردة ومنع حالات فشل الجودة وضمان الامتثال التنظيمي لمتطلبات ملامسة الطعام والبيئة. يمكن تبرير التكلفة الرأسمالية للمحللات المتقدمة حيث يتطلب التحكم في الجودة المستمر أو تقارير الانبعاثات أخذ عينات يدوية أو حيث تكون انحرافات العملية مكلفة.

يمتد الموردون العالميون عبر متخصصي الأجهزة وشركات الأتمتة المتنوعة، مع عروض قوية في محللات العمليات وأنظمة جودة الغاز وقياس الرطوبة. يعتمد التمييز في السوق عادة على مبدأ القياس والموثوقية في البيئات القاسية وسهولة المعايرة والتكامل مع أنظمة التحكم بدلاً من تصميم جهاز عالمي واحد.

التحديات الحالية والابتكارات

التحديات التقنية الرئيسية هي الانتقائية وسلامة أخذ العينات والانحراف وتداخل الرطوبة والحساسية المتقاطعة وتعقيد قياس الغازات التفاعلية أو منخفضة التركيز في التيارات الصناعية الحقيقية.

في بيئات البلاستيك والصناعات العملياتية، تشمل التحديات الإضافية الغبار والأبخرة القابلة للتكثف والمركبات المسببة للتآكل ودرجات الحرارة المتغيرة. غالبًا ما تتطلب هذه الظروف خطوطًا مسخنة والترشيح وأجزاء مبللة مقاومة للتآكل أو تكييف عينة متخصص.

يركز الابتكار على:

• استجابة أسرع للعمليات الديناميكية،
• مكتبات غاز أوسع للمخاليط المتجددة والغنية بالهيدروجين،
• حزم مستشعرات أقل صيانة،
• تتبع أفضل للمعايرة،
• وتكامل أعمق مع تحليلات المصنع الرقمية.

النظرة المستقبلية

سيتشكل مستقبل قياس خصائص الغاز من خلال الانتقال إلى الغازات المتجددة والهيدروجين وتشديد السيطرة على الانبعاثات وزيادة الطلب على الذكاء في العمليات في الوقت الفعلي. تفضل هذه الاتجاهات المحللات التي يمكنها العمل باستمرار وتحمل تركيب الغاز المتغير وتقديم قياس مستقر مع تدخل مشغل أدنى.

في معالجة البلاستيك، من المرجح أن يزداد الطلب على الاختبار المتعلق بالغاز للمواد الحاجزة والتحكم في جو العملية وأنظمة المراقبة التي تدعم كفاءة الطاقة وأهداف الاقتصاد الدائري. ستكون المعدات التي تربط التحقق المخبري بالتحكم في الإنتاج المباشر ذات قيمة خاصة لأنها تقصر المسار من تطوير المواد إلى التوسع في التصنيع.

الملخص

معدات قياس واختبار خصائص الغاز هي فئة أجهزة أساسية تشمل أجهزة المعايرة ومحللات العمليات والكاشفات المحمولة والأنظمة المخبرية. في معالجة البلاستيك، تدعم اختبار الحاجز والتحكم في العمليات والامتثال ل الانبعاثات والسلامة المتعلقة بالغاز، بينما تدعم في الاقتصاد الصناعي الأوسع ضمان جودة الغاز وإدارة الطاقة والرصد التنظيمي.

انتقل تطورها التقني من العدادات الحجمية والأجهزة المخبرية الرطبة إلى أنظمة غنية بالمستشعرات مؤتمتة تستخدم طرق الأشعة تحت الحمراء والليزر والكروماتوغرافيا والتوصيل الحراري. من المرجح أن يُعرف مستقبل القطاع بأتمتة أقل صيانة وانتقائية أفضل في مخاليط الغاز المعقدة وتكامل أوثق مع أنظمة الإنتاج الرقمي والاستدامة.
