Introducción
Equipos de medición y ensayo para propiedades geométricas comprende los instrumentos, sistemas y patrones de referencia utilizados para verificar el tamaño, la forma, la orientación, la posición y el estado de la superficie de las piezas fabricadas. En el procesamiento de plásticos, estas herramientas son esenciales para confirmar que los componentes poliméricos moldeados, extruidos, termoformados o mecanizados cumplan con las tolerancias dimensionales y los requisitos de calidad funcional.
La categoría abarca instrumentos simples de taller como calibradores, micrómetros, indicadores de carátula y calibres de tapón, así como sistemas avanzados que incluyen máquinas de medición por coordenadas (CMM), máquinas de medición por visión, probadores de rugosidad superficial, probadores de redondez y sistemas de metrología óptica. Los equipos de metrología modernos admiten la inspección trazable a lo largo del ciclo de producción, desde la validación de materiales entrantes y herramientas hasta el control en proceso y la aceptación final.
En la fabricación de plásticos, la metrología geométrica es especialmente importante porque las piezas de polímero son sensibles a la contracción, alabeo, historial térmico, estado de herramientas y efectos de humedad. Por ese motivo, los sistemas de medición se seleccionan a menudo no solo por su precisión nominal, sino también por su velocidad, repetibilidad, capacidad sin contacto y adecuación a superficies blandas, brillantes, translúcidas o flexibles.
El campo ha evolucionado de calibres manuales y comparadores ópticos hacia celdas de inspección automatizadas, controladas por software, integradas con líneas de producción y sistemas de calidad digital. Los desarrollos actuales enfatizan la inspección multisensor, la medición en línea, el manejo asistido por robot y la conectividad de datos para el control estadístico de procesos y las aplicaciones de la Industria 4.0. La sostenibilidad también está cobrando mayor relevancia, ya que un mejor control dimensional reduce los desperdicios, el reproceso y las correcciones intensivas en energía aguas abajo.
Historia y desarrollo
La inspección geométrica temprana en la fabricación se basaba en calibres fijos, bloques patrón e instrumentos manuales para la medición de longitud y ángulo. Estas herramientas establecieron el principio básico de comparar una pieza con un estándar conocido en lugar de depender únicamente del juicio visual.
Un gran avance se produjo con el desarrollo de comparadores ópticos e inspección basada en placa de superficie, que permitieron una evaluación más precisa de perfiles, planitud y características angulares. Estos métodos fueron especialmente valiosos para engranajes, roscas, matrices y otros componentes de precisión cuya geometría no podía verificarse adecuadamente con herramientas lineales simples.
La modernización más significativa ocurrió con la difusión de CMM, instrumentos de medición de forma y metrología óptica digital. Estos sistemas permitieron la verificación de coordenadas tridimensionales, el control dimensional a nivel de micras y la evaluación automatizada de tolerancias geométricas como redondez, coaxialidad, planitud y descentramiento. Paralelamente, normas como la serie VDI/VDE/DGQ/DKD 2618 formalizaron el ensayo de equipos de medición para magnitudes geométricas.
Visión técnica
La metrología geométrica se basa en la medición de características dimensionales y tolerancias geométricas definidas en los planos de producto y en normas de estilo GPS. Las categorías principales son:
- Medición lineal para longitud, espesor, diámetro, profundidad y altura
- Medición angular para inclinación, conicidad y ángulo incluido
- Medición de forma para redondez, cilindricidad, planitud, rectitud y concentricidad
- Medición de posición para ubicación, paralelismo, perpendicularidad y descentramiento
- Medición de superficie para rugosidad y contorno
Clases comunes de instrumentos
| Clase de instrumento | Propósito típico | Notas |
|---|---|---|
| Calibradores | Mediciones externas, internas y de profundidad | Rápidos y versátiles, pero limitados para tolerancias estrechas |
| Micrómetros | Verificaciones de espesor y diámetro de alta precisión | Comunes en la inspección de producción |
| Indicadores de carátula | Descentramiento, deflexión y alineación | A menudo usados con accesorios y placas de superficie |
| Bloques patrón | Calibración y ajuste de referencia | Base para la trazabilidad y configuración de instrumentos |
| Probadores de rugosidad superficial | Parámetros Ra, Rz, Rq y relacionados | Importantes para sellado, tribología y calidad de superficie de moldes |
| Probadores de forma/redondez | Redondez, cilindricidad, rectitud | Usados para ejes, barrenos y características cilíndricas de precisión |
| CMM | Verificación dimensional 3D completa | Adecuados para geometrías complejas e inspección automatizada |
| Sistemas de visión / metrología óptica | Inspección de perfiles y características sin contacto | Útiles para piezas delicadas, transparentes o blandas |
Rangos de rendimiento típicos
- Los instrumentos manuales como calibradores y micrómetros se usan para verificaciones rápidas en el taller, a menudo con resoluciones en el rango de micrómetros para micrómetros y centésimas de milímetro para calibradores.
- Los CMM proporcionan verificación 3D a nivel de micras para piezas complejas y pueden configurarse como sistemas de puente, cantilever, brazo portátil o de taller.
- Los sistemas de medición de forma se usan para evaluar redondez, rectitud, planitud y coaxialidad con alta precisión y pueden ser manuales o totalmente automatizados.
- Los sistemas ópticos y láser ofrecen medición rápida y sin contacto para contornos, perfiles, huecos, diámetros y topografía superficial, especialmente donde las sondas de contacto podrían deformar la pieza.
Referencias cuantitativas citadas frecuentemente en la práctica industrial
- Los husillos rotativos de medición de forma suelen funcionar a velocidades bajas o moderadas adaptadas al escaneo de precisión más que a la rotación similar al mecanizado; el principio de medición depende más de la estabilidad y el filtrado que de altas rpm.
- El deshidratado centrífugo no es en sí una función de medición geométrica, pero en las líneas de reciclaje de plásticos la calidad de las piezas o escamas medidas se ve afectada por la contaminación superficial y la humedad; esto hace que las muestras limpias y secas sean importantes para ensayos dimensionales y superficiales fiables.
- La rugosidad superficial se informa comúnmente como Ra, Rz y Rq, seleccionando sistemas de stylus de contacto y ópticos según la reflectividad, la textura y la accesibilidad.
- La geometría de escamas o granulados no es el enfoque principal de la metrología geométrica, pero el tamaño y la forma de los fragmentos pueden evaluarse en contextos de reciclaje y reprocesado cuando el comportamiento del flujo de material o la clasificación de contaminación dependen de la geometría de las partículas.
Tipos y variaciones

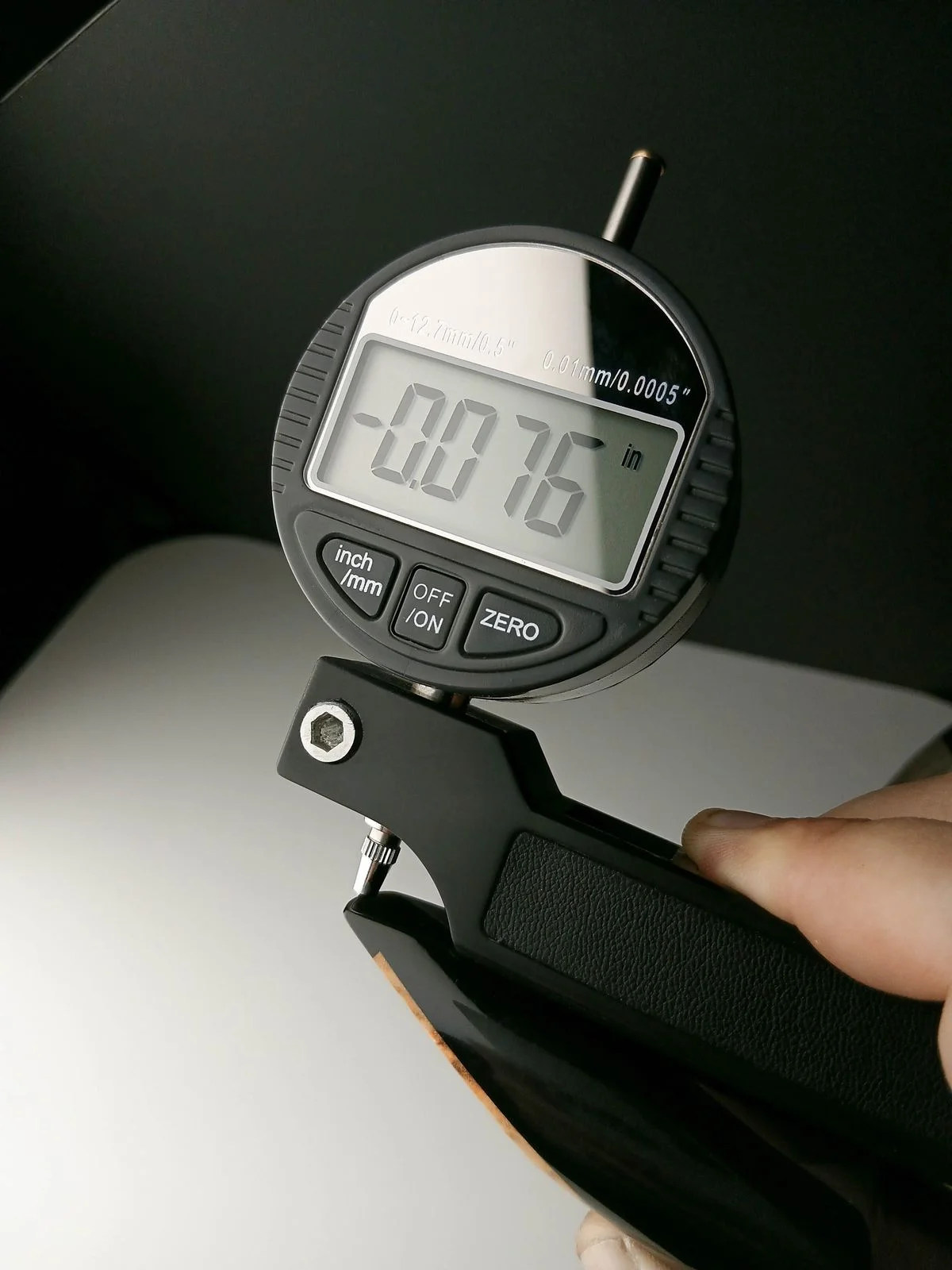

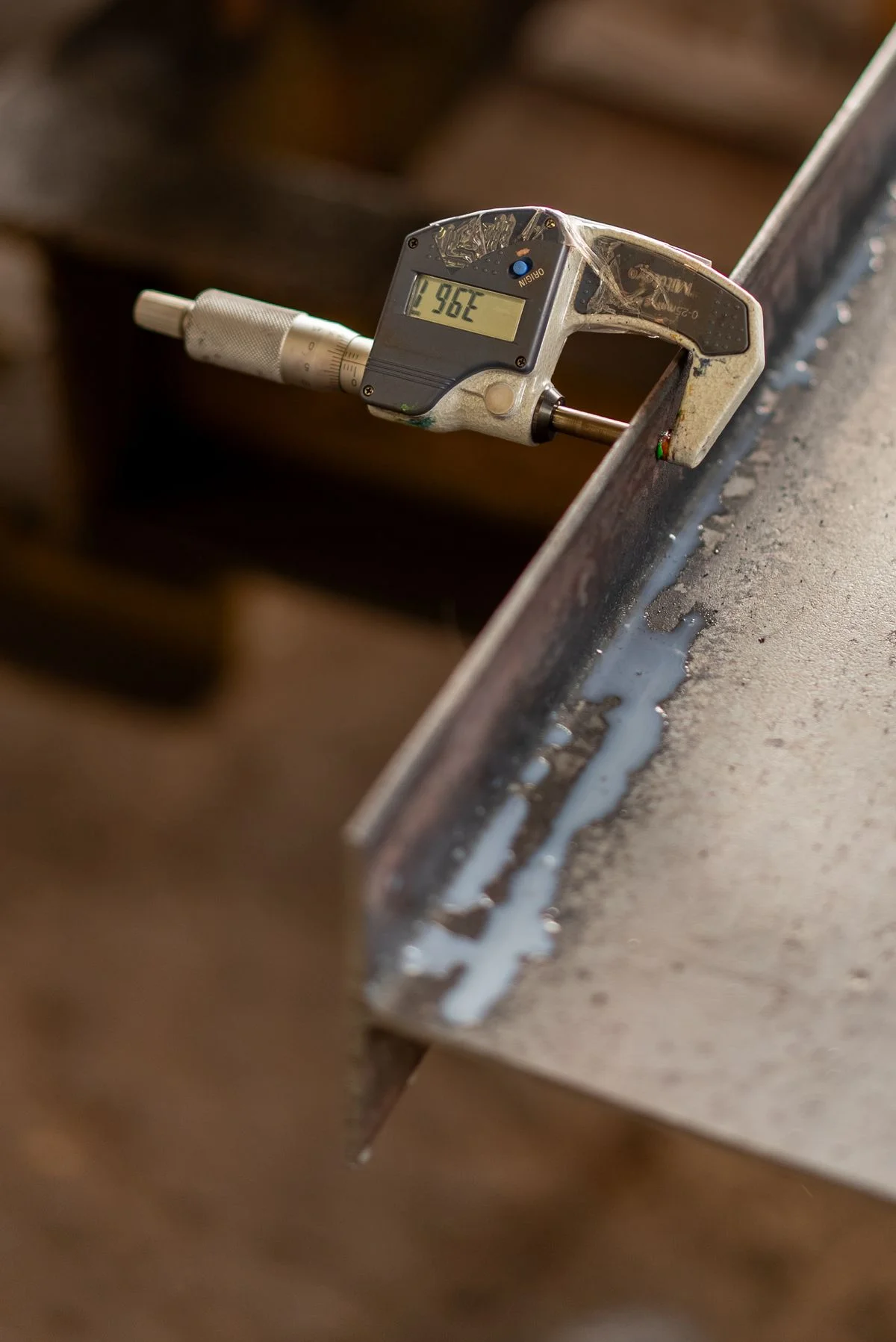

Instrumentos de medición manuales
Son las herramientas más extendidas en entornos de fabricación y mantenimiento. Incluyen calibradores, micrómetros, medidores de altura, medidores de profundidad, medidores de barrenos, calibres de espesores, transportadores y reglas. Son económicos, portátiles y rápidos, pero dependen en gran medida de la habilidad del operador y de condiciones de medición controladas.
Calibres de límite y pasa/no pasa
Los calibres de tapón, de anillo, de mordaza y de rosca proporcionan aceptación o rechazo rápidos basados en límites de tolerancia en lugar de valores numéricos continuos. Son especialmente útiles en producción en masa donde la velocidad y la repetibilidad son más importantes que la salida numérica detallada.
Sistemas de metrología de forma y posición
Estos sistemas evalúan redondez, planitud, rectitud, concentricidad y descentramiento. Se usan comúnmente para ejes, barrenos, asientos de válvulas, casquillos de precisión y componentes de herramientas. Los sistemas totalmente automatizados reducen la influencia del operador y mejoran el rendimiento en la inspección de producción.

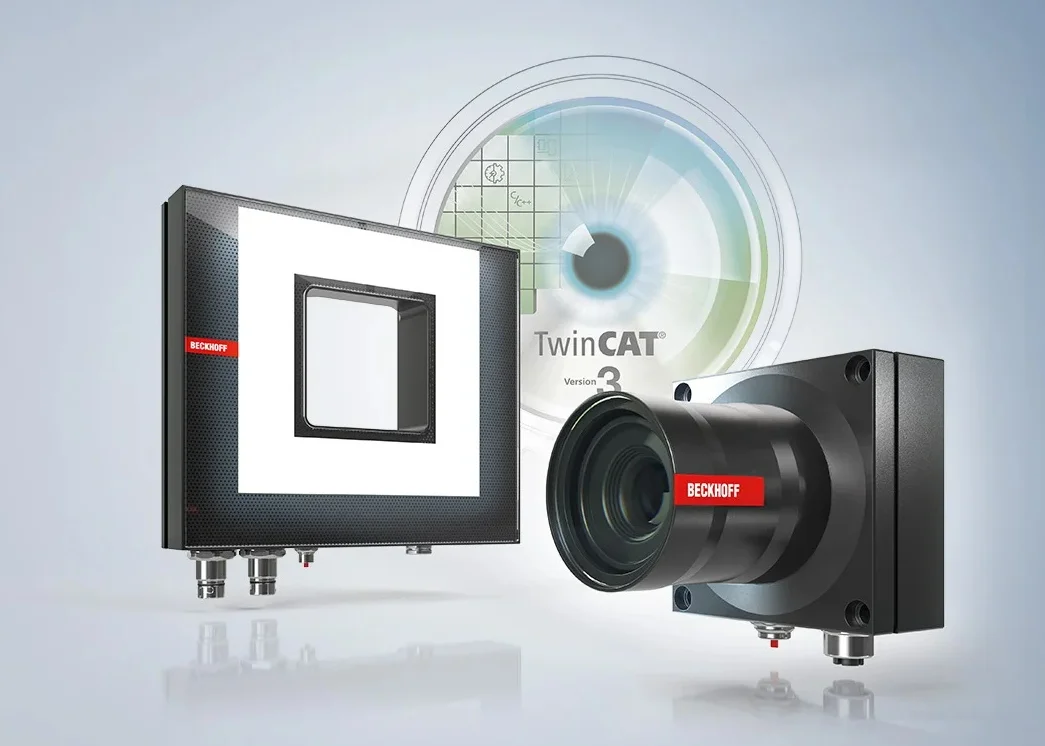

Sistemas ópticos y basados en visión
Los proyectores de perfiles, máquinas de medición por vídeo, comparadores ópticos y escáneres de luz estructurada inspeccionan piezas sin contacto físico. Son valiosos para componentes plásticos de paredes delgadas, contornos intrincados, microcaracterísticas y superficies frágiles que pueden verse afectadas por la fuerza de la sonda.

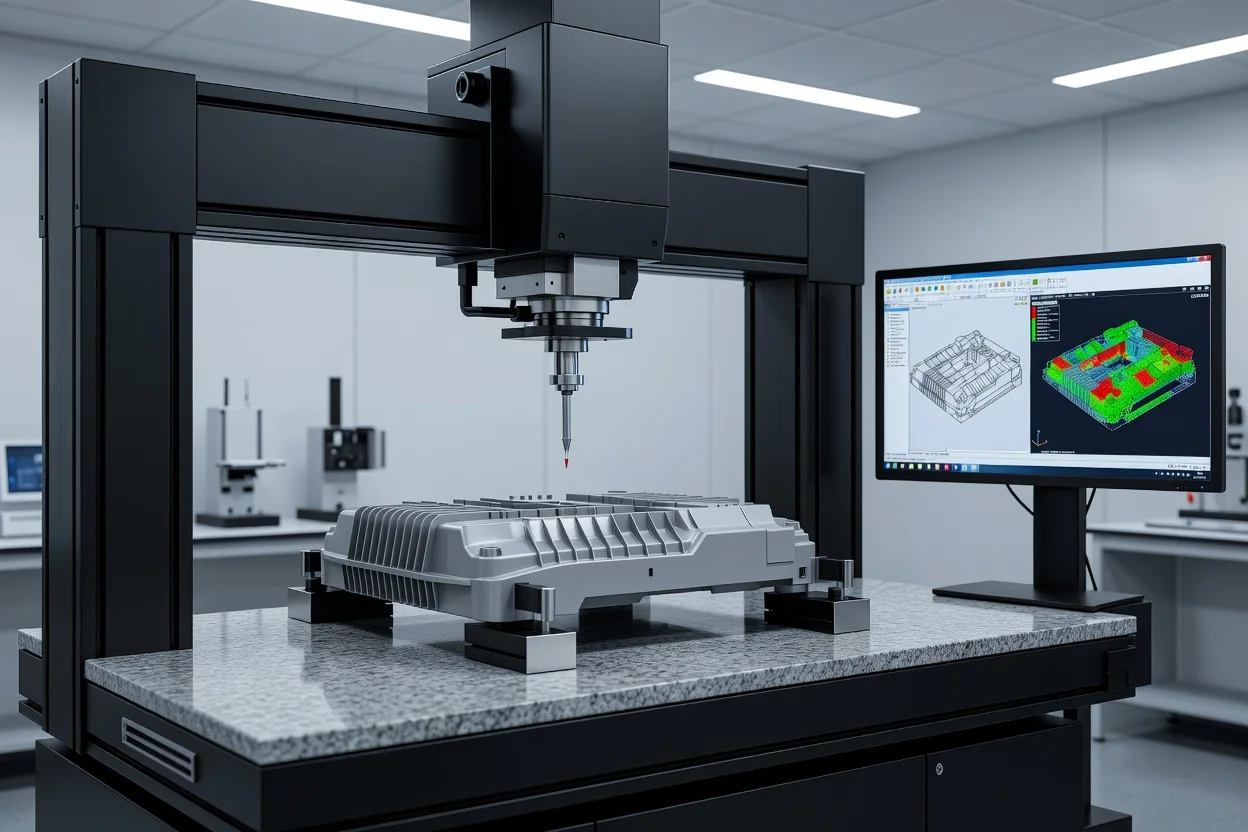

Máquinas de medición por coordenadas
Los CMM siguen siendo el referente para la inspección 3D flexible. Pueden inspeccionar carcasas moldeadas, conectores, piezas médicas, insertos de herramientas e interfaces de ensamblaje, y a menudo se integran con software de comparación CAD y generación automatizada de informes.
Aplicaciones y usos
Procesamiento de plásticos
Los equipos de medición geométrica se usan a lo largo de la fabricación de plásticos para verificar:
- Piezas moldeadas por inyección por dimensiones, alabeo, geometría relacionada con hundimientos y ajuste de ensamblaje
- Perfiles y tuberías extruidos por espesor de pared, ovalidad, rectitud y diámetro
- Contenedores moldeados por soplado por geometría del cuello, simetría y estabilidad dimensional relacionada con el volumen
- Piezas termoformadas por fidelidad de contorno, profundidad, posición de brida y precisión de corte
- Herramientas y moldes por geometría de cavidad, desgaste, alineación y estado de la línea de partición
Otros sectores industriales
El mismo equipo se usa ampliamente en automoción, aeroespacial, dispositivos médicos, electrónica, energía, metalurgia e ingeniería mecánica general para garantizar el cumplimiento de planos y requisitos de certificación.
Un caso de uso inadecuado
Un calibrador manual simple es una herramienta inadecuada para verificar el alabeo de paneles plásticos grandes, delgados y brillantes, porque los puntos de contacto locales y la geometría de referencia limitada pueden ocultar errores de forma; un CMM, un escáner óptico o un sistema láser basado en accesorio es más apropiado.
Importancia en la fabricación de plásticos
La inspección geométrica desempeña un papel central en los plásticos porque las piezas de polímero suelen presentar anisotropía de contracción, deformación post-moldeo y deriva dimensional dependiente de la temperatura. Una pieza que mide correctamente inmediatamente después del moldeo puede cambiar de tamaño a medida que se relajan las tensiones internas, por lo que las estrategias de inspección suelen incluir acondicionamiento controlado y mediciones repetidas en intervalos definidos.
Los datos de medición también respaldan la corrección de herramientas. Por ejemplo, las desviaciones en la posición de agujeros, el espesor de pared o los patrones de alabeo pueden indicar desequilibrio de compuerta, no uniformidad de enfriamiento, problemas de expulsión o desgaste del molde. De esta manera, la metrología se convierte en una herramienta de diagnóstico más que en un simple punto de control de pasa/falla.
Innovaciones tecnológicas y automatización
La innovación reciente se ha centrado en tres direcciones principales:
- Medición sin contacto, especialmente métodos ópticos y láser para inspección delicada o de alta velocidad
- Automatización y robótica, incluidas celdas CMM paletizadas y sistemas de visión en línea
- Integración digital, como comunicación directa con software SPC, sistemas MES y controles de máquina
La metrología automatizada reduce la variación del operador y admite mayor frecuencia de inspección, pero también introduce compensaciones. Estas incluyen mayor costo de capital, calibración más compleja, mayor sensibilidad a las condiciones ambientales y la necesidad de programación y mantenimiento especializados.
Aspectos ambientales y de sostenibilidad
Los equipos de medición geométrica contribuyen a la sostenibilidad principalmente reduciendo desperdicios, reprocesos y desperdicio de energía. Un mejor control dimensional mejora el rendimiento a la primera pasada, lo cual es especialmente importante en plásticos porque las piezas defectuosas pueden requerir rectificado, refundido o eliminación.
La medición sin contacto también puede reducir el daño por manipulación física y mejorar la inspección de componentes ligeros, mientras que la trazabilidad digital limita la necesidad de verificaciones manuales repetidas. Al mismo tiempo, los sistemas avanzados consumen más energía que los calibres simples y pueden requerir salas con control climático, por lo que el beneficio ambiental depende del diseño general del proceso y de su utilización.
Impacto económico y en el mercado global
El mercado de equipos de metrología geométrica está moldeado por la expansión de la fabricación de precisión, normas de calidad más estrictas y la difusión de la producción automatizada. La demanda es más fuerte donde las tolerancias son estrechas, los volúmenes son altos y la trazabilidad es obligatoria, particularmente en automoción, medicina, aeroespacial, electrónica y productos de consumo de gama alta.
En plásticos, la inversión en metrología a menudo se justifica por el costo del incumplimiento dimensional, la corrección de herramientas y el rechazo del cliente. Como resultado, incluso procesadores de tamaño medio adoptan cada vez más sistemas de inspección modulares que combinan instrumentos manuales, calibres basados en accesorios y verificación selectiva con CMM.
Desafíos actuales e innovaciones
Los desafíos clave incluyen:
- Calibración y trazabilidad, especialmente en operaciones multisitio
- Sensibilidad ambiental, como temperatura, vibración y limpieza
- Dependencia del operador en la inspección manual
- Medición de plásticos blandos o reflectantes, que puede complicar los métodos de contacto u ópticos
- Sobrecarga de datos, donde grandes conjuntos de datos de inspección deben convertirse en control de proceso accionable
Las innovaciones actuales abordan estos problemas mediante gestión automatizada de incertidumbre, mejor tecnología de sondas, fusión multisensor, sistemas de escaneo portátiles e integración más estrecha con analítica de producción.
Perspectivas futuras
El desarrollo futuro probablemente enfatizará la metrología en línea, el reconocimiento de defectos asistido por IA, los gemelos digitales y el control de lazo cerrado entre sistemas de medición y equipos de proceso. Para los procesadores de plásticos, esto significa reacción más rápida a la deriva, menor dependencia del muestreo fuera de línea y mejor control de piezas complejas con paredes delgadas y requisitos estéticos estrictos.
El papel de los equipos de medición geométrica seguirá expandiéndose desde la simple verificación de conformidad hacia la inteligencia de proceso, donde los datos dimensionales se usan para optimizar moldes, máquinas y formulaciones de material en tiempo casi real.
