Introducción
Sistemas CAD en la industria de los plásticos son entornos de diseño basados en computadora utilizados para crear, modificar, analizar y documentar productos, tooling, moldes, troqueles, accesorios y equipos de producción antes de que comience la fabricación física. En el procesamiento de plásticos, son centrales para el desarrollo de productos porque conectan la geometría de la pieza, el comportamiento del material, el diseño de tooling y los flujos de trabajo de fabricación posteriores en un solo proceso digital.
Los sistemas CAD no se limitan al dibujo simple. Se utilizan para dibujos 2D, modelado sólido y de superficies 3D, diseño paramétrico, definición de tolerancias, gestión de ensamblajes, simulación e intercambio de datos con herramientas CAM y CAE. En la fabricación de plásticos, esto respalda el moldeo por inyección, tooling de extrusión, moldeo por soplado, termoformado, moldeo por compresión y diseño de auxiliary equipment, al tiempo que reduce el tiempo de rediseño, los costos de prototipos y los errores de producción.
Históricamente, el CAD evolucionó del reemplazo del dibujo manual a una plataforma de ingeniería digital más amplia que ahora sustenta el prototipado virtual, la automatización de fabricación y los flujos de trabajo del ciclo de vida del producto. Los sistemas actuales integran cada vez más la colaboración en la nube, la simulación y la transferencia de datos a procesos CNC y de fabricación aditiva, lo que convierte al CAD en una base para las operaciones de plásticos orientadas a la Industria 4.0.
La sostenibilidad también se ha convertido en un impulsor importante. Al mejorar el diseño correcto a la primera, optimizar el uso de materiales y permitir la simulación antes de que se corte el tooling, los sistemas CAD pueden reducir los desperdicios, acortar los ciclos de desarrollo y respaldar la producción de plásticos eficiente en recursos. De cara al futuro, se esperan los desarrollos más importantes en el diseño generativo, la integración más estrecha de CAD/CAE/CAM y la ingeniería basada en modelos que conecta la geometría del producto más directamente con el rendimiento del proceso y la automatización de fábrica.
Historia y desarrollo
El CAD temprano surgió como un reemplazo digital del dibujo manual, pero su papel se expandió rápidamente a medida que mejoraba la potencia de cómputo y los datos de ingeniería se volvían más fáciles de manipular electrónicamente. En la fabricación, este cambio fue especialmente importante para las piezas de plástico y el tooling, donde pequeños cambios geométricos pueden afectar fuertemente el flujo, el enfriamiento, la contracción y la calidad final de la pieza.
Los hitos clave en el desarrollo incluyen:
- La transición de dibujo 2D a modelado paramétrico 3D, que permitió características reutilizables, ensamblajes y actualizaciones automáticas de dibujos cuando cambian las dimensiones.
- La integración de herramientas CAE para análisis de esfuerzo, térmico, de movimiento y de flujo, lo que permite a los diseñadores evaluar el rendimiento antes del tooling o la producción.
- La conexión de CAD con sistemas CAM y CNC, que hizo que los modelos digitales fueran directamente útiles para mecanizar moldes, troqueles y componentes con menos reingreso manual de datos.
Para los procesadores de plásticos, esta evolución importó porque la calidad del tooling es un determinante importante del tiempo de ciclo, la apariencia de la pieza, la precisión dimensional y la tasa de desperdicio. Por lo tanto, el CAD pasó de ser una ayuda de dibujo a ser un sistema de ingeniería central para el desarrollo de productos y moldes.
Descripción técnica
Un sistema CAD típicamente combina modelado geométrico, dimensionamiento, control de restricciones, dibujo, bibliotecas de piezas, gestión de ensamblajes y funciones de exportación para fabricación y análisis. En aplicaciones de plásticos, el modelo suele ser el registro maestro del producto, el molde o troquel y las interfaces de tooling requeridas para la producción.
Funciones principales
- Modelado geométrico: creación de bocetos 2D, sólidos 3D y geometría de superficies para piezas y tooling.
- Diseño paramétrico: regeneración automática de características relacionadas, dibujos y ensamblajes después de un cambio de dimensión.
- Documentación: generación de dibujos técnicos, tolerancias, listas de materiales e instrucciones de ensamblaje.
- Preparación para análisis: exportación a CAE para estudios estructurales, térmicos, de movimiento y de flujo.
- Transferencia a fabricación: transferencia a CAM para trayectorias de herramientas CNC, mecanizado de moldes y planificación de producción.
Referencias prácticas en flujos de trabajo relacionados con plásticos
- Los modelos CAD de piezas de plástico se crean comúnmente con sólidos y superficies controlados dimensionalmente adecuados para el diseño de moldes y simulación.
- Los modelos de tooling suelen incluir líneas de partición, ángulos de desmoldeo, ubicaciones de compuertas, disposiciones de eyectores, circuitos de enfriamiento y características de compensación de contracción, aunque los valores específicos dependen de la resina y las condiciones del proceso.
- Los flujos de trabajo CAD-a-CAM ayudan a definir trayectorias de herramientas para bases de moldes, cavidades, núcleos y accesorios, reduciendo el esfuerzo de programación manual y los errores de transcripción.
- En la práctica de fabricación más amplia, la ingeniería integrada basada en CAD puede acortar los ciclos de diseño entre un 30 % y un 50 % en comparación con los flujos de trabajo de dibujo manual, según referencias de la industria citadas en resúmenes técnicos.
Intercambio de datos e interoperabilidad
Los entornos CAD modernos suelen admitir formatos de datos neutrales como STEP e IGES para intercambiar geometría entre sistemas. Esto es especialmente relevante en las cadenas de suministro de tooling de plásticos, donde el diseño puede pasar entre diseñadores de productos, fabricantes de moldes, especialistas en simulación y talleres mecánicos que utilizan diferentes plataformas de software.
Tipos y variaciones
| Tipo de sistema CAD | Uso principal en maquinaria de plásticos e ingeniería de productos | Fortalezas típicas |
|---|---|---|
| CAD 2D | Dibujo, planos, esquemas, dibujos básicos de tooling | Documentación rápida, edición más sencilla |
| CAD sólido 3D | Piezas, bastidores de máquinas, protecciones, carcasas, ensamblajes | Volúmenes precisos, verificación de interferencias |
| CAD de superficies | Productos de consumo, superficies de flujo complejas, paneles estéticos | Geometría suave, control de forma |
| CAD paramétrico | Diseño de moldes, componentes de máquinas, familias reutilizables | Actualizaciones automáticas, estandarización de diseño |
| CAD/CAE/CAM integrado | Desarrollo de tooling, simulación, preparación CNC | Iteración más rápida, reducción de errores |
| CAD en la nube | Equipos de diseño distribuidos y colaboración con proveedores | Acceso compartido, control de revisiones |
En la fabricación de plásticos, los sistemas paramétricos e integrados suelen ser los más valiosos porque la geometría del producto, el diseño del molde y las condiciones del proceso están estrechamente vinculados.
Aplicaciones y usos
Los sistemas CAD respaldan casi todas las etapas del equipo de procesamiento de plásticos y el desarrollo de productos.
- Moldeo por inyección: diseño de piezas, cavidades de molde, núcleos, canales de alimentación, compuertas, canales de enfriamiento, sistemas eyectores y bases de moldes.
- Extrusión: diseño de dados, disposición de canales de flujo, optimización de perfiles e integración de componentes de línea.
- Moldeo por soplado: geometría de contenedores, tooling relacionado con el parisón, diseño de acabado de cuello y sistemas de recorte.
- Termoformado: tooling de conformado de láminas, asistencias de tapón, accesorios de recorte y diseño de distribución de vacío.

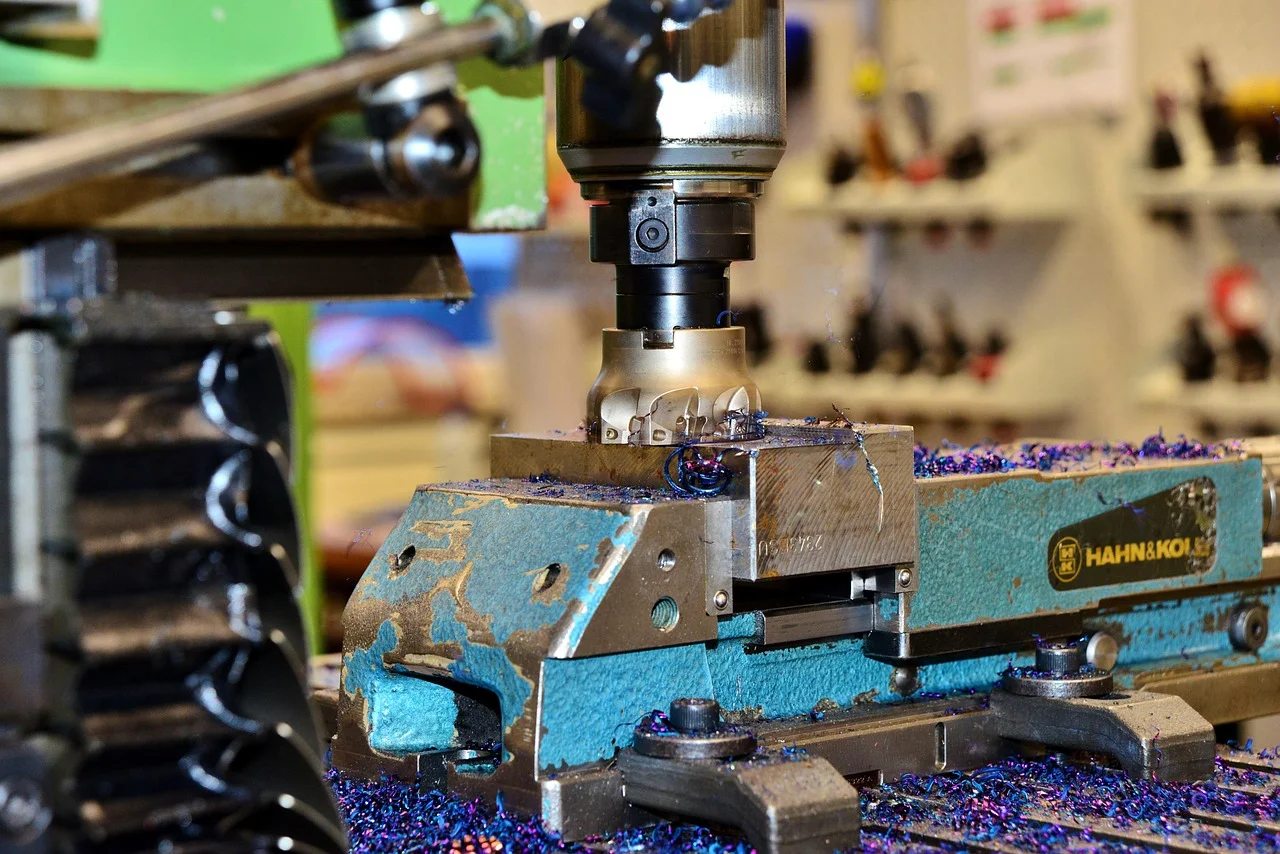

- Fabricación de moldes y talleres de herramientas: diseño de electrodos, diseño de accesorios, verificación de holguras de mecanizado y geometría lista para CNC.
- Auxiliary equipment: tolvas, alimentadores, transportadores, protecciones y bastidores de máquinas para sistemas de extrusión y moldeo.
- Calidad e inspección: comparación digital de la geometría de la pieza, control de tolerancias y verificación de ajuste.
Una aplicación de mal ajuste es el control directo de la máquina de moldeo. El CAD respalda el diseño del producto y el tooling, pero el funcionamiento de la máquina lo manejan sistemas de control de procesos, PLC y software de supervisión en lugar del software CAD.

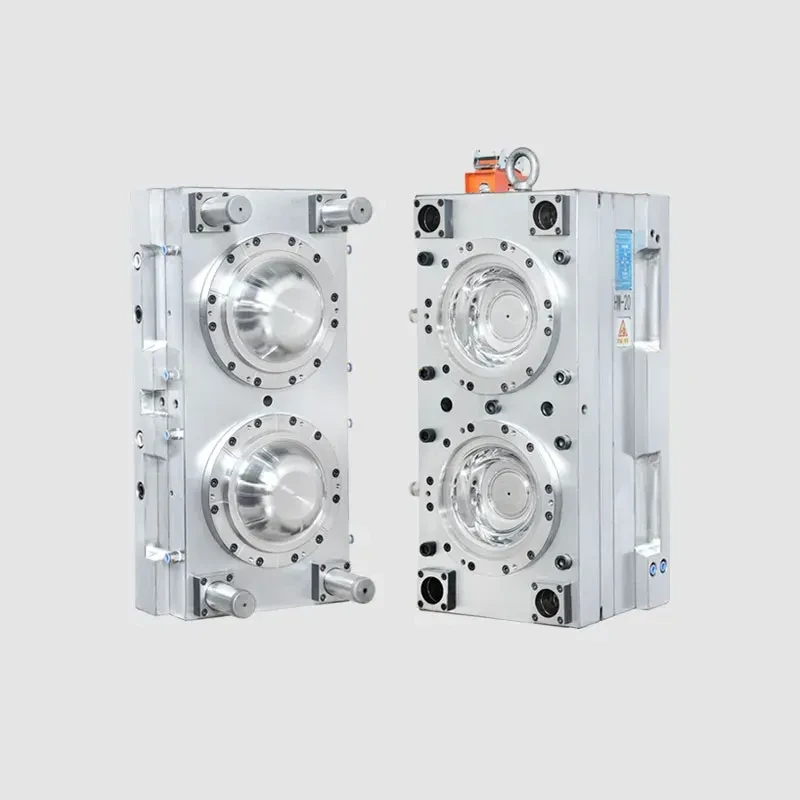

CAD en el diseño de moldes y herramientas de plástico
El diseño de moldes de plástico es uno de los casos de uso de CAD más exigentes porque pequeños cambios de geometría pueden alterar el llenado, el enfriamiento, la deformación y el comportamiento de eyección. Los modelos CAD se utilizan para definir:
- Ángulos de desmoldeo para desmoldeo
- Superficies de partición y cierres
- Geometría de compuertas y canales
- Colocación de canales de enfriamiento
- Ubicaciones de ventilación
- Compensación de contracción
- Mecanismos de pines eyectores y elevadores
Estas características de diseño se pasan luego a simulation tools para validación y a sistemas CAM para mecanizado. En la práctica, el CAD ayuda al diseñador de moldes a coordinar restricciones funcionales que son difíciles de gestionar de manera confiable solo con dibujo manual.
Innovaciones tecnológicas y automatización
Los sistemas CAD modernos están cada vez más vinculados a flujos de trabajo de digital manufacturing. Las innovaciones importantes incluyen:
- Integración CAD/CAM, que permite que los datos de diseño digital se conviertan en instrucciones de máquina para mecanizado CNC.
- Acoplamiento CAE, que respalda la simulación de comportamiento estructural, térmico, de flujo y de movimiento antes de fabricar el tooling.
- Prototipado virtual, que reduce la dependencia de múltiples prototipos físicos.
- Funciones de automatización, como dimensionamiento automático, verificaciones de especificaciones y bibliotecas reutilizables.
- Colaboración en la nube, que mejora el control de revisiones entre equipos de diseño, tooling y producción.
Para los procesadores de plásticos, estas capacidades ayudan a reducir el tiempo de entrega entre el concepto del producto y la aprobación del primer artículo, especialmente cuando los cambios de tooling son costosos y los programas de producción son ajustados.
Aspectos ambientales y de sostenibilidad
Los sistemas CAD contribuyen a la sostenibilidad principalmente al reducir los desperdicios y mejorar la eficiencia del diseño. Como los problemas geométricos y de proceso pueden identificarse antes, menos moldes defectuosos, piezas con disparo corto o componentes de herramienta desalineados llegan a la producción.
Los beneficios clave de sostenibilidad incluyen:
- Reducción de desperdicio de material mediante geometría optimizada y mejor preparación de fabricación.
- Menor consumo de prototipos al reemplazar algunas iteraciones físicas con simulación digital.
- Mejora de la eficiencia del tooling, que puede reducir los desperdicios durante el arranque y el ajuste del proceso.
- Soporte para aligeramiento, donde el diseño optimizado de la pieza reduce el uso de resina sin sacrificar la función.
El valor de sostenibilidad no es automático, sin embargo. Los sistemas CAD también aumentan la dependencia de la infraestructura digital, la capacitación y los ecosistemas de software, por lo que su beneficio ambiental depende de qué tan efectivamente se utilicen en toda la cadena de desarrollo del producto.
Impacto económico y en el mercado global
Los sistemas CAD son un habilitador económico importante en toda la industria de los plásticos porque reducen el tiempo de diseño, mejoran la coordinación y ayudan a llevar los productos a producción más rápidamente. En sectores intensivos en tooling, esto puede afectar materialmente el tiempo de comercialización y la competitividad.
Su impacto en el mercado es más fuerte donde:
- Los costos de tooling son altos
- Los ciclos de producto son cortos
- Los requisitos de precisión son estrictos
- Los equipos de diseño y fabricación globales deben colaborar entre sitios
El CAD también respalda la reutilización de piezas estándar y bibliotecas de diseño, lo que mejora la consistencia y reduce el esfuerzo de ingeniería en las familias de productos. Para los productores de maquinaria de plásticos y fabricantes de moldes, esto crea una ventaja compuesta: un mejor diseño digital suele conducir a una mejor manufacturabilidad, lo que a su vez mejora la utilización del equipo de capital y reduce las correcciones posteriores.
Desafíos e innovaciones actuales
A pesar de su madurez, los sistemas CAD aún enfrentan varios desafíos en la ingeniería de plásticos.
- La interoperabilidad sigue siendo un problema recurrente cuando los archivos se mueven entre diferentes entornos de software y proveedores.
- La fidelidad del modelo puede ser limitada cuando el modelo CAD no está alineado con las realidades del proceso, como la contracción, la asimetría de enfriamiento o la anisotropía del material.
- Los requisitos de habilidades son sustanciales, especialmente para el modelado de superficies, el diseño de moldes y la integración de digital manufacturing.
- La gestión de datos se vuelve difícil a medida que se multiplican los ensamblajes, revisiones, archivos de simulación y salidas de fabricación.
La innovación actual se centra en:
- Mejor integración con simulación y validación de procesos
- Reconocimiento de características más inteligente para fabricación
- Mayor uso de colaboración basada en la nube
- Automatización mejorada del dibujo y documentación rutinarios
- Vínculos más estrechos entre la geometría CAD y los datos de fabricación legibles por máquina
Perspectivas futuras
El futuro de los sistemas CAD en el procesamiento de plásticos probablemente estará determinado por una integración más profunda con la simulación, la automatización y los datos del ciclo de vida. En lugar de actuar solo como herramientas de diseño, las plataformas CAD se están convirtiendo en centros de ingeniería digital que conectan la definición del producto, el tooling, la planificación de procesos y la ejecución de fabricación.
Los desarrollos más importantes probablemente serán:
- Diseño generativo y asistido por algoritmos para aligeramiento y manufacturabilidad
- Flujos de trabajo CAD a máquina más directos para tooling y accesorios
- Mayor uso de definición basada en modelos, donde la geometría y las tolerancias están integradas en el modelo 3D en lugar de duplicarse en dibujos
- Mayor soporte para colaboración multisitio y redes de proveedores
- Adopción más amplia de gemelos digitales que vinculan la intención de diseño con el rendimiento del procesamiento
Para los fabricantes de plásticos, estos cambios deberían mejorar la capacidad de diseñar piezas y equipos que sean más fáciles de moldear, más rápidos de validar y más eficientes de producir.
Resumen
Los sistemas CAD son herramientas fundamentales en la ingeniería de plásticos porque conectan la geometría del producto, el diseño de tooling, el análisis, la documentación y la preparación de fabricación en un solo entorno digital. Su evolución del software de dibujo a plataformas de diseño integradas los ha hecho esenciales para el moldeo por inyección, extrusión, moldeo por soplado, termoformado y fabricación de moldes, al tiempo que respaldan la sostenibilidad, la automatización y un desarrollo de productos más rápido.
