온도 폐루프 제어 장비

소개

온도용 폐쇄 루프 제어 장비는 실제 값을 지속적으로 측정하고 설정점으로부터의 편차를 보정하여 공정을 목표 온도로 유지하는 데 사용되는 센서, 컨트롤러, 전력 스위칭 장치, 액추에이터 및 관련 소프트웨어를 의미합니다. 산업 현장에서는 이것이 피드백 온도 제어의 기초이며, 열 안정성이 제품 품질, 안전, 에너지 효율 또는 처리량에 영향을 미치는 모든 곳에서 널리 사용됩니다.

플라스틱 가공 분야에서 폐쇄 루프 온도 제어는 배럴 가열, 용융 온도 관리, 금형 온도 제어, 핫 러너 시스템, 캘린더 롤, 압출기 존, 공정 냉각 루프의 핵심입니다. 동일한 기본 구조가 많은 열 시스템에 나타납니다. 센서가 온도를 측정하고, 컨트롤러가 설정점과 비교하며, 릴레이, SSR, SCR, 밸브 또는 펌프와 같은 최종 제어 요소가 오차가 줄어들 때까지 열 입력 또는 열 제거를 조절합니다.

이 기술은 단순한 on/off 서모스탯에서 자동 조정, 다중 존 조정, 원격 진단 및 PLC와 산업 통신 네트워크 통합 기능을 갖춘 PID 제어 및 네트워크 시스템으로 발전했습니다. 플라스틱 기계 분야에서 이러한 발전은 반복성을 향상시키고 온도 드리프트로 인한 스크랩을 줄였으며, 광학 부품, 의료 부품, 다층 필름, 엔지니어링 플라스틱과 같은 고부가가치 제품의 더 엄격한 공차를 지원했습니다.

역사 및 개발

산업용 가열의 초기 온도 제어는 기계식 서모스탯과 수동 조정에 의존했으며, 이는 대략적인 조절에는 적합했지만 좁은 열 대역이 필요한 공정에는 적합하지 않았습니다. 전자 피드백 제어로의 전환은 연속 감지와 자동 보정을 도입하여 부하 조건 변화에 따른 온도 관리를 더욱 안정적으로 만들었습니다.

주요 발전은 산업용 온도 컨트롤러에 PID 제어가 광범위하게 채택된 것입니다. PID 로직은 단순한 on/off 제어보다 현재 오차뿐만 아니라 변화율과 누적 오프셋에도 반응하여 열 시스템의 오버슈트와 사이클링을 줄였습니다.

또 다른 중요한 이정표는 고체 상태 전력 제어와 프로그래밍 가능한 자동화의 확산이었습니다. 플라스틱 기계에서 SSR, SCR, PLC 기반 제어 및 디지털 컨트롤러는 더 빠른 스위칭, 더 세밀한 존 제어, 더 나은 데이터 로깅, 기계 시퀀스·알람·품질 시스템과의 더 긴밀한 통합을 가능하게 했습니다.

기술 개요

폐쇄 루프 온도 제어 시스템은 일반적으로 네 가지 핵심 요소를 포함합니다. 센서, 컨트롤러, 최종 제어 요소, 열 부하입니다.

• 센서: 일반적으로 열전대, RTD 또는 서미스터; 일부 시스템에서는 비접촉 측정을 위해 적외선 감지가 사용됩니다.
• 컨트롤러: 측정된 온도와 설정점을 비교하고 PID 로직을 통해 보정 동작을 계산합니다.
• 최종 제어 요소: 열 입력 또는 열 제거를 변경하는 히터, 냉각 밸브, 펌프, 릴레이, SSR 또는 SCR.
• 공정/부하: 배럴 존, 금형 회로 또는 열유 루프와 같이 온도를 제어해야 하는 재료 또는 장비.

작동 원리는 측정, 비교, 보정의 연속 사이클입니다. 실제 온도가 목표보다 낮으면 컨트롤러가 열 입력을 증가시키거나 냉각을 줄이고, 목표보다 높으면 가열을 줄이거나 냉각을 증가시킵니다.

산업용 온도 루프의 일반적인 엔지니어링 특성은 다음과 같습니다.

• 제어 정확도: 센서 위치, 열 질량, 외란 수준에 따라 섭씨 수십 분의 1도에서 수 도까지; 고성능 공정 히터는 부하가 안정적일 때 더 좁은 대역을 유지할 수 있습니다.
• 샘플링 및 업데이트 속도: 컨트롤러와 열 관성에 따라 수십 분의 1초에서 수 초까지.
• 출력 모드: on/off, 시간 비례, 위상각 제어, 버스트 파이어링, 아날로그 제어 또는 밸브 변조.
• 일반적인 제어 동작: 공정 조건이 변할 때 진동과 오버슈트를 줄이기 위한 자동 조정 또는 적응형 조정.

플라스틱 응용 분야에서 중요한 구분은 가열 요소의 온도와 공정 재료의 온도 사이입니다. 폐쇄 루프 장비는 히터 표면이 아닌 공정 변수를 제어하므로 센서 배치가 성능과 응답 시간에 큰 영향을 미칩니다.

유형 및 변형

폐쇄 루프 온도 제어 장비는 감지 방식, 작동 방식, 응용 분야에 따라 분류할 수 있습니다.

플라스틱 가공에서 일반적인 폐쇄 루프 열 하위 시스템은 다음과 같습니다.

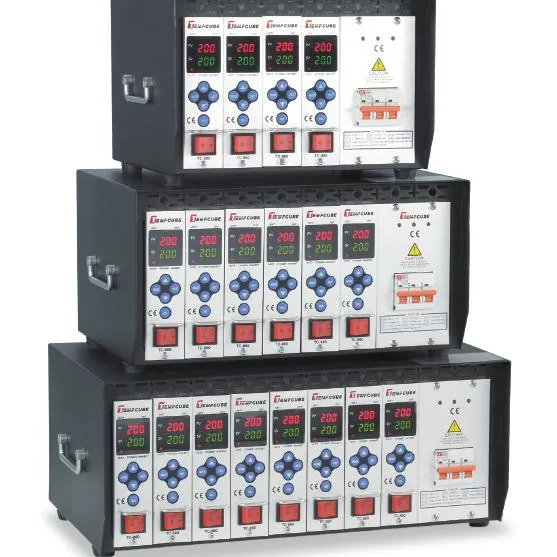

• 사출 성형 및 압출용 배럴 존 컨트롤러

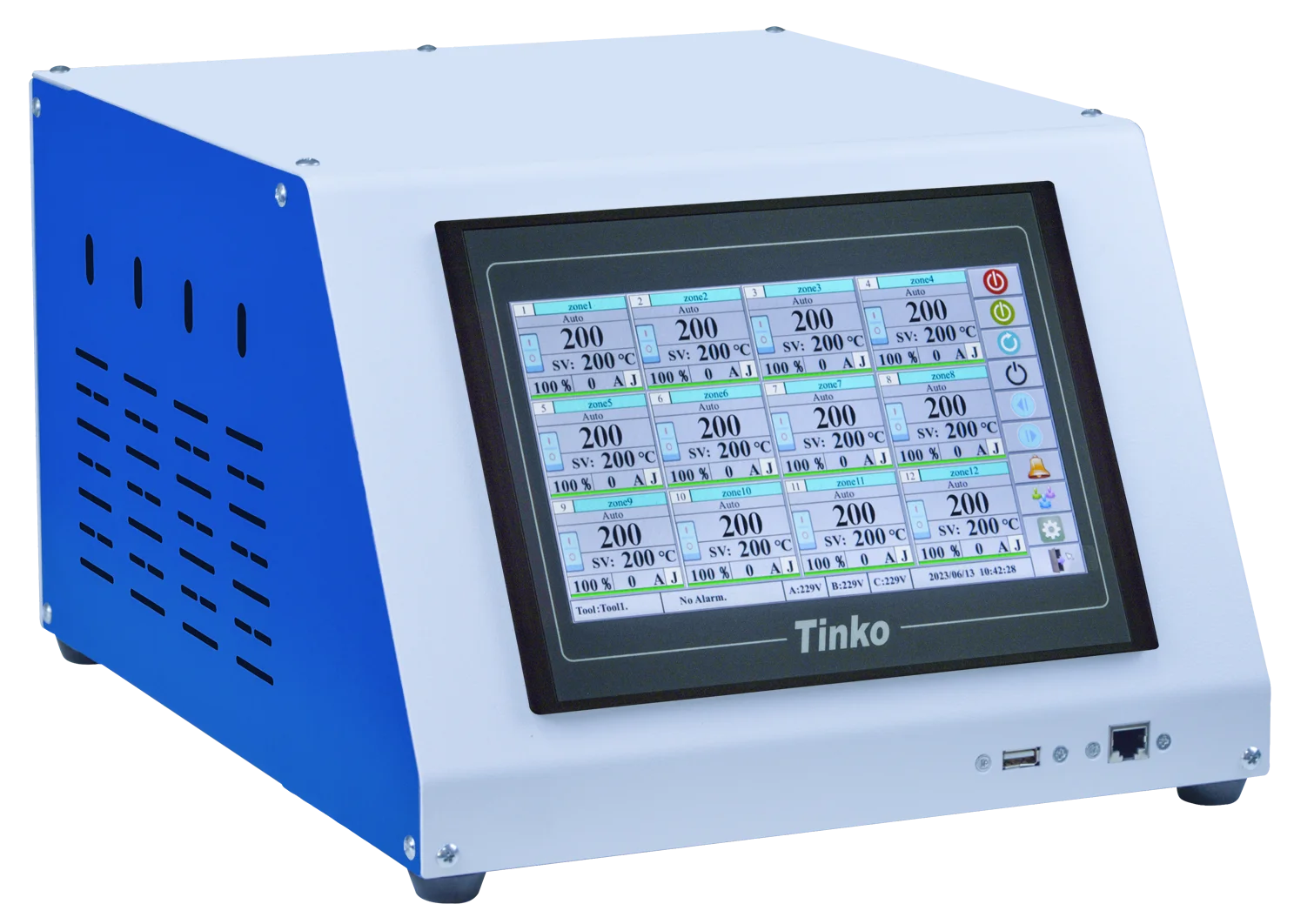

• 매니폴드 및 노즐용 핫 러너 온도 컨트롤러

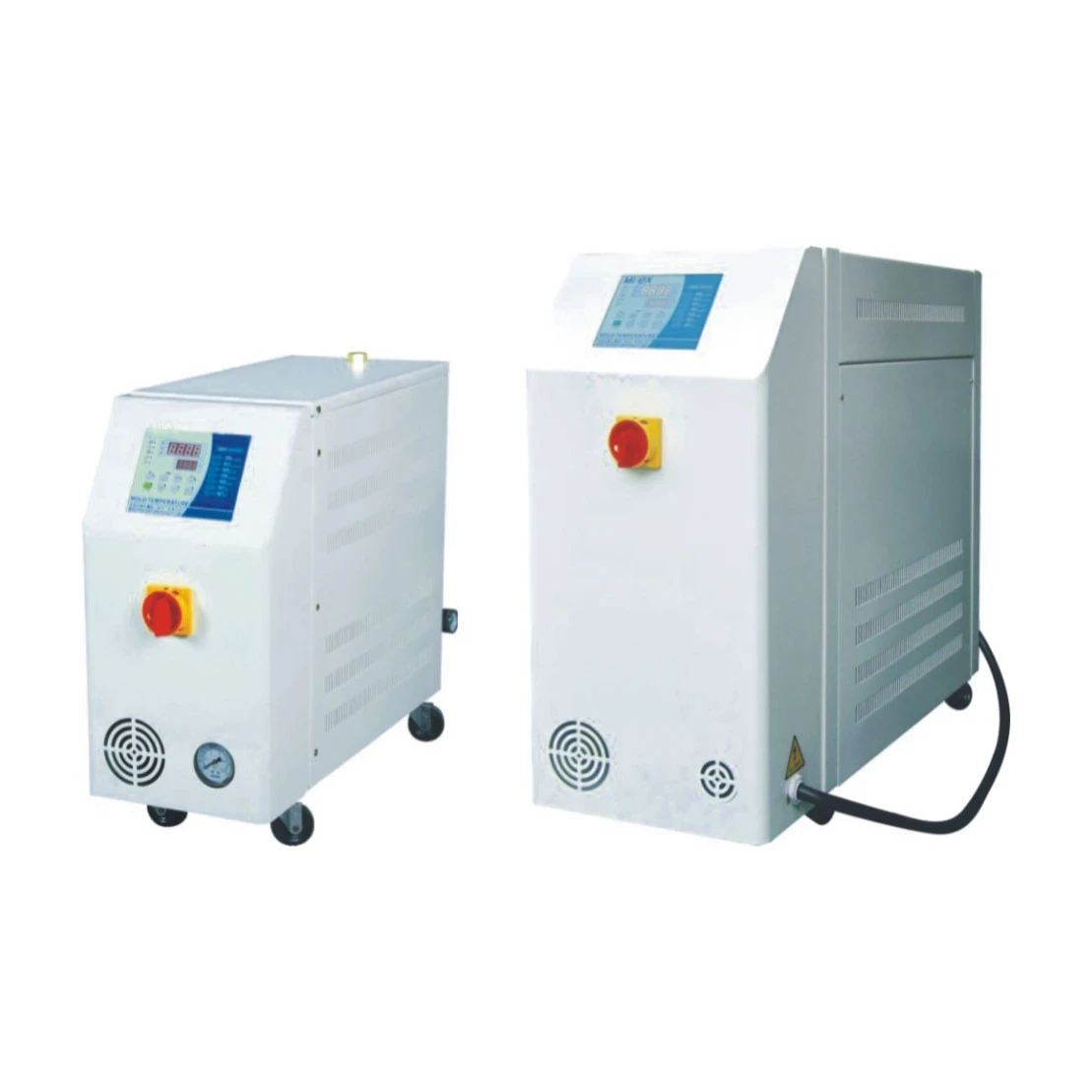

• 물, 가압수, 오일 또는 글리콜을 사용하는 금형 온도 제어 장치
• 고온 응용을 위한 열유 시스템
• 보조 및 다운스트림 장비용 폐쇄 루프 칠러 및 냉각 회로

플라스틱 가공에서의 작동 원리

플라스틱 기계의 폐쇄 루프 온도 제어는 폴리머 용융 거동을 안정화하는 데 사용됩니다. 점도, 압력, 흐름 균형, 결정화 속도 및 치수 안정성이 모두 온도에 크게 의존하기 때문입니다.

사출 성형기에서 배럴 존과 노즐 히터는 사출 전에 폴리머가 일정한 용융 상태에 도달하도록 조절됩니다. 온도 제어가 불량하면 샷 중량 변동, 숏 샷, 드루링, 게이트 동결 불일치 또는 열에 민감한 수지의 분해가 발생할 수 있습니다.

압출에서 폐쇄 루프 제어는 피드 존, 압축 존, 계량 존, 다이 및 다운스트림 냉각 온도를 안정화합니다. 이는 열 드리프트가 출력 속도, 두께 균일성 및 표면 마감에 영향을 미칠 수 있는 프로파일 압출, 필름, 파이프, 컴파운딩 라인에서 특히 중요합니다.

핫 러너 시스템에서는 매니폴드 회로 간 불균형이 스트링잉, 흐름 차단 또는 외관 결함을 유발할 수 있으므로 온도 균일성이 중요합니다. 다중 존 폐쇄 루프 컨트롤러는 복잡한 러너 전반에 걸쳐 균일한 용융 전달을 유지하는 데 도움이 됩니다.

금형 온도 제어에서는 순환 유체 루프가 금형 강에 열을 제거하거나 추가하여 사이클 타임, 수축, 광택 및 뒤틀림을 관리할 수 있습니다. 수계 장치는 중간 온도에서 일반적이며, 오일계 시스템은 더 높은 안정성이나 고온이 필요한 곳에 사용됩니다.

주요 특성 및 성능 벤치마크

플라스틱 가공용 폐쇄 루프 온도 제어 장비를 평가할 때 유용한 여러 정량적 지표가 있습니다.

• 센서 응답: 열전대는 빠른 응답과 넓은 범위를 제공하며, RTD는 많은 산업 루프에서 더 나은 정확도와 안정성을 제공합니다.
• 루프 안정성: 적절히 조정된 PID 시스템은 온도 진동을 줄이고 오버슈트를 제한하며, 이는 PVC, POM 및 특정 엔지니어링 수지와 같은 열에 민감한 폴리머에 중요합니다.
• 처리량 영향: 안정적인 온도 제어는 특히 열 드리프트가 출력 일관성에 영향을 미치는 압출 및 사출 성형 응용 분야에서 더 높은 라인 속도와 스크랩 관련 중단 감소를 지원합니다.
• 전력 변조: SSR 및 SCR 제어는 부드러운 히터 전력 관리를 허용하며, 기계식 릴레이는 더 간단하지만 빈번한 스위칭에는 적합하지 않습니다.

플라스틱 재활용 인접 냉각 및 탈수 맥락에서 폐쇄 루프 열 장비는 세척 라인 및 부유 시스템에 사용될 수 있습니다. 원심 탈수는 열 건조 전에 수분을 크게 줄일 수 있으며, 산업용 세척 라인은 일반적으로 다운스트림 건조 효율을 개선하기에 충분히 낮은 잔류 수분을 목표로 합니다. 정확한 값은 폴리머 유형, 플레이크 형상 및 기계 설계에 따라 달라집니다.

응용 분야 및 용도

폐쇄 루프 온도 제어 장비는 플라스틱 가공의 거의 모든 부문에서 사용됩니다.

• 사출 성형: 일관된 용융 준비 및 사이클 반복성을 위한 배럴, 노즐, 금형 및 핫 러너 제어.
• 압출: 프로파일, 파이프, 시트, 필름 및 컴파운딩을 위한 존, 다이 및 다운스트림 냉각 조절.
• 블로우 성형: 벽 두께 일관성 및 용기 품질 향상을 위한 패리슨 및 금형 열 관리.
• 열성형: 성형 반복성 및 부품 정의를 위한 히터 뱅크 및 금형 온도 안정성.
• 컴파운딩 및 재활용: 압출기, 펠릿타이저, 세척 시스템 및 건조 보조 장치의 온도 제어.
• 보조 장비: 생산 지원을 위한 칠러, 열교환기, 펌프 및 열유 순환 장치.

약한 적합 용도는 일반 건물 HVAC로, 동일한 제어 원리가 적용되지만 장비, 응답 시간 및 공정 목표가 플라스틱 기계와 실질적으로 다릅니다.

기술 혁신 및 자동화

현대 폐쇄 루프 온도 제어는 점점 더 디지털 PID 알고리즘, 자동 조정, 다중 루프 조정 및 데이터 연결성을 사용합니다. 이러한 기능은 변화하는 열 부하, 시작 과도 현상 및 주변 변화에 대응하는 데 도움이 됩니다.

주요 개발 사항은 다음과 같습니다.

• PLC 및 감독 시스템과 통신하는 네트워크형 컨트롤러
• 제품 변경을 위한 레시피 기반 온도 프로파일
• 센서 파손, 히터 고장 및 과열 보호를 위한 알람 및 고장 진단
• 유지보수 및 공정 최적화를 위한 원격 모니터링
• 더 고급 시스템에서의 모델 기반 제어, 여기서 컨트롤러는 단순히 반응하는 것이 아니라 부하 변화를 예측합니다.

Industry 4.0 목표를 추구하는 플라스틱 공장에서 온도 데이터는 품질 기록, 에너지 대시보드 및 기계 상태 모니터링과 연결될 수 있어 열 루프가 단순한 제어 기능이 아니라 공정 지능의 원천이 됩니다.

환경 및 지속 가능성 측면

폐쇄 루프 온도 제어는 불필요한 가열 및 냉각을 방지하고, 오버슈트를 최소화하며, 열 입력을 실제 공정 수요에 더 가깝게 일치시켜 에너지 사용을 줄일 수 있습니다.

지속 가능성 이점은 다음과 같습니다.

• 더 엄격한 설정점 제어와 사이클링 감소를 통한 낮은 에너지 낭비
• 안정적인 온도가 치수 및 외관 품질을 개선하므로 스크랩 감소
• 시작 및 변경 단계에서의 낮은 재료 손실
• 동일한 유체를 재순환시키는 폐쇄 루프 냉각 회로에서의 향상된 물 효율

동시에 고정밀 제어 시스템은 자본 비용, 센서 유지보수 부담 및 시스템 복잡성을 증가시킬 수 있습니다. 따라서 지속 가능성 가치는 공정에 따라 달라집니다. 대량 또는 고사양 플라스틱 생산은 일반적으로 저가·저공차 응용 분야보다 폐쇄 루프 제어로부터 더 많은 이점을 얻습니다.

경제 및 글로벌 시장 영향

온도 제어 장비는 거의 모든 열 공정이 이에 의존하기 때문에 플라스틱 기계의 횡단적 범주입니다. 수요는 사출 성형, 압출, 재활용, 포장, 자동차 부품, 의료 플라스틱 및 전기/전자 생산의 광범위한 추세를 따릅니다.

운영 관점에서 경제적 가치는 다음에서 비롯됩니다.

• 스크랩 및 재작업 감소
• 더 높은 처리량 안정성
• 온도 관련 결함으로 인한 다운타임 감소
• 교대 및 공장 간 더 나은 재현성
• 신소재 및 툴의 더 빠른 자격 부여

글로벌 경쟁은 또한 공급업체를 모듈식 컨트롤러, 더 컴팩트한 패널 및 통합 디지털 플랫폼으로 밀어붙였습니다. 에너지 가격이 높거나 품질 기준이 엄격한 지역에서는 고급 폐쇄 루프 시스템의 투자 회수 기간이 특히 매력적일 수 있습니다.

현재 과제 및 혁신

성숙도에도 불구하고 폐쇄 루프 온도 제어는 여전히 엔지니어링 과제에 직면해 있습니다.

• 센서 배치: 잘못된 배치는 오해의 소지가 있는 피드백과 불안정한 제어를 초래할 수 있습니다.
• 열 지연: 대형 금속 질량과 점성 폴리머는 느리게 반응하여 조정을 복잡하게 만듭니다.
• 전기 노이즈: 특히 히터, 드라이브 및 SCR이 있는 고전력 환경에서.
• 유지보수: 열전대 드리프트, RTD 노화 및 히터 열화는 루프 성능을 약화시킬 수 있습니다.
• 공정 변동성: 수지 변경, 처리량 변화 및 주변 조건은 열 수요를 변경합니다.

현재 혁신은 다음에 집중되어 있습니다.

• 자체 조정 컨트롤러
• 예측 제어 및 적응형 알고리즘
• 더 높은 분해능 감지
• 기계 비전 및 품질 시스템과의 더 나은 통합
• 히터, 센서 및 전력 전자 장치에 대한 상태 기반 유지보수

미래 전망

폐쇄 루프 온도 제어 장비는 점점 더 지능적이고, 연결되며, 에너지 인식형이 될 가능성이 높습니다. 플라스틱 기계에서 미래 시스템은 전통적인 PID 제어와 예측 분석, 디지털 트윈 및 플랜트 전체 최적화 도구를 점점 더 결합할 것입니다.

가장 중요한 방향은 단순히 더 엄격한 온도 허용 오차가 아니라 공정 수준 안정성입니다. 더 나은 용융 균질성, 더 빠른 변경, 시작 스크랩 감소 및 낮은 총 에너지 집약도입니다. 플라스틱 가공업체가 효율성, 추적 가능성 및 지속 가능성에 대한 압력이 높아짐에 따라 폐쇄 루프 온도 제어는 배경 유틸리티가 아닌 기본적인 핵심 기술로 남을 것입니다.

요약

온도용 폐쇄 루프 제어 장비는 실제 온도를 감지하고 편차를 자동으로 보정하여 열 공정을 목표 값으로 유지하는 데 사용되는 피드백 기반 하드웨어 및 소프트웨어입니다. 플라스틱 가공에서 이는 기계 성능, 제품 품질, 에너지 효율 및 공정 반복성에 필수적이며, 디지털 제어, 자동화 및 예측 방법을 통해 계속 발전하고 있습니다.
