引言
超声波焊接机是工业用连接系统，利用高频机械振动、压力和受控位移在热塑性塑料以及特定配置下的有色金属中形成固态焊缝。在塑料加工领域，它们因极短的循环时间、无需粘合剂或紧固件的清洁连接以及强大的工艺重复性而备受重视，已成为汽车、医疗、电子、包装和消费品组装中的重要设备。
该技术处于聚合物加工、精密自动化和材料工程的交叉点。典型机器系列包括气动压力机系统、用于更严格控制的伺服驱动系统、用于维修或小批量工作的手持装置，以及用于高通量生产的完全自动化集成单元。最近的发展重点在于更好的数字控制、更高的能效、更低的废料和改进的可追溯性，而未来的增长正受到电气化、小型化和工业4.0集成的影响。
历史与发展
超声波焊接源于20世纪更广泛的超声波工程，并随着热塑性部件在批量制造中的普及而变得具有商业重要性。早期系统确立了至今仍在使用的核心架构：发生器、换能器、增幅器以及将电能转化为焊接口高频运动的焊头或声极。
几个具体里程碑塑造了该领域：
- 频率波段的标准化，如15、20、30、35、40和70 kHz，使机器制造商能够更紧密地匹配零件尺寸、刚度和精度要求。
- 从简单点焊扩展到集成自动化，包括旋转式、压力式、手持式、切割式和机器人系统，以满足生产线上更复杂的处理需求。
- 从气动控制过渡到伺服和全电动运动，提高了焊接速度、塌陷距离、力控制和关键应用数据捕获的重复性。
随着技术成熟，它已从塑料组装扩展到箔材、纺织品、无纺布以及某些金属连接应用，特别是在低热输入和快速连接有利的场合。
工作原理与技术概述

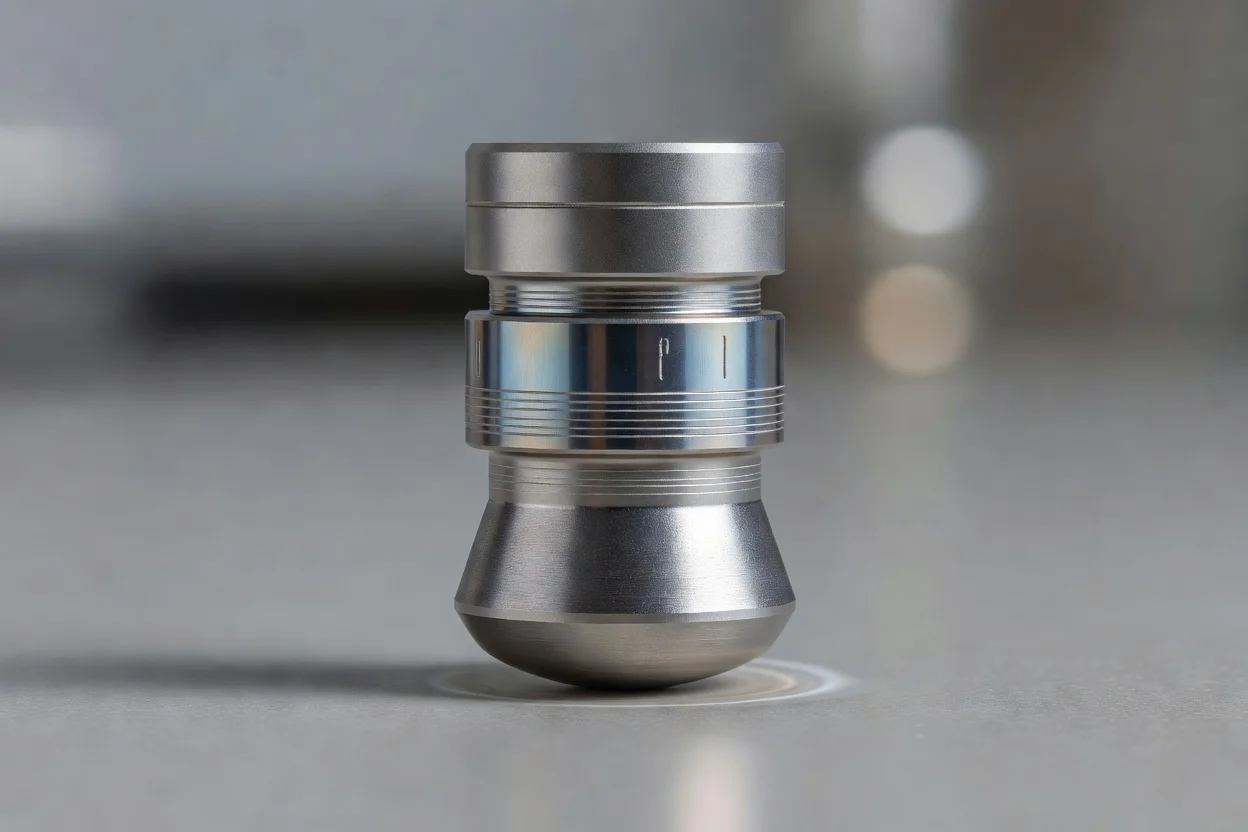

超声波焊接机将市电转换为高频电能，然后通过转换器/换能器转换为机械振荡。振荡由增幅器放大，并通过焊头/声极传递到压力下夹持的工件，在焊接界面产生局部摩擦热和界面软化或熔化。
对于热塑性塑料，焊缝通常在能量导向器、肋条或设计的接头界面处形成。零件在焊头振动时被压在一起，由于热量局部集中且材料导热时间有限，聚合物迅速软化。结果是通常在几分之一秒到几秒内完成的固态焊缝，具体取决于零件尺寸和模式。
常见控制变量包括：
- 频率：工业塑料焊接通常为15–40 kHz，更高频率用于更小、更精密的零件，更低频率用于较大零件。
- 功率：便携式和台式系统可能从约150 W到数千瓦不等，而工业系统通常达到2–4 kW或更高，用于较大组件。
- 焊接模式：时间、能量、峰值功率、距离、塌陷和混合模式广泛用于平衡焊接质量和零件变化。
- 力和行程：压力机力、下压速度、触发位置和塌陷距离是实现一致熔合而不产生毛边或损坏部件的关键。
典型机器架构包括：
- 气动机器，空气压力驱动焊接运动，广泛用于一般塑料组装。
- 伺服或电动运动机器，运动由电子控制，以实现更高的力、位置和焊接轮廓精度。
- 手持系统，适用于点焊、铆接、嵌入和维修工作。
- 自动化系统，与机器人、夹具、输送机和质量监控集成，用于批量生产。
典型性能范围
| 参数 | 常见范围或示例 |
|---|---|
| 塑料焊接频率 | 15–40 kHz典型；微型零件和精密组件用70 kHz |
| 功率 | 取决于机器等级和零件尺寸，约150 W至4 kW+ |
| 焊接时间 | 热塑性连接通常为毫秒到几秒 |
| 手持装置示例 | 500 W便携式焊机在轻型工作中常见 |
| 大型零件系统 | 较低频率、较高功率系统，如15 kHz / 4,000 W用于较长焊缝和更强夹具 |
| 精密系统 | 伺服/电动机器可独立调节力、速度、振幅、触发和停止点以实现重复性 |
在塑料回收和再加工背景下，超声波技术也用于切割、密封和卷材加工，而非仅焊接，尽管“超声波焊接机”一词通常指组装设备而非造粒机械。
类型与变体
按运动系统
- 气动超声波焊机：常见、坚固且经济，适用于标准塑料连接。
- 伺服驱动超声波焊机：当需要精确控制塌陷距离、速度和力时首选。
- 电动运动系统：结合高精度、可编程运动，可在要求苛刻的应用中提高一致性。
按操作方式
- 手持焊机：用于点焊、铆接、整形和现场维修。

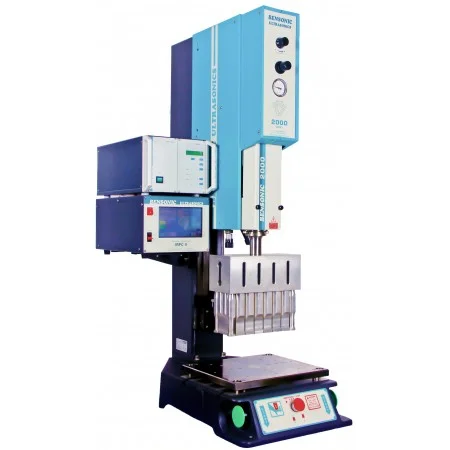

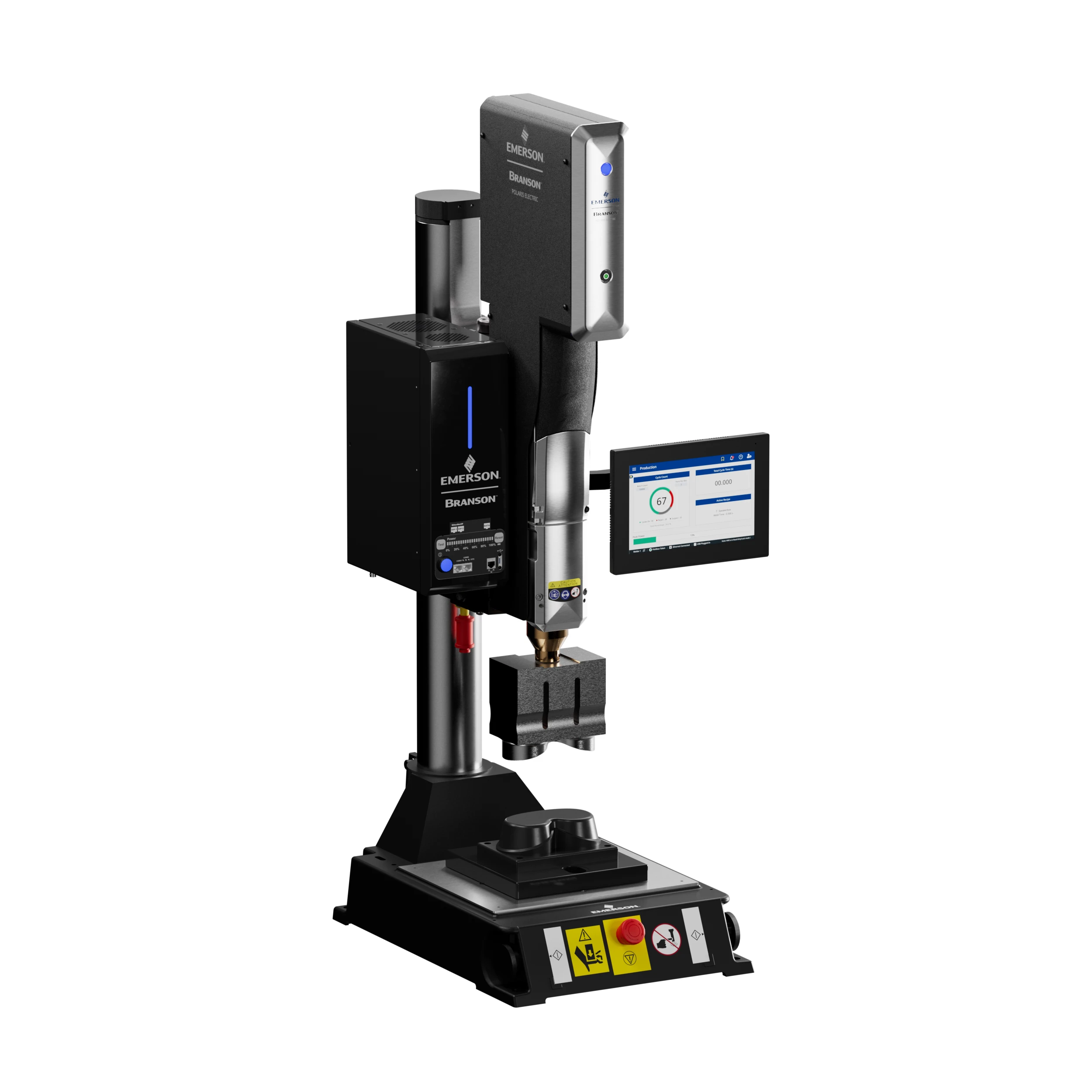

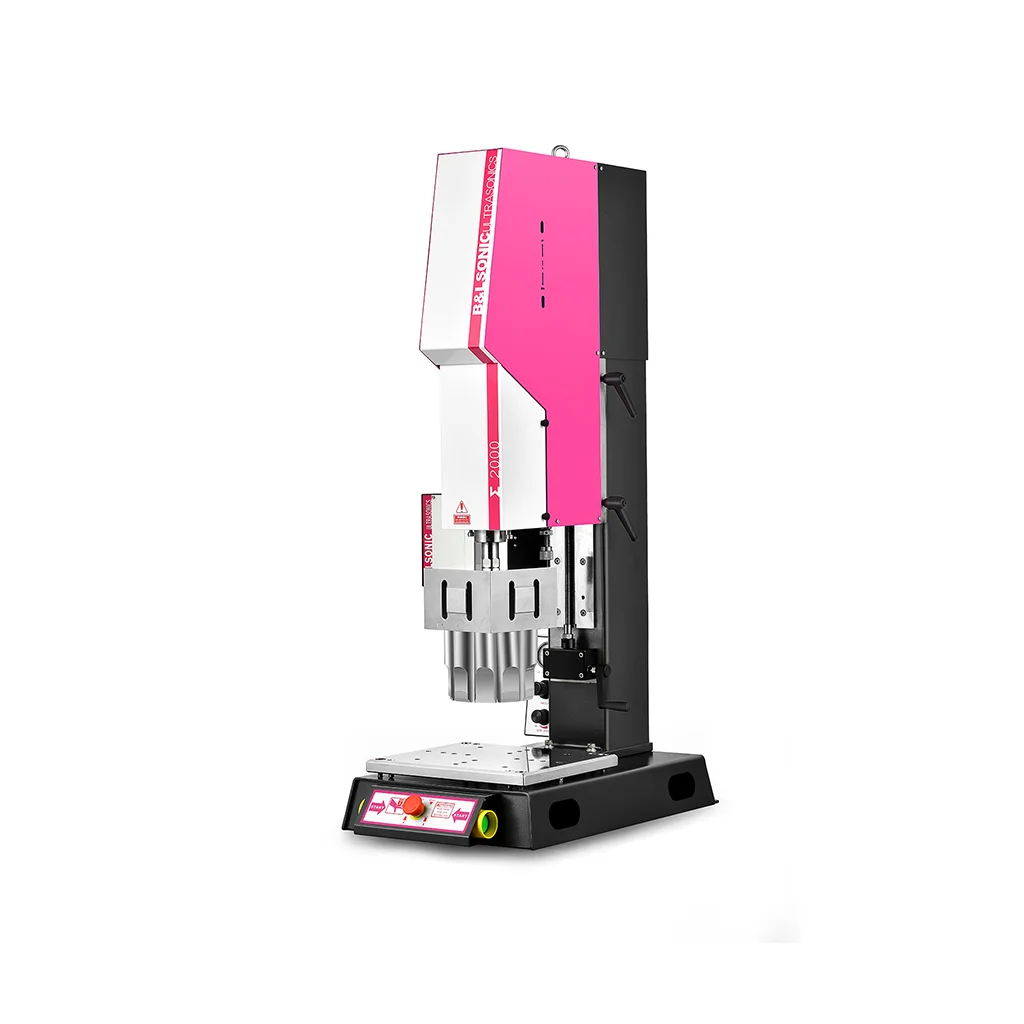

- 台式或压力式焊机：结构化生产工作中最常见的形式。
- 自动化系统：集成机器人、防护和在线检测，用于高产量制造。
按频率
- 15 kHz：适用于较大零件和较长焊缝。
- 20 kHz：广泛用于一般热塑性组装和金属应用。
- 30–35 kHz：许多中型和小型组件的平衡选择。
- 40 kHz及以上：用于较小、精密或微型零件。
- 70 kHz：专用于极小塑料组件和高精度工作。
应用与用途
超声波焊接机用于制造商需要快速、清洁和可重复连接的场合。
- 汽车：仪表板、照明组件、空气管理部件、传感器、电池相关组件和内饰模块。
- 医疗器械：一次性诊断耗材、过滤器、外壳、管路组件以及适合无菌或洁净室环境的组件。
- 电子：外壳、连接器、线缆管理、线材拼接和微型组件组装。
- 包装：热塑性包装、薄膜和某些封口的密封。
- 消费品：电器部件、小型外壳和可穿戴产品。
- 纺织品和无纺布：口罩、防护服、过滤器、接缝以及装饰性或功能性粘合。
不太适合的应用是连接厚结构金属或非常大的承重截面，因为超声波焊接最适合相对薄的截面、局部接头和能有效响应高频振动的材料。
工程特性与过程控制
现代超声波焊接机越来越强调过程智能而非简单驱动。主要工程特性包括：
- 闭环振幅控制，在零件条件变化时稳定能量传递。
- 多模式焊接逻辑，如时间、能量、峰值功率、距离和塌陷控制。
- 配方管理，用于验证的生产设置和更快换型。
- 数据导出和可追溯性，用于受监管行业的质量保证。
- 高精度定位，用于微型或公差敏感组件的系统。
接头设计仍然至关重要。能量导向器、剪切接头和阶梯接头通常用于集中能量并促进一致熔合。不良的零件设计、过量填料、潮湿、污染或不相容聚合物可能导致弱焊缝、毛边或变异。
技术创新与自动化
超声波焊接已从独立的连接方法转向数字化监控的制造过程。创新包括：
- 全电动运动平台，实现更精细的力和位移控制。
- 机器人单元集成，用于复杂零件处理和多工位生产。
- 便携式手持系统，配备现代电源，用于低功率、精密局部工作。
- 金属应用扩展，尤其是非铁金属和线材/极耳焊接。
- 参数记录和连接性，支持敏感行业的统计过程控制和可追溯性。
制造商越来越多地比较工艺窗口、能量曲线和焊接一致性，而非仅关注标称功率或频率。
环境与可持续性方面
超声波焊接通常被视为环境高效的连接方法，因为它通常不需要粘合剂、溶剂、焊料或机械紧固件。这减少了耗材使用，并可通过避免混合材料污染物简化下游回收。
其他可持续性优势包括：
权衡主要与工程相关：高度精确的模具、应用开发和验证会增加前期成本，且并非每种聚合物组合或几何形状都适用。此外，该工艺最好被视为循环经济策略的补充，而非通用解决方案。
经济与全球市场影响
超声波焊接机是塑料加工中成熟但仍在增长的设备类别。需求由医疗一次性用品、电子小型化、电动汽车、电池相关组装和自动化生产线增长支撑。
市场特点包括：
- 成熟专业厂商的强大存在，如Dukane、Herrmann、Branson/Emerson、RINCO、TELSONIC、FRIMO以及其他具有应用特定产品组合的区域制造商。
- 自动化和验证的高附加值，尤其是医疗和汽车客户。
- 区域专业化，欧洲、北美和亚洲供应商均活跃于标准机器、自动化和定制模具。
采购决策通常不仅考虑购买价格，还考虑总拥有成本、工艺能力、服务支持和鉴定负担。
当前挑战与创新
当前工程挑战包括：
- 材料变异性，尤其是填充聚合物、回收原料或多层结构。
- 小型化，要求更严格的频率控制、更小的焊头和更精确的运动系统。
- 质量保证，特别是在受监管行业中，焊缝强度必须验证和追溯。
- 声学模具磨损，可能影响振幅、接头质量和维护间隔。
- 零件设计依赖性，因为超声波焊接对几何形状和堆叠变化高度敏感。
活跃创新领域包括先进控制算法、更好的焊头材料、改进的焊接行为模拟，以及对回收或生物基聚合物更稳健的适应。
未来展望
超声波焊接机的未来可能由三个汇聚趋势塑造：更大程度的电气化、更多数字过程控制和对低废料组装的更高需求。伺服和全电动系统预计将在精度和可追溯性证明其更高复杂性的地方获得 traction。
进一步的增长机会可能在于：
- 电池和电动出行组件
- 医疗微型设备
- 可穿戴电子产品
- 技术纺织品和过滤介质
- 自动化、数据丰富的生产单元
超声波焊接的长期竞争地位将取决于其将速度、重复性和可持续性与对回收聚合物、混合产品组合和更严格质量标准的更强适应性相结合的能力。
总结
超声波焊接机是精密连接系统，利用高频振动和压力在热塑性塑料和选定有色金属中形成快速、清洁和可重复的结合。其技术吸引力在于短循环时间、低耗材使用和强大的自动化潜力，而未来发展集中在数字控制、可追溯性和与现代制造要求的更广泛兼容性上。
