Introducción
Máquinas de soldadura por placa caliente welding machines son sistemas industriales utilizados para unir piezas termoplásticas presionando sus superficies de acoplamiento contra una platina calentada, retirando la fuente de calor y luego consolidando las interfaces ablandadas bajo presión controlada. El proceso se valora por producir uniones fuertes, a menudo herméticas, en piezas grandes, complejas o altamente contorneadas que son difíciles de soldar por métodos ultrasónicos o de vibración.
En el procesamiento de plásticos, la soldadura por placa caliente ocupa una posición importante entre la unión térmica básica y el ensamblaje totalmente automatizado, con diseños de máquinas que van desde prensas neumáticas simples presses hasta sistemas accionados por servomotor e hidráulicos con control preciso de temperatura, desplazamiento y fuerza. Sus principales fortalezas son la resistencia de la soldadura, la estanqueidad y la tolerancia a geometrías complejas; sus principales desventajas son tiempos de ciclo comparativamente más largos, complejidad de los accesorios y la necesidad de una gestión térmica precisa.
La tecnología ha evolucionado desde equipos de herramienta calentada operados manualmente hasta células de producción programables utilizadas en la fabricación de componentes automotrices, electrodomésticos, médicos, tuberías e industriales. El desarrollo actual enfatiza el control de movimiento por servomotor, disposiciones rotativas y de doble estación, variantes infrarrojas sin contacto, registro de datos y un monitoreo de proceso más ajustado para el aseguramiento de la calidad y la trazabilidad.
Las consideraciones de sostenibilidad son cada vez más relevantes porque la soldadura por placa caliente puede reducir los desechos en comparación con el fijado mecánico o la unión adhesiva, admitir ensamblajes termoplásticos reparables e integrarse con polímeros reciclados o reciclables cuando el diseño de la junta y el control de la contaminación se gestionan adecuadamente. Es probable que el progreso futuro se centre en sistemas de calentamiento de menor consumo energético, cambios más rápidos, sensores más inteligentes y automatización más compacta para la producción de alto mix.
Historia y desarrollo
La soldadura por placa caliente se desarrolló como un método práctico de unión térmica para thermoplastics durante la expansión del procesamiento industrial de plásticos en la segunda mitad del siglo XX. Su adopción fue impulsada por la necesidad de unir piezas moldeadas con grandes perímetros de soldadura, contornos irregulares y exigentes requisitos de sellado.
Varios hitos dieron forma al proceso:
- Estandarización industrial del concepto de platina calentada hizo que el proceso fuera repetible para piezas moldeadas y componentes de tubería, estableciendo el ciclo básico de calentamiento, cambio y forjado.
- Adopción en automoción y electrodomésticos expandió el proceso a la producción en masa para piezas como depósitos de fluidos, conductos, carcasas y conjuntos de lámparas, donde la integridad estructural y la resistencia a fugas eran críticas.
- Automatización y control digital introdujo regulación de temperatura en lazo cerrado, movimiento por servomotor y accesorios programables, mejorando la repetibilidad y permitiendo la integración en assembly lines automatizadas.
Más recientemente, algunos proveedores han combinado capacidades de placa caliente e infrarroja en una misma plataforma, reflejando la necesidad de acortar los tiempos de ciclo y reducir la contaminación o adherencia relacionada con el contacto en aplicaciones seleccionadas.
Principio del proceso
La soldadura por placa caliente es un proceso de fusión térmica para thermoplastics. Las piezas se sujetan en accesorios, se calientan mediante una platina o espejo hasta que se forma una capa de fusión controlada y luego se presionan entre sí para que las cadenas de polímero difundan a través de la interfaz durante el enfriamiento bajo presión.
Las etapas básicas son:
- Carga y alineación: las piezas se colocan en accesorios personalizados para que las caras de la junta estén concéntricas y estables.
- Calentamiento: las piezas se mueven contra la platina calentada, o lo suficientemente cerca para la transferencia térmica, hasta que la interfaz se ablanda o funde hasta la profundidad requerida.
- Cambio: la platina se retrae y los accesorios se mueven juntos rápidamente; minimizar el tiempo de apertura ayuda a limitar el enfriamiento y la oxidación.
- Unión y enfriamiento: las superficies ablandadas se juntan bajo fuerza controlada y se mantienen hasta que la soldadura tenga suficiente resistencia para la liberación.
El proceso es especialmente efectivo cuando se puede controlar un cordón o colapso mediante topes duros o límites de desplazamiento en el tooling, porque la cantidad de fusión y extrusión se convierte en un indicador medible de la formación de la junta.
Características clave y descripción técnica
Las welding machines de placa caliente se construyen alrededor de una platina calentada, accesorios de precisión, un sistema de movimiento y un paquete de control que regula tiempo, temperatura, desplazamiento y presión.
Las características de ingeniería típicas incluyen:
- Temperatura de la platina comúnmente establecida unos 50–100 °C por encima del punto de fusión del polímero, con muchos sistemas operando aproximadamente en el rango de 146–300 °C para resinas comunes y superior para polímeros de ingeniería.
- Tiempo de calentamiento a menudo en el rango de 5–60 segundos, dependiendo de la masa de la pieza, el espesor de pared y el tipo de resina.
- Tiempo de cambio típicamente mantenido en aproximadamente 1–3 segundos, porque las superficies fundidas expuestas se enfrían rápidamente.
- Tiempo de unión/forjado a menudo alrededor de 5–30 segundos, con la presión mantenida hasta que la junta se estabilice.
- Capacidad de espesor de pared comúnmente abarca desde aproximadamente 1 mm hasta 12 mm+ en aplicaciones de piezas grandes, dependiendo de la geometría y la rigidez de la máquina.

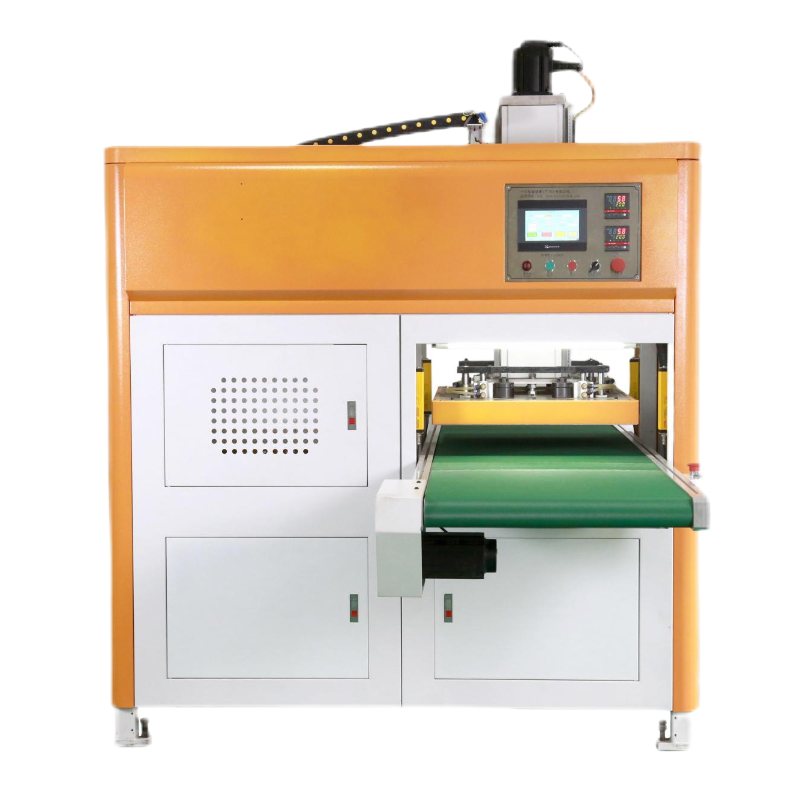

La arquitectura de la máquina varía, pero un sistema convencional incluye:
- Platina o espejo caliente: calentado eléctricamente, a menudo con cartuchos heaters de temperatura uniforme.
- Deslizadores o guías: proporcionan movimiento controlado de la platina y alineación.
- Accesorios de sujeción: nidos personalizados que soportan la geometría de la pieza y evitan distorsiones.
- Control system: gestiona temperatura, fuerza, recorrido, temporización, alarmas y, en sistemas avanzados, captura de datos del proceso.
Para aplicaciones más grandes o exigentes, los proveedores ofrecen máquinas hidráulicas o accionadas por servomotor porque proporcionan mayor capacidad de fuerza y mejor control sobre la distancia de colapso y la repetibilidad que los sistemas neumáticos simples. Las disposiciones rotativas o de doble estación pueden usarse para superponer carga y descarga con el calentamiento, mejorando el rendimiento en líneas automatizadas.
En la práctica de producción, el rendimiento se juzga a menudo por:
- Resistencia de la soldadura, a veces acercándose al 80–95 % de la resistencia a la tracción del material base cuando el diseño de la junta y la ventana de proceso están bien adaptados.
- Estanqueidad, particularmente para depósitos de fluidos, tanques, accesorios de tubería y carcasas de electrodomésticos.
- Estabilidad dimensional, que depende del calentamiento uniforme y la extrusión controlada.
Tipos y variaciones
| Tipo | Característica principal | Uso típico |
|---|---|---|
| Soldadora por placa caliente neumática | Generación de fuerza de menor costo, mecánica más simple | Piezas más pequeñas, aplicaciones de menor fuerza |
| Soldadora por placa caliente hidráulica | Alta fuerza de sujeción y control robusto del colapso | Piezas automotrices, de electrodomésticos e industriales grandes |
| Soldadora por placa caliente por servomotor | Perfilado de movimiento preciso y repetibilidad | Producción de alta precisión y control de calidad rico en datos |
| Híbrido infrarrojo/placa caliente | Opción de calentamiento sin contacto en la misma plataforma | Piezas sensibles a la contaminación o adherencia |
| Sistema rotativo o de múltiples estaciones | Superpone operaciones de carga, calentamiento y descarga | Células automatizadas de mayor rendimiento |
| Máquina de placa caliente estilo fusión a tope para tuberías | Alineación especializada y control de fuerza axial | Tuberías, accesorios y juntas termoplásticas de gran diámetro |
La soldadura por placa caliente también se describe con términos relacionados como soldadura por herramienta calentada, soldadura por espejo, soldadura por platina y soldadura a tope, aunque la terminología exacta varía según la región y la aplicación.
Aplicaciones y usos
Las welding machines de placa caliente se utilizan ampliamente donde las uniones estructurales fuertes y las interfaces selladas son más importantes que un tiempo de ciclo muy corto.
Los principales sectores incluyen:
- Automoción: faros delanteros, faros traseros, colectores de admisión, tanques de combustible, conductos de aire, carcasas de baterías, depósitos y componentes HVAC.
- Electrodomésticos: brazos rociadores de lavavajillas, piezas de lavadoras, componentes de aspiradoras, dispensadores de detergente y módulos de manejo de agua.
- Médico y ciencias de la vida: contenedores para objetos punzantes, carcasas de manejo de fluidos, piezas de filtración y ensamblajes estériles o a prueba de fugas.
- Tuberías e infraestructura: juntas de tuberías y accesorios termoplásticos para distribución de agua y gas, incluyendo geometrías de junta a tope y relacionadas.
- Productos industriales: palés, barrels, cajas, marcos de ventanas, conductos y carcasas grandes.
Un uso notable de mal ajuste es en ensamblajes miniaturizados muy delgados, delicados o sensibles al calor, donde los métodos ultrasónicos o basados en láser pueden ofrecer mejor velocidad de ciclo y menor carga térmica. La soldadura por placa caliente puede ser técnicamente posible en algunos casos, pero generalmente no es el método de primera elección cuando la masa de la pieza es baja y las demandas de rendimiento son extremadamente altas.
Materiales y diseño de juntas
La soldadura por placa caliente se utiliza principalmente para thermoplastics, porque estos materiales se ablandan y refluyen al recalentarse. Los materiales comunes incluyen PP, PE, ABS, PC, PA, POM, PVC y polímeros de ingeniería como nylon con relleno de vidrio en aplicaciones seleccionadas.
Las consideraciones clave de diseño incluyen:
- Comportamiento de fusión compatible entre las dos piezas
- Área de junta suficiente para distribuir la tensión
- Permiso de cordón o colapso para acomodar el flujo de fusión
- Soporte del accesorio para evitar alabeo
- Ventilación del aire atrapado en cavidades cerradas
- Control de cargas y refuerzos, que pueden alterar la transferencia de calor y la calidad de la soldadura
Dado que el proceso se realiza por encima de la transición de fusión del polímero, el diseño de la junta tiene un efecto importante en el rendimiento final. En la práctica, la calidad de la soldadura depende no solo de la temperatura de la superficie, sino de la profundidad de fusión, la uniformidad térmica y la presión estable durante el enfriamiento.
Innovaciones tecnológicas y automatización
Las modernas welding machines de placa caliente incorporan cada vez más:
- Sistemas de movimiento accionados por servomotor para un control preciso de velocidad y posición.
- Recetas programables para diferentes familias de piezas y polímeros.
- Zonificación de temperatura para una mejor uniformidad de la platina.
- Registro de datos y trazabilidad para industrias reguladas y auditorías de calidad.
- Interbloqueos de seguridad, cortinas de luz y envolventes protegidas para proteger a los operadores durante el movimiento de la platina.
- Plataformas híbridas que combinan placa caliente, infrarrojo o capacidades de gas caliente en una familia de máquinas.
La automatización ha sido especialmente importante en la fabricación automotriz y de electrodomésticos, donde la repetibilidad, la reducción del manejo manual y la verificación de calidad en línea son centrales para la economía de producción.
Aspectos ambientales y de sostenibilidad
La soldadura por placa caliente puede apoyar objetivos de sostenibilidad de varias maneras:
- Puede reducir la necesidad de adhesives, disolventes y fasteners mecánicos, simplificando el desensamblaje al final de la vida útil en algunos diseños.
- Puede producir uniones de baja chatarra y alta integridad, lo que es útil en componentes sensibles a fugas y grandes ensamblajes.
- Es compatible con muchos thermoplastics reciclables, siempre que se controle la contaminación y el emparejamiento de materiales.
- Puede apoyar la reducción de peso, particularmente en ensamblajes automotrices donde las estructuras de plástico reemplazan construcciones multimaterial más pesadas.
Al mismo tiempo, el proceso tiene compensaciones energéticas y operativas:
- La platina debe permanecer caliente, por lo que las pérdidas en reposo pueden ser significativas sin una buena gestión térmica.
- Los tiempos de ciclo más largos pueden reducir la eficiencia de la línea en comparación con procesos de unión más rápidos.
- Las piezas con contenido reciclado pueden mostrar mayor variación en el comportamiento de fusión, requiriendo ventanas de proceso más ajustadas y un diseño de accesorio más robusto.
Como resultado, el rendimiento de sostenibilidad depende menos de la máquina sola que de la combinación de selección de material, diseño de junta, gestión del ciclo y planificación de producción.
Impacto económico y en el mercado global
La soldadura por placa caliente es un segmento maduro pero aún estratégicamente importante de la maquinaria de plásticos porque sirve componentes donde la falla es costosa: sistemas de combustible, depósitos de fluidos, conductos, tuberías y carcasas relacionadas con la seguridad.
Su valor de mercado está vinculado a varias tendencias más amplias:
- crecimiento de los plásticos automotrices, incluyendo carcasas y depósitos para vehículos eléctricos
- expansión de productos de electrodomésticos y manejo de agua
- demanda continua de sistemas de tubería y accesorios a prueba de presión
- mayor uso de automatización y control de calidad digital en células de fabricación de alto valor
El mercado de equipos incluye tanto constructores de máquinas estándar como integradores altamente especializados que ofrecen tooling específico para la aplicación, integración de pruebas de fugas y automatización personalizada. En la práctica, el caso económico suele basarse en la reducción de fallas por fugas, menor retrabajo y mejor fiabilidad a largo plazo del ensamblaje, más que en el tiempo de ciclo más rápido.
Desafíos actuales e innovaciones
Los desafíos actuales incluyen:
- Compensación entre tiempo de ciclo y resistencia: la soldadura por placa caliente es robusta, pero generalmente es más lenta que los métodos ultrasónicos.
- Uniformidad térmica: una temperatura desigual de la platina puede producir juntas débiles o distorsionadas.
- Costo de tooling: los accesorios personalizados suelen ser esenciales y pueden ser costosos para programas de bajo volumen.
- Variabilidad del material: los polímeros reciclados o cargados pueden estrechar la ventana de proceso.
- Control de contaminación: el polvo, los agentes desmoldantes y el residuo de molde pueden afectar la calidad de la soldadura.
La innovación se centra en:
- cambio y transferencia más rápidos
- monitoreo de distancia de colapso más preciso
- mejores coatings y acabados superficiales de la platina
- conceptos de calentamiento híbrido para reducir problemas de contacto
- análisis de proceso más ajustado para el aseguramiento de la calidad y el mantenimiento predictivo.
Perspectivas futuras
Es probable que las welding machines de placa caliente sigan siendo importantes donde los ensamblajes termoplásticos deben ser fuertes, sellados y geométricamente complejos. Se espera que el desarrollo futuro enfatice sistemas de control más inteligentes, calentamiento energéticamente eficiente e integración con sistemas de datos de fábrica, especialmente en la electrificación automotriz, la infraestructura de agua y los ensamblajes industriales de precisión.
La dirección más probable del progreso no es el reemplazo total por otro proceso de unión, sino la mejora incremental en velocidad, repetibilidad, trazabilidad y sostenibilidad, permitiendo que la tecnología siga siendo competitiva en aplicaciones donde la integridad de la junta supera al tiempo de ciclo corto.
