引言
摩擦焊接机是专门的连接系统，通过机械摩擦产生热量，然后施加锻压压力来形成牢固的固态结合。与熔焊不同，该过程通常不会熔化母材，这有助于减少变形、对填充金属的依赖、对保护气的要求以及与熔化和凝固相关的许多冶金缺陷。
在塑料加工和工业制造中，该术语最常用于金属连接设备，但同一机器系列还包括搅拌摩擦焊系统，这些系统广泛用于轻质结构和先进制造。主要机器类别有旋转摩擦焊机、线性摩擦焊机、轨道摩擦焊机和搅拌摩擦焊接机，每种都针对不同的零件几何形状、载荷路径和生产目标进行了优化。
该技术从用于圆形零件的早期旋转系统发展而来，演变为配备伺服驱动、可编程力曲线和过程监控的CNC控制、高重复性生产设备。现代系统因能够连接异种材料、支持自动化生产以及产生具有锻造质量完整性的可重复焊缝而备受重视，同时仍面临与工装、资本成本、工艺验证和零件几何限制相关的挑战。
历史与发展
摩擦焊通常可追溯至旋转摩擦焊，该工艺于20世纪50年代初开发，并成为圆形零件的高通量工艺。
第二个里程碑出现在20世纪60年代末，当时线性摩擦焊被构想出来，用于解决非圆形对接接头问题，尤其是在航空航天组件（如整体叶盘和压气机部件）等苛刻应用中。
第三个重大进展是搅拌摩擦焊于1991年由剑桥焊接研究所的Wayne Thomas发明，它将固态连接扩展到传统方法难以焊接的板材和板结构，特别是铝合金。
随着时间推移，机器制造商从机械结构较简单、常需手动设置的系统转向CNC和伺服控制平台，可编程旋转速度、轴向力、镦粗长度、制动行为和停留时间。这一转变提高了工艺重复性，实现了更严格的尺寸控制，并将摩擦焊从一种利基技术扩展为主流工业连接方法。
技术概览
摩擦焊接机的工作原理是将两个工件在高轴向力下接触，同时一个零件相对于另一个零件运动。相对运动可以是旋转、线性或轨道运动，产生的摩擦使界面达到塑性状态；随后停止或改变运动，并在压力下进行锻压。

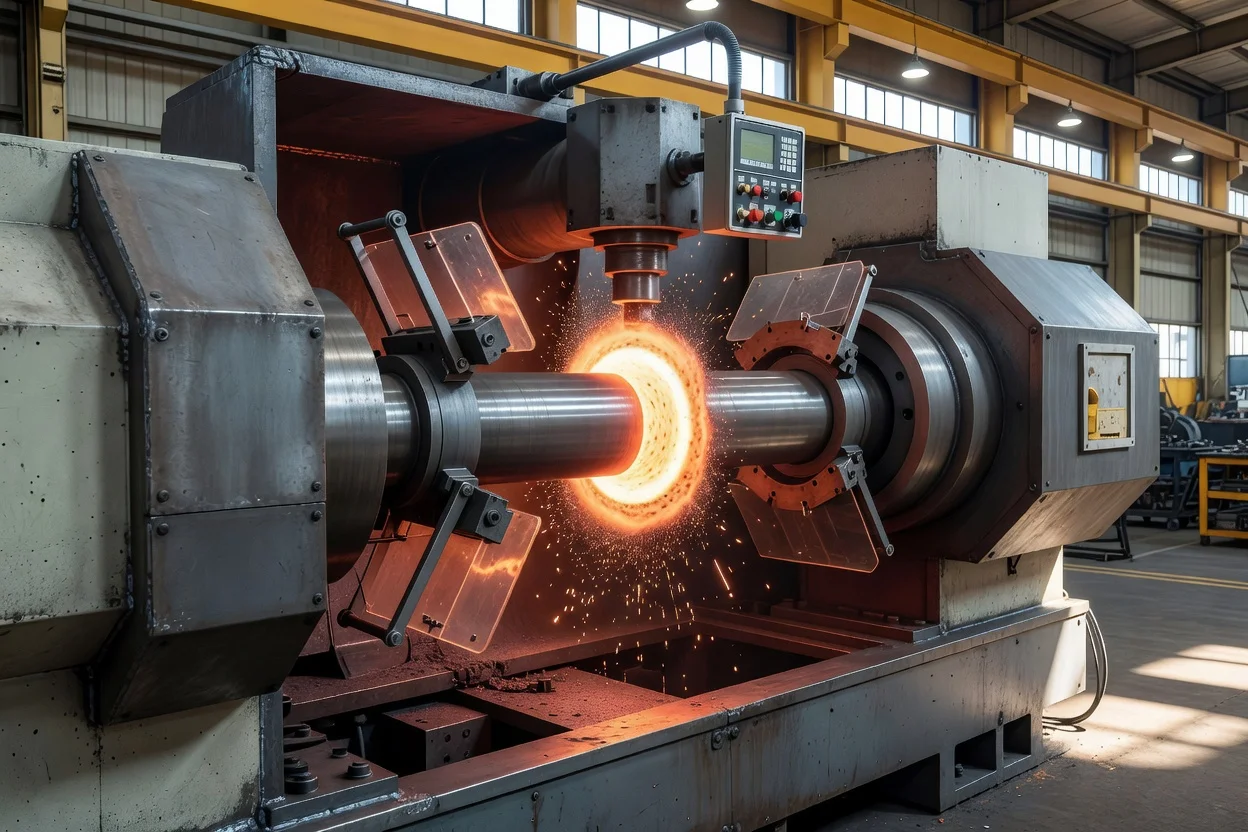

典型的旋转循环包括四个阶段：摩擦、制动、锻压和带载冷却。在摩擦阶段，低至中等轴向压力产生热量和表面塑性，同时污染物以毛刺形式排出；在锻压阶段，力增加以巩固结合并将接头缩至最终长度。
关键工程变量包括：
- 旋转速度（旋转系统），在许多生产描述中通常约为1500至3000 rpm，但具体取决于机器和材料组合。
- 线性往复频率（线性摩擦焊），通常约为25至125 Hz，振幅在毫米级。
- 轴向力/锻压力，工艺描述中可能从数十兆帕到大型系统上的极大机器级力。
- 镦粗长度和锻压塌陷，作为重要的工艺质量指标，反映结合过程中塑性材料被排出的量。
- 峰值界面温度，保持在熔点以下；一般描述中，摩擦焊在母材绝对熔点的约0.6至0.9倍温度下运行。
固态连接是其定义特征。由于材料未完全熔化，摩擦焊可产生低气孔率、极少凝固裂纹且热影响区问题少于熔焊的接头。
主要机器类型

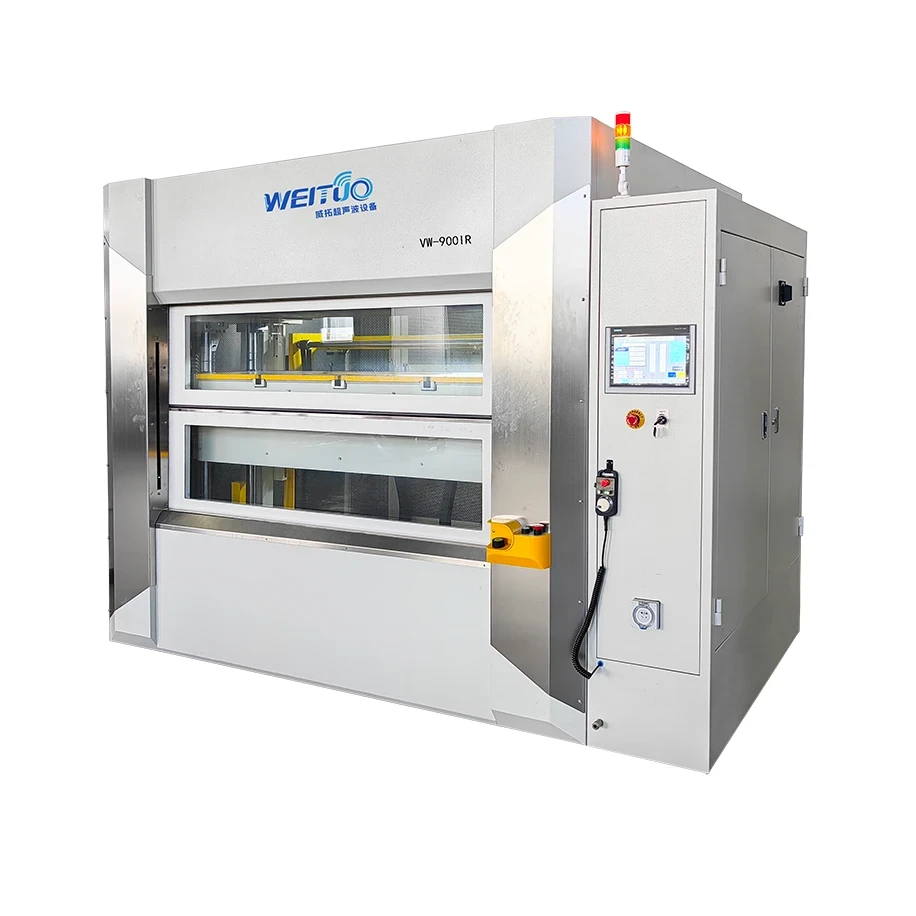

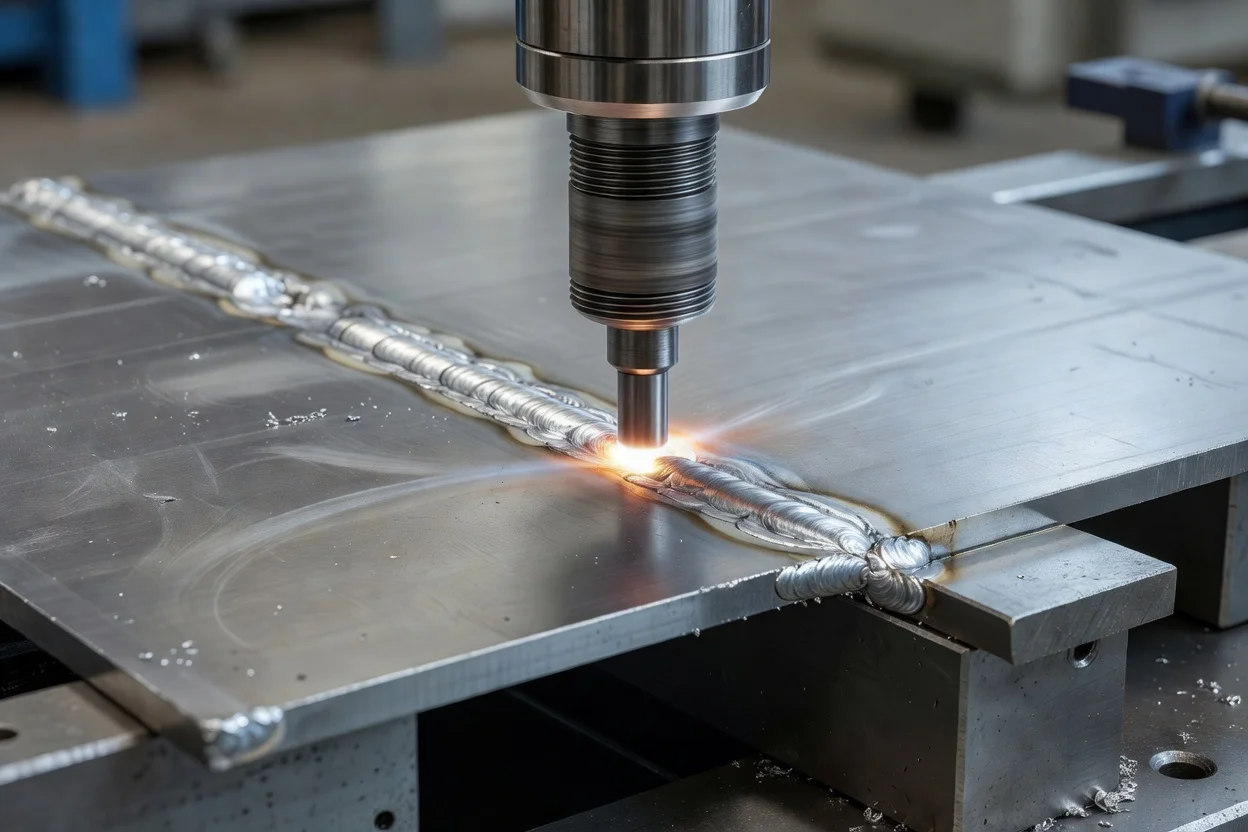

| 类型 | 相对运动 | 典型零件 | 主要优势 | 主要局限 |
|---|---|---|---|---|
| 旋转摩擦焊 | 一个零件相对于固定零件旋转 | 轴、杆、管对管、端接头 | 高生产率、牢固的圆截面接头、适合自动化 | 最适合旋转对称几何形状 |
| 惯性摩擦焊 | 飞轮中储存的旋转能量 | 大批量圆形零件 | 稳定的能量输送和稳健的重复性 | 参数塑造灵活性不如直接驱动 |
| 直接驱动摩擦焊 | 电机驱动旋转并可控制动 | 精密部件、混合材料 | 对速度、力及镦粗曲线的精细控制 | 控制系统复杂度较高 |
| 线性摩擦焊 | 快速往复运动 | 整体叶盘、航空结构、非圆零件 | 适用于复杂截面和航空级接头 | 机器刚度和大力需求高 |
| 轨道摩擦焊 | 受控轨道运动 | 选定的非圆接头 | 适用于相对运动需分布于界面的场合 | 较专业化，不如旋转系统常见 |
| 搅拌摩擦焊 | 旋转工具沿焊缝移动 | 板材、板、挤压件 | 适用于铝结构、变形小 | 需要背衬支撑，且不能完全替代所有对接或圆形接头 |
关键规格与性能范围
制造商描述了从紧凑型机组到具有极高锻压能力的超大型系统的广泛机器尺寸。例如，KUKA提供锻压力高达1500 kN的旋转摩擦焊接系统，用于中大型部件；Thompson品牌机器的锻压能力可达400 t。
技术参考中报告的典型工艺值包括：
- 旋转表面速度：约1–3 m/s
- 线性往复频率：约25–125 Hz
- 线性行程振幅：约1–3 mm
- 循环时间：通常1–30 s，取决于材料和部件尺寸
- 温度：通常低于熔点，常被描述为塑性固态窗口而非熔池
成功焊缝的质量特征通常是毛刺和镦粗长度的可控形成。生产系统使用这些可测量输出作为间接确认热输入和锻压力是否充足的依据。
应用与用途
摩擦焊接机用于需要牢固可靠接头且常规熔焊可能缓慢、易变形或冶金上不太合适的场合。
主要应用领域包括：
- 汽车与运输：传动轴、车轴部件、阀门零件、变速器轴及其他旋转对称组件。
- 航空航天：整体叶盘、压气机轴、风扇部件以及通过线性摩擦焊连接的高完整性非圆结构。
- 油气/能源：钻杆和管汇组件、井下部件以及选定的异种金属接头。
- 工业机械：轴、刀柄、联轴器以及耐磨端接头。
- 国防与重型设备：需要可重复焊缝质量和低缺陷率的关键任务部件。
不适合的用途是薄装饰板材或高装饰性制造，因为设备成本、夹持要求和毛刺管理通常与应用不相称。
材料兼容性
摩擦焊对同种金属和选定的异种金属接头特别有效。工业来源描述了成功连接钢、铝合金、铸造金属、镍合金、镁以及某些传统焊接难以连接的特殊材料。
其连接异种材料的能力是该工艺的主要优势之一，但冶金仍至关重要。热导率、流动应力、氧化行为及金属间化合物形成的差异会强烈影响可焊性、工艺窗口宽度和焊后性能。
自动化与过程控制
现代摩擦焊接机越来越多地集成：
- 伺服控制的力和位移
- 闭环速度调节
- 可编程焊接配方
- 长度损失或镦粗监测
- 可追溯性数据记录
- 机器人上下料与在线检测
这些功能支持大批量生产，并有助于在不同班次和设施间保持一致性。该工艺特别适合自动化，因为循环时间短，且焊缝状态可从力、速度、能量和镦粗数据推断，而非仅靠操作员观察。
优势
- 固态结合，典型旋转和线性变体中无需填充金属或保护气。
- 短循环时间，适合批量生产。
- 高重复性，采用CNC控制的力和运动曲线。
- 牢固接头，具有锻造质量特征且正确设置时缺陷率低。
- 良好的异种金属能力，适用于合适组合。
- 变形小，与许多熔焊工艺相比热输入局部且有限。
局限
- 几何限制，尤其是旋转系统，更适合轴对称零件。
- 高机器刚度和力要求，特别是线性及大直径应用。
- 毛刺产生，可能需要修整或二次加工。
- 工装与夹具复杂性，尤其是精密或非标准零件。
- 资本成本，相对于常规焊接设备可能较高，尤其是大型自动化系统。
环境与可持续性方面
摩擦焊可通过在许多应用中减少填充丝、焊剂和保护气等耗材来支持可持续性目标。由于该工艺为固态且局部化，与控制较差的连接方式相比，还可减少返工、废料和与变形相关的能量损失。
然而，该工艺并非自动低影响。大型机器可能能耗高，毛刺修整会产生需有效回收或再利用的材料。因此，可持续性表现取决于机器效率、零件成品率、夹具设计以及连接线对轻量化或零件整合的支持程度。
经济与市场影响
摩擦焊因能在停机、废料和现场失效代价高昂的场合实现高产量、高完整性连接而具有持续的工业重要性。机器制造商如MTI Welding、KUKA/Thompson、TWI关联技术供应商及其他专业制造商服务于重视焊缝质量、可追溯性和工艺重复性的行业。
市场需求受以下趋势影响：
- 轻合金在交通和航空航天中的更多应用
- 对异种材料连接兴趣增加
- 自动化与数字质量控制的扩展
- 减少废料、返工和能耗强度的压力
这些因素使摩擦焊即使仍属于专业资本设备类别而非通用连接方法，也保持了相关性。
当前挑战与创新
当前工程挑战包括：
- 关键接头工艺鉴定，尤其在航空航天和国防领域
- 高力或高温变体中的工具与夹具磨损
- 连接异种合金而不形成脆性金属间化合物层
- 将工艺监测与工厂数据系统集成
- 在不降低生产速度的情况下管理毛刺和尺寸控制
创新集中在伺服驱动控制、自适应力曲线、实时监测、多轴搅拌摩擦系统以及大型部件的改进机器刚度。部分供应商还强调模块化平台，可针对不同零件尺寸和生产布局进行配置，反映现代制造对灵活性的需求。
未来展望
摩擦焊接机在制造商需要轻量化组件、高接头可靠性和自动化就绪工艺的领域可能日益重要。预计混合驱动系统、预测性维护、数字可追溯性以及复杂合金和非传统几何形状专用机器将继续发展。
最强劲的前景在于航空航天、电动出行、能源系统和精密工业部件，这些领域中零件整合和冶金完整性可创造明确的增值案例。搅拌摩擦焊将继续在铝密集型结构中扩展，而旋转和线性摩擦焊将继续成为圆形和复杂截面金属零件稳健生产连接的核心。
总结
摩擦焊接机是利用受控摩擦、压力和锻压塌陷形成锻造质量接头的固态连接系统。其主要优势是速度、重复性、低变形以及与自动化的兼容性，而主要限制是几何限制、高资本成本以及对精确工艺控制的需求。
