ماكينات لحام البثق

المقدمة

آلات اللحام بالبثق welding machines هي آلات ربط لدن حراري تذيب قضيب حشو متوافق أو خيط وتودعه في مفصل معد، منتجة درزة مستمرة عالية القوة. تُستخدم غالباً في التصنيعات ذات المقاطع السميكة مثل الخزانات والأنابيب والقنوات والأغشية الأرضية والبطانات الصناعية، حيث يُفضل اللحام أحادي التمرير عالي الحجم على تمريرات الغاز الساخن المتكررة.

تطورت هذه التقنية في الستينيات من اللحام بالغاز الساخن ولا تزال مهمة بشكل خاص حيث تكون مقاومة التسرب والمقاومة الكيميائية وقابلية الإصلاح في الموقع أموراً حيوية. تتراوح الآلات الحديثة من الأجهزة اليدوية المحمولة إلى أنظمة اللحام الآلية في الموقع welding systems، وهي مصممة عادة لمعالجة HDPE وPP وPVC وPVDF. أصبحت كفاءة الطاقة ومهارة المشغل والتحكم في جودة الدرزة موضوعات مركزية الآن، خاصة مع مواجهة أنظمة الاحتواء وبطانات البنية التحتية والمعدات الكيميائية لمتطلبات أداء واستدامة أكثر صرامة.

التاريخ والتطوير

تطور اللحام بالبثق كامتداد للحام بالغاز الساخن خلال الستينيات، عندما احتاج المصنعون إلى طريقة أسرع لإنتاج درزات لدن حراري أكبر مع ترسيب حجمي أفضل. كان التقدم الرئيسي إضافة برغي بلاستيكي أو آلية بثق مشابهة توصل الحشو المنصهر إلى منطقة اللحام بتدفق متحكم فيه.

شكلت عدة معالم عملية فئة الآلات الحديثة:

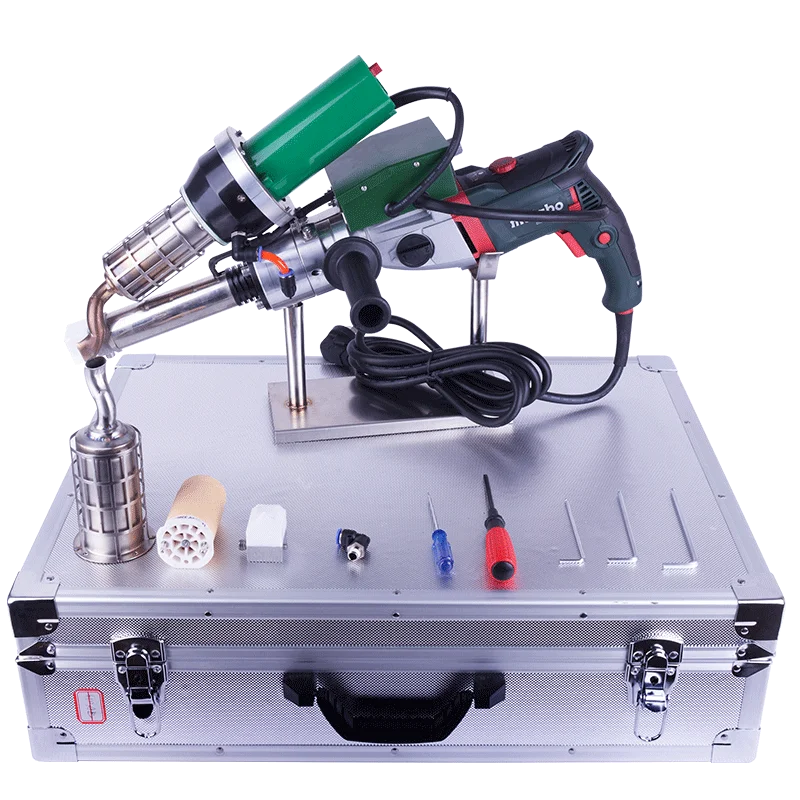

• أصبحت مسدسات البثق اليدوية راسخة لتصنيع الخزانات وأعمال الأغشية الأرضية، مما يتيح ربط صفائح لدن حراري سميكة في الموقع بمعدات محمولة.
• حسنت الباثقات القائمة على البرغي مع أنظمة التسخين المسبق تجانس الذوبان واتساق الدرزة، مما قلل الاعتماد على التمريرات اليدوية المتكررة.
• وسعت الوحدات الآلية وعالية الإنتاج الاستخدام في مشاريع البناء والاحتواء، حيث أصبحت سرعة الحركة والتكرار والتحكم في هندسة الدرزة أكثر أهمية.

مع توسع بنية اللدن الحراري التحتية، أصبح اللحام بالبثق طريقة قياسية لـإصلاح الأغشية الأرضية وبناء الخزانات الصناعية وتصنيع الأنابيب وتركيب البطانات.

مبدأ العمل والنظرة التقنية العامة

تجمع آلة اللحام بالبثق بين التسخين المسبق للمفصل وتليين الحشو والترسيب المتحكم فيه والدمج بالضغط. تعتمد العملية على الاندماج اللدن الحراري: يُسخن المادة الأساسية والحشو فوق نطاق اللحام ثم يُضغطان معاً لتتداخل سلاسل البوليمر عبر السطح البيني.

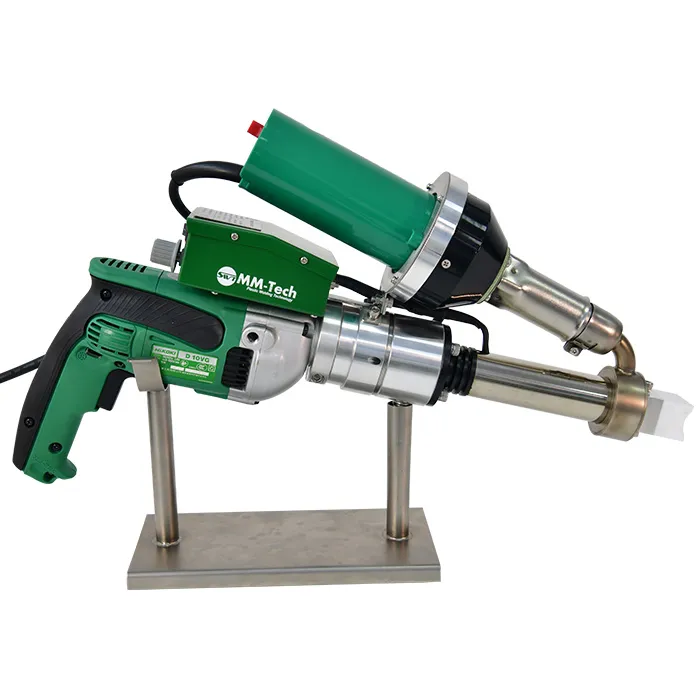

تشمل الآلة النموذجية:

• نظام التغذية لقضيب أو سلك اللحام، عادة من نفس عائلة البوليمر كالركيزة.
• برميل مسخن أو غرفة بثق تلين مادة الحشو.
• مجموعة برغي أو مثقاب تقيس المادة المنصهرة وتخلق ضغط البثق.
• مسخن هواء ساخن مسبق يسخن أسطح المفصل فوراً قبل الترسيب.
• حذاء أو فوهة اللحام تشكل الخرزة وتطبقها في الدرزة.

تشمل معايير العملية النموذجية المذكورة في المصادر التقنية والمصنعين:

• درجة حرارة الهواء الساخن: حوالي 400–600°م عند الشعلة، تُعدل حسب البوليمر والظروف المحيطة.
• قطر القضيب: عادة 3–5 مم، مع ذكر 4 مم كثيراً لعمل HDPE.
• درجات حرارة التسخين المسبق والمادة الأساسية: تختلف حسب البوليمر؛ على سبيل المثال، غالباً ما يُلحم PE عند درجات حرارة أقل من PP لأن PP يتطلب نطاق ذوبان أعلى.
• تطبيق الضغط: حوالي 50–100 نيوتن ضغط رأسي في بعض الأنظمة اليدوية، مكملاً بوزن وهندسة الحذاء.
• مساعدة الهواء المضغوط: حوالي 0.2–0.5 ميجا باسكال في بعض التصاميم لتحضير السطح أو إزالة الأكسدة.
• إنتاج البثق: قد تكون الوحدات اليدوية الصغيرة حوالي 2.4–3.4 كجم/س، بينما توفر آلات الإنتاج عالية الإنتاج كميات أكبر بكثير.

في منطقة الذوبان، يُلين خيط الحشو ويُدفع عبر القالب إلى درزة سبق تليينها بالهواء الساخن. النتيجة هي خرزة متجانسة مع واجهة متأثرة بالحرارة تعتمد جودتها على النظافة والتحكم في درجة الحرارة وسرعة الحركة ومطابقة كيمياء البوليمر.

الأنواع والاختلافات

تُصنف آلات اللحام بالبثق welding machines عادة حسب قابلية الحمل والإنتاج ومستوى الأتمتة.

تخصص المواد مهم أيضاً. معظم الآلات مُعدة لـHDPE وPP، مع دعم الكثير أيضاً لـPVC وPVDF وLLDPE حسب المصنع والتطبيق.

التطبيقات والاستخدامات

تكون آلات اللحام بالبثق welding machines الأقوى في التطبيقات التي تتطلب درزات لدن حراري سميكة المقطع ومقاومة كيميائية وقدرة إصلاح ميداني.

تشمل القطاعات الشائعة:

• الأغشية الأرضية والاحتواء البيئي: بطانات مدافن النفايات وبطانات البرك وأحواض مياه الصرف الصحي وبطانات القنوات وأنظمة الاحتواء التعديني.
• المعالجة الكيميائية: خزانات التخزين وبطانات المفاعلات وأجهزة الغسل وقنوات مقاومة التآكل.
• المياه والبنية التحتية: الأنابيب والتجهيزات والأنفاق والخزانات وأنظمة العزل المائي تحت الأرض.
• التصنيع الصناعي: الخزانات والأوعية والصواني وحواجز الاحتواء وتجميعات الصفائح المخصصة.
• تربية الأحياء المائية والزراعة: الخزانات وخزانات الري وأنظمة الاحتواء المتعلقة بالغاز الحيوي.

استخدام غير مناسب نسبياً هو اللدائن الزخرفية الرقيقة، حيث تكون العملية عادة ثقيلة جداً وحارة جداً وكثيفة الترسيب نسبة إلى هندسة الجزء واللمسة النهائية المطلوبة.

جودة الدرزة والمواد والتحكم في العملية

تعتمد جودة اللحام على مجموعة ضيقة من المتغيرات يجب موازنتها معاً: الحرارة والضغط والزمن. بما أن اللحام بالبثق يرسب حشواً منصهراً على مادة أساسية ملينة، تنشأ العيوب غالباً من التلوث أو التسخين المسبق السيئ أو السرعة الزائدة أو عدم التطابق بين القضيب وبوليمر الركيزة.

تشمل عوامل الجودة المهمة:

• توافق المواد: يجب أن يطابق قضيب الحشو عائلة البوليمر الأساسية كلما أمكن.
• تحضير السطح: تقلل الأكسدة والأوساخ والرطوبة والشحوم من موثوقية الربط.
• مطابقة سرعة الحركة والإنتاج: يجب أن تظل سرعة اللحام متزامنة مع معدل التسخين والترسيب.
• دعم الجذر وهندسة الخرزة: للمفاصل السميكة، يمكن أن يحسن الخرزة الخلفية أو تحضير الجذر المناسب مقاومة التشقق.

تُقدر الدرزات المنفذة بشكل صحيح لـمقاومة التسرب والمتانة الكيميائية والاستمرارية الهيكلية العالية، خاصة في التجميعات اللدن الحراري السميكة.

الابتكارات التكنولوجية والأتمتة

ركز تطوير المنتجات الحديث على استقرار درجة الحرارة والتحكم الرقمي وتحسين بيئة العمل والتوجيه الآلي. تقلل هذه التحسينات من الاعتماد على المشغل وتحسن تكرار الدرزة، خاصة في عمليات الإنتاج الطويلة أو مواقع البناء البعيدة.

تشمل الاتجاهات الملحوظة:

• مناطق تسخين متحكم فيها إلكترونياً تستقر جودة الذوبان.
• آلات لحام موقع آلية للدرزات الميدانية المتكررة على أنظمة أنابيب أو بطانات PE.

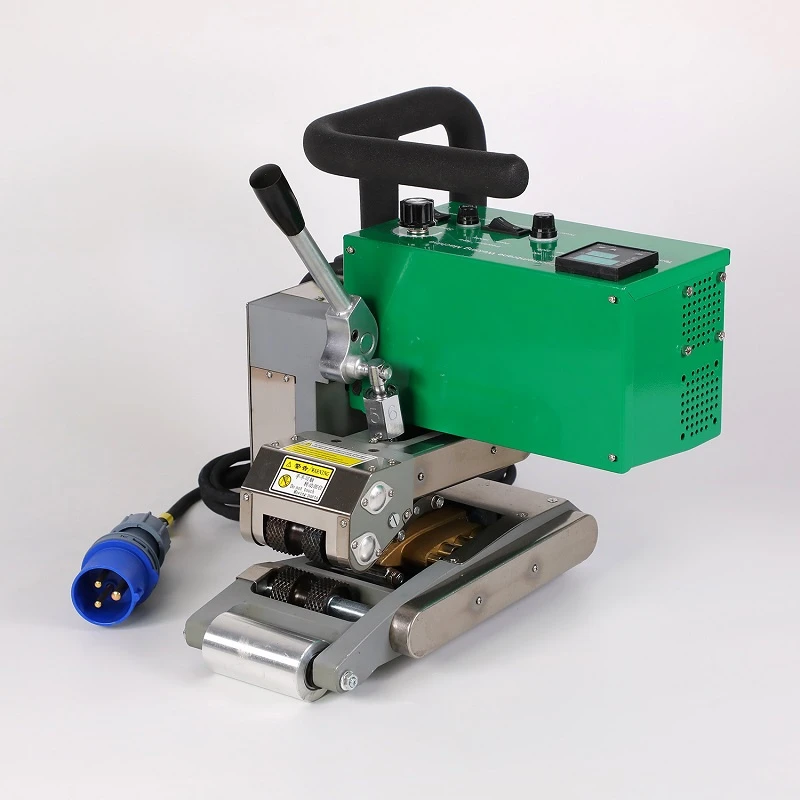

• وحدات محمولة عالية الإنتاج لتصنيع الصفائح السميكة وترسيب أسرع.
• أحذية وقوالب متخصصة محسنة لهندسة المفصل وسمك المادة.

تحسن الأتمتة التوحيد، لكنها تزيد أيضاً من تكلفة المعدات وقد تقلل المرونة في أعمال الإصلاح المتغيرة جداً. عملياً، لا تزال العديد من المشاريع تعتمد على مشغلين يدويين مهرة للزوايا والاختراقات والهندسة غير المنتظمة.

الجوانب البيئية والاستدامة

يدعم اللحام بالبثق أهداف الاقتصاد الدائري بعدة طرق. يتيح الإصلاح والتجديد وتمديد العمر للأصول اللدن الحراري التي كان سيتم استبدالها، خاصة البطانات والخزانات وأنظمة القنوات.

تشمل مزايا الاستدامة:

• تقليل نفايات الاستبدال من خلال الإصلاح الموضعي لمكونات اللدن الحراري التالفة.
• عمر خدمة طويل في البيئات العدوانية كيميائياً حيث تتفوق اللدائن المقاومة للتآكل على المعادن.
• التوافق مع أنظمة الاحتواء المتينة المستخدمة في الحماية البيئية وإدارة المياه.

في الوقت نفسه، العملية كثيفة الطاقة عند نقطة الاستخدام لأنها تعتمد على barrels مسخنة كهربائياً وتسخين مسبق بالهواء الساخن. لذلك يعتمد توازن الاستدامة على عمر المكون الطويل ومعدلات الخردة المنخفضة وتجنب استبدال الأصل بالكامل.

التأثير الاقتصادي والسوق العالمي

تشغل آلات اللحام بالبثق welding machines مكانة متخصصة لكن مهمة في تصنيع اللدائن والاحتواء المدني. يحرك الطلب بنية المياه التحتية والهندسة البيئية وتخزين المواد الكيميائية والصيانة الصناعية، مع قوة خاصة في المشاريع التي تكون فيها الدرزات المحكمة ضد التسرب ضرEssential.

يتميز السوق بـ:

• طلب المعدات المحمولة للتركيب والإصلاح الميداني.
• الوحدات الصناعية عالية الإنتاج لورش التصنيع وإنتاج البطانات.
• التخصص الإقليمي في تركيب الأغشية الأرضية وبناء الخزانات وأعمال خطوط الأنابيب.

تشمل الشركات المصنعة والعلامات التجارية المرتبطة بالقطاع Leister وWeldy وWegener وMunsch وHSK وPF Schweißtechnologie وDEMTECH، كل منها يخدم منافذ محددة مثل اللحام اليدوي أو الأتمتة الميدانية أو التصنيع عالي الإنتاج.

التحديات والابتكارات الحالية

التحديات التقنية الرئيسية هي حساسية المشغل واتساق الدرزة وتوافق المواد. على عكس أنظمة الربط الآلية بالكامل joining systems، لا يزال اللحام بالبثق يعتمد بشكل كبير على تحكم المشغل في الزاوية والسرعة ودرجة الحرارة والضغط.

تشمل أولويات الابتكار الحالية:

• مراقبة عملية أفضل وتحكم رقمي مساعد في درجة الحرارة.
• تحسين بيئة العمل لتقليل الإرهاق أثناء الدرزات الطويلة.
• تصاميم عالية الإنتاج أكثر إحكاماً للعمل الميداني.
• ملاءمة موسعة للبوليمرات الخاصة وهندسات المفاصل المعقدة.

بما أن العديد من التطبيقات تحدث في الهواء الطلق، يجب أن تعمل الآلات أيضاً بشكل موثوق تحت ظروف درجة الحرارة المحيطة المتغيرة والرياح والرطوبة، مما يعقد استقرار العملية.

النظرة المستقبلية

من المرجح أن تظل آلات اللحام بالبثق welding machines ضرورية حيثما يجب ربط هياكل لدن حراري سميكة في الموقع أو في ورش التصنيع. من المتوقع أن يأتي النمو المستقبلي من تجديد البنية التحتية وأنظمة الاحتواء والاعتماد المستمر على بطانات البوليمر وتجميعات اللدن الحراري المقاومة للمواد الكيميائية.

تشمل الاتجاهات التقنية المحتملة:

• أتمتة أكبر للدرزات الخطية الطويلة والعمل الميداني المتكرر.
• تحكم رقمي محسن في الحرارة ومعدل البثق.
• آلات أكثر كفاءة مع استهلاك طاقة نوعي أقل لكل كيلوغرام من المادة المترسبة.
• تكامل أوسع مع توثيق الجودة وسير عمل الفحص لمشاريع الاحتواء الحرجة.

الملخص

آلات اللحام بالبثق welding machines هي أنظمة ربط لدن حراري متخصصة joining systems تجمع بين التسخين المسبق بالهواء الساخن والترسيب المنصهر المتحكم فيه لإنشاء درزات متينة في اللدائن السميكة. أقوى أدوارها في الأغشية الأرضية والخزانات والأنابيب والبطانات والاحتواء الصناعي، حيث تكون قابلية الحمل والمقاومة الكيميائية والأداء المحكم ضد التسرب أكثر أهمية من السرعة وحدها.
