カレンダー

はじめに

カレンダーは、軟化したポリマー化合物を1つ以上の制御されたローラーギャップ（ニップ）を通して強制的に通すことにより、連続したシート、フィルム、コーティング、またはエンボス加工製品に変換するために使用される大型ローラー式プラスチック加工機の一種です。プラスチック製造において、この用語は通常、日付計画者ではなくカレンダー加工機を指します。中国語では、工業用語として正しいのは圧延機です。

プラスチック業界では、カレンダーは特にPVCシートおよびフィルム、コーティングされた繊維製品、床材、合成皮革、壁紙、および特定の技術用ラミネートに重要です。この技術は長い歴史を持ち、ゴム加工に起源を持ち、温度制御、ロール位置合わせ、および厚さ調整が改善されるにつれて熱可塑性プラスチックに拡大しました。現代のカレンダーラインは、精密ロール加熱および冷却、自動ゲージ制御、表面エンボス加工、下流冷却、およびデジタルプロセス監視をますます組み合わせ、均一性、生産性、およびエネルギー効率を向上させています。

歴史と発展

カレンダー加工は最初にゴム加工で発展し、加熱されたローラー間で材料を通すという基本的なアイデアがシート形成および布地コーティングに有用であることが証明されました。初期の機械はロールギャップを正確に制御することが困難であったため、厚さ精度が制限され、プラスチックへの広範な採用が遅れました。

2番目の主要なマイルストーンはPVCカレンダー加工の台頭であり、PVCがロールベースの成形に適した範囲で軟化および流動するため、プラスチックフィルム、シート、およびコーティング製品にとってこのプロセスが経済的に重要になりました。この変化により、カレンダーは床材、人工皮革、および柔軟シート生産の主要設備として確立されました。

3番目のマイルストーンは、機械的に調整される機械から、熱管理、自動厚さ制御、および冷却、エンボス加工、牽引、巻取り、切断ユニットなどの統合下流設備を備えた高精度ラインへの移行でした。これらの開発により、製品の一貫性が向上し、より広いウェブおよびより薄いゲージの連続生産が可能になりました。

技術概要

カレンダーは通常、定義された幾何学配置で配置された2つ以上の平行ローラーと、フレーム、ニップ調整システム、ロール温度制御、駆動列、潤滑、および制御システムで構成されます。材料はニップを順次通過し、そこで圧縮、せん断、および伸長されて連続シートまたはコーティングウェブになります。

主要な動作原理には以下が含まれます：

• ニップ圧縮：材料は摩擦によってギャップに引き込まれ、より薄い層に圧縮されます。
• せん断および伸長：相対ロール速度および圧力によりポリマーが配向され、表面仕上げが改善されます。
• 熱的調整：加熱または冷却されたロールが粘度、流れ、光沢、および寸法安定性を制御します。
• ゲージ制御：精密なロール間隔およびロールベンディングシステムにより厚さの均一性を維持します。

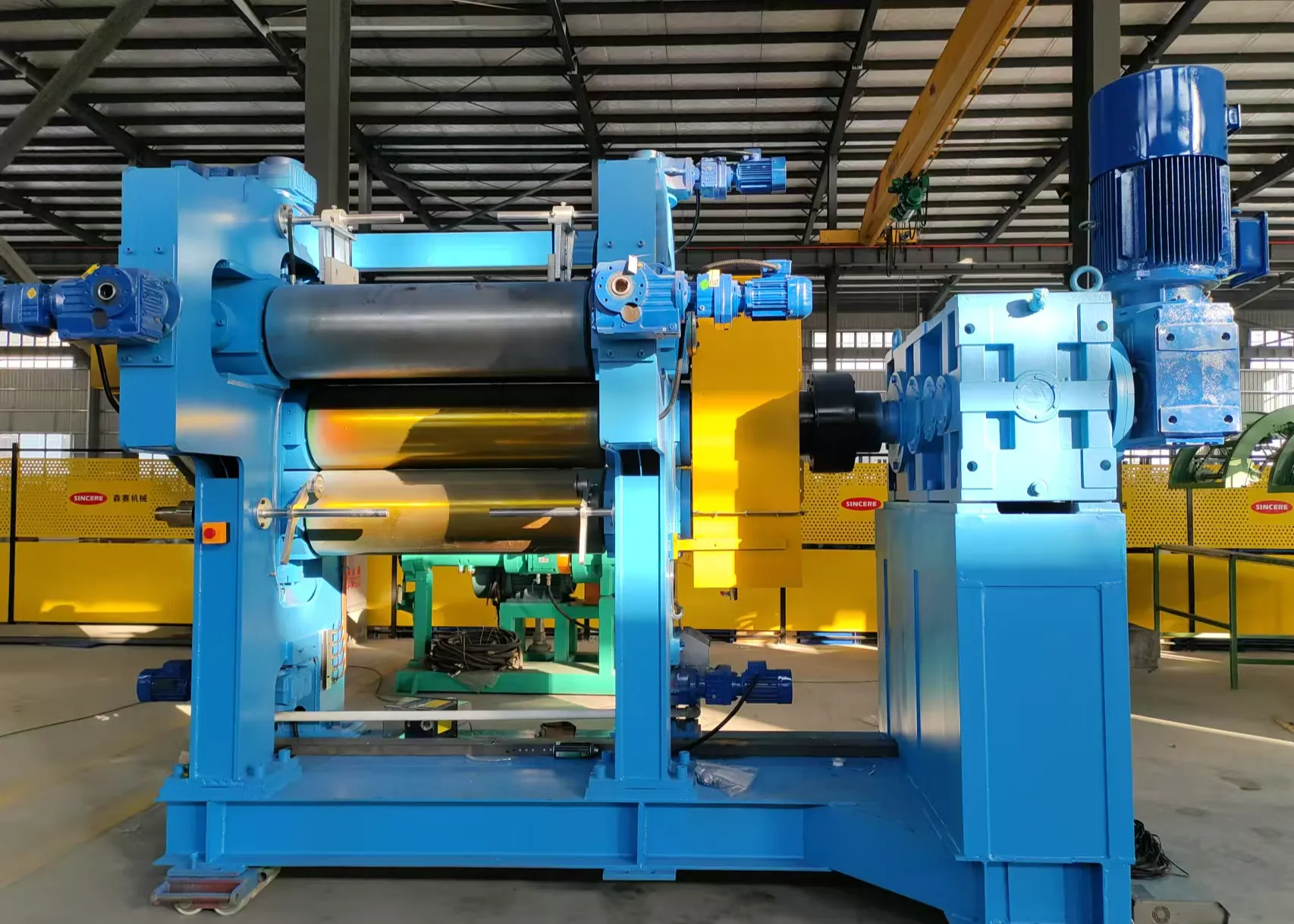

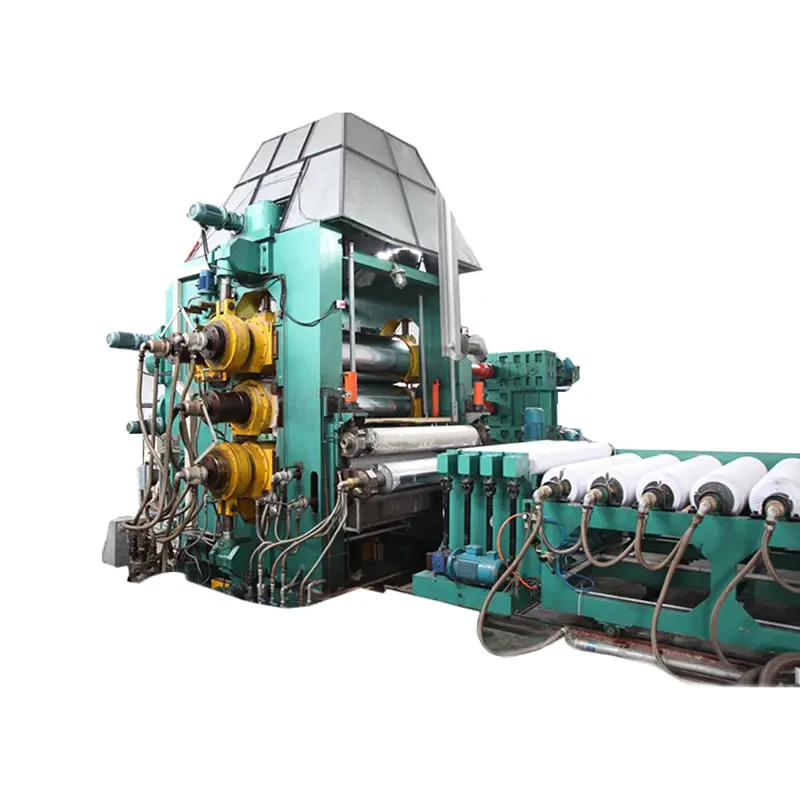

典型的なカレンダー構成には2ロール、3ロール、4ロール、および5ロール機が含まれ、3ロールおよび4ロール設計が特にプラスチックおよびゴム加工で一般的です。業界の説明では、材料の流れの経路および機能に応じてI型、L型、およびZ型のロール配置も区別されます。

典型的な技術ベンチマーク

• ロール表面温度制御はしばしば厳しい限界内に保持され、ゴムおよびPVC用途では高精度システムで±1 °C程度の狭い範囲で管理できます。
• 多くのゴムおよびPVCカレンダー加工操作の加工温度は、化合物配合および製品仕様に応じておおよそ70–120 °Cの範囲で一般的に報告されています。
• スループットはライン幅、ロール数、および製品厚さによって大きく異なります。工業用カレンダーラインは一般的にバッチ操作ではなく連続的な高容量出力向けに設計されています。
• カレンダー供給シート生産に関連するリサイクルポリマー調製では、遠心脱水システムが下流供給前に低い残留水分を残すことができます。工業用リサイクル文脈では、このようなシステムは安定した押出またはコンパウンドに適した水分レベルまで低減するために一般的に使用されますが、正確な値は設備列およびポリマー種類に依存します。
• 一部のカレンダー製品は溶融物または高度に軟化した化合物から生産されますが、他のものは上流で可塑化された配合固体を使用し、その後ロールスタックで精製されます。

種類とバリエーション

カレンダーは機能によっても分類されます：

• 平坦シートおよびフィルム用のシートカレンダー
• 繊維または布地含浸用のコーティングカレンダー
• 定義された断面用のプロファイリングまたは成形カレンダー
• 1つのラインでこれらの操作のいくつかを実行できるユニバーサルカレンダー

用途と使用

カレンダーは、連続ウェブ生産および制御された表面品質が必要とされる幅広いプラスチックおよびポリマー関連分野で使用されます。

• PVC床材：カレンダーは、後にエンボス加工および冷却されて床材製品になる均質または層状シートを生産します。
• 合成皮革およびコーティング繊維製品：ポリマーは、張り地、自動車トリム、および工業用カバー用の布地キャリアに適用されます。
• 壁紙および装飾フィルム：機械は表面平滑み、印刷受容性、およびオプションのエンボス加工を提供します。
• 柔軟および硬質シート：カレンダーは、特に厳密な厚さ制御が必要な一般的な熱可塑性シートに使用されます。
• 技術用ラミネート：特定のバリア、断熱、シールド、または特殊シートは、適応されたカレンダーラインで生産できます。
• ゴム製品：カレンダーはゴムシート、布地コーティング、およびコードまたはキャンバス含浸に重要です。

適合しない用途は、広幅ウェブロール加工ではなく局所射出成形または精密押出を必要とする高充填、熱的に不安定、または非常に狭い公差の微細構造部品です。カレンダーは連続シートおよびコーティング向けに最適化されており、離散部品形成には適していません。

プロセス設計およびライン統合

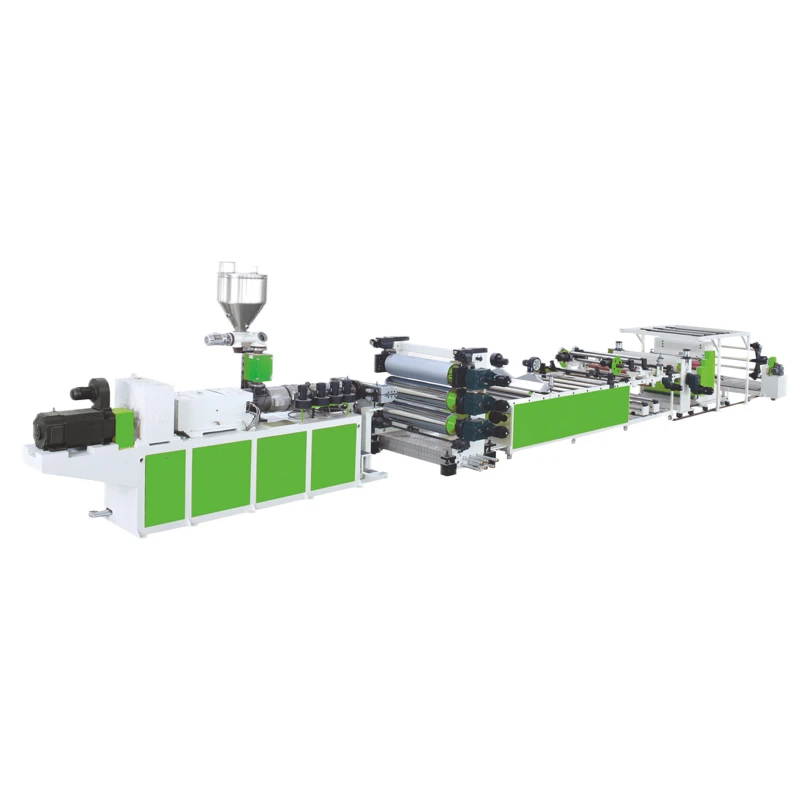

完全なカレンダーラインは、ロールスタックのみで構成されることはほとんどありません。通常、以下と統合されます：

• 上流の混合、計量、可塑化、またはコンパウンドシステム
• 牽引または引取り設備
• エンボスユニット
• 冷却ロールまたはチルセクション
• 厚さ測定
• 巻取りまたは切断ステーション

この統合は重要です。なぜなら、カレンダーは成形ユニットであると同時にウェブ品質管理ポイントでもあるからです。供給温度、粘度、またはロール位置合わせの小さな変動が光沢、厚さ、内部応力、および表面テクスチャに影響を与える可能性があります。

技術革新および自動化

現代のカレンダーはますます以下を使用します：

• 安定したゲージ生産のための自動ニップ制御
• 厚さ変動を低減するためのロールベンディングおよびクロス軸補正
• 油、蒸気、電気、またはハイブリッド加熱システムを備えたデジタル温度制御
• インライン厚さおよびプロファイル測定
• 製品切り替えのためのレシピベース自動化
• 軸受、駆動装置、およびロール表面の状態監視

最近の特許活動は、動的厚さ変化制御および統合フォーム床材またはエンボスシートラインに関する継続的な研究も示しており、この技術が特殊プラスチック加工分野で活発であることを示しています。

環境および持続可能性の側面

カレンダーは、材料効率の向上、スクラップの削減、およびリサイクル対応シート生産の実現に使用される場合、持続可能性目標をサポートできます。連続運転は、ロール加熱、冷却、および駆動システムが長時間にわたって厳しい公差を維持する必要があるため、エネルギー集約的になる可能性があります。

持続可能性の考慮事項には以下が含まれます：

• 改善された断熱、最適化されたロール加熱、およびアイドリング低減を通じたエネルギー効率
• 安定したゲージ制御および不適合ロールの削減による廃棄物削減
• シートおよび床材製品におけるリサイクルポリマーブレンドの使用を通じた循環性（配合が許す場合）
• 製品設計に応じて、代替仕上げルートと比較して一部のコーティングシステムにおける溶剤使用量の低減

同時に、このプロセスは材料のばらつきに敏感であり、リサイクル原料は一貫したカレンダー性能を維持するために、より厳密な前処理および配合制御を必要とする場合があります。

経済的および世界市場への影響

カレンダーは、商品樹脂変換だけでなく高容量、高付加価値シートおよびコーティング市場にサービスを提供するため、プラスチック機械セクターにおいて戦略的に重要なニッチを占めています。その最も強い産業的役割は、通常、確立されたPVC、床材、人工皮革、および技術シート製造基盤を持つ地域にあります。

カレンダー加工の経済的価値は以下から得られます：

• 広幅ウェブ製品の高連続出力
• 表面品質および最終製品価値への強い影響
• 多層および装飾仕上げとの適合性
• ロール、軸受、および制御装置が適切に維持される場合の長い耐用年数

多くのカレンダー製品は建設、家具、自動車、および産業分野で販売されるため、需要はプラスチック生産だけでなく、建築活動、内装材料、および技術繊維にも結びついています。

現在の課題および革新

主要な技術的課題には以下が含まれます：

• 均一なロール温度の維持
• 広幅ウェブにわたるゲージ変動の防止
• 熱暴露中のポリマー劣化の管理
• エネルギー消費の削減
• リサイクルまたは可変原料の取り扱い
• 高ライン速度での表面欠陥制御の確保

現在の革新は以下に焦点を当てています：

• より厳密な閉ループ制御

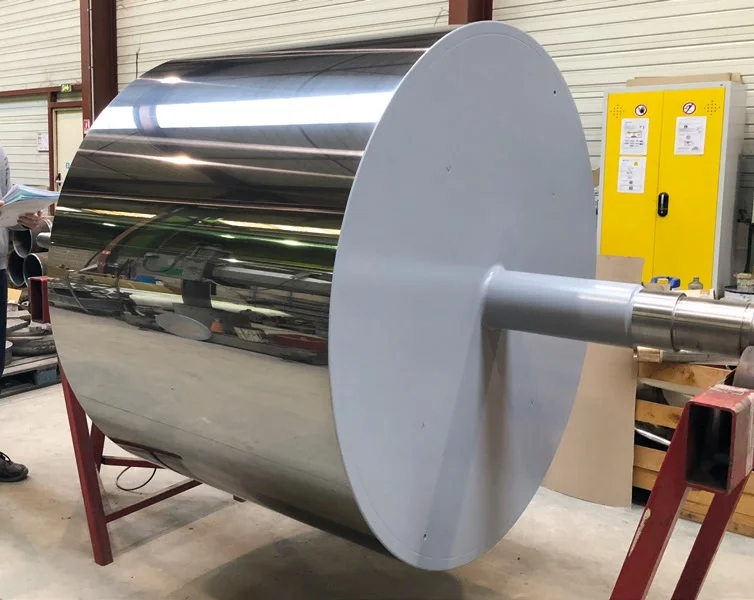

• 改善されたロール冶金および表面仕上げ
• より高速なレシピ切り替え
• よりコンパクトなライン配置
• エンボス、冷却、および巻取りのより良い統合
• デジタルトレーサビリティおよびIndustry 4.0スタイルの監視

将来の見通し

カレンダーは、制御された表面特性を持つ連続的、精密、ワイドフォーマットポリマーウェブを必要とする製造業者にとって重要であり続ける可能性が高いです。将来的な開発は、おそらくエネルギー需要の低減、リサイクル含有量によるより一貫した性能、および迅速な製品切り替えのためのよりスマートな自動化を強調するでしょう。

最も有望な方向は以下で予想されます：

• 循環材料シート生産
• エネルギー最適化ロール加熱および冷却
• インライン品質分析
• 多層機能フィルムおよび床材
• 特殊表面およびエンボス仕上げ

要約

カレンダーは、軟化したポリマー化合物をシート、フィルム、およびコーティングウェブに変換する精密なローラーベース成形機です。プラスチック加工では、特にPVC、ゴム、床材、合成皮革、およびコーティング繊維製品の生産に関連付けられており、その性能は正確な熱制御、ニップ幾何学、およびライン統合に依存します。
