Presses à double bande

Introduction

Les double belt presses sont des machines de traitement continu qui appliquent de la chaleur, de la pression et un refroidissement contrôlé entre deux courroies sans fin synchronisées pour former, stratifier, consolider ou densifier des matériaux en une seule opération d'alimentation continue. Dans le traitement des plastiques et les industries connexes des matériaux avancés, elles sont particulièrement appréciées pour produire des panneaux plats, stratifiés, feuilles composites, matériaux de batterie, produits d'isolation et structures multicouches fonctionnelles avec une grande constance d'épaisseur et une qualité de surface reproductible.

Contrairement aux presses discontinues, les double belt presses fonctionnent en continu, ce qui permet une sortie stable, des interruptions de cycle plus courtes et une meilleure intégration avec l'automatisation en amont et en aval. Leur pertinence technique s'est étendue de la production traditionnelle de stratifiés et de panneaux aux composites thermoplastiques, aux textiles techniques, aux matériaux de stockage d'énergie et aux panneaux structuraux légers, tandis que les systèmes modulaires plus récents ajoutent des zones de chauffage et de refroidissement adaptées pour un contrôle plus précis du processus.

Histoire et développement

Le pressage à double courroie a évolué à partir de concepts antérieurs de pressage continu de stratifiés et de panneaux destinés à remplacer le pressage discontinu sur plateaux dans la production à haut volume. La littérature sur les brevets anciens a déjà identifié la technologie comme adaptée aux stratifiés décoratifs, aux panneaux de fibres, au contreplaqué et aux stratifiés électriques, établissant la logique industrielle de base de la consolidation continue entre des courroies mobiles.

Une étape majeure de développement a été le perfectionnement des presses continues isobares, dans lesquelles la pression est répartie plus uniformément sur des formats de toiles et de panneaux larges, améliorant la stabilité dimensionnelle et la finition de surface des produits stratifiés. Cela a rendu la technologie attractive pour des applications de plus en plus exigeantes telles que les intérieurs automobiles, les surfaces de meubles, les revêtements de sol et l'isolation électrique.

Une étape supplémentaire a été le passage aux plateformes de presses à courroie modulaires avec des sections de chauffage et de refroidissement configurables, permettant d'adapter une ligne à différents matériaux et fenêtres de processus. Les développements système plus récents ont étendu le processus à la consolidation de composites thermoplastiques et à la stratification de matériaux de batterie, où l'uniformité de température, le temps de séjour et le profil de pression sont critiques pour la performance du produit.

Aperçu technique

Une presse à double courroie se compose de deux courroies continues, généralement en acier dans de nombreuses applications industrielles de stratification et de panneaux, bien que d'autres matériaux de courroie et combinaisons soient également utilisés dans certains systèmes. L'empilement de matériaux ou la toile est introduit dans l'espace entre les courroies, puis passe par des zones où la chaleur active le collage ou le ramollissement, la pression consolide la structure et le refroidissement fixe la géométrie finale.

Les principales fonctions d'ingénierie incluent :

• Uniformité de la pression, qui aide à minimiser les variations d'épaisseur et les vides sur toute la largeur du produit.
• Contrôle thermique, qui régit l'écoulement de la résine, l'activation de l'adhésif, le durcissement ou la fusion thermoplastique.
• Temps de séjour continu, qui améliore le débit et la stabilité du processus par rapport au pressage cyclique sur plateaux.
• Guidage de la toile et contrôle de la tension de la courroie, essentiels pour l'alignement, la planéité et la répétabilité.

Dans les applications composites, le processus peut consolider des tissus de fibres, des films thermoplastiques, des mats, des poudres ou des empilements multicouches préassemblés en stratifiés plats ou en structures sandwich. Dans les applications de stratification, la presse colle des films, des couches décoratives ou des textiles techniques à des substrats centraux tout en maintenant la qualité de surface et en minimisant les défauts.

Les références techniques typiques rapportées pour les systèmes industriels incluent :

• Largeurs de travail jusqu'à environ 120 pouces dans certaines configurations de stratification.
• Températures de processus jusqu'à environ 450 °F dans certains stratificateurs haute température.
• Fonctionnement continu plutôt que des cycles de plateaux discrets, ce qui améliore la productivité de la ligne.
• Chauffage et refroidissement multi-zones, souvent disposés en séquence de processus modulaire.

Pour les presses à courroie orientées déshydratation, qui sont mécaniquement apparentées mais utilisées dans un secteur différent, le système peut inclure une zone en coin et une zone de pression, une grande partie de l'eau libre étant éliminée avant la compression finale. Cependant, cela est distinct du pressage à double courroie orienté plastiques, où la fonction principale est généralement la consolidation thermique plutôt que la séparation liquide.

Principales caractéristiques de construction

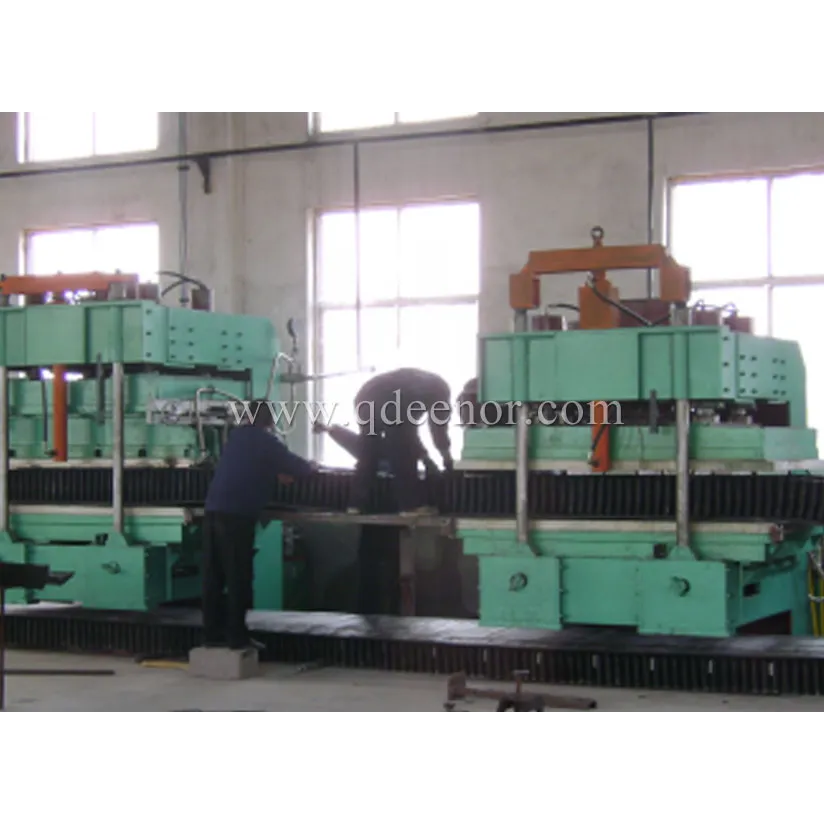

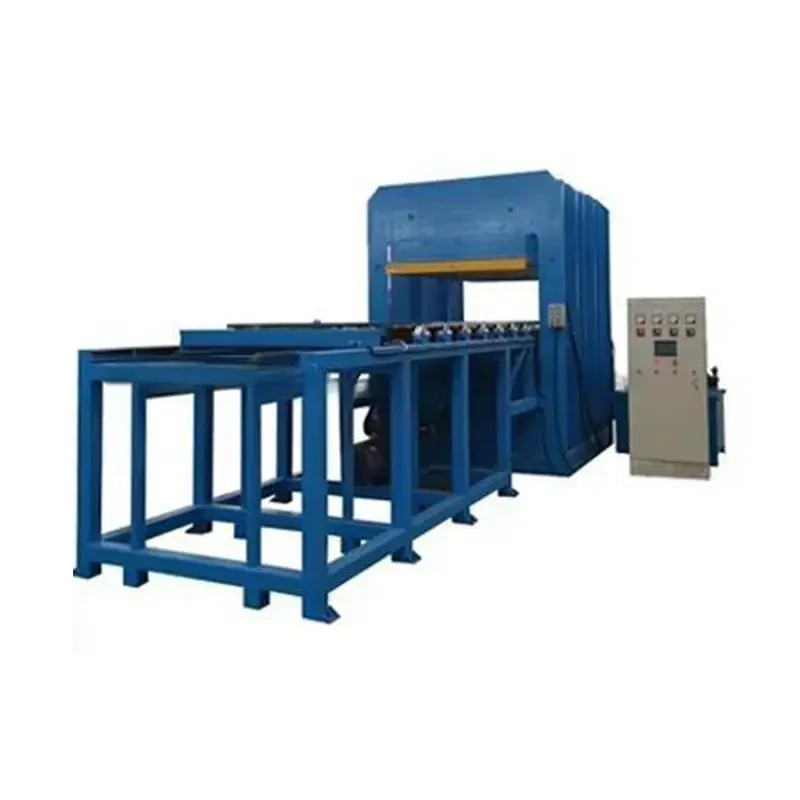

Une presse à double courroie industrielle typique comprend :

• Courroies sans fin supérieure et inférieure qui transportent et compressent le matériau.
• Systèmes de rouleaux et de tension qui stabilisent le suivi de la courroie et les conditions de pincement.
• Modules de chauffage tels que des plateaux chauffants, des systèmes à huile thermique ou d'autres zones thermiques contrôlées selon la conception de la machine.
• Modules de refroidissement qui fixent le stratifié ou le composite après consolidation.
• Systèmes d'alimentation, d'alignement et de décharge pour la manutention continue et le transfert automatisé.

La surface de la courroie elle-même est une variable de processus importante. Les courroies en acier sont courantes là où la planéité, la conduction thermique et un contact continu durable sont requis, tandis que certains systèmes utilisent des concepts de courroie alternatifs pour des produits spécialisés ou des exigences de rigidité moindre.

Types et variantes

Applications et utilisations

Les double belt presses sont utilisées dans un large éventail de secteurs liés aux plastiques et aux matériaux avancés :

• Automobile : panneaux structuraux, stratifiés intérieurs, pièces de protection contre les chocs, éléments composites légers.
• Aéronautique : panneaux intérieurs, revêtements de réservoirs, stratifiés structuraux et autres composites légers.
• Construction : panneaux d'isolation, panneaux insonorisants, éléments de mur et de toit, et substrats de panneaux chauffants.
• Revêtements de sol et meubles : stratifiés décoratifs, couches d'usure et surfaces de panneaux avec une grande constance visuelle.
• Électronique et isolation électrique : stratifiés isolants, matériaux de base pour circuits imprimés et substrats techniques.
• Industries de l'énergie et des batteries : films séparateurs, électrodes, matériaux de piles à combustible et autres couches fonctionnelles.
• Balistique et équipements de protection : armures multicouches, casques et stratifiés protecteurs.

Un usage moins adapté est le déshydratation des boues, qui utilise une architecture de presse à courroie apparentée mais remplit un rôle fondamentalement différent de séparation solide-liquide plutôt que de consolidation des plastiques.

Principe de fonctionnement dans les plastiques et composites

Le processus suit généralement cette séquence :

1. Alimentation de films, fibres, mats, poudres ou produits semi-finis en couches dans la zone d'entrée.
2. Préchauffage ou précompactage pour améliorer le contact, réduire l'emprisonnement d'air et commencer le ramollissement de la matrice ou l'activation de l'adhésif.
3. Compression et imprégnation, où la pression entraîne l'écoulement de la résine, le collage des couches ou la réduction d'épaisseur.
4. Consolidation thermique ou durcissement, qui stabilise la structure interne finale.
5. Refroidissement et démoulage, où le produit est fixé dans sa forme finale avant décharge.

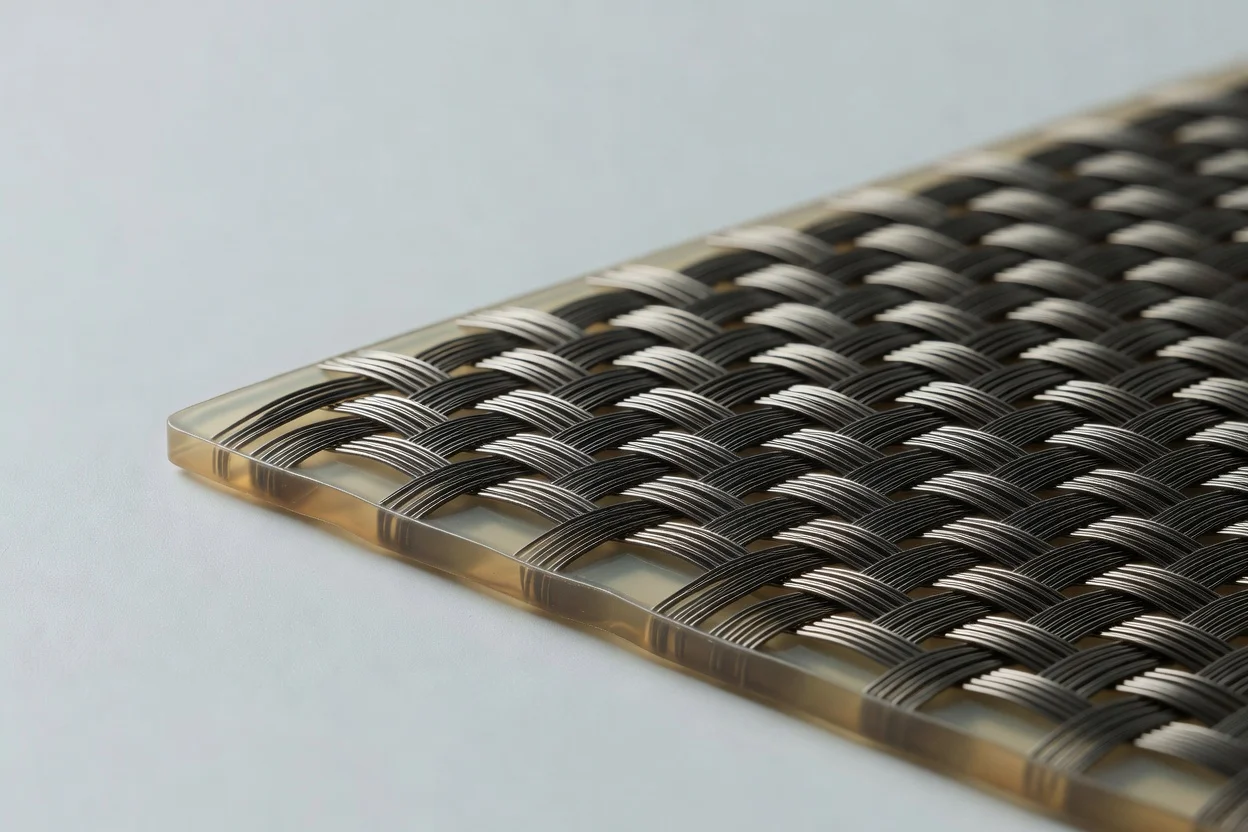

Dans les composites thermoplastiques, la presse peut permettre l'imprégnation directe de tissus de renforcement avec de la résine thermoplastique, produisant des stratifiés à haut volume avec un mouillage contrôlé des fibres et des temps de cycle courts. Dans les stratifiés et panneaux décoratifs, le même principe de machine est utilisé pour coller des films de surface à des substrats tout en préservant la planéité et la qualité de finition.

Caractéristiques de performance

Les indicateurs de performance importants incluent :

• Tolérance d'épaisseur, influencée par la rigidité de la courroie, l'uniformité de la pression et le profil thermique.
• Qualité de surface, en particulier dans les stratifiés décoratifs et les pièces intérieures visibles.
• Teneur en vides et qualité d'imprégnation, critiques dans les stratifiés composites.
• Contrôle du temps de séjour, qui affecte la force de liaison et l'état de durcissement.
• Débit, qui peut être élevé car le processus est continu plutôt que cyclique.

Pour de nombreuses applications, la valeur industrielle de la machine réside dans sa capacité à combiner un débit élevé avec une géométrie de produit reproductible et un collage intercouche stable.

Innovations technologiques et automatisation

Les développements récents mettent l'accent sur :

• Architecture modulaire de chauffage/refroidissement pour un changement de produit plus rapide et une adaptation du processus.
• Matériaux de courroie et combinaisons de courroies améliorés pour des exigences thermiques ou de surface spécialisées.
• Surveillance numérique de la température et de la pression, qui permet des fenêtres de processus plus étroites et un contrôle qualité.

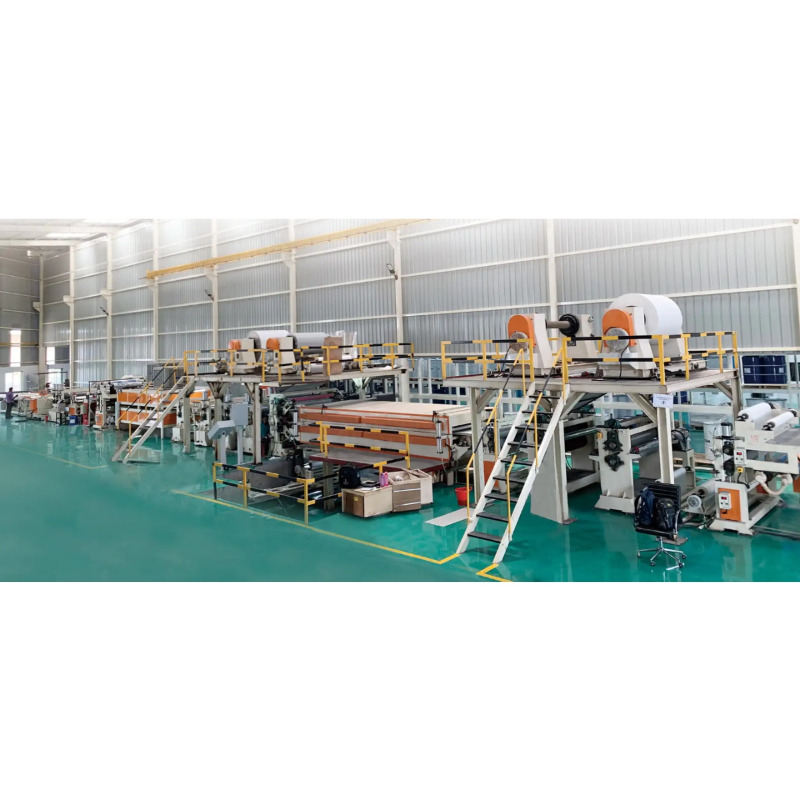

• Intégration avec la manutention des matériaux en amont, y compris l'alimentation, l'alignement et les cutting systems automatisés.
• Capture de données de type Industrie 4.0, qui permet la surveillance des tendances de la tension de la courroie, de l'uniformité de la température et de la constance du produit.

Ces innovations sont particulièrement importantes dans la fabrication de batteries, l'aéronautique et les composites, où de petits écarts de processus peuvent affecter les performances électriques, structurales ou thermiques.

Aspects environnementaux et de durabilité

Les double belt presses peuvent soutenir les objectifs de durabilité de plusieurs façons :

• Efficacité matérielle grâce à une épaisseur constante et une réduction de la production hors spécifications.
• Efficacité énergétique grâce au traitement continu et à la minimisation des temps d'inactivité par rapport au pressage discontinu.
• Conception légère, permettant une utilisation moindre de matériaux dans les produits de transport et de construction.
• Compatibilité avec le recyclage, en particulier lorsque des polymères recyclés, des fibres récupérées ou des couches retraitées sont consolidés en nouveaux panneaux.

En même temps, la technologie est énergivore lorsqu'elle fonctionne à haute température ou sur de grandes largeurs, donc la durabilité dépend fortement de la gestion thermique, de l'efficacité des courroies et du rendement du produit. En pratique, l'empreinte la plus favorable est obtenue lorsque la ligne est adaptée étroitement au produit et fonctionne à un taux d'utilisation élevé.

Impact économique et sur le marché mondial

Les double belt presses occupent une position spécialisée mais stratégiquement importante dans les machines de traitement des plastiques car elles servent à la fois les stratifiés de commodité à haut volume et les matériaux techniques de plus grande valeur. Leur pertinence sur le marché est renforcée par la demande de composants de mobilité légers, d'isolation de construction, de revêtements de sol, de stratifiés électriques et de matériaux de transition énergétique tels que les produits de batterie et de piles à combustible.

La technologie est également distribuée internationalement entre les fournisseurs de lignes de stratification, de presses composites et de systèmes de presses continues modulaires, la concurrence portant moins sur le simple nombre de machines que sur le savoir-faire du processus, la personnalisation de la ligne et l'ingénierie d'application. Pour les transformateurs, l'argument économique dépend souvent d'un débit amélioré, de taux de rebuts plus faibles et de la capacité à entrer dans des segments de matériaux à plus haute performance.

Défis actuels et innovations

Les principaux défis techniques sont :

• Transfert de chaleur uniforme sur des courroies larges, en particulier pour des empilements épais ou multicouches.
• Usure, suivi et maintenance des courroies, qui affectent directement le temps de disponibilité et la qualité du produit.
• Sensibilité du processus aux matériaux avancés, y compris les composites thermoplastiques et les toiles liées aux batteries.
• Équilibre entre flexibilité et spécialisation de la ligne, car des presses hautement optimisées peuvent être moins adaptables à une production mixte.

Les efforts d'innovation actuels se concentrent sur un meilleur contrôle des zones, une durabilité accrue des courroies, des systèmes de mesure améliorés et des conceptions de machines capables de traiter une plus large gamme de matériaux sans sacrifier la précision.

Perspectives d'avenir

Le développement futur des presses à double courroie sera probablement façonné par trois forces : l'allègement, l'électrification et la fabrication circulaire. La demande devrait rester forte pour la production continue de stratifiés composites, de toiles de matériaux énergétiques et de panneaux plats de haute qualité où la constance compte autant que le débit.

Dans le traitement des plastiques, la direction la plus prometteuse est la combinaison de la consolidation continue avec un contrôle de processus plus intelligent, permettant aux fabricants de produire des produits à moindre défaut et à moindre gaspillage à partir de matières premières vierges et recyclées. À mesure que les systèmes de matériaux deviennent plus complexes, les double belt presses devraient rester une technologie de base essentielle partout où un produit large, plat et traité en continu doit être stabilisé thermiquement et mécaniquement en une seule ligne ininterrompue.
