Rebobineuses à refendre

Introduction

Les fendeuses-enrouleuses sont des machines de conversion qui déroulent un large rouleau parent ou rouleau maître, le fendent longitudinalement en bandes plus étroites, et enroulent ces bandes en rouleaux finis avec une tension contrôlée et une formation de rouleau précise. Dans le traitement des plastiques, elles sont indispensables pour convertir des films, stratifiés, feuilles, rubans adhésifs et certains substrats plastiques non tissés ou enduits en largeurs spécifiques pour l'emballage, l'étiquetage, la stratification, l'impression et les usages industriels.

Bien que les fendeuses-enrouleuses soient souvent considérées comme des équipements de conversion généraux plutôt que des machines plastiques primaires, elles sont stratégiquement importantes pour l'industrie des plastiques car elles font le lien entre la production de films polymères et la fabrication en aval. Leur évolution a été influencée par les améliorations en matière de manutention de bande, technologie des lames, contrôle de la tension, inspection automatique, changements de tourelle et enroulement à grande vitesse, avec des systèmes modernes optimisés à la fois pour la productivité et la qualité des rouleaux.

Histoire et développement

Le fendage en tant qu'opération de conversion est né du besoin de transformer des rouleaux larges et économiques en rouleaux plus étroits prêts pour le client, surtout lorsque la production de papier et de film est devenue plus continue et basée sur les rouleaux. La fendeuse-enrouleuse est devenue l'architecture de machine standard une fois que l'industrie a commencé à privilégier le traitement continu de bande par rapport à la conversion en feuilles pour les matériaux flexibles.

Les étapes clés de son développement comprennent :

• Fendage-enroulement mécanisé : les premiers systèmes industriels combinaient le déroulage, le fendage et l'enroulement en une seule ligne pour améliorer le débit et la cohérence dimensionnelle.
• Diversification des lames : l'adoption du fendage au rasoir, au ciseau et par écrasement a élargi la compatibilité avec les films fins, les bandes enduites, les adhésifs et les matériaux plus épais ou rigides.
• Enrouleurs à grande vitesse contrôlés par tension : les machines modernes ont ajouté des capteurs de force, des systèmes danseurs, des entraînements programmables et une manipulation automatique des mandrins pour supporter une production plus rapide et un contrôle plus strict de la qualité des rouleaux.

Une affirmation souvent répétée dans certaines sources professionnelles est que la fendeuse-enrouleuse a été brevetée en 1980 par Frances Meisel de Boston ; cependant, cette affirmation n'est pas systématiquement corroborée par des références industrielles faisant autorité et doit donc être traitée avec prudence.

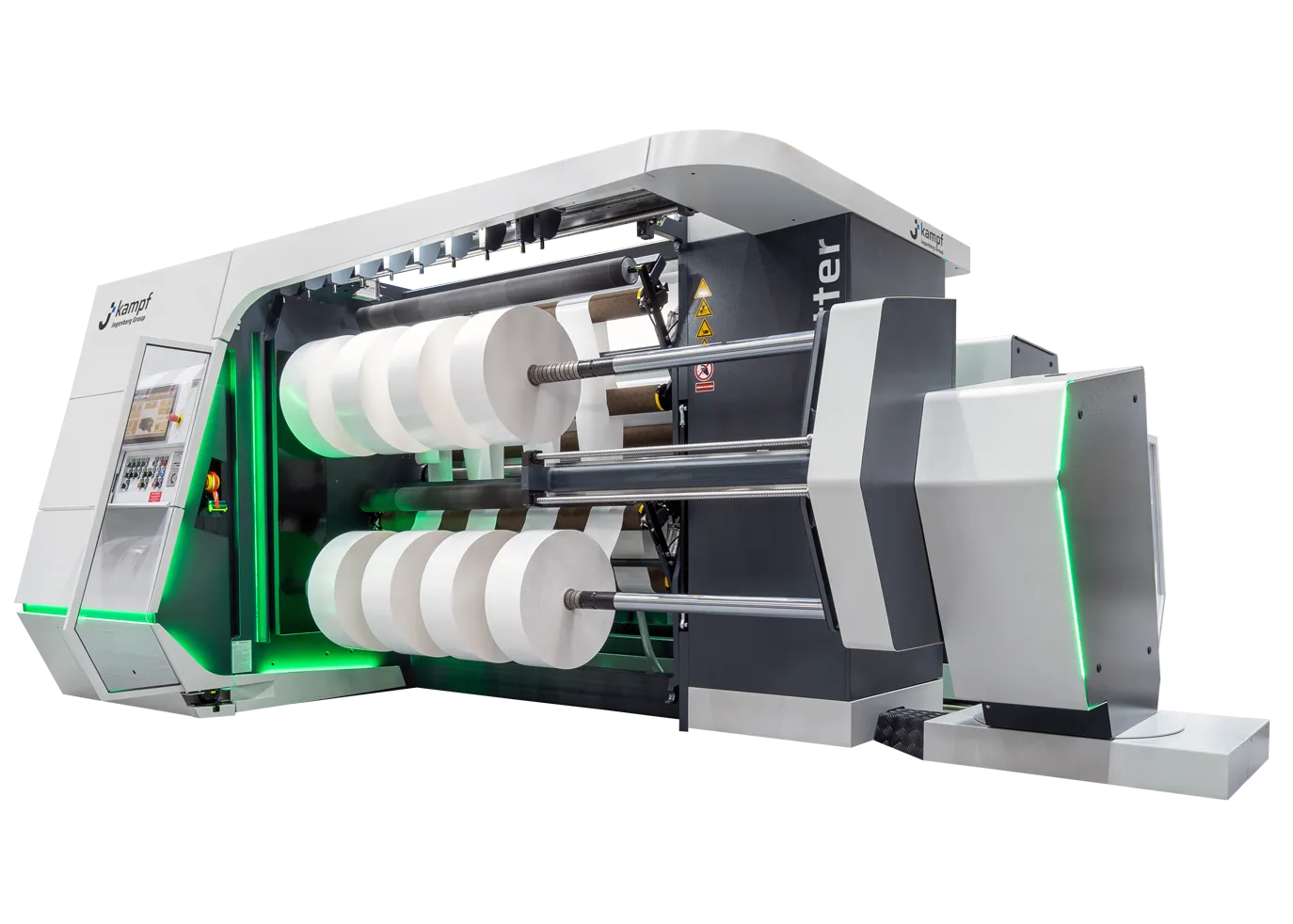

Aperçu technique

Une fendeuse-enrouleuse est mieux comprise comme un système de manutention de bande plutôt qu'une simple machine de coupe. Ses performances dépendent de la façon dont elle contrôle la bande du dérouleur au fendage puis à l'enrouleur, car l'étirement du film, les dommages aux bords, le télescopage, les bords lâches et la génération de poussière peuvent tous provenir d'une mauvaise gestion de la tension.

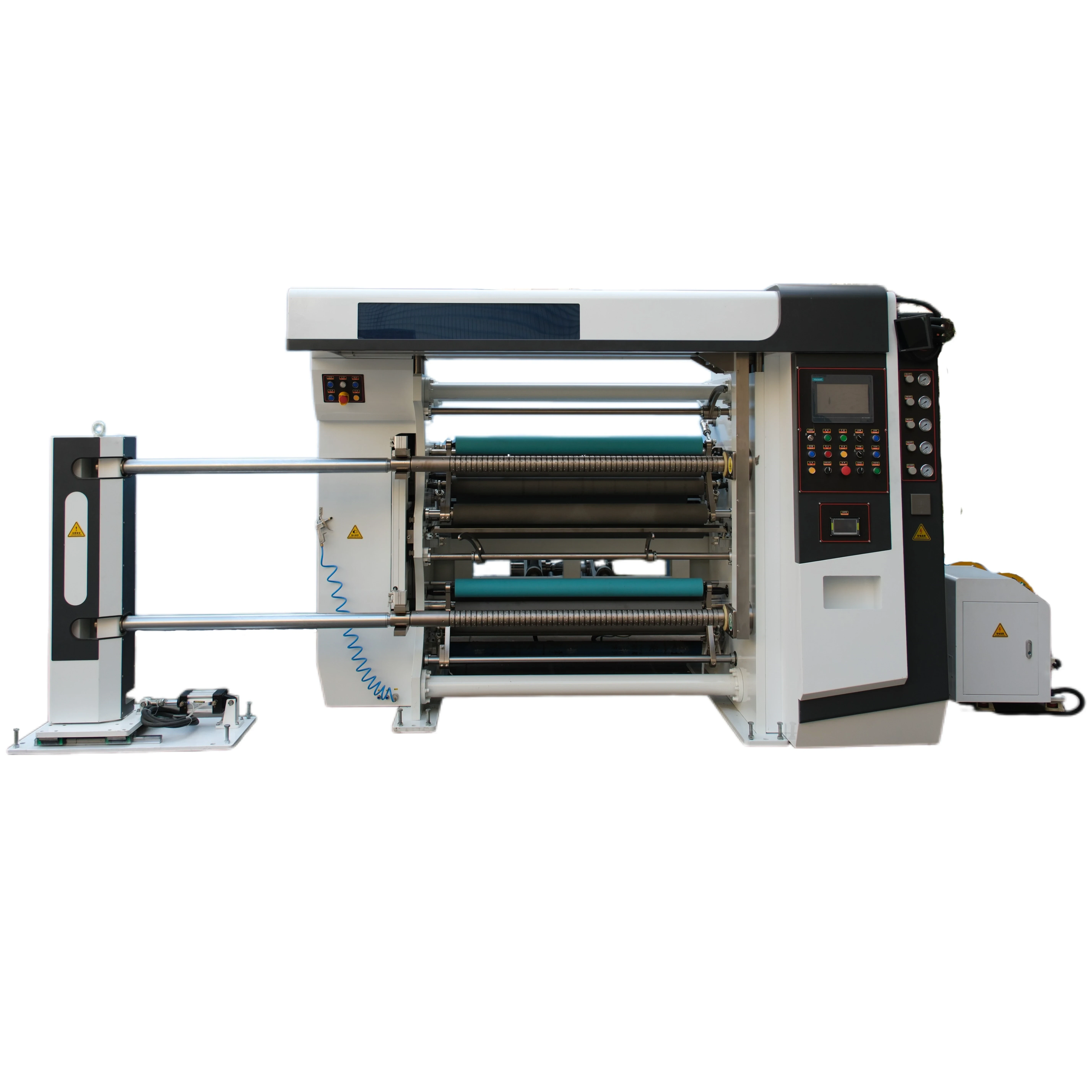

Principales sections de la machine

• Section de déroulage : maintient le rouleau parent et assure le freinage ou le contrôle de l'avance motorisée.
• Section de guidage de bande : assure le suivi des bords ou des lignes pour la précision du fendage.
• Section de fendage : coupe la bande en bandes plus étroites.
• Section d'enroulage : enroule les bandes fendues sur des mandrins par enroulement central, en surface ou mixte.

Méthodes de fendage courantes

Architectures d'enroulement

• L'enroulement central utilise un couple motorisé sur le mandrin et est courant pour la conversion polyvalente.
• L'enroulement mixte central-surface combine l'entraînement du mandrin avec un tambour de support pour un meilleur contrôle sur les bandes délicates ou étroites.
• L'enroulement en surface supporte les grands rouleaux lourds à grande vitesse, surtout pour le papier et les non-tissés.
• L'enroulement en tourelle permet les changements de rouleau avec un temps d'arrêt réduit, améliorant le débit dans les opérations à grand volume.

Plages de performance typiques

Les spécifications des constructeurs de machines indiquent que les fendeuses-enrouleuses industrielles fonctionnent généralement à :

• Largeurs jusqu'à environ 2 286 mm sur certains systèmes polyvalents, et bien au-delà dans les configurations industrielles plus larges.
• Vitesses jusqu'à environ 800 m/min sur les lignes de conversion haute performance.
• Largeurs de coupe d'environ 25 mm jusqu'à 6 mm sur les systèmes mixtes centraux-surface spécialisés.
• Diamètres d'enroulement d'environ 1 m à 1,5 m selon le style d'enroulement et le matériau.

Pour la conversion de films plastiques, ces chiffres comptent car la capacité de fonctionnement dépend non seulement de la vitesse maximale mais aussi de la capacité de la ligne à maintenir une tension d'enroulement stable sans plis, blocage ou déformation des bords.

Types et variantes

Les principales classes de machines sont généralement définies par la géométrie d'enroulement et l'objectif de production.

Une règle pratique de sélection utilisée dans l'industrie est que plus la bande plastique est délicate, étroite ou sensible à la tension, plus la géométrie d'enroulement précise devient précieuse ; inversement, plus le rouleau fini est grand et lourd, plus l'enroulement supporté en surface devient attractif.

Applications et utilisations

Les fendeuses-enrouleuses sont utilisées partout où de larges rouleaux flexibles doivent être transformés en rouleaux plus étroits pour la production en aval.

• Emballage souple : fendage de polyéthylène, polypropylène, BOPP, PET, structures stratifiées et bandes composites aluminium-plastique en formats de poches, emballages et suremballages.
• Stock d'étiquettes et matériaux autocollants : production de rouleaux étroits pour l'étiquetage automatique, les rubans adhésifs et les graphismes spéciaux.
• Impression et stratification : préparation de largeurs de bande adaptées aux lignes de conversion flexographiques, héliogravure ou de stratification.
• Non-tissés et matériaux d'hygiène : conversion de grands rouleaux en largeurs pour lingettes, articles médicaux jetables et produits absorbants.
• Films industriels et bandes techniques : préparation de films barrière, films protecteurs, stratifiés isolants et composites.
• Textiles et tissus enduits : conversion de textiles synthétiques et tissus techniques lorsque une qualité de bord contrôlée est requise.

Un usage inadapté concerne les feuilles plastiques rigides telles que les plaques thermoplastiques rigides épaisses, qui sont généralement mieux traitées par coupe en feuilles, sciage, rognage ou d'autres équipements pour substrats rigides plutôt que par une fendeuse-enrouleuse à bande.

Comportement des matériaux et qualité des rouleaux

Dans la conversion des plastiques, la qualité des rouleaux est souvent plus importante que la simple réduction de largeur. Une machine bien réglée doit préserver :

• L'intégrité des bords sans bavures, poussière ni effilochage
• La stabilité d'épaisseur sur toute la bande
• Un faible télescopage et étoilage dans les rouleaux enroulés
• Une dureté de rouleau constante
• Un minimum de plis, de bords lâches et de piégeage d'air

C'est pourquoi la fendeuse-enrouleuse est étroitement liée aux propriétés des films polymères telles que la rigidité, le coefficient de friction, l'uniformité d'épaisseur, le comportement au retrait et le traitement de surface. Par exemple, un film BOPP fin et un stratifié adhésif collant peuvent nécessiter des courbes de tension, des types de lames et des réglages de pince d'enroulement très différents même lorsque la largeur de coupe cible est similaire.

Innovations technologiques et automatisation

Les fendeuses-enrouleuses modernes intègrent de plus en plus :

• Contrôle de tension en boucle fermée utilisant des cellules de charge, des rouleaux danseurs et des entraînements servo
• Positionnement automatique des couteaux pour un changement de format plus rapide
• Gestion des recettes pour les travaux répétitifs et une moindre dépendance à l'opérateur
• Inspection de bande et suivi des défauts pour éviter de convertir des sections de rouleaux défectueuses en produit fini
• Automatisation de tourelle pour un déchargement rapide des rouleaux et le re-mandrinage
• Connectivité des données pour l'enregistrement de production et les diagnostics de maintenance

Ces fonctionnalités soutiennent un fonctionnement de type Industrie 4.0, mais elles ajoutent également une complexité technique. Le compromis est clair : une plus grande automatisation peut améliorer la répétabilité et le débit, mais elle augmente le coût en capital, les exigences d'intégration et les besoins en compétences de maintenance.

Aspects environnementaux et de durabilité

Les fendeuses-enrouleuses contribuent à la durabilité principalement par l'efficacité matérielle et l'utilisation des rouleaux. En convertissant les rouleaux parents en vrac en largeurs adaptées aux applications, elles aident à réduire les déchets inutiles lors du traitement en aval et peuvent soutenir une logistique plus efficace en permettant des achats en vrac et des formats finis plus étroits.

Les considérations liées à la durabilité comprennent :

• Réduction des déchets de rognage grâce à un alignement précis de la bande et au contrôle de la largeur
• Efficacité énergétique grâce aux entraînements servo, aux profils d'accélération optimisés et à la réduction du temps d'inactivité
• Compatibilité avec la récupération des matériaux lorsque les lignes sont conçues pour traiter des films mono-matériaux recyclables ou des bandes à contenu recyclé
• Intensité de transport réduite en déplaçant de grands rouleaux parents plutôt que de nombreux petits rouleaux

Cependant, des machines plus rapides peuvent également augmenter la demande énergétique par heure ; le meilleur résultat environnemental dépend donc de l'équilibre entre débit, taux de rebut et consommation d'énergie par unité de production convertie.

Impact économique et sur le marché mondial

Les fendeuses-enrouleuses sont économiquement importantes car elles ajoutent de la valeur à l'étape de conversion, où un seul rouleau parent peut être transformé en de nombreux rouleaux commercialisables de différentes largeurs et spécifications. Cela soutient les chaînes d'approvisionnement d'emballages souples, les convertisseurs d'étiquettes, les transformateurs de films et les fabricants de bandes spéciales dans les principales régions industrielles.

Leur pertinence sur le marché est renforcée par le fait que l'emballage souple et la conversion d'étiquettes sont fortement axés sur les spécifications : de petites différences dans la qualité des rouleaux peuvent déterminer si le matériau fonctionne efficacement sur les équipements d'impression, de stratification, de fabrication de sacs ou de formage-remplissage-scellage. En ce sens, les fendeuses-enrouleuses constituent un passage de qualité critique entre la production de films polymères et la commercialisation en aval.

Défis actuels et innovations

Les principaux défis techniques sont :

• Fendre des films très fins ou très extensibles sans endommager les bords
• Gérer les matériaux à faible friction ou collants qui bloquent, glissent ou se télescopent
• Maintenir une tension uniforme sur plusieurs bandes étroites
• Réduire le temps de préparation pour les séries courtes et les changements fréquents de travaux
• Gérer la variabilité plus élevée des contenus recyclés, qui peut affecter la rigidité et le comportement d'enroulement

L'innovation actuelle se concentre sur une meilleure synchronisation servo, des changements de recette plus rapides, de meilleurs algorithmes de guidage de bord et un enroulement plus stable des structures fines recyclables. Dans la conversion des plastiques, l'un des développements les plus importants est le passage aux structures d'emballage souple mono-matériau, qui peuvent simplifier le recyclage mais restent exigeantes à fendre et enrouler car les propriétés du film restent très sensibles à l'orientation, à l'épaisseur et au traitement de surface.

Perspectives d'avenir

L'avenir des fendeuses-enrouleuses sera probablement défini par trois tendances :

• Plus grande automatisation pour des changements de format rapides et une moindre dépendance à la main-d'œuvre
• Contrôle qualité plus intelligent grâce aux capteurs, aux systèmes d'inspection et aux analyses de processus numériques
• Compatibilité avec les matériaux d'emballage circulaires tels que les structures mono-PE et mono-PP recyclables

Dans le traitement des plastiques, cela signifie que la fendeuse-enrouleuse restera une machine de conversion centrale, mais son rôle s'étendra de la réduction de largeur à l'ingénierie de précision des rouleaux : contrôler le comportement d'un film non seulement pendant le fendage, mais aussi dans les lignes de remplissage, d'impression, de stratification et d'emballage grand public en aval.

Résumé

Les fendeuses-enrouleuses sont des machines de conversion essentielles qui transforment les larges rouleaux de bande polymère en rouleaux finis plus étroits avec une tension contrôlée, une largeur précise et une structure de rouleau utilisable. Leur importance dans le traitement des plastiques vient de leur capacité à relier la production de films aux opérations d'emballage, d'étiquetage, de stratification et autres en aval, tandis que les avancées continues en automatisation, contrôle d'enroulement et efficacité matérielle continuent de façonner leur développement.
