Équipement d'enroulement

Introduction

Winding equipment désigne les machines utilisées pour enrouler des matériaux continus ou semi-continus—tels que le fil, le câble, le film, la feuille, le filé, le ruban ou le filament—sur une bobine, une bobine, un tambour, un noyau ou un support similaire de manière contrôlée et reproductible. Dans l'industrie de la transformation des plastiques, le terme s'applique le plus souvent aux enrouleurs de film, de feuille, de bande, de ruban et de toile non tissée utilisés en aval des lignes d'extrusion, de calandrage, de laminage, de refente et de conversion, où la qualité du paquet affecte directement le stockage, le transport et les performances du produit fini.

Dans les opérations industrielles des plastiques, l'équipement d'enroulement n'est pas simplement un dispositif de prise en charge ; c'est un système de manipulation de bande de précision qui régule la tension, l'alignement, le layering, le profil de bord, la dureté du roll et la stabilité du paquet enroulé. Les systèmes modernes vont des rembobineuses simples à une seule station aux enrouleurs tourelles entièrement automatisés avec contrôle de tension en boucle fermée, logique de traversée ou d'enroulement central, changement automatique de roll et fonctions de gestion des défauts.

La technologie a évolué des bobines de prise en charge manuelles aux systèmes servo-commandés riches en capteurs conçus pour des vitesses de ligne élevées, des fenêtres de processus étroites et une réduction des déchets. Le développement actuel est façonné par trois pressions majeures : une productivité accrue, une qualité de roll plus exigeante dans les films plastiques sensibles, et des objectifs de durabilité qui favorisent les entraînements économes en énergie, moins de déchets et une meilleure compatibilité avec les matériaux recyclés et d'épaisseur réduite.

Histoire et développement

Les premiers systèmes d'enroulement étaient des assemblages mécaniquement simples utilisés pour collecter des matériaux flexibles en paquets maniables pour la manipulation et la vente. À mesure que la transformation des plastiques s'est développée au XXe siècle, l'enroulement est devenu intégral aux lignes d'extrusion et de conversion, en particulier pour les films, rubans et produits à bande étroite qui nécessitaient une formation de roll cohérente plutôt qu'un simple stockage.

Les étapes clés incluent :

• La transition des rembobineuses manuelles et mécaniques aux enrouleurs industriels motorisés, qui ont amélioré la vitesse, la répétabilité et l'uniformité des paquets.
• L'adoption du contrôle électronique de la tension et des systèmes de traversée, permettant une géométrie de roll plus stable et un meilleur contrôle des paquets croisés ou nivelés.
• L'intégration de l'automatisation, de la détection des défauts et du contrôle basé sur des recettes dans les systèmes d'enroulement modernes, permettant un changement de produit rapide et une qualité plus constante à des vitesses de ligne plus élevées.

Dans la conversion des plastiques, ces avancées ont parallèlement accompagné la croissance des films minces, des structures barrières, des toiles laminées et des matériaux à contenu recyclé, qui exigent tous une plus grande précision d'enroulement que les applications d'emballage de commodité antérieures.

Aperçu technique

Un système d'enroulement combine généralement une unité d'entraînement, un chemin de bande, un sous-système de contrôle de tension, un mécanisme de traversée ou de pose, une manipulation de noyau ou d'arbre, et un équipement de changement ou de déchargement de roll. La tâche d'ingénierie centrale est de maintenir un équilibre stable entre la tension de la bande, la pression de nip, le couple d'enroulement et la croissance du diamètre du roll afin que le paquet reste uniforme sans télescopage, étoilage, blocage, froissement ou écrasement du noyau.

Principes de fonctionnement principaux

• L'enroulement central utilise le noyau comme entrée de couple principale et est largement utilisé lorsque la stabilité de la tension est critique.
• L'enroulement de surface applique la force d'entraînement via un élément de contact de roll et est utile pour les matériaux plus mous ou lorsque la dureté du roll doit être contrôlée avec soin.
• L'enroulement combiné mélange les principes central et de surface pour améliorer la qualité de construction du roll sur une plus large gamme de diamètres.
• L'enroulement traversant distribue le matériau sur la largeur du paquet, ce qui est essentiel pour les paquets nivelés et de nombreux produits à bande étroite.

Plages de performance typiques

Pour les applications d'enroulement liées aux plastiques, les plages industrielles couramment citées incluent :

• Débit : de quelques centaines de kg/h sur les lignes de conversion étroites à plusieurs t/h sur les grands systèmes d'emballage de film, de feuille ou de granulés, selon la largeur de la bande et la vitesse de ligne.
• Vitesse de ligne : souvent de dizaines de m/min dans la conversion de films spéciaux ou de laminés à plusieurs centaines de m/min dans les lignes d'emballage à haut volume.
• Précision de construction du roll : les systèmes modernes peuvent maintenir une cohérence étroite du diamètre et de la tension grâce à une rétroaction en boucle fermée et un contrôle par cellule de charge ou danseur.
• Vitesse du rotor ou de la broche : les systèmes d'enroulement de bobines de précision et spéciaux peuvent utiliser des vitesses de broche très élevées, tandis que les enrouleurs de bande régulent généralement la vitesse selon les exigences de la ligne plutôt que par la vitesse maximale de la broche seule.

Lorsque l'enroulement est associé à l'extrusion ou la refente de film plastique, les performances pratiques sont souvent limitées moins par la vitesse mécanique que par la qualité des bords, la planéité de la bande, le coefficient de friction et les contraintes résiduelles dans le roll enroulé.

Variables d'ingénierie liées à la qualité

Les variables importantes incluent :

• Tension de la bande
• Pression de nip
• Force de pose
• Profil de dureté du roll
• Alignement des bords
• Pas de traversée
• Rigidité et concentricité du noyau
• Contrôle statique et gestion de la contamination

Ces variables déterminent si un roll reste stable pendant le stockage et le déroulement, en particulier pour les films minces et les structures multicouches sensibles au blocage, à la déformation et aux dommages des bords.

Types et variations

L'équipement d'enroulement utilisé dans la transformation des plastiques peut être regroupé selon l'architecture de manipulation du roll et le format du produit.

Dans les plastiques, la configuration industrielle la plus courante est la refendeuse-rembobineuse, car elle combine réduction de largeur, rognage des bords et formation finale du roll dans une seule machine.

Applications et utilisations

L'équipement d'enroulement est utilisé dans de nombreux processus liés aux plastiques où un produit continu doit être converti en un paquet vendable ou prêt à être traité.

Applications principales

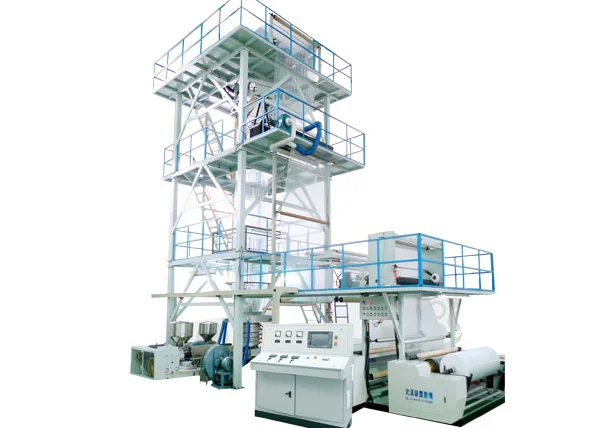

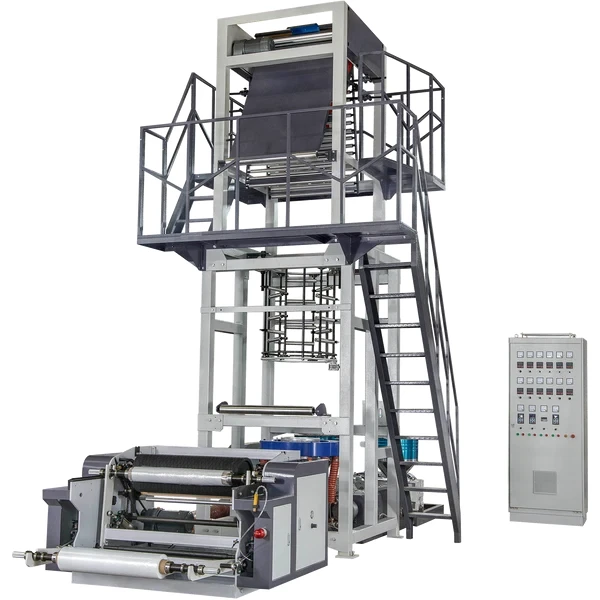

• Extrusion de film plastique
  • Enroulement de films soufflés, coulés, orientés biaxialement, rétractables, barrières et étirables.
  • La qualité du roll est critique pour l'impression, le laminage et la fabrication de sacs en aval.
• Conversion de feuille et de mousse
  • Enroulement de produits en PS, PP, PET, PE, PVC et mousses spéciales.
  • Les dommages de surface et la compression doivent être minimisés.
• Refente et rembobinage
  • Conversion des rolls maîtres en largeurs spécifiques au client.
  • Courant dans l'emballage, les étiquettes, les films médicaux et les films industriels.

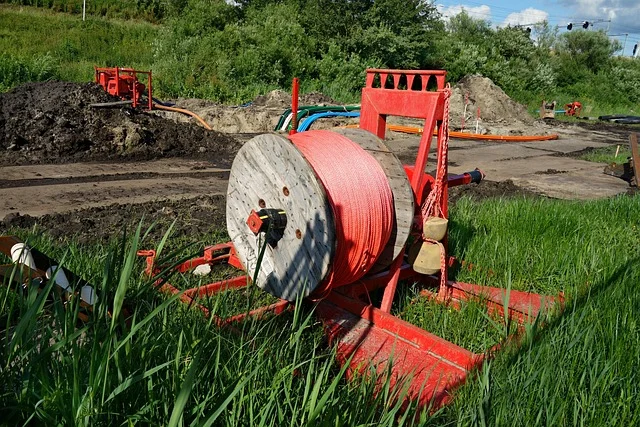

• Emballage de câbles et de tubes
  • Prise en charge de tubes plastiques, tuyaux, conduits ondulés et gaines de câbles.
  • Nécessite souvent une gestion soigneuse de la tension pour éviter l'ovalité ou la déformation.
• Produits en ruban, ruban adhésif et bande étroite
  • Nécessite un contrôle précis de la traversée et des bords.
• Manipulation de filament, fibre et brin technique
  • Utilisé pour les filaments thermoplastiques, les fils de renforcement et les composites spéciaux.

Utilisations inadaptées

• Les produits très fragiles ou hautement structurés sont souvent inadaptés à l'équipement d'enroulement standard car ils peuvent se fissurer, se plisser ou se délaminer sous la pression du roll ; dans ces cas, des manipulations alternatives comme l'empilage, l'enroulement en panier ou le bobinage lâche peuvent être plus appropriées.

Caractéristiques clés et considérations d'ingénierie

Pour les machines plastiques, la valeur de l'équipement d'enroulement réside dans sa capacité à préserver l'intégrité du produit pendant l'emballage et le stockage.

Priorités d'ingénierie principales

• Stabilité de la tension pour prévenir l'étirement, le relâchement ou la distorsion de l'épaisseur
• Contrôle de la dureté du roll pour éviter le télescopage et le blocage
• Gestion du profil de bord pour réduire les ondulations de bord et les défauts de roll
• Contrôle de l'entraînement d'air pour réduire l'air emprisonné dans l'enroulement à haute vitesse
• Dissipation statique pour améliorer la sécurité et réduire la contamination
• Compatibilité des noyaux pour noyaux en papier, plastique, composite ou métal

Défauts typiques de roll

• Télescopage
• Étoilage
• Bagging
• Blocage
• Frottement
• Embossage des bords
• Glissement du noyau
• Bandes dures/mous du roll

Ces défauts importent dans les plastiques car ils peuvent altérer la stabilité du déroulement, la convertibilité, la qualité optique et l'apparence du paquet final.

Innovations technologiques et automatisation

L'automatisation est devenue une caractéristique déterminante des systèmes d'enroulement modernes. Les plateformes actuelles incluent couramment :

• Entraînements servo pour une régulation précise de la vitesse et de la tension
• Rétroaction par cellule de charge pour le contrôle de tension en boucle fermée
• Systèmes de danseur pour la gestion des tampons transitoires
• Contrôle basé sur des recettes pour le changement de produit
• Positionnement automatique des couteaux dans les refendeuses-rembobineuses
• Systèmes d'échange de tourelle pour une production sans arrêt
• Surveillance des conditions pour les vibrations, l'usure des roulements et la santé des entraînements

Dans les lignes de film plastique avancées, le logiciel d'enroulement coordonne de plus en plus avec les systèmes d'extrusion, de traitement corona, d'inspection et de refente afin que la formation du paquet soit ajustée au grade du matériau, à l'épaisseur et à l'utilisation en aval.

Aspects environnementaux et de durabilité

L'équipement d'enroulement contribue à la durabilité principalement par l'efficacité matérielle et l'efficacité énergétique.

Avantages en matière de durabilité

• Réduction des déchets
  • Un meilleur contrôle de la tension et des bords réduit les pertes de rognage et les rejets de roll.
• Demande énergétique moindre
  • Les entraînements servo-efficaces et le contrôle optimisé de la ligne peuvent réduire la consommation d'énergie inutile par rapport aux anciens systèmes à entraînement mécanique.
• Compatibilité avec les matériaux recyclés
  • Les systèmes d'enroulement adaptés aux frottements et rigidités variables conviennent mieux aux films et toiles contenant du contenu recyclé.
• Support du downgauging
  • À mesure que les films plastiques deviennent plus minces, la précision d'enroulement devient plus importante, car les bandes minces sont plus sujettes aux plis et aux ruptures.

Compromis en matière de durabilité

• Les systèmes hautement automatisés et riches en capteurs peuvent augmenter le coût en capital et la complexité de maintenance.
• Les systèmes de contrôle plus sensibles peuvent nécessiter une formation plus stricte des opérateurs et une discipline de processus.
• Des vitesses de ligne très élevées peuvent améliorer la productivité, mais seulement si la qualité du paquet et le rendement du matériau restent stables.

Impact économique et mondial

L'équipement d'enroulement est un élément fondamental dans la conversion des plastiques, l'emballage et l'extrusion en aval car il détermine l'efficacité avec laquelle la sortie continue devient un produit stockable. En termes économiques, son influence apparaît dans :

• Temps de disponibilité de la ligne
• Qualité du roll fini
• Taux de déchets
• Intensité de main-d'œuvre
• Temps de changement
• Convertibilité en aval

La demande est la plus forte là où la transformation des plastiques est concentrée : emballage flexible, étiquettes, films de biens de consommation, feuilles industrielles, films médicaux, laminés techniques et retraitement de matériaux recyclés. À mesure que la production se tourne vers des films spéciaux de plus haute valeur et des exigences de qualité plus strictes, l'investissement dans des systèmes d'enroulement avancés devient plus attractif malgré un coût initial plus élevé.

Défis actuels et innovations

Les principaux défis techniques dans l'enroulement de produits plastiques sont de plus en plus liés à la variabilité des matériaux et à la complexité des produits.

Défis actuels

• Frottement variable dans les films à contenu recyclé
• Bandes minces à faible rigidité
• Structures multicouches avec des réponses thermiques et mécaniques différentes
• Contraintes résiduelles causant une déformation du roll au fil du temps
• Demande accrue d'apparence sans défaut dans l'emballage premium
• Équilibre entre haute vitesse, faible tension et faible dommage

Domaines d'innovation actifs

• Algorithmes de tension adaptatifs
• Détection de défauts assistée par IA
• Meilleurs revêtements de rouleaux et matériaux de surface
• Améliorations des conceptions de noyaux et d'arbres
• Optimisation d'enroulement basée sur des jumeaux numériques et des simulations
• Intégration avec les systèmes de surveillance Industry 4.0

Perspectives futures

Les futurs équipements d'enroulement pour la transformation des plastiques mettront probablement l'accent sur le contrôle adaptatif, le fonctionnement à faible énergie et une plus grande tolérance aux matériaux. À mesure que les polymères recyclés, les films biosourcés et les structures multicouches ultra-minces deviennent plus courants, les systèmes d'enroulement auront besoin de fenêtres de processus plus larges et d'un contrôle plus intelligent de la construction du roll et de la manipulation de la bande.

La trajectoire de développement la plus forte va vers des machines capables d'ajuster automatiquement la stratégie d'enroulement au type de produit, au diamètre du roll et aux variations en amont tout en préservant la qualité du paquet à l'échelle industrielle. Dans la fabrication des plastiques, cela rendra l'équipement d'enroulement encore plus central à la productivité, à la durabilité et à la fiabilité des produits.
