Corrugadores de tuberías

Introducción

Las corrugadoras de tubos son máquinas especializadas de líneas de extrusión que dan forma a tubos de polímero fundido en un perfil nervado o corrugado, produciendo tuberías ligeras que combinan flexibilidad con alta rigidez anular. Son fundamentales para la fabricación de tuberías de plástico corrugado para drenaje, protección de cables, alcantarillado, aguas pluviales, conductos automotrices y muchas otras aplicaciones técnicas.

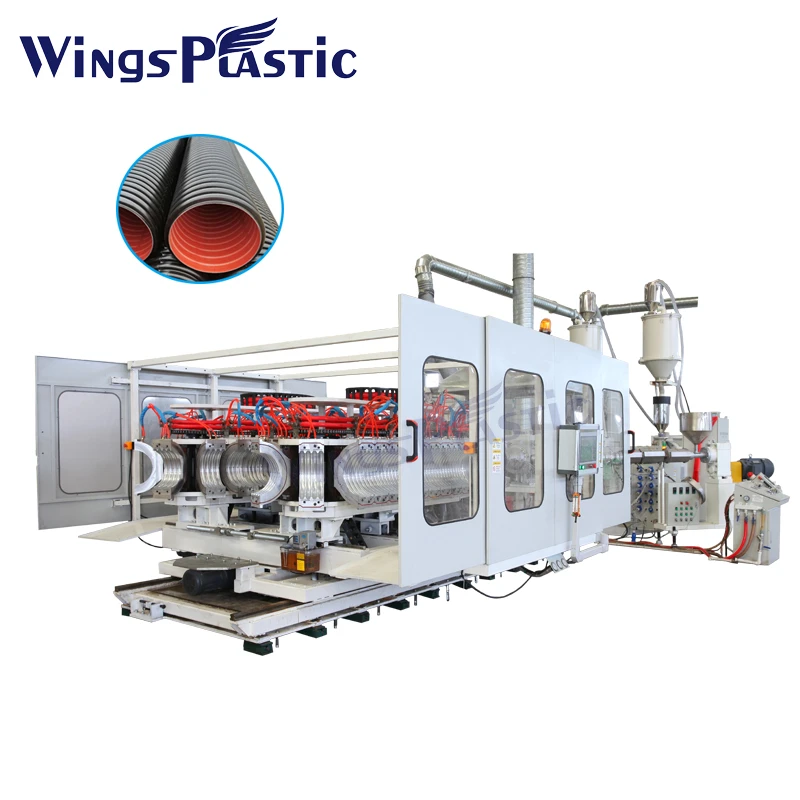

En la práctica industrial, una corrugadora de tubos suele ser la sección de conformado de una línea completa de extrusión de tubos corrugados, operando aguas abajo del extrusor y la cabeza de troquel y aguas arriba del equipo de enfriamiento, arrastre, corte y apilado. La tecnología ha evolucionado desde los primeros sistemas de conformado accionados mecánicamente hasta líneas altamente automatizadas que utilizan conformado por vacío, control preciso de temperatura, coextrusión multicapa y movimiento de bloques controlado por servomotores para una producción estable a alta velocidad.

Los sistemas de tubos corrugados se producen en configuraciones de pared simple, pared doble y multicapa, con opciones de materiales que comúnmente incluyen HDPE, PP, PVC, PE, PA, EVA, PVDF y termoplásticos especiales para usos técnicos y de servicio químico. El amplio mercado de tubos corrugados también ha impulsado el diseño de corrugadoras hacia diámetros mayores, mayor rendimiento, mejor eficiencia energética y mayor compatibilidad con polímeros reciclados y con contenido reciclado.

Historia y desarrollo

La corrugadora de tubos moderna surgió del desarrollo más amplio de la extrusión continua de plásticos y de la tecnología anterior de tubos corrugados de metal, que demostró las ventajas estructurales de la corrugación en aplicaciones de servicio subterráneo. La producción industrial de tubos corrugados adaptó posteriormente esos principios a los termoplásticos, donde el menor peso, la resistencia a la corrosión y el menor costo de instalación crearon un mercado importante.

Los hitos clave en el desarrollo de las corrugadoras de tubos incluyen:

• Industrialización de la corrugación por extrusión continua: las corrugadoras de tubos se establecieron como máquinas de conformado continuas que mueven bloques de molde más allá de un punto de extrusión fijo, permitiendo producir productos corrugados sin fin con geometría consistente.
• Expansión a tubos de pared doble: los sistemas de corrugadoras se adaptaron para producir tubos con una pared exterior corrugada y un orificio interior liso, mejorando el rendimiento hidráulico mientras se preserva la rigidez para aplicaciones de drenaje y alcantarillado.
• Sistemas de alta velocidad y gran diámetro: los fabricantes contemporáneos ahora suministran corrugadoras para productos que van desde tubos técnicos muy pequeños hasta tuberías de drenaje grandes, con rangos de productos publicados que se extienden desde unos pocos milímetros hasta aproximadamente 2.400 mm de diámetro, dependiendo del proveedor y la estructura del tubo.

Descripción técnica

Una corrugadora de tubos forma la pared del tubo mientras el polímero aún está caliente y deformable. En una línea típica, la masa fundida del extrusor pasa a través de la cabeza de troquel, luego ingresa a la corrugadora donde cadenas de moldes emparejados o bloques de molde definen el perfil externo. El vacío ayuda a introducir el polímero en las cavidades y el enfriamiento fija la geometría corrugada antes de que el tubo se corte a longitud.

Principio de funcionamiento principal

La unidad de conformado de la corrugadora suele basarse en:

• Bloques o cadenas de moldes opuestos que viajan continuamente alrededor de una pista de conformado.
• Conformado asistido por vacío, comúnmente reportado en el rango de aproximadamente −0,03 a −0,08 MPa, para atraer el tubo blando hacia las cavidades del bloque.
• Enfriamiento controlado, a menudo con sistemas de agua o aire-agua, para estabilizar las dimensiones y reducir la ovalidad.
• Arrastre sincronizado, que debe coincidir con la salida de masa fundida y la velocidad de conformado para evitar adelgazamiento de la pared o inestabilidad del perfil.

Referencias técnicas típicas

La información publicada de la industria indica que los sistemas de tubos corrugados pueden cubrir un rango de tamaño y rendimiento muy amplio:

• Rango de diámetro de tubos: desde tubos corrugados técnicos muy pequeños de alrededor de 1–3 mm hasta tuberías de drenaje grandes de alrededor de 1.800–2.400 mm, dependiendo de la clase de máquina y el tipo de producto.
• Bandas de tamaño según la aplicación: las tuberías más pequeñas son comunes por debajo de 50 mm, los tamaños medianos suelen ir desde aproximadamente 50 mm DI hasta 500 mm DE, y los productos de infraestructura grande pueden alcanzar varios metros de diámetro.
• Velocidad de línea: algunas corrugadoras de tubos corrugados se comercializan con velocidades de alrededor de 30.000 mm/min, aunque el rendimiento real depende del diámetro, el material, el espesor de pared, la demanda de enfriamiento y la complejidad del perfil.
• Materiales procesados: PP, PE, PVC, PA, EVA, PVDF, TPE y compuestos relacionados se utilizan en mercados técnicos, de cables y de drenaje.

Ingeniería mecánica y de productos

La corrugación mejora la eficiencia estructural al aumentar la resistencia a la flexión y la rigidez anular sin hacer que el tubo sea excesivamente pesado. La geometría también ayuda al tubo a tolerar cargas del suelo y esfuerzos de manipulación mientras preserva la flexibilidad para la instalación alrededor de curvas y en zanjas estrechas.

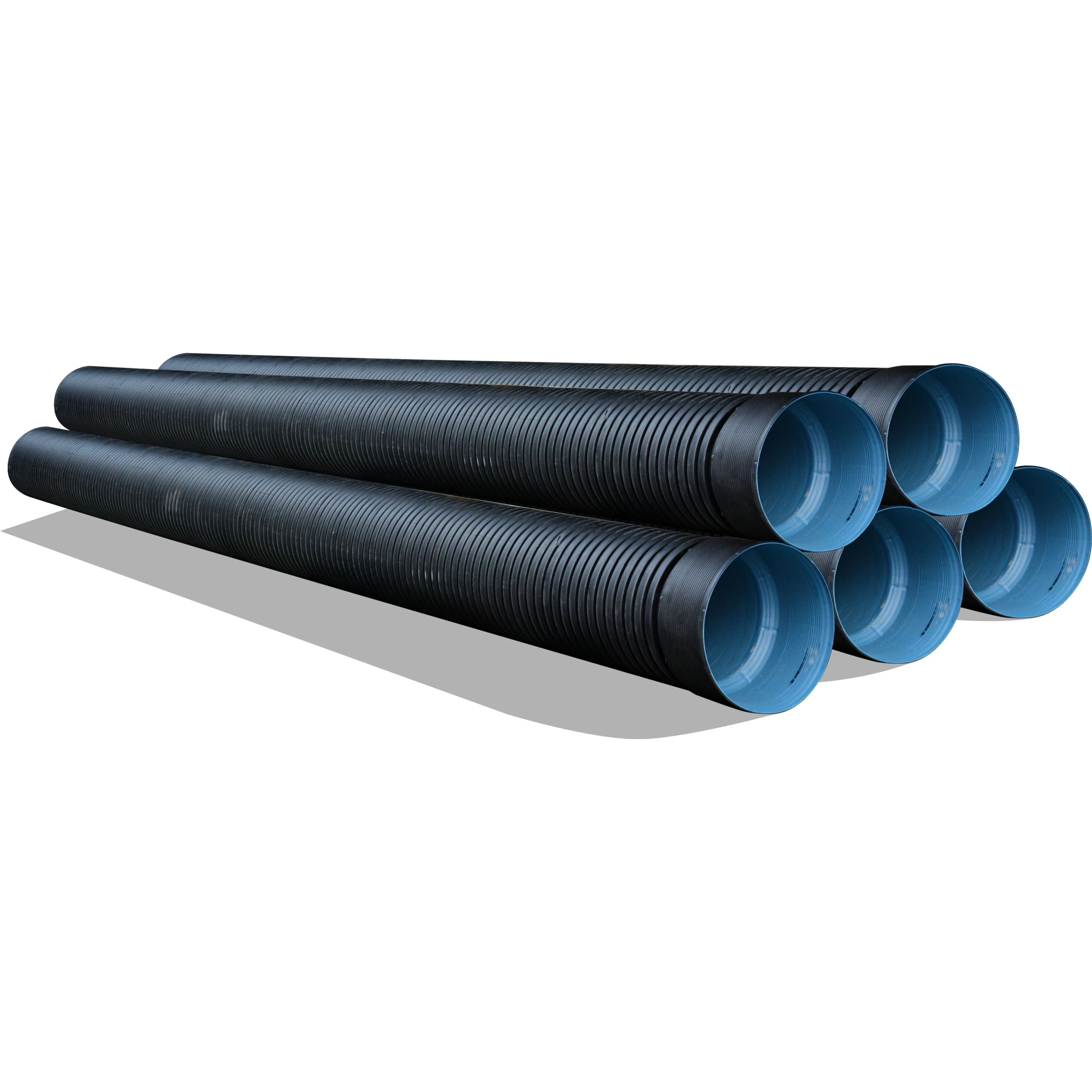

Para productos de pared doble, la capa interior lisa reduce la resistencia al flujo y mejora la limpieza, mientras que la capa exterior corrugada soporta gran parte de la carga externa. Esta combinación es especialmente importante en sistemas de aguas pluviales, alcantarillas y alcantarillado, donde deben equilibrarse la eficiencia hidráulica y la resistencia al enterramiento.

Tipos y variaciones

Aplicaciones y usos

Las corrugadoras de tubos admiten una amplia gama de mercados finales porque el tubo corrugado puede optimizarse para flexibilidad, rigidez, resistencia química y reducción de peso.

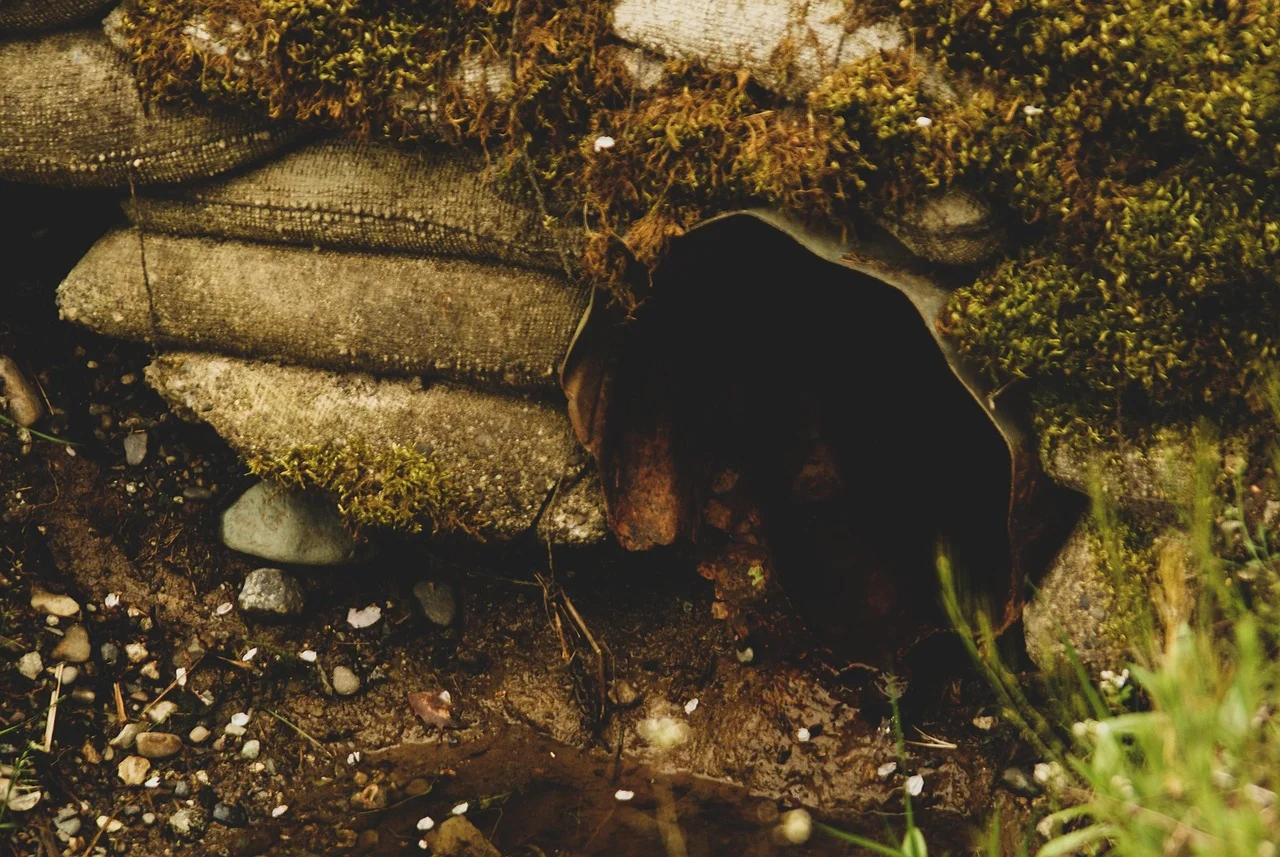

• Infraestructura y drenaje: los tubos corrugados de pared doble y gran diámetro se utilizan ampliamente para alcantarillado, aguas pluviales, alcantarillas, drenaje de tierras y sistemas de retención subterráneos.
• Protección de cables y canalizaciones de telecomunicaciones: los conductos corrugados protegen líneas eléctricas, de fibra óptica y de comunicación en edificios, carreteras y redes subterráneas.
• Servicios de edificación: las tuberías más pequeñas sirven como conductos para cableado eléctrico, protección de fontanería, sistemas de agua caliente y fría y conductos de ventilación.
• Automoción: los tubos corrugados pequeños se utilizan para la protección de mazos de cables y para líneas de combustible o fluidos en algunos sistemas de vehículos.
• Electrodomésticos: las mangueras corrugadas aparecen en lavadoras, lavavajillas, acondicionadores de aire y aspiradoras.
• Usos industriales especializados: las tuberías corrugadas técnicas se utilizan para fluidos agresivos, extracción de gas de vertederos, drenaje de lechos de lixiviación y ciertas líneas de servicios de proceso.

Una aplicación inadecuada es la distribución de agua potable a alta presión, porque la geometría corrugada generalmente se elige por flexibilidad y resistencia a cargas externas en lugar de por los requisitos de orificio liso y enfoque en presión de las tuberías principales de agua a alta presión de larga distancia. Esa función suele ser mejor servida por sistemas de tuberías de presión de pared lisa.

Innovaciones tecnológicas y automatización

Las corrugadoras de tubos contemporáneas integran cada vez más:

• Movimiento de bloques accionado por servomotor para un control más preciso del perfil y menor desgaste mecánico.
• Gestión avanzada de vacío y enfriamiento para estabilizar el espesor de pared y minimizar la deformación.
• Compatibilidad con coextrusión multicapa para capas funcionales como barrera, reciclado o pieles codificadas por color.
• Monitorización digital y control de recetas para cambios de diámetro, seguimiento de defectos y repetibilidad entre turnos y plantas.

La tendencia hacia la automatización es especialmente importante en líneas de tubos corrugados grandes, donde incluso una pequeña inestabilidad en la temperatura de conformado, el vacío o la sincronización del arrastre puede crear ovalidad, mal ajuste o rigidez anular inconsistente.

Aspectos ambientales y de sostenibilidad

La tecnología de tubos corrugados está estrechamente ligada a la eficiencia de materiales porque la estructura nervada proporciona rigidez con menos polímero que muchas alternativas de pared lisa. Esto hace que las corrugadoras de tubos sean relevantes para las discusiones de sostenibilidad tanto en el diseño de productos como en la operación de plantas.

Las dimensiones importantes de sostenibilidad incluyen:

• Ahorro de material mediante geometría de nervaduras huecas y distribución optimizada de paredes.
• Menores emisiones de transporte porque el tubo corrugado es más ligero que muchas alternativas convencionales.
• Potencial de contenido reciclado, especialmente en productos de drenaje e infraestructura no potable donde las especificaciones de rendimiento permiten mezclas de PE o PP reciclados. Esta es una dirección de la industria más que un estándar universal, porque la aceptación depende de la aplicación y la regulación local.
• Presión por eficiencia energética sobre los fabricantes de máquinas para reducir pérdidas de calefacción, enfriamiento y vacío en la producción continua.

Al mismo tiempo, la producción de tubos corrugados puede ser intensiva en energía porque la línea debe calentar el polímero, enfriarlo rápidamente y mantener un movimiento mecánico sincronizado durante largas tiradas continuas. Las ganancias de sostenibilidad dependen, por tanto, no solo del diseño del tubo, sino también de la eficiencia de la línea, la reducción de desperdicios y el uso de control de proceso estable.

Impacto económico y en el mercado global

Las corrugadoras de tubos son estratégicamente importantes en el sector global de maquinaria de plásticos porque sirven simultáneamente a los mercados de infraestructura, construcción, servicios públicos, transporte y conductos técnicos. Proveedores como Corma, UNICOR, Drossbach y otros fabricantes de maquinaria están posicionados en torno a la tecnología de producción de tubos corrugados y el suministro de líneas llave en mano.

El valor económico del segmento está determinado por varios factores:

• Gasto en infraestructura, especialmente en drenaje, rehabilitación de alcantarillado, sistemas de aguas pluviales y expansión de servicios públicos.
• Urbanización y crecimiento de servicios subterráneos, que aumentan la demanda de conductos eléctricos y canalizaciones de telecomunicaciones.
• Tubería técnica automotriz y de electrodomésticos, que respalda la demanda constante de sistemas corrugados de pequeño diámetro.
• Competencia regional de fabricación, con proveedores en Europa, Asia y Norteamérica compitiendo en velocidad de línea, rango de diámetros, automatización y conocimiento de aplicaciones.

Desafíos actuales e innovaciones

Los principales desafíos de ingeniería en la corrugación de tubos incluyen:

• Estabilidad dimensional, especialmente en grandes diámetros y productos de paredes gruesas.
• Extracción de calor, que se vuelve más difícil a medida que aumenta el tamaño del tubo y el espesor de pared.
• Durabilidad de herramientas, porque los bloques de molde y las cadenas experimentan ciclos térmicos y mecánicos constantes.
• Consistencia del perfil, particularmente al cambiar entre materiales con diferente resistencia de masa fundida y comportamiento de enfriamiento.
• Equilibrio entre rigidez e hidráulica, especialmente en productos de pared doble diseñados para sistemas de flujo por gravedad.

Los esfuerzos recientes de innovación se centran en mayor rendimiento, sincronización más precisa de bloques, mejor distribución de vacío, mejor diseño de enfriamiento y flexibilidad de producción para tuberías multimaterial y con contenido reciclado.

Perspectivas futuras

Es probable que las corrugadoras de tubos avancen hacia líneas de extrusión más inteligentes y modulares que puedan cambiar de tamaño de producto más rápido, tolerar ventanas de material más amplias y registrar datos de proceso para garantía de calidad y planificación de mantenimiento.

El mayor potencial de crecimiento sigue estando en la gestión de aguas pluviales, canalizaciones de servicios públicos, rehabilitación de drenaje y tubería técnica para automoción y sistemas de edificación. Es probable que la demanda siga favoreciendo el equipo que pueda reducir el uso de resina manteniendo el rendimiento mecánico, porque los compradores de infraestructura y los productores de tubos evalúan cada vez más el costo del ciclo de vida en lugar del costo del material únicamente.

A largo plazo, las plataformas de corrugadoras más competitivas probablemente combinarán mayor automatización, sistemas de enfriamiento y vacío conscientes del consumo energético, y compatibilidad con materiales de economía circular, conservando al mismo tiempo la precisión geométrica de la que depende el tubo corrugado para su rendimiento portante.
