引言
管材扩口与承插口成型机是下游塑料加工设备，用于在热塑性管材末端形成扩大的端部或承插口（bell/socket），以便通过推入式装配、橡胶圈密封或溶剂粘接方式将一根管材与另一根管材连接。主要应用于PVC，也可用于PP、PE、CPVC以及特种结构壁管材，机器配置从手动、半自动到全自动在线系统不等。
在现代管材挤出生产线中，这些设备与切割、搬运、定径和检测系统紧密集成，以提高接头一致性、减少安装时间，并支持符合标准的供水、排水、排污、导管及工业流体输送管道。其发展受更快循环、更精确热控、伺服与气动运动系统以及改进的tooling（用于密封圈槽、溶剂焊承口和环固定几何形状）所推动。可持续性关注点现集中于降低能耗、减少管端废料、水效冷却，以及通过可重复、耐用的接头延长使用寿命，更好地兼容循环经济管材系统。
历史与发展
塑料管材的扩口成型技术是在热塑性管材系统取代金属和陶土管道用于建筑服务、供水和排污时出现的。早期设备依赖相对简单的加热和手动或气动辅助成型，但基本工艺保持不变：加热管端、在芯棒上扩口，然后冷却至受控形状。
几个实用里程碑定义了该技术的工业化：
- 热成型承口制作成为刚性热塑性管材的主导方法，使用烘箱或heaters加上成型芯棒和冷却站来生产可重复的承口。
- 在线扩口开发用于直接连接挤出生产线，使切割后的管材长度可在生产后立即承插，减少搬运和储存步骤。
- 多工位和回转系统通过重叠加热、成型、冷却和卸料来提高产量，有些设备每循环可承插多根管材，或使用索引回转布局以获得更高产量。
专利文献也反映了芯棒几何形状、密封成型腔、压缩空气辅助以及更短循环时间控制策略的逐步改进，表明从简单成型向更严格控制的thermoforming systems的稳定转变。
技术概述
管材扩口机对热塑性管材执行受控的端部成型。设备通常包括管材进给与夹持、加热、承口成型tooling、冷却以及顶出或转移工位。
工作原理
管端被加热软化至塑性状态，然后机械和/或气动地抵靠成型芯棒或型腔扩张。达到承口轮廓后，部件被冷却以稳定尺寸并保留沟槽几何形状或承口长度。
常见工艺步骤：
- 进给与对齐
- 夹持
- 端部加热
- 在芯棒上或加压腔内成型
- 冷却
- 顶出，某些系统还包括标记或检测
典型工程参数
- 管径范围： 商用在线系统大致为20 mm至720 mm，具体取决于机器类别。
- 循环时间： 每根管材约15–180秒，强烈取决于管径、壁厚、材料和自动化水平。
- 产量： 已公布的机器范围约为20至400+根/小时。
- PVC加热范围： 承口成型通常在120–140 °C左右，工艺窗口根据配方和壁厚调整。
- 冷却时间： 常采用水冷以缩短循环时间；已公布范围显示某些PVC应用中冷却阶段约15–30秒。
- 离心脱水后的残余水分： 在相关下游管材和recycling equipment中，离心脱水通常使材料残余水分保持在低个位数水平；对于使用喷淋或循环冷却的承插生产线，实际目标是快速表面稳定而非最终干燥，因此残余水分通常通过工艺控制管理，而非固定通用值。
- 比能耗： 具体数值随管径和加热技术差异很大；实际能耗主要由加热负荷、冷却方式和工位数量驱动，而非仅由成型力决定。
关键工艺技术
- 接触加热 使用热板或加热芯棒
- 红外加热 用于更快、更清洁的热传递
- 热空气或对流烘箱 用于宽热带
- 密封腔内压缩空气成型
- 某些系统的真空辅助成型
- 水喷淋或内循环水冷却 以快速锁定尺寸
类型与变体
管材扩口与承插口成型机通常按自动化水平、管材材料和承口几何形状分类。
| 类型 | 主要特点 | 典型用途 |
|---|---|---|
| 手动 | 操作员装载、低产量、简单tooling | 小型车间、短周期生产 |
| 半自动 | 机械化加热与成型，手动或辅助装卸 | 中等产量生产 |
| 全自动在线 | 直接集成挤出线并自动转移 | 高产量管材工厂 |
| 回转扩口机 | 索引工位并行加热、成型和冷却 | 更高产量和更短空闲时间 |
| 单工位机器 | 布局简单、资本成本较低 | 较小管径或较低产量 |
| 多承口机器 | 每循环成型多个承口 | 大批量标准化生产 |

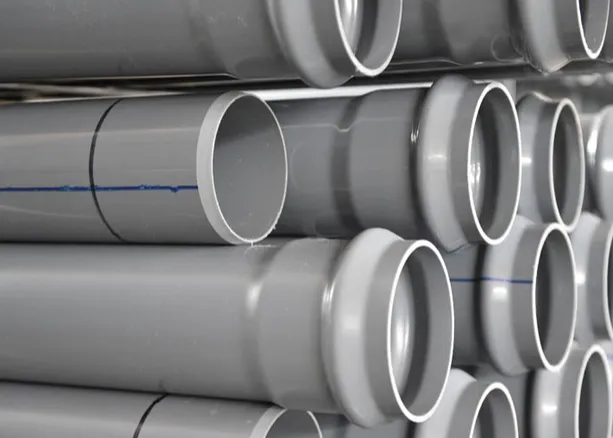

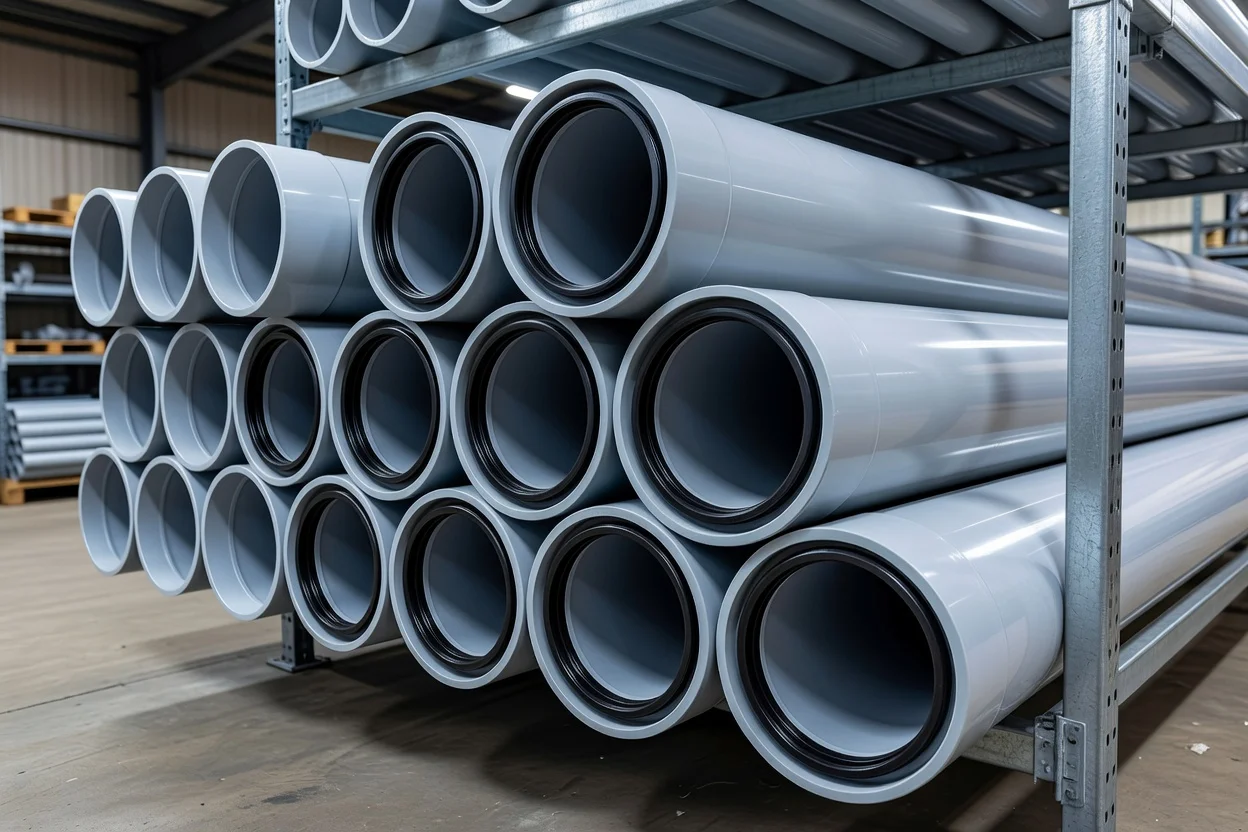

承口几何形状也各不相同：
- 光滑承口 用于溶剂粘接接头
- 密封圈承口 用于弹性体密封
- U型承口
- R型承口
- 方形或特殊轮廓承口
- Z型或增强变体（用于特定系统）
材料特定变体包括：
应用与用途
管材扩口与承插口成型机用于需要可靠快速现场连接塑料管材的任何场合。
- 供水与分配： 推入式密封圈承口支持长距离管道快速组装。
- 排污与排水： 常用于PVC SWR 和卫生管材，承口质量影响泄漏阻力和安装速度。
- 电气导管： 承插管材改善现场组装并减少连接劳动。
- 农业与灌溉系统： 轻质塑料管材受益于标准化承口以实现快速安装。
- 工业流体输送： 选定的CPVC、PP 和PVC 系统使用承插端以获得耐化学性和可维护性。
不太适合的应用是超出聚合物设计范围的高温或高压服务，此时限制因素是管材材料而非扩口机；在这种情况下，溶剂焊或推入式承口可能不如熔接连接或金属管道合适。

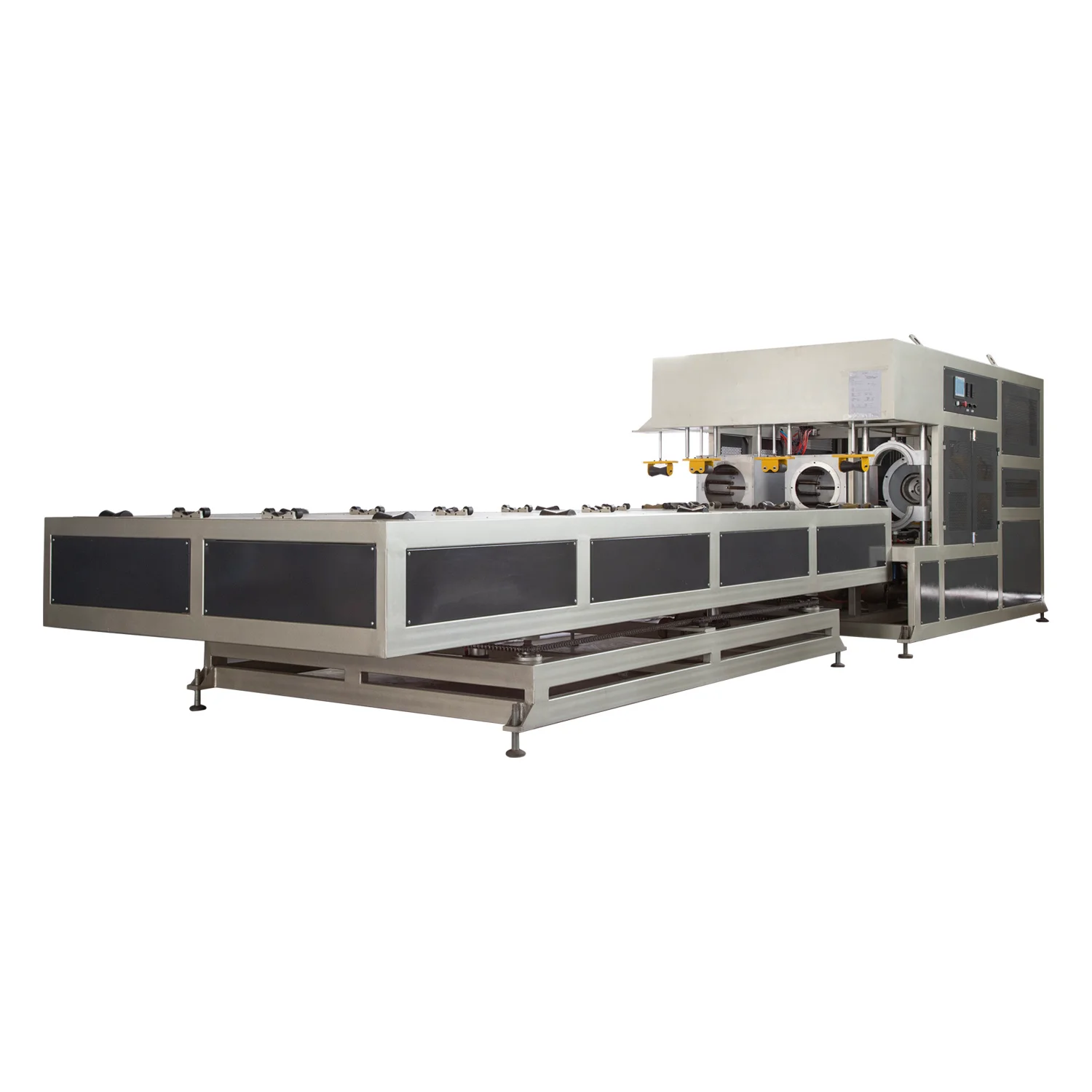

机器结构与部件
典型机器包括：
- 进料或管材牵引单元
- 夹持系统
- 加热烘箱或加热头
- 成型芯棒、插件或扩口喇叭
- 用于密封圈固定的承口沟槽镶件
- 冷却回路
- 顶出工位
- 基于PLC的控制面板
- Sensors 和限位开关
- 可选打印、标记或视觉检测
机械驱动可采用气动、液压、电机械或混合方式，某些新型系统强调气动运动以减少液压复杂性和维护需求。
技术创新与自动化
自动化已成为承口质量和生产线效率的核心。现代机器可通过PLC逻辑和非接触传感同步管材定位、加热、成型和冷却，以减少循环重叠并提高重复性。
重要发展包括：
- 并行工艺定时，管材定位与加热重叠以缩短循环时间。
- 伺服与气动运动控制 用于更快、更可重复的索引。
- 多管承插，允许大型系统同时处理多根管材。
- 集成检测，包括承口深度、椭圆度和沟槽位置的尺寸检查。
- Tooling 灵活性，实现U型、R型、方形和密封圈承口之间的快速切换。
权衡在于更高自动化会增加资本成本、控制复杂性和维护技能要求，但同时提高生产力和尺寸一致性。
环境与可持续性方面
管材扩口机主要通过接头可靠性、生产效率和材料利用率为可持续性做出贡献。
- 降低安装废料： 正确成型的承口减少现场返工和与泄漏相关的更换。
- 减少废料： 精确加热和成型降低管端开裂或变形风险。
- 能效： 绝缘heaters、优化热剖面和更短循环时间可降低每个承口的能耗。
- 水管理： 在可行时优先采用闭路或循环冷却而非直流冷却。
- 与长寿命管材系统兼容： 耐用推入式接头支持延长使用寿命并降低全生命周期材料需求。
关键可持续性问题是平衡快速冷却与能源和水的使用。基于水的更快冷却可提高产量，但若不在闭路或循环系统中管理，则可能增加公用事业需求。
经济与全球市场影响
管材扩口与承插口成型机市场与全球PVC、PP 和PE 管材行业密切相关，尤其在基础设施、住宅、卫生和公用事业扩张领域。需求最强的地方是塑料管材安装青睐速度、轻质和标准化连接方法。
商业产品范围从小型管径的经济型半自动机器到连续挤出厂的高容量在线系统。已公布的供应商信息显示价格分布广泛，入门级机器远低于高容量在线系统的成本，反映了自动化程度、管径能力和tooling 复杂性的差异。
欧洲和亚洲的区域制造集群在该领域尤为明显，成熟供应商为PVC 排污、压力和结构壁管材生产提供专用生产线。
当前挑战与创新
最持久的技术挑战包括：
- 不同壁厚和树脂配方下的尺寸一致性
- 热控，尤其是避免过度软化、烧痕或残余应力
- 密封圈沟槽精度 以实现不漏接头
- 冷却时无变形的短循环时间
- 管径和承口类型之间的换型效率
- 与下游物流和生产线自动化的集成
近期创新聚焦于更好的温度映射、更稳定的成型芯棒、紧凑回转系统，以及可处理更广材料系列且tooling 更换最少的机器设计。对于结构壁管材和特种型材，机器制造商还推出了定制成型系统，以在成型承口的同时保留壁体几何形状。
未来展望
未来发展很可能强调：
- 更高自动化密度，减少手动干预
- 使用改进红外或局部热系统的节能加热
- 数字配方控制 以实现快速设置和重复性
- 在线计量 以实时验证承口尺寸
- 更广材料兼容性，尤其是多层和特种管材结构
- 工业4.0连接性 用于可追溯性、维护分析和生产监控
该领域的长期方向是朝着能够在更高速度下成型更复杂承口，同时使用更少能源、更少水和更少操作员干预的机器发展。随着塑料管材系统在基础设施和建筑应用中持续扩张，扩口与承插口成型机仍将是挤出产量与现场可安装管材系统之间的关键纽带。
