Piezas estándar para moldes

Introducción

Las piezas estándar para moldes son componentes estandarizados y disponibles comercialmente que se utilizan para construir, alinear, guiar, enfriar, expulsar, sujetar e identificar moldes de inyección y tooling relacionado. Reducen el tiempo de diseño, mejoran la intercambiabilidad y respaldan un rendimiento repetible del molde en el procesamiento de plásticos de alto volumen, fundición a presión y algunas aplicaciones de estampado y automatización.

En la fabricación moderna de moldes, las piezas estándar se sitúan entre el mecanizado totalmente personalizado y las bases de moldes totalmente ensambladas: incluyen pilares de guía y casquillos, pines eyectores y de expulsión, casquillos de colada, unidades de centrado, resortes de gas, placas de desgaste, anillos de localización y punzones de fecha, entre otros. Su amplia adopción ha sido impulsada por la construcción modular de moldes, expectativas dimensionales más estrictas, plazos de entrega más cortos y la necesidad de un mantenimiento y reemplazo más fáciles.

Historia y desarrollo

El auge de las piezas estandarizadas para moldes siguió el movimiento industrial más amplio hacia el tooling modular y la intercambiabilidad. Proveedores como HASCO ayudaron a formalizar los sistemas métricos estándar de moldes en Europa, mientras que DME se convirtió en un punto de referencia importante en la estandarización de componentes de moldes en Norteamérica.

Tres hitos prácticos moldearon el segmento:

• El paso de componentes predominantemente fabricados en taller a elementos de molde catalogados y listos para usar, lo que mejoró la velocidad de adquisición y la repetibilidad.
• La expansión de los sistemas modulares de bases de moldes y los elementos intercambiables de guía, expulsión y enfriamiento, que permiten construcciones de herramientas más rápidas y flujos de trabajo de reparación más simples.
• El crecimiento de ecosistemas globales de proveedores que ofrecen familias de componentes tanto métricas como imperiales, lo que respalda la fabricación de moldes transfronteriza y la disponibilidad de piezas de repuesto.

Descripción técnica

Las piezas estándar para moldes están diseñadas para repetibilidad, compatibilidad dimensional y resistencia al desgaste bajo carga térmica y mecánica cíclica. Suelen fabricarse con aceros para herramientas, aceros preendurecidos, aceros inoxidables u otras aleaciones específicas según la carga, la exposición a la corrosión, el desgaste por deslizamiento y los requisitos de pulido.

Los principales grupos funcionales son:

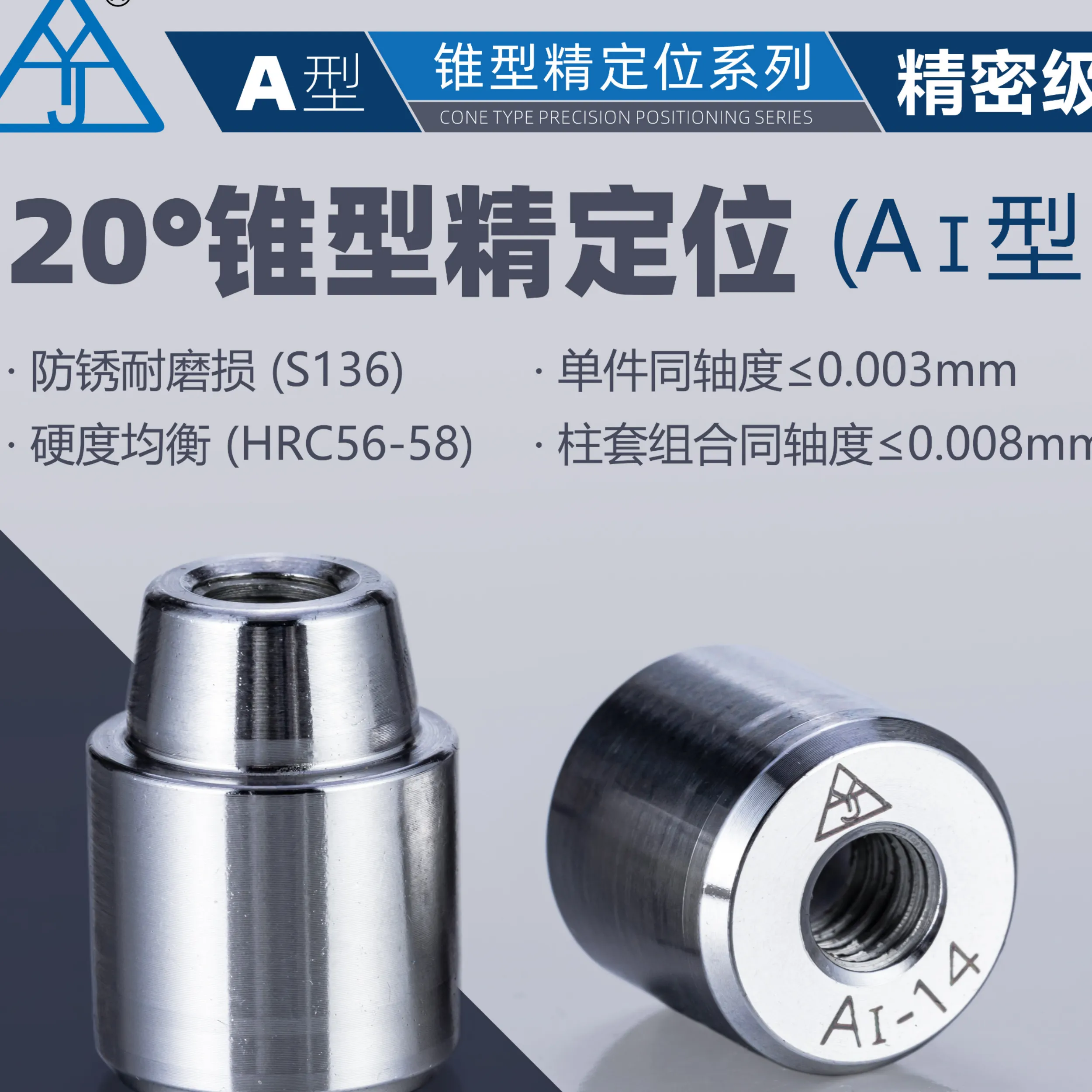

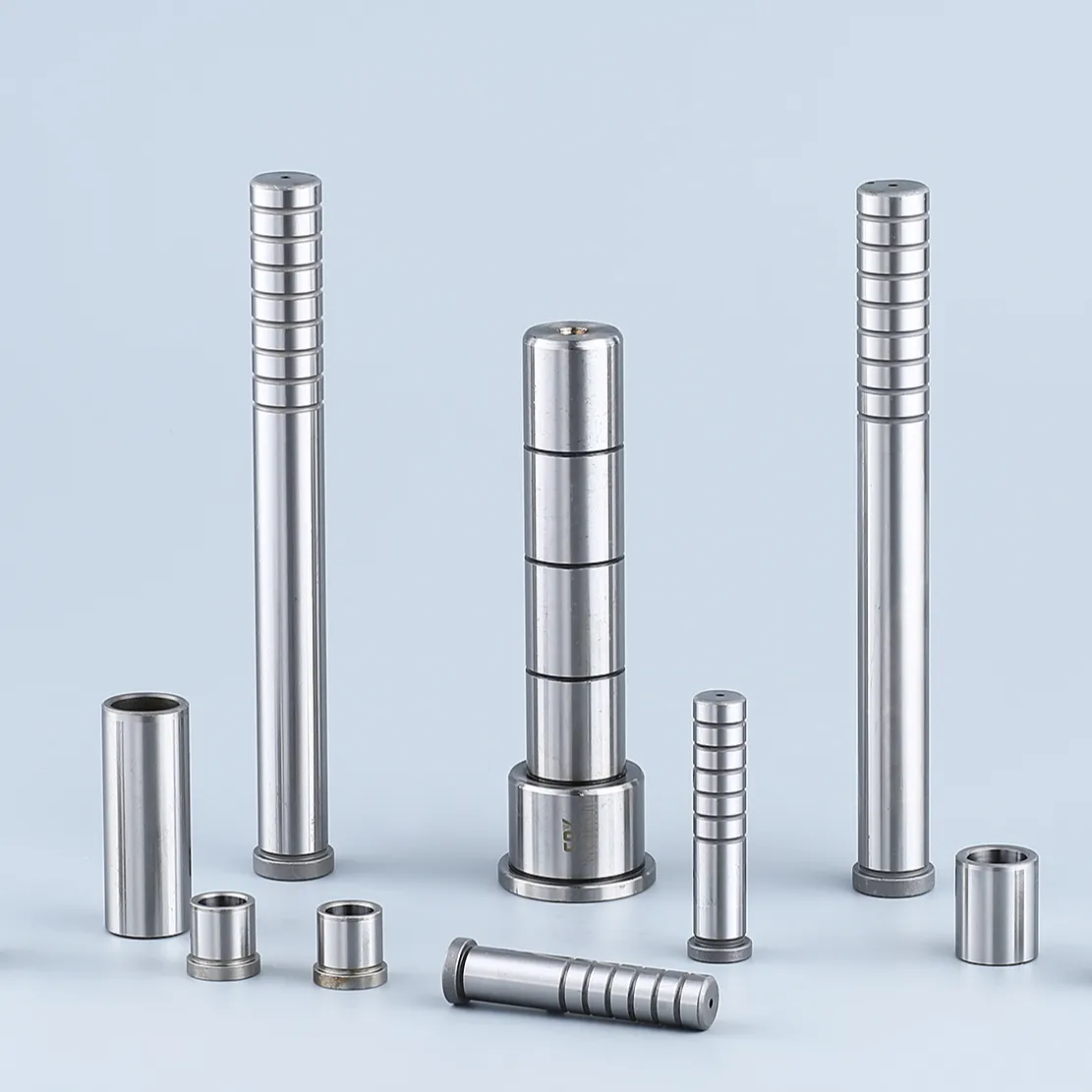

• Alineación y guiado: pilares de guía, casquillos de guía, anillos de localización y unidades de alineación mantienen coaxiales las mitades de cavidad y núcleo durante la apertura y el cierre.
• Expulsión: pines eyectores, manguitos eyectores, pines de expulsión, cuchillas, pines de retorno y placas eyectoras liberan la pieza moldeada sin distorsión excesiva.
• Alimentación y compuerta: casquillos de colada, insertos de compuerta, elementos relacionados con el canal y insertos de fecha gestionan la entrada de la masa fundida y la trazabilidad.
• Enfriamiento y control de temperatura: tapones de enfriamiento, accesorios, deflectores y piezas relacionadas con el colector respaldan la reducción del tiempo de ciclo y la estabilidad térmica.
• Soporte y gestión del desgaste: pilares de soporte, placas de soporte, placas de desgaste, casquillos de guía de bola y piezas de empuje mejoran la rigidez estructural y reducen los daños por fricción.

Características de rendimiento y dimensionales típicas

Los valores de referencia comunes varían según el tamaño del molde y la aplicación, pero la práctica industrial suele situarse dentro de estos intervalos:

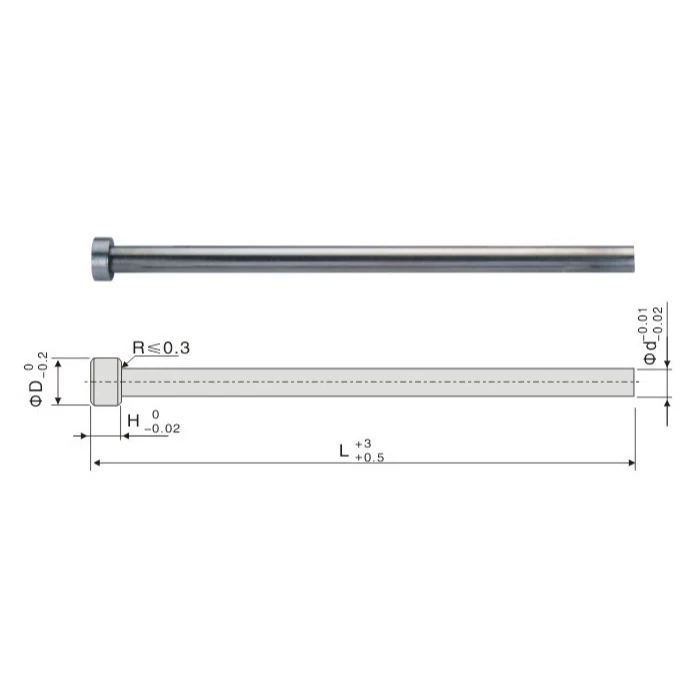

• Diámetros de pines de guía/eyectores: normalmente desde unos pocos milímetros hasta varias decenas de milímetros, seleccionados según el tonelaje del molde y la carga local.
• Recorrido del pin eyector: a menudo del orden de varios milímetros a varias decenas de milímetros, según la profundidad de la pieza y la estrategia de socavados.
• Deshidratación centrífuga en sistemas de soporte de moldes relacionados con el reciclaje y manipulación auxiliar: la humedad superficial residual después de la deshidratación mecánica se reduce habitualmente a porcentajes bajos de un solo dígito, según la forma del polímero y el diseño del equipo.
• Relevancia del rendimiento: los componentes estándar en sí no son máquinas de rendimiento, pero su uso puede respaldar materialmente los tiempos de ciclo del molde, siendo los elementos de enfriamiento y expulsión a menudo críticos para el ciclo en la producción.
• Elementos de desgaste rotacional y deslizante: los componentes de guía y desgaste están diseñados para tolerar ciclos repetidos con conteos de servicio muy altos, a menudo medidos en cientos de miles a millones de ciclos en tooling de producción, según el material, la lubricación y el mantenimiento.

Donde las normas de moldes están bien desarrolladas, el principal valor de ingeniería no es una mayor velocidad de una sola pieza, sino una menor variabilidad: alineación más estrecha, calidad de pieza más estable y reemplazo más fácil de elementos desgastados sin rehacer todo el molde.

Principales tipos y variaciones

Las piezas estándar pueden suministrarse como sistemas métricos, sistemas imperiales o series específicas del fabricante. En la práctica, los fabricantes de moldes suelen elegir una familia de proveedores y permanecer dentro de ese ecosistema para preservar la intercambiabilidad en futuras reparaciones y variantes.

Aplicaciones y usos

Las piezas estándar para moldes se utilizan en la mayoría de los sectores de procesamiento de plásticos:

• Moldeo por inyección: la aplicación más grande y directa, especialmente para bienes de consumo, cierres de embalaje, electrodomésticos, piezas interiores de automóviles, componentes médicos y carcasas técnicas.
• Fundición a presión: necesidades similares de alineación, expulsión y gestión del desgaste hacen que muchas familias de piezas estándar sean transferibles.
• Matrices de prensa y herramientas de estampado: los componentes de guía, punzón y retención siguen principios modulares similares.
• tooling relacionado con la automatización: algunos elementos estandarizados también se utilizan en accesorios, end-of-arm tooling y sistemas de automatización auxiliar donde importa el posicionamiento repetible.

Un uso de ajuste más débil es en moldes altamente especializados de una sola pieza con geometría extrema, donde los componentes personalizados pueden superar a las piezas estándar debido a líneas de partición inusuales, acciones laterales o restricciones térmicas.

Fabricación y materiales

Las piezas estándar se producen típicamente mediante torneado de precisión, fresado, rectificado, tratamiento térmico y acabado superficial. El énfasis está en la consistencia de las tolerancias más que en la novedad de la geometría.

Las opciones de materiales comunes incluyen:

• Acero para herramientas endurecido para piezas de guía y de alto desgaste
• Acero preendurecido para insertos de desgaste moderado y elementos de soporte
• Acero inoxidable para entornos de enfriamiento y eyectores propensos a la corrosión
• Aceros tratados superficialmente donde el gripado, la fricción o la resistencia a la corrosión son críticos

El tratamiento térmico y la calidad del acabado influyen fuertemente en la vida útil, especialmente en sistemas de guiado y eyectores, donde un ajuste deficiente puede provocar desgaste, stick-slip o agarrotamiento prematuro.

Innovaciones tecnológicas y automatización

El desarrollo reciente de productos se ha centrado en la modularidad, la configuración digital y una adquisición más rápida. Las herramientas de selección basadas en catálogos permiten ahora a los diseñadores de moldes configurar bases, mitades fijas, mitades móviles y piezas estándar asociadas con menos dibujos manuales y menos reelaboraciones.

La automatización y la digital manufacturing también han aumentado la demanda de:

• cambios de herramienta más rápidos
• reemplazo predecible de piezas de repuesto
• familias de componentes trazables
• interfaces estandarizadas para sensors y monitorización
• compatibilidad con sistemas de moldes de cambio rápido

Estas tendencias favorecen las piezas estándar porque la producción automatizada depende de una geometría repetible y una baja variabilidad de mantenimiento.

Aspectos ambientales y de sostenibilidad

Las piezas estándar respaldan la sostenibilidad principalmente mediante la eficiencia de recursos más que mediante la sustitución directa de materiales. Sus principales ventajas ambientales son:

• reducción de residuos por menos ciclos de rehacer
• mayor vida útil mediante elementos de desgaste reemplazables
• menor tiempo de inactividad y menos energía desperdiciada durante el ajuste de la herramienta
• mayor consistencia de enfriamiento y expulsión del molde, lo que puede acortar los tiempos de ciclo y reducir el consumo de energía por pieza

Al mismo tiempo, la estandarización tiene compensaciones. Un diseño totalmente estandarizado puede no ser siempre la solución más ligera, de enfriamiento más corto o de menor material para una pieza específica, por lo que los fabricantes de moldes suelen equilibrar la estandarización con la optimización del rendimiento.

Impacto económico y en el mercado global

El mercado de piezas estándar para moldes es global, fragmentado y está fuertemente vinculado a la demanda de moldes de inyección. Las principales familias de proveedores reconocidas incluyen HASCO, DME, Meusburger, MISUMI, PCS Company, FUTABA, FIBRO y otras con fuerza regional o específica por segmento.

Su valor económico proviene de:

• plazos de construcción de moldes más cortos
• menor mano de obra de ingeniería por herramienta
• mantenimiento más fácil y almacenamiento de piezas de repuesto
• costo total de propiedad más predecible
• menor dependencia del mecanizado totalmente personalizado para funciones rutinarias

Los proveedores también compiten en amplitud de catálogo, consistencia de tolerancias, calidad del material y si admiten componentes originales y de repuesto.

Retos actuales e innovaciones

Varios retos siguen siendo centrales para el segmento:

• Estandarización frente a especialización: los moldes complejos suelen necesitar correderas personalizadas, elevadores o geometrías de enfriamiento que los catálogos estándar no pueden abordar completamente.
• Acumulación de tolerancias: un molde puede usar muchas piezas estándar, pero el rendimiento aún depende de cómo se integren esas piezas con placas e insertos personalizados.
• Desgaste y mantenimiento: los sistemas de guía y eyectores están expuestos a cargas cíclicas repetidas, fallos de lubricación y contaminación.
• Compatibilidad global: las series métricas, imperiales y propietarias pueden complicar la sustitución entre proveedores.
• Resiliencia de la cadena de suministro: los fabricantes de moldes buscan cada vez más compatibilidad de múltiples fuentes para evitar tiempos de inactividad cuando una familia de piezas no está disponible.

La innovación se concentra en mejores coatings, mayor limpieza del acero, interfaces modulares de cambio rápido, elementos de enfriamiento más inteligentes y sistemas de catálogo más configurables.

Perspectivas futuras

El futuro de las piezas estándar para moldes probablemente estará determinado por tres fuerzas:

• mayor diseño modular, especialmente para tooling de respuesta rápida y derivados de plataformas repetidas
• más configuración digital, con selección en línea, bibliotecas de geometría validadas y flujos de trabajo de BOM integrados
• estándares de rendimiento más altos, incluida mayor vida útil, menor fricción y mejor gestión térmica en aplicaciones de embalaje más ajustado y automotrices

Es improbable que las piezas estándar reemplacen la ingeniería de herramientas personalizada, pero su papel seguirá expandiéndose allí donde la fabricación de moldes valore la velocidad, la repetibilidad y la mantenibilidad. Los sistemas de moldes más competitivos probablemente combinarán una columna vertebral altamente estandarizada con elementos de cavidad, enfriamiento y movimiento personalizados de forma selectiva.

Resumen

Las piezas estándar para moldes son la base mecánica estandarizada de la fabricación moderna de moldes. Mejoran la intercambiabilidad, reducen el tiempo de construcción, simplifican el mantenimiento y respaldan un rendimiento de moldeo consistente en aplicaciones de moldeo por inyección, fundición a presión y tooling relacionado.
