Filières d'extrusion

Introduction

Filières d'extrusion sont des outils de précision conçus pour façonner un polymère fondu en un profil continu à section transversale fixe, ce qui en fait l'un des composants les plus importants de l'extrusion des plastiques. Elles servent à produire des feuilles, films, tuyaux, tubes, profilés, revêtements de fils et produits multicouches coextrudés, et leur géométrie détermine fortement la qualité de sortie, l'uniformité d'épaisseur, la finition de surface et la productivité.

Dans le traitement des plastiques, la filière se trouve à l'extrémité de livraison de l'extrudeuse et transforme la matière fondue sous pression en la forme finale émergente ; en termes généraux, les filières d'extrusion sont couramment classées selon la géométrie de sortie en filières plates/à fente, filières annulaires, filières circulaires et configurations plus spécialisées de coextrusion ou à tête transversale. Le sujet présente également une forte dimension d'ingénierie car l'équilibrage du flux, le gonflement de la filière, le contrôle thermique et la conception de la lèvre peuvent déterminer si une ligne fonctionne de manière stable à haut débit ou produit des variations d'épaisseur et des défauts de surface.

Historique et développement

Les premiers outillages d'extrusion ont évolué à partir de principes de travail des métaux, mais la conception des filières d'extrusion de polymères est devenue une discipline distincte lorsque les thermoplastiques sont entrés en production à haut volume au XXe siècle. À mesure que l'extrusion passait des simples tiges et tubes à des utilisations plus larges dans l'emballage, la construction et l'électricité, les systèmes de filières sont devenus plus complexes pour supporter des largeurs plus grandes, des épaisseurs plus fines et des tolérances plus strictes.

Plusieurs étapes ont façonné la technologie moderne des filières :

• Adoption de conceptions modulaires de plaques et de collecteurs a permis de distribuer la matière fondue plus uniformément sur les filières larges de feuilles et de films, améliorant le contrôle d'épaisseur et la fabricabilité.
• Filières à tête transversale et de coextrusion ont permis le revêtement en ligne et les structures multicouches, élargissant l'utilisation de l'extrusion aux fils et câbles, aux emballages barrière et à la construction de films fonctionnels.
• Simulation d'écoulement assistée par ordinateur et contrôle thermique ont amélioré la capacité à prédire la perte de charge, le temps de séjour et la distribution de la matière fondue, réduisant les essais-erreurs lors du réglage des filières et aidant les fabricants à optimiser le débit et la stabilité dimensionnelle.

Aperçu technique

Une filière d'extrusion est essentiellement un canal d'écoulement façonné qui convertit la sortie ronde d'une extrudeuse en une géométrie de produit utile. Un ensemble de filière typique comprend le bloc ou corps de filière, un adaptateur, une section de collecteur ou de distribution et une lèvre qui stabilise la matière fondue avant la sortie ; les filières à section creuse peuvent également inclure un mandrin et des supports araignée.

Le principe de fonctionnement est simple, mais la mécanique des fluides interne ne l'est pas. La filière doit :

• distribuer uniformément la matière fondue polymère sur toute la largeur de sortie,
• minimiser les zones de stagnation qui peuvent dégrader les résines sensibles à la chaleur,
• générer la forme finale souhaitée avec une perte de charge acceptable,
• compenser les effets viscoélastiques tels que le gonflement de la filière, et
• maintenir une température stable sur tout le trajet d'écoulement.

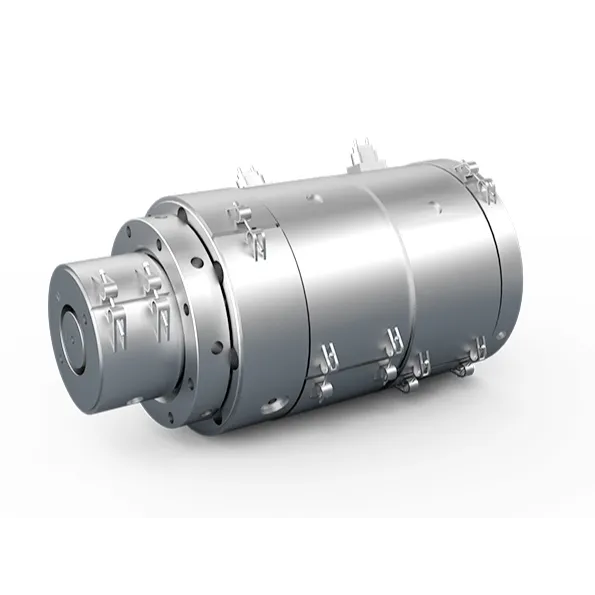

Pour les filières de feuilles et de films, la matière fondue est généralement acheminée par une filière en T ou une géométrie de fente similaire, puis étalée latéralement sur une large ouverture de lèvre pour former une bande plate. Pour les tuyaux et tubes, la matière fondue passe par une filière annulaire autour d'un mandrin pour former la section creuse. Pour les fils et câbles, une filière à tête transversale permet au polymère d'envelopper concentriquement le conducteur.

Caractéristiques techniques typiques

Les dimensions exactes dépendent du produit et de la résine, mais plusieurs repères pratiques sont largement utilisés dans la conception et l'exploitation des filières :

• Écart de filière pour feuilles et films : généralement de fractions de millimètre à quelques millimètres, selon l'épaisseur cible et le débit ; les filières pour films minces nécessitent un contrôle très précis des lèvres.
• Longueur de lèvre : souvent conçue pour être suffisamment longue afin de permettre la relaxation des contraintes et la stabilisation de l'écoulement ; une règle empirique courante est une longueur de lèvre d'au moins environ 10 fois l'épaisseur du produit pour de nombreuses conceptions d'extrusion de polymères.
• Débit : les petites filières de profilés et de tubes peuvent fonctionner de quelques dizaines à plusieurs centaines de kg/h, tandis que les systèmes larges de feuilles et de films peuvent atteindre des débits nettement plus élevés ; les grandes lignes industrielles peuvent atteindre plusieurs centaines de kg/h ou plus selon la résine et la largeur.
• Pertinence de la vitesse du rotor : la performance de la filière est indirectement affectée par la vitesse de la vis de l'extrudeuse, car la température, la pression et la stabilité du débit de la matière fondue régissent la constance de l'alimentation de la filière plutôt que la filière elle-même ne tourne.
• Utilisation énergétique spécifique : la demande énergétique globale de l'extrusion varie largement selon le polymère, la taille de la machine et la conception de la ligne ; l'efficacité de la filière importe car la perte de charge et le déséquilibre thermique augmentent la charge sur l'extrudeuse et l'équipement de refroidissement en aval.

Dans le traitement des polymères, le gonflement de la filière est un problème central : après la sortie de la filière, la matière fondue se dilate car les contraintes élastiques se relâchent. Cet effet est particulièrement important dans l'extrusion de profilés, où les coins et les sections asymétriques peuvent se déformer davantage que les produits en feuilles ou en tubes.

Principaux types et variantes

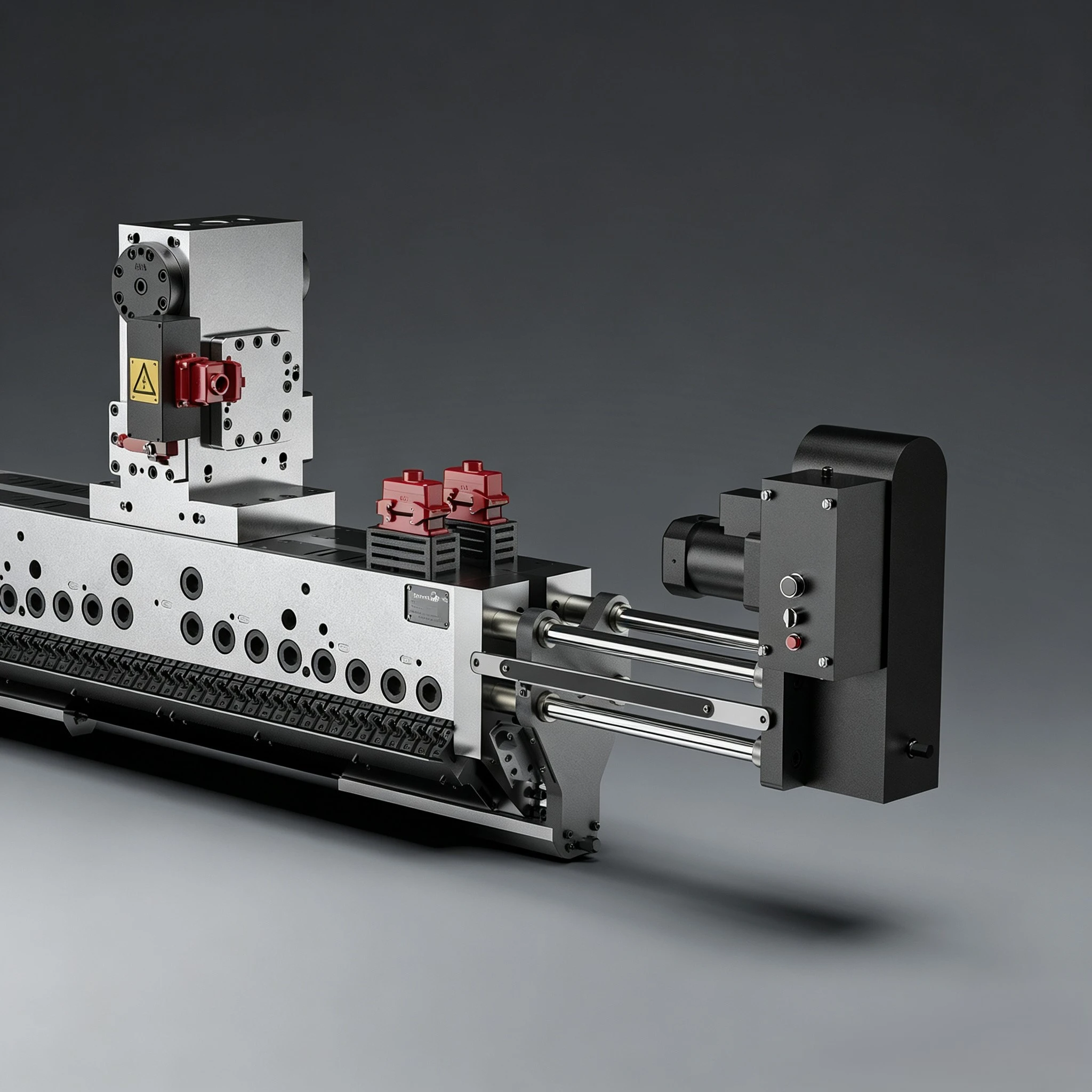

Les filières d'extrusion plates sont parfois appelées filières en T en raison de la forme du trajet interne de la matière fondue, et elles constituent l'architecture dominante pour la production de feuilles et de films coulés. Les filières de coextrusion sont conçues pour combiner plusieurs flux de polymères en une structure multicouche, ce qui est essentiel pour les films barrière, les systèmes de couches de liaison et les emballages fonctionnels.

Applications et utilisations

Les filières d'extrusion sont utilisées dans toute l'industrie des plastiques partout où des profils continus sont nécessaires.

• Emballage : les films coulés, les feuilles et les structures barrière multicouches utilisent des filières plates et de coextrusion pour contrôler l'épaisseur et le stratification fonctionnelle.
• Construction : les tuyaux, profilés de fenêtres, bardages et garnitures reposent sur des filières annulaires et de profilés pour produire des sections longues et constantes.
• Fils et câbles : les filières à tête transversale revêtent les conducteurs d'isolation et de gaine, où la concentricité est critique.
• Tubes médicaux et de précision : les filières de tubes sont conçues pour un contrôle dimensionnel strict et des trajets d'écoulement de matière fondue propres.
• Profilés grand public et industriels : les joints, canaux, bordures et formes personnalisées sont réalisés avec des filières de profilés.

Une application inadaptée est la production de pièces discrètes en faible volume, où le moulage par injection est généralement plus économique et flexible qu'un système de filière d'extrusion car l'extrusion est optimisée pour une sortie continue plutôt que pour des composants isolés.

Principes de conception et contrôle du processus

Les systèmes de filières performants reposent sur quelques principes de conception fondamentaux :

• Équilibrage du flux sur toute la largeur ou le périmètre de la sortie pour éviter les zones épaisses et fines.
• Passages internes profilés pour réduire la stagnation, la dégradation thermique et les traînées de couleur.
• Lèvres ou restrictors réglables sur les filières larges pour affiner le profil d'épaisseur sur la bande.
• Support adéquat et gestion thermique pour maintenir la forme sous pression et à la température de traitement.
• Construction modulaire maintenable afin que le nettoyage, le changement de résine et le réglage des lèvres puissent être effectués efficacement.

Pour les profilés creux, en particulier dans les tubes et le revêtement de câbles, la filière doit également contrôler les lignes de soudure ou la formation de joints. Les conceptions à tête transversale et les supports de mandrin optimisés peuvent améliorer la concentricité et la qualité de surface par rapport aux agencements en ligne plus simples.

Innovations technologiques et automatisation

Les filières d'extrusion modernes s'intègrent de plus en plus au contrôle numérique des lignes. Les innovations courantes incluent :

• Zonage thermique pour la stabilisation des lèvres et des collecteurs
• Réglage automatisé des lèvres de filière pour corriger en temps réel les variations d'épaisseur
• Logiciels de simulation d'écoulement pour l'optimisation des collecteurs et des lèvres
• Systèmes de plaques modulaires à nettoyage rapide pour des changements plus rapides
• Capteurs et contrôle en boucle fermée liés au jaugeage d'épaisseur en aval et aux systèmes de traction

Ces développements réduisent les rebuts de démarrage et améliorent la constance, surtout sur les lignes larges de feuilles et de films où de petits déséquilibres de flux peuvent générer un gaspillage important sur toute la largeur.

Aspects environnementaux et de durabilité

Les filières d'extrusion influencent la durabilité principalement par l'efficacité matérielle, la consommation énergétique et la compatibilité avec le recyclage. Un meilleur équilibrage du flux réduit la production hors spécifications, tandis qu'un contrôle thermique plus stable diminue les rebuts lors du démarrage et des changements.

Les considérations clés de durabilité incluent :

• Réduction de la génération de déchets grâce à un contrôle d'épaisseur plus serré et moins de défauts
• Réduction de l'intensité énergétique en minimisant la perte de charge et en évitant les surchauffes inutiles
• Compatibilité avec les polymères recyclés, bien que les matières premières recyclées puissent nécessiter des conceptions de filières tolérant une plus grande variation de viscosité et un risque de contamination
• Soutien à l'allègement, notamment dans l'emballage, où des structures plus minces peuvent réduire l'utilisation de matière si la filière et le processus maintiennent la qualité

Le compromis est que les filières multicouches hautement optimisées et de précision peuvent être plus complexes à nettoyer et à recycler en fin de vie, en particulier lors du traitement de structures de matériaux mixtes.

Impact économique et sur le marché mondial

Les filières d'extrusion constituent un segment à haute valeur de l'outillage plastique car leurs performances affectent directement l'efficacité des lignes, la qualité des produits et les taux de rebuts. Une filière bien conçue peut augmenter le débit, réduire les temps d'arrêt et améliorer le contrôle des tolérances, ce qui est particulièrement important dans les opérations de films, tuyaux et profilés qui fonctionnent en continu à l'échelle industrielle.

Le marché est mondial et étroitement lié à la demande dans les secteurs de l'emballage, de la construction, de l'automobile, de l'électricité et du médical. Les fournisseurs de filières concurrencent sur la capacité de contrôle du flux, l'ingénierie personnalisée, les délais de livraison et le support pour les polymères spéciaux plutôt que sur l'outillage standardisé de commodité seul.

Défis actuels et innovations

Les défis techniques actuels incluent :

• Traitement de polymères à fenêtre de traitement étroite, tels que les composés sensibles à la chaleur ou fortement chargés
• Contrôle du gonflement de la filière et des effets de bord dans les profilés et les produits à paroi mince
• Gestion des matières premières recyclées avec un comportement d'écoulement de matière fondue variable
• Obtention d'une distribution multicouche stable en coextrusion
• Réduction des temps d'arrêt de maintenance causés par l'accumulation sur la filière, la contamination ou les dommages aux lèvres

L'innovation se concentre sur une meilleure simulation, un réglage adaptatif, des revêtements de surface améliorés et des géométries de filières qui réduisent la stagnation et améliorent la nettoyabilité.

Perspectives d'avenir

Les futures filières d'extrusion deviendront probablement plus pilotées par les données, modulaires et adaptatives aux matériaux. L'utilisation plus large de mesures en ligne, de jumeaux numériques et de réglage automatisé devrait améliorer le contrôle de l'épaisseur, de la symétrie et de la stabilité du débit, en particulier sur les lignes d'emballage à grande vitesse et de profilés de précision.

Les pressions en matière de durabilité favoriseront également les filières qui fonctionnent efficacement avec des polymères recyclés et biosourcés, minimisent les rebuts et supportent l'allègement sans sacrifier les performances. En pratique, l'avantage concurrentiel continuera de provenir de la combinaison de la conception de la filière, de la compatibilité avec l'extrudeuse, du refroidissement en aval et du contrôle du processus plutôt que de la filière seule.

Résumé

Les filières d'extrusion constituent le cœur de façonnage de l'extrusion des polymères, convertissant la matière fondue sous pression en produits continus de géométrie définie. Leur conception régit la distribution du flux, la précision dimensionnelle, la finition de surface, le débit et l'efficacité matérielle, ce qui les rend centrales à la fois pour la qualité des produits et l'économie de fabrication.
