Introducción
Los roll mills de dos rodillos son máquinas de composición abiertas que utilizan dos rolls horizontales opuestos que giran a velocidades diferentes para mezclar, masticar, cizallar y laminar caucho, elastomers, thermoplastics seleccionados y compuestos de polímeros relacionados. En el procesamiento de plásticos, son especialmente importantes en la composición de laboratorio, la dispersión de pigmentos, la formulación de PVC y EVA, la preparación de láminas y el trabajo de desarrollo de lotes pequeños, mientras que en el procesamiento de caucho siguen siendo una herramienta clásica para la masticación, la incorporación de aditivos y el control de calidad.
El valor principal del roll mill de dos rodillos radica en su combinación de compresión, cizallamiento y recirculación manual o semiautomática de plegado y corte, que otorga a los operadores un control directo sobre la dispersión, el historial de temperatura y el espesor de la lámina. Aunque la máquina es tecnológicamente simple en comparación con los mixers internos modernos y los twin-screw extruders, sigue siendo ampliamente utilizada porque es versátil, transparente en su operación y efectiva para el cribado de formulaciones y el desarrollo de procesos.
Los roll mills de dos rodillos existen en varias formas, incluyendo mills de laboratorio con diámetros de roll más pequeños, mills calentados o enfriados, rolls cromados o de hierro enfriado, y mills de mezcla abierta orientados a la producción para compuestos de caucho y termoplásticos. Su relevancia continua está ligada a la I+D de polímeros, la coincidencia de colores, la evaluación de masterbatch y la composición de especialidades, pero también enfrentan presión por la automatización, los requisitos de seguridad laboral, las expectativas de eficiencia energética y la creciente preferencia por sistemas de mezcla cerrados y altamente controlados.
Historia y desarrollo
Los roll mills de dos rodillos surgieron de la tradición más amplia del procesamiento de materiales basado en roll, donde cilindros rotativos emparejados aplican compresión y arrastran el material a través de un nip controlado. En el procesamiento de polímeros, la máquina cobró especial importancia a medida que la composición de caucho se industrializaba, porque ofrecía una forma práctica de mezclar caucho crudo con cargas, curativos y plasticizers antes de la vulcanización.
Un hito clave de desarrollo fue el uso de velocidad diferencial de roll, a menudo descrita como relación de fricción, que intensificó el cizallamiento en el nip y mejoró la dispersión de cargas como el carbon black. Este principio hizo que la máquina fuera más efectiva que los simples rolls de trituración para aplicaciones de composición.
Un segundo hito fue la adaptación de la máquina para trabajo de formulación a escala de laboratorio, donde diámetros de roll más pequeños, control preciso de temperatura y ajustes de nip ajustables permitieron pruebas repetibles de compuestos de caucho y plástico. Este rol de laboratorio sigue siendo central en la evaluación de pigmentos, el desarrollo de masterbatch y la comparación de paquetes de aditivos.
Un tercer hito fue la introducción de un diseño de equipo más flexible, incluyendo calefacción eléctrica, protección mejorada y superficies de roll y sistemas de control configurables para investigación y producción de lotes pequeños. Estas mejoras ampliaron la utilidad de la máquina en thermoplastics y specialty elastomers, al tiempo que abordaban la consistencia del proceso y la seguridad del operador.
Descripción técnica
Un roll mill de dos rodillos consta de dos rolls cilíndricos paralelos que giran en sentido contrario, montados en un marco rígido, con un espacio o nip controlable entre ellos. Normalmente, un roll gira más rápido que el otro, creando una relación de velocidad comúnmente alrededor de 1:1.1 a 1:1.5, aunque la relación exacta depende del compuesto y la intensidad de cizallamiento deseada.
El material se introduce en el nip, donde se comprime, estira y cizalla repetidamente mientras el operador corta, pliega y reintroduce la banda en los rolls. Esta configuración abierta hace que el proceso sea altamente observable, lo que es útil en investigación y resolución de problemas, pero menos adecuado para producción continua totalmente automatizada o sensible a la contaminación.
Las características técnicas típicas incluyen lo siguiente:
- Los diámetros de Roll en mills de laboratorio suelen oscilar entre 100 y 200 mm, mientras que los sistemas de producción más grandes utilizan rolls sustancialmente más grandes.

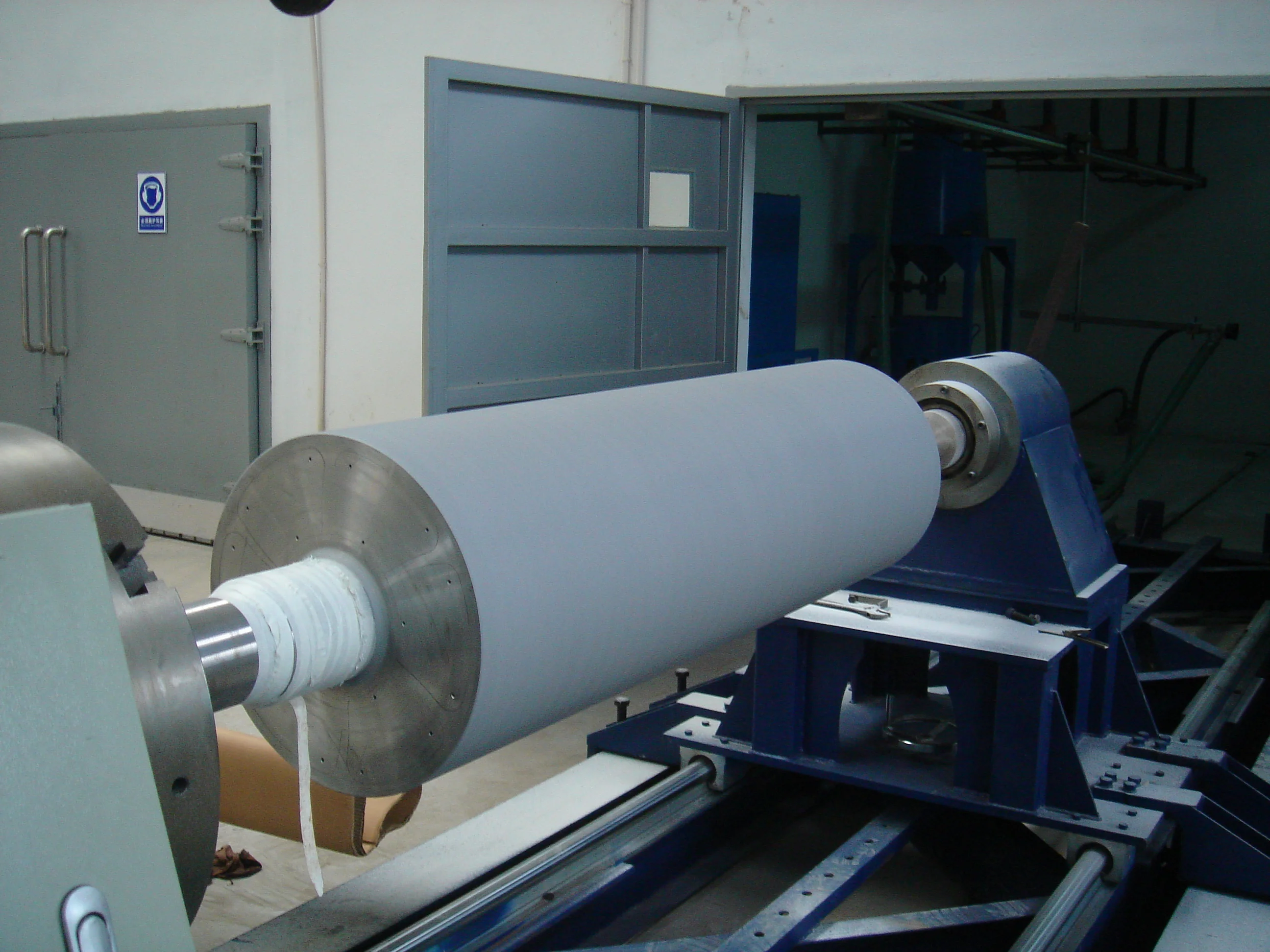

- Los materiales de Roll suelen ser acero endurecido, aleación cromada, acero inoxidable o hierro fundido enfriado, según las necesidades de resistencia al desgaste y transferencia de calor.
- El control de temperatura puede usarse para ablandar polímeros, reducir el riesgo de scorch o mantener una viscosidad objetivo del compuesto; la composición de PVC, por ejemplo, se realiza a menudo con rolls calentados.
- La relación de fricción es una variable de mezcla principal porque una velocidad diferencial más alta generalmente aumenta el cizallamiento y la intensidad de dispersión.
- El rendimiento varía ampliamente según el tamaño de la máquina, la formulación y el modo de operación; las unidades de laboratorio suelen ser de escala de lote, mientras que los mills abiertos industriales manejan lotes mucho más grandes en la composición de producción.
Para la composición de plásticos y caucho, el mill se utiliza a menudo para crear una lámina de espesor controlado para el calandrado, moldeo, pruebas o premezcla antes de la extrusión. En la práctica, el espesor final de la lámina está determinado por el ajuste del nip y los pases repetidos, en lugar de por un solo pase.
Las cifras de rendimiento cuantitativas reportadas en la práctica técnica y de laboratorio incluyen las siguientes:
- Relación de fricción: comúnmente alrededor de 1:1.2, con algunos diseños que operan en el rango más amplio de 1:1.1 a 1:1.5.
- Velocidades de Roll: se utilizan velocidades diferenciadas para generar cizallamiento; las rpm exactas dependen del diámetro del roll y la aplicación, pero velocidades más altas generalmente aumentan el rendimiento y la generación de calor.
- Humedad residual después del deshidratado centrífugo: en contextos de reciclaje o lavado posteriores, los sistemas de deshidratado centrífugo suelen dejar los copos con baja humedad residual antes de un secado adicional; el roll mill de dos rodillos en sí no es una máquina de deshidratado, pero a menudo se combina con etapas preparatorias de acondicionamiento de láminas o residuos en las cadenas de proceso.

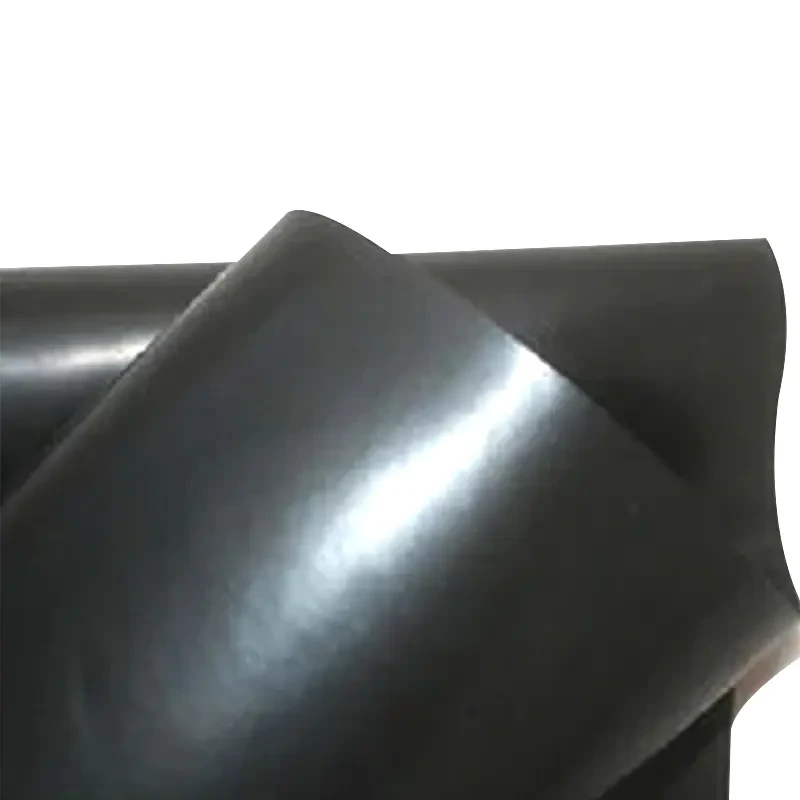

- Tamaño típico de copo o lámina: cuando se utiliza para formar láminas de alimentación o preformas, el material puede laminarse a un espesor controlado para su posterior troceado, calandrado o pruebas, en lugar de a una geometría de copo estandarizada.
Tipos y variaciones
| Tipo | Características principales | Uso típico |
|---|---|---|

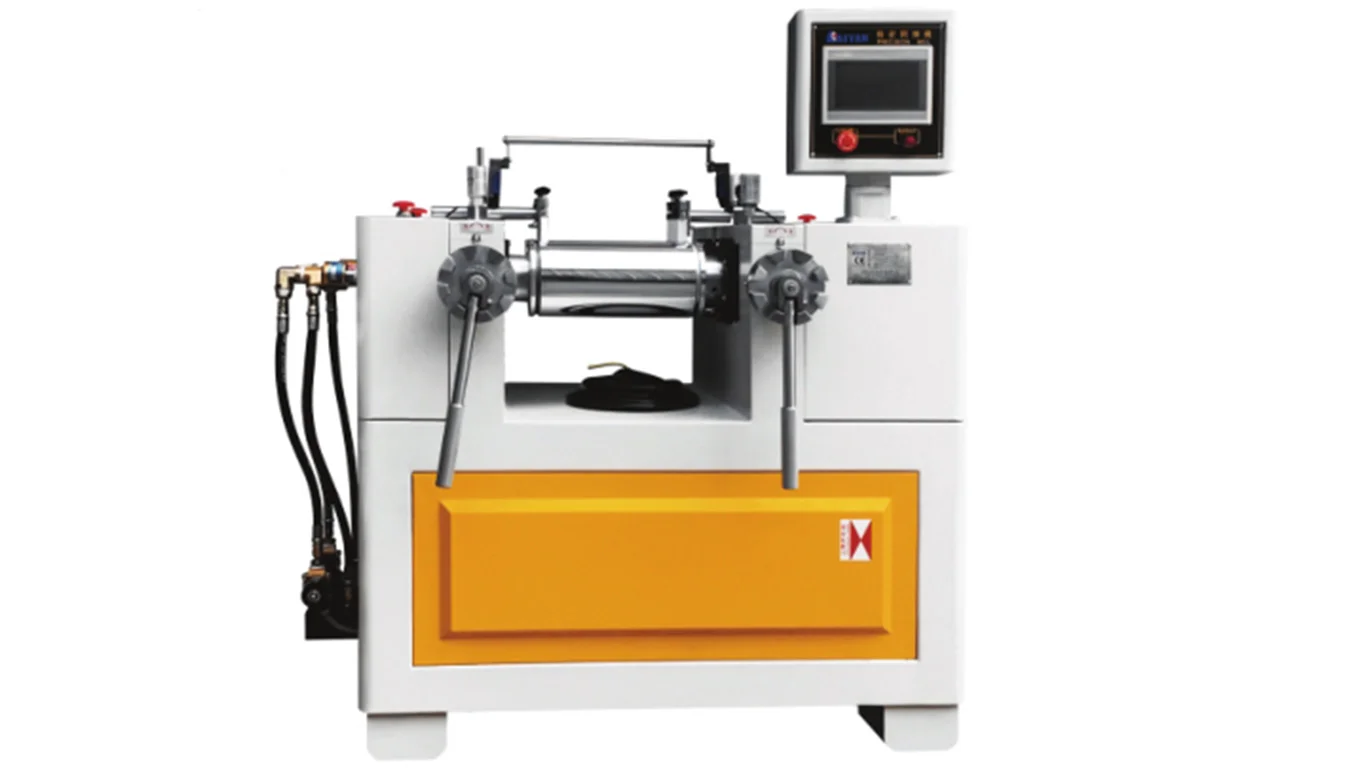

| roll mill de dos rodillos de laboratorio | rolls más pequeños, control preciso de temperatura, operación por lotes | I+D de polímeros, dispersión de pigmentos, pruebas de QC |
| mill de mezcla abierto | Alimentación, plegado, corte y laminado repetido manual | Composición de caucho y trabajo de plásticos de lotes pequeños |
| roll mill de dos rodillos calentado | Calentamiento de Roll para plastificación y viscosidad controlada | Mezcla de PVC, EVA y termoplásticos |

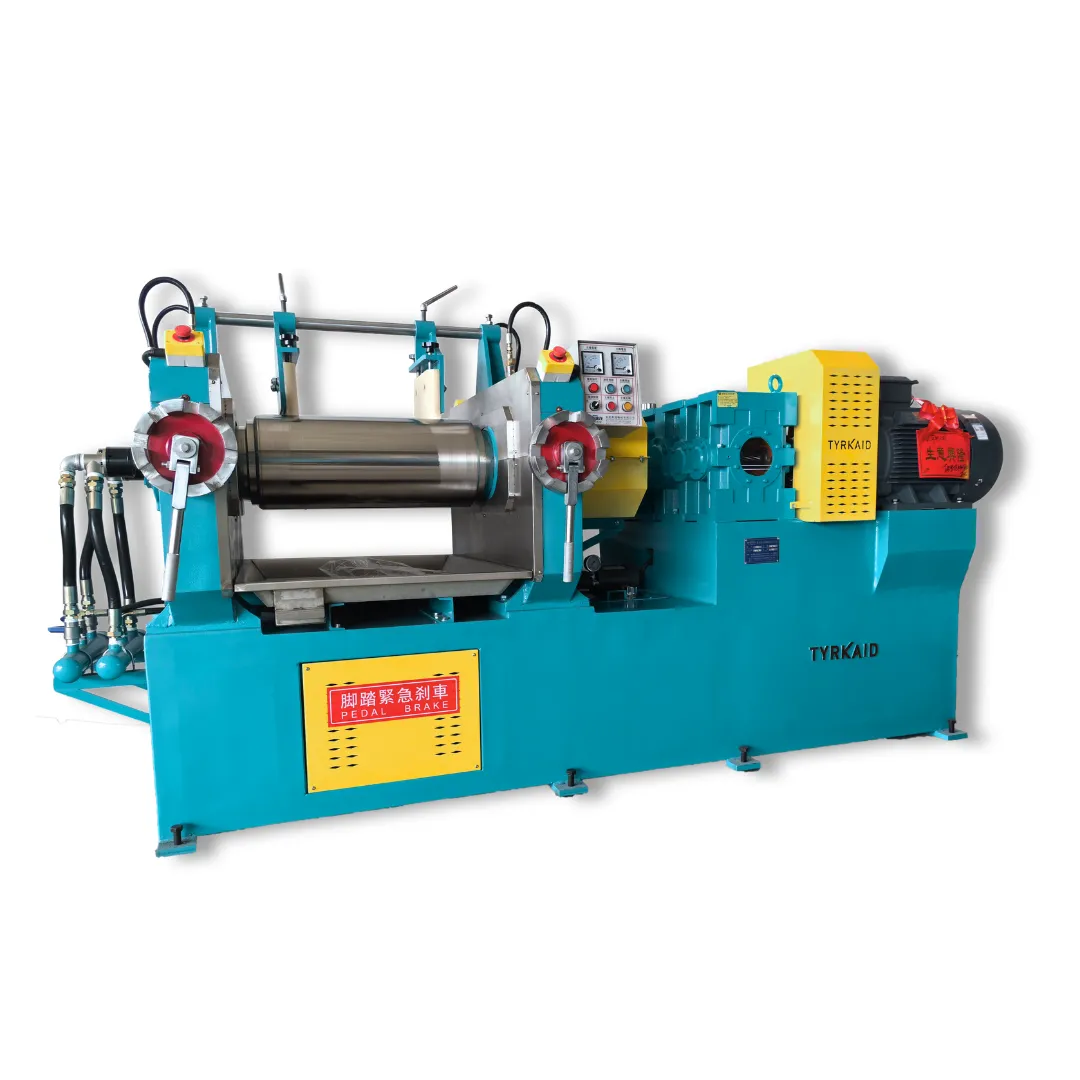

| mill abierto de producción | Tamaño de roll mayor, marco más pesado, mayor capacidad de lote | Preparación de caucho antes del conformado o vulcanización posterior |
| roll mill de laboratorio de propósito especial | Materiales y acabado superficial de roll configurables | Estudios comparativos de formulaciones y cribado de aditivos |
La distinción más importante es entre máquinas de laboratorio y de producción. Las unidades de laboratorio enfatizan la precisión y la reproducibilidad, mientras que los mills abiertos de producción enfatizan el tamaño del lote, la robustez y el flujo de trabajo del operador.
Principio de funcionamiento
La máquina funciona combinando compresión en el nip con cizallamiento diferencial. A medida que el roll más rápido tira del material a través del nip, el compuesto se estira y redistribuye, mientras que el roll más lento resiste el movimiento e intensifica la deformación.
Los efectos prácticos son:
- Masticación, o descomposición de la estructura del caucho crudo y reducción de la viscosidad.
- Dispersión de cargas, pigments y additives mediante cizallamiento repetido.
- Homogeneización de compuestos mezclados para mejorar la consistencia en procesos posteriores.
- Laminado en una banda controlada para calandrado, pruebas o alimentación a otras máquinas.
Los operadores influyen en el proceso cambiando el espacio entre roll, la temperatura, la relación de velocidad y el tiempo de mezcla. Estas variables controlan la calidad del compuesto, el historial térmico y la probabilidad de defectos como el scorching, la retención de aglomerados o la dispersión desigual.
Aplicaciones y usos
Los roll mills de dos rodillos se utilizan en varias áreas del procesamiento de plásticos y polímeros:
- Composición de caucho, incluyendo natural rubber, caucho sintético y masterbatches de elastómeros.
- Mezcla de plásticos y termoplásticos, especialmente para evaluación de laboratorio y preparación de lotes pequeños.
- Dispersión de pigmentos y colorant, donde el desarrollo uniforme del color es esencial.
- Composición de PVC, incluyendo plastificación e incorporación de aditivos.
- Adhesives, selladores y formulaciones de especialidad, donde se requiere una distribución uniforme de modificadores.
- Preparación de composites, particularmente en entornos de investigación para la mezcla de resina, fibra y carga.
- Control de calidad y desarrollo de formulaciones, donde la repetibilidad y la inspección visual son importantes.
Una aplicación de ajuste más débil es la producción continua de pellets de alto rendimiento, porque la naturaleza abierta y orientada a lotes del roll mill de dos rodillos es menos eficiente que los extrusores cerrados para una producción continua a gran escala. Por esa razón, el mill suele ser una herramienta preparatoria o de desarrollo en lugar de la plataforma de producción principal para plásticos de consumo.
Rol en el procesamiento de caucho y plásticos
En el procesamiento de caucho, el roll mill de dos rodillos es históricamente central porque permite a los operadores incorporar curativos, cargas y auxiliares de procesamiento mientras observan directamente el tack, el banding y la dispersión. Este proceso manual sigue siendo útil para el desarrollo de formulaciones, aunque los mixers internos modernos suelen dominar la composición a gran escala.
En plásticos, la máquina es más especializada pero sigue siendo importante para la composición de laboratorio y las formulaciones de tipo PVC, donde la plastificación controlada y la formación de láminas son valiosas. También se utiliza con frecuencia para comparar el efecto de pigments, stabilizers, plasticizers y cargas antes de escalar a extrusión o calandrado.
Innovaciones tecnológicas y automatización
Las mejoras técnicas recientes se han centrado en:
- Control preciso de temperatura para una mejor gestión de la reología y menor riesgo de scorch.
- Protecciones mejoradas y enclavamientos de seguridad para reducir la exposición del operador a la zona del nip.

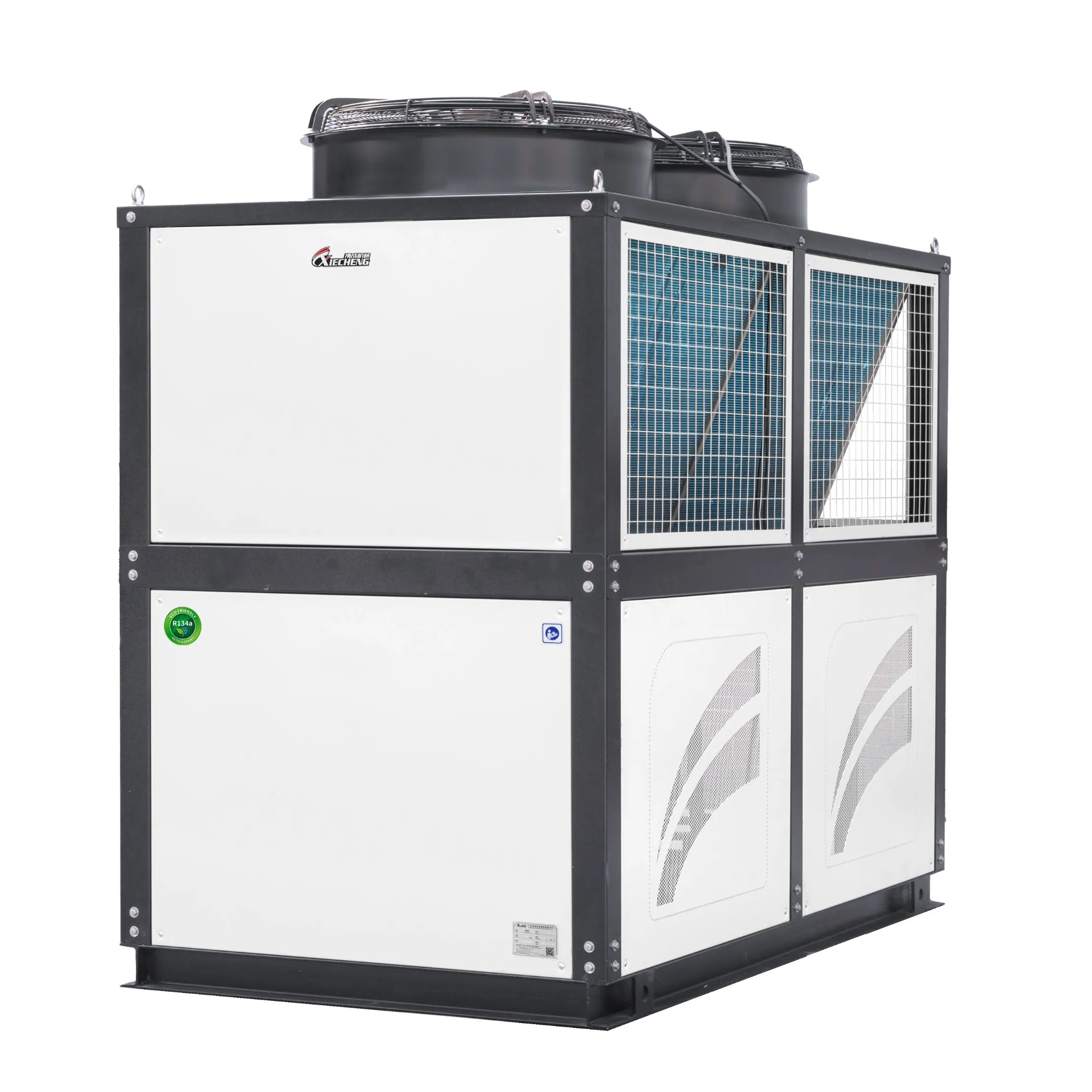

- Sistemas eléctricos de heating and cooling systems para el procesamiento estable de compuestos sensibles a la temperatura.
- Control digital de la velocidad de roll y los ajustes del nip para mejorar la repetibilidad en el trabajo de laboratorio.
- Superficies de roll configurables para optimizar la fricción, la limpieza y la resistencia al desgaste.
La automatización tiene beneficios, especialmente en consistencia y seguridad, pero puede reducir la retroalimentación táctil del proceso que los operadores experimentados utilizan para juzgar la calidad de la dispersión. Como resultado, muchos entornos de laboratorio y composición de especialidades siguen valorando el carácter manual y observable de la máquina.
Aspectos ambientales y de sostenibilidad
Los roll mills de dos rodillos tienen tanto fortalezas como limitaciones en sostenibilidad.
Aspectos positivos incluyen:
- Baja complejidad del proceso, que puede reducir la intensidad de mantenimiento en comparación con sistemas de mezcla más complejos.
- Extensión de la vida útil de polímeros y elastomers mediante desarrollo de formulaciones y ensayos relacionados con el reciclaje.
- Soporte para la optimización de materiales, permitiendo a los compounders reducir el desperdicio de aditivos mediante pruebas iterativas de laboratorio.
Las limitaciones incluyen:
- Pérdidas de procesamiento abierto, incluyendo pérdida de calor y cierta exposición del material al ambiente.
- Mayor participación del operador, que puede limitar la eficiencia energética y laboral en comparación con sistemas continuos completamente cerrados.
- Requisitos de seguridad y ventilación, particularmente al procesar plasticizers volátiles, curativos o cargas generadoras de polvo.
Desde una perspectiva de economía circular, el mill es valioso en reformulación, ensayos de reprocesamiento y desarrollo de reciclaje a pequeña escala, pero generalmente no es la solución más eficiente energéticamente para flujos de reciclaje de gran volumen.
Impacto económico y en el mercado global
Los roll mills de dos rodillos ocupan un nicho duradero en el mercado global de maquinaria de plásticos y caucho porque sirven a flujos de trabajo de investigación, formulación y composición de especialidades que los sistemas de producción más grandes no reemplazan. La demanda es respaldada por las industrias de neumáticos y elastómeros, laboratorios de polímeros, instalaciones universitarias y proveedores de aditivos que requieren evaluación reproducible de lotes.
Su importancia económica tiene menos que ver con el rendimiento total que con el soporte de decisiones: ayudan a los fabricantes a validar color, dispersión, plasticidad y procesabilidad antes de comprometerse con costosas ejecuciones a escala de producción. Ese rol reduce el riesgo de formulación y acorta los ciclos de desarrollo.
Desafíos actuales e innovaciones
Los desafíos actuales incluyen:
- Seguridad laboral, particularmente la exposición a la zona del nip y las superficies calientes de roll.
- Eficiencia energética, ya que los mills abiertos pueden perder calor y requerir manipulación de lotes intensiva en mano de obra.
- Consistencia, porque la técnica del operador afecta fuertemente la dispersión y la calidad de la lámina.
- Sustitución por mixers cerrados, especialmente en operaciones de composición más grandes donde la automatización y la contención de polvo son prioridades.
Las innovaciones están abordando estos problemas mediante mejores protecciones, controles más precisos, gestión térmica mejorada y sistemas de laboratorio compactos diseñados para flujos de trabajo de investigación repetibles. Paralelamente, la ciencia de formulaciones utiliza cada vez más el mill como herramienta de diagnóstico y desarrollo en lugar de un método de producción exclusivo.
Perspectivas futuras
Es probable que los roll mills de dos rodillos sigan siendo importantes en I+D, control de calidad y composición de especialidades, incluso cuando la producción industrial se desplaza hacia sistemas más automatizados y cerrados. Su valor futuro dependerá de si los fabricantes de máquinas continúan mejorando la seguridad, la precisión de temperatura, la captura de datos y la reproducibilidad del proceso.
El camino más probable no es el reemplazo sino la especialización: el roll mill de dos rodillos seguirá sirviendo como un puente práctico entre la ciencia de formulación de polímeros y el procesamiento a escala de planta, especialmente donde el control visual, la iteración rápida y la flexibilidad de lotes pequeños son esenciales.
