マーキング装置

導入

マーキング装置とは、プラスチック部品、包装、tooling、および補助部品に永久または一時的な識別を施すために使用される機械、工具、および統合システムを指します。製造業では、これらのシステムはトレーサビリティ、ブランディング、規制遵守、品質管理、および自動化を支援し、シンプルな手動コーダーやラベラーから、高速レーザー、インクジェット、熱転写、ドットピーン、エンボスシステムまで多岐にわたります。

プラスチック加工では、成形部品、押出プロファイル、ブロー成形容器、熱成形パック、キャップ・クロージャー、フィルム、パイプ、ケーブル、および包装にマーキング装置が使用されます。最も一般的な技術はレーザーマーキング、インクジェットコーディング、熱転写印刷、ドットピーン、およびプレスまたはエンボスマーキングであり、最適な選択は基材、生産速度、永久性、および視認性の要件によって異なります。

歴史的に、マーキングは手動スタンプや機械パンチから、移動する生産ラインに直接シリアル番号、日付コード、ロゴ、および機械可読コードを印刷できる自動化産業システムへと進化しました。現在の開発は、より優れた部品識別、サプライチェーンの可視性向上、およびIndustry 4.0製造のための効率的なデータ取得の必要性によって推進されています。

持続可能性は現在、中心的な設計要因となっています。現代のマーキング装置は、消耗品使用の削減、再加工およびスクラップ率の低減、よりクリーンな操作、およびリサイクル可能包装や循環型経済ワークフローとの互換性のためにますます選択されています。将来的には、セクターはより接続されたシステム、ビジョン検証、および最小限のダウンタイムで頻繁な製品変更に対応できる適応型マーキングへと移行しています。

歴史と開発

産業用マーキングは、手動および機械的方法（スタンプ、パンチ、スクライバー、およびステンシルベースのシステム）から始まり、単純な部品識別およびレイアウト作業に広く使用されました。

現代のマーキング装置を形作った3つの重要な開発マイルストーンがあります：

1. 機械的永久マーキングは、金属およびエンジニアリングプラスチックに耐久性のあるマークを作成するためのドットピーン、スクライブ、およびエンボスシステムを通じて成熟し、部品識別およびトレーサビリティを可能にしました。
2. 非接触コーディングはインクジェットおよびレーザーシステムとともに拡大し、物理的接触なしに包装、成形部品、および敏感な基材への高速マーキングを可能にしました。
3. 接続された自動化マーキングステーションは、部品ハンドリング、カメラ検査、ソフトウェア駆動のコード生成、およびシリアル化とコンプライアンス報告のためのライン統合とともに登場しました。

プラスチックでは、特に包装および成形部品製造でこの移行が顕著であり、高スループットラインでは高速コード生成、低メンテナンス、および曲面または可変表面での信頼できる視認性が必要です。

主な特性と技術概要

マーキング装置は、生成するマークの種類、処理可能な基材、および生産機械との統合度によって定義されます。プラスチック加工では、技術的優先事項は通常接着性または永久性、コントラスト、可読性、サイクルタイム、および基材適合性です。

主な動作原理

• インクジェットコーディングはインク滴を表面に堆積させ、フィルム、カートン、ボトル、およびキャップ上の日付コード、バッチ番号、および可変テキストに適しています。

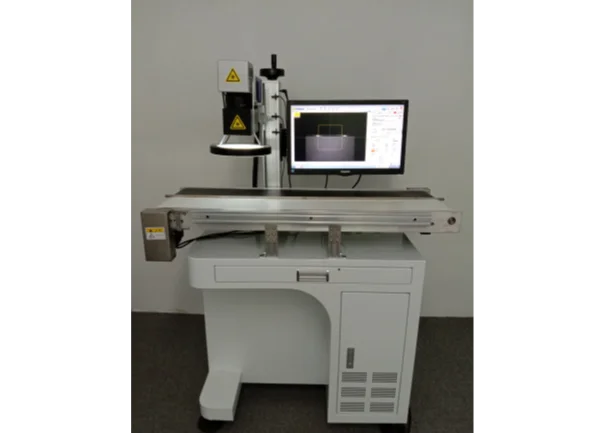

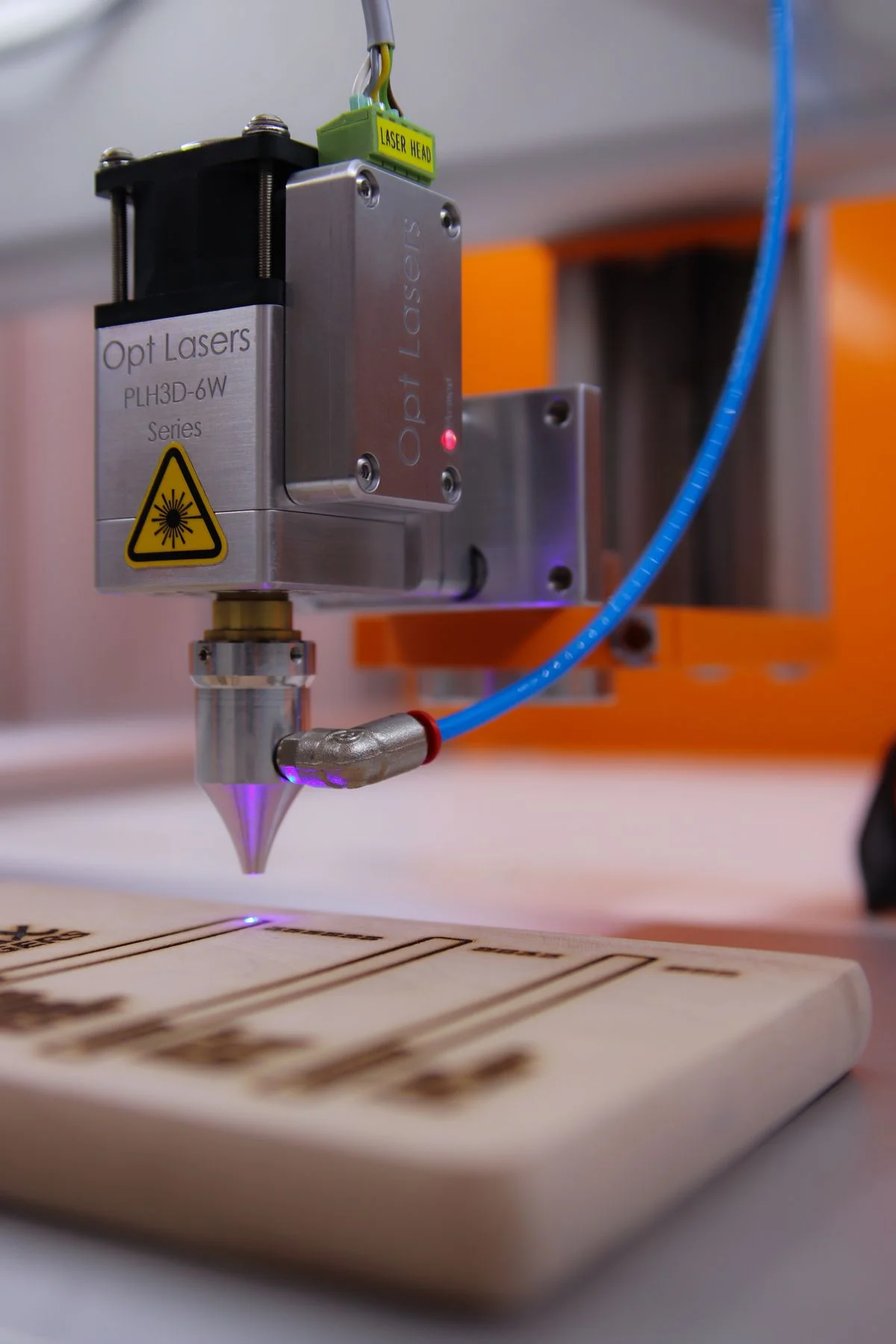

• レーザーマーキングは集束ビームを使用して表面を変化させ、ポリマーを変色させ、コーティングを除去し、または消耗インクなしで永久マークを作成します。
• 熱転写印刷はリボンから顔料をラベルまたはフィルムに転写し、包装およびフレキシブルフィルム用のシャープなテキストおよびバーコードを提供します。
• ドットピーンマーキングはスタイラスを使用してくぼみのパターンを作成し、tooling、治具、および堅牢な産業部品にしばしば使用される耐久性のあるマークを生成します。
• エンボスまたはプレスマーキングは機械的に隆起または凹んだ文字を形成し、触感のあるマークが望ましい場合に使用されます。

典型的な技術ベンチマーク

• レーザーマーキング速度は、特に小型コードおよびシリアル番号の場合、高容量生産ラインをサポートできます。正確なスループットはコードサイズ、滞留時間、およびコントラスト要件に依存します。
• ドットピーンシステムは、サイクルタイムと耐久性のバランスが取れているため、低〜中量の永久マーキングに一般的に使用されます。
• インクジェットシステムは、最小限の機械的接触で可変データを連続的に印刷できるため、高速包装ラインに好まれることが多いです。
• 中央統合型マーキングステーションには、部品保持、カメラ、ガード、およびオペレーターエラーを低減しトレーサビリティをサポートするためのソフトウェア駆動コード生成が含まれることが多いです。

プラスチックにおける性能考慮事項

プラスチック基材は独自の工学的制約をもたらします：

• 低表面エネルギー材料（ポリエチレンおよびpolypropyleneなど）は、一貫した接着性またはコントラストのために表面処理、特殊インク、またはレーザーパラメータ最適化を必要とする場合があります。
• 熱感受性は、過剰なレーザーエネルギーまたは接触力で部品が変形する可能性のある薄膜、発泡体、および繊細な成形部品にとって重要です。
• 曲面またはテクスチャー表面は可読性を低下させる可能性があり、ビジョン検証および集中固定が重要になります。
• Colorantおよびフィラー含有量は、プラスチック中のレーザーコントラスト、インク濡れ性、およびマーク耐久性に影響します。

一般的な定量範囲

正確な値は機械クラスおよび基材によって異なりますが、プラスチックにおける産業用マーキングシステムは通常、これらの広範な範囲内で動作します：

• スループット： 深いまたは永久マークの場合は1分あたり数個から、包装ライン上の非常に高速な連続コーディングまで。
• マークサイズ： 小さな英数字日付コードから大きなロゴ、1D/2Dコード、および規制テキストまで。
• 消耗品使用： レーザーシステムではほぼゼロ、インクジェットおよび熱転写システムでは中程度、機械的ドットピーンでは工具摩耗以外はなし。
• 統合レベル： スタンドアロンベンチユニット、ハンドヘルドデバイス、および完全自動インラインシステム。

種類とバリエーション

プラスチック加工業者の中では、レーザーマーキングおよびインクジェットコーディングが、可変情報を成形品および包装品に印刷する速度と必要性の組み合わせにより、最も目立つカテゴリです。

用途と使用

マーキング装置は、ほぼすべてのプラスチック加工セグメントで使用されます。

• 射出成形： ハウジング、キャップ、コネクタ、および技術部品上のキャビティID、部品番号、日付コード、リビジョンマーク、およびサプライヤートレーサビリティ。
• 押出： パイプ、プロファイル、チューブ、およびワイヤ絶縁上の長さマーキング、バッチコード、ライン識別、およびコンプライアンスデータ。
• ブロー成形： ボトルおよび容器上の製品コード、リサイクルマーク、および有効期限情報。
• 熱成形および包装： トレイ、カップ、蓋、およびフレキシブルパック上のロットコード、バーコード、ブランディング、および規制情報。
• ケーブルおよびワイヤ加工： 設置およびメンテナンスのための順次印刷、メーターマーク、および識別。
• Toolingおよび治具： ドットピーンまたはレーザーマーキングを使用した金型、インサート、治具、および組立補助具の永久識別。

適合しない用途は、非常に薄いまたは非常に柔軟なフィルム上の深い、高度に永久的なマーキングであり、機械的マーキングは基材を変形させる可能性があり、レーザーエネルギーは焼け抜けまたは歪みを避けるために厳密に制御する必要があります。

技術革新と自動化

現代のマーキングシステムは、孤立したデバイスではなく、自動化トレーサビリティチェーンの一部としてますます動作しています。典型的な革新には以下が含まれます：

• ERP、MES、または機械コントローラーからの自動データ生成。
• コードの存在、コントラスト、および配置を検証するためのビジョン検査。
• ライン速度での同期マーキングのためのロボットまたはコンベア統合。
• ポータブルおよび固定マーキング機能の両方を必要とする工場向けのハンドヘルドから固定への変換。
• 部品ミックスに応じてレーザー、ドットピーン、またはインクジェット間で切り替えを可能にするマルチテクノロジープラットフォーム。

自動化は一貫性とデータ整合性を追加しますが、特に高キャビテーション成形ラインおよび高速包装機において、速度変化、部品形状、および環境変動にわたってコード品質を安定させる必要があるため、エンジニアリング要件も高まります。

環境および持続可能性の側面

マーキング装置は、直接的および間接的な方法で持続可能性に影響します。

• レーザーシステムはインクまたはリボンを排除することで消耗品を削減し、廃棄物ストリームを低減できます。
• インクジェットおよび熱転写システムは継続的な消耗品需要を生み出しますが、ライン速度およびコード形式に正しく適合する場合、効率的です。
• 正確なマーキングはトレーサビリティを向上させることでスクラップ、再ラベリング、リコール、および下流の選別エラーを削減します。
• 永久識別は、材料の選別、regrindの追跡、および樹脂ファミリーまたは添加剤パッケージのより信頼性の高い識別を支援することで、循環型経済ワークフローをサポートできます。

主な持続可能性のトレードオフは低消耗品技術とプロセス堅牢性の間です。最も資源効率の高い技術は、拒否率またはメンテナンスダウンタイムを増加させる場合、必ずしも最適とは限りません。

経済およびグローバル市場への影響

マーキング装置は、生産効率、コンプライアンス、およびブランド保護の交差点に位置するため、産業機械の小さなが戦略的に重要なセグメントです。需要は、プラスチック包装、自動車部品、エレクトロニクス、医療機器、および物流によって推進され、そこでは可読コードおよび部品識別が不可欠です。

このセグメントで認知された役割を持つメーカーには、ドットピーンおよびレーザーマーキング、産業用インクジェットコーディング、およびガードおよび部品ハンドリングを備えた完全マーキングステーションを専門とするサプライヤーが含まれます。実際には、購入決定は機械価格自体よりもアップタイム、コード品質、統合コスト、および生涯消耗品費用によって影響を受けることが多いです。

現在の課題と革新

いくつかの技術的課題が市場を形成し続けています：

• 困難なプラスチック上でのマークの一貫性： pigments、フィラー、リサイクル含有量、および表面仕上げはマークコントラストまたはインク接着を変化させる可能性があります。
• 小型化： 小型成形部品はより細かいコードおよびより正確な位置合わせを必要とします。
• 規制圧力： 産業はますます永久的で視認性が高く、機械可読の識別を必要とします。
• ライン速度の変動性： マーキング装置は、高速および変化する生産条件と同期し続ける必要があります。
• メンテナンスおよび清浄性： インクシステムは定期的なサービスを必要とし、レーザーはエンクロージャ、安全制御、およびパラメータ管理を必要とします。

現在の革新は、適応ソフトウェア、低メンテナンスプリントヘッド、よりコンパクトなレーザーソース、改善されたコード検証、およびリサイクルまたはbio-based plasticsとのより良い互換性に焦点を当てています。

将来の見通し

プラスチック加工におけるマーキング装置の将来は、5つのトレンドによって形作られる可能性が高いです：

• レーザーマーキングのより広範な使用（永久性および消耗品削減がより高い資本コストを正当化する場合）。
• 部品、材料、および生産履歴の完全トレーサビリティのための2Dコードのより広範な使用。
• カメラ検証およびプラントソフトウェアからの直接データ交換を備えたよりスマートな自動化。
• 改善されたパラメータ制御および基材対応ソフトウェアを通じたrecycled plastics上でのより良いマーキング。
• インラインおよびオフライン識別機能の両方を必要とする工場向けのポータブル/固定ハイブリッドシステム。

プラスチック製造がよりデータ駆動型になるにつれ、マーキング装置は周辺アクセサリではなく、核心的なイネーブリング技術であり続けます。なぜなら、マーク自体が物理的な部品とデジタルレコードの間のリンクとしてますます機能するからです。

要約

マーキング装置は、プラスチック加工において、部品、包装、およびtoolingをコード、テキスト、ロゴ、およびシンボルで識別するために使用される技術を含みます。その主なファミリはレーザー、インクジェット、熱転写、ドットピーン、およびエンボスシステムであり、それぞれ異なる基材、ライン速度、および永久性要件に最適化されています。

その重要性はラベリングを超えて広がります：マーキングはトレーサビリティ、品質保証、サプライチェーン制御、規制遵守、および循環型経済慣行をサポートし、現代のプラスチック製造の基本的な部分となっています。
