Introducción
Equipo de laminación es una amplia clase de maquinaria utilizada para unir dos o más capas de material en una sola estructura compuesta a través de calor, presión, química adhesiva, vacío o combinaciones de estos métodos. En la industria de procesamiento de plásticos, el término abarca desde laminadoras de bolsas de oficina y laminadoras de rollo de formato ancho hasta sistemas industriales de laminación de películas, laminadoras de rodillos de presión, laminadoras de vacío para módulos solares y electrónica, y prensas calientes utilizadas en la producción de PCB, CCL y paneles compuestos.
Dentro de la fabricación de plásticos, el equipo de laminación es importante porque influye en protección de superficie, rendimiento de barrera, rigidez, estabilidad dimensional, apariencia óptica, aislamiento eléctrico y durabilidad a largo plazo. El mismo principio de ingeniería básico—llevar capas apiladas a contacto íntimo bajo condiciones térmicas y mecánicas controladas—admite aplicaciones en gráficos impresos, embalaje, paneles de construcción, películas técnicas, módulos fotovoltaicos solares, placas de circuitos multicapa y compuestos reforzados con fibra.
Tecnológicamente, los sistemas de laminación abarcan una amplia gama de configuraciones: laminadoras en frío que usan adhesivos sensibles a la presión, laminadoras en caliente que usan películas adhesivas activadas por calor o unión térmica, máquinas híbridas en frío/caliente, líneas industriales rollo a rollo y sistemas de prensa caliente de vacío diseñados para reducir vacíos, burbujas de borde y alabeo en laminados de alto valor. El desarrollo reciente ha enfatizado mejor uniformidad de temperatura, tiempos de ciclo más rápidos, unión sin burbujas, automatización, controles digitales y consumo de energía reducido, especialmente en sectores de alto rendimiento como módulos solares y fabricación de PCB.
Historia y desarrollo
La laminación precede al procesamiento moderno de plásticos, pero el equipo de laminación industrial se expandió rápidamente a medida que maduraron las películas de polímero, resinas termoendurecibles, adhesivos y tecnologías de prensado de precisión. Los primeros sistemas eran en gran medida prensas mecánicas y ensamblajes de rodillos utilizados para unir papel, chapas y textiles; los sistemas posteriores adaptaron esos principios a películas plásticas, espumas, preimpregnados compuestos y sustratos electrónicos.
Los hitos clave de desarrollo incluyen:
- Laminación en caliente basada en rodillos se adoptó ampliamente para la unión continua de películas, permitiendo presión de mordida uniforme y mayor rendimiento que el prensado manual.
- Laminación asistida por vacío surgió como un avance importante en la fabricación de módulos solares y electrónica, donde la evacuación de aire antes de la presurización final redujo burbujas, defectos de borde y tensión interna.
- Prensas calientes de múltiples niveles y múltiples aberturas se convirtieron en estándar en la laminación de PCB y compuestos, permitiendo el procesamiento simultáneo de múltiples pilas bajo temperatura y presión controladas.
En la fabricación de electrónica y solar, la laminación evolucionó de un simple prensado térmico a equipos de proceso altamente controlados que integran cámaras de vacío, calentamiento programable, perfiles de presión, etapas de enfriamiento y sistemas de alineación. En gráficos y embalaje, la tendencia se orientó hacia máquinas más compactas, de calentamiento más rápido y más fáciles de operar tanto para laminación en frío como térmica.
Descripción técnica
En su núcleo, la laminación requiere humectación, flujo, contacto y consolidación. Una capa de unión—como película adhesiva, polímero de fusión en caliente, preimpregnado impregnado de resina o adhesivo sensible a la presión—se activa y se presiona entre sustratos hasta que las capas se unen en un laminado estable.
Principios principales del proceso
- Laminación en frío usa adhesivo sensible a la presión y compresión de rodillos, sin calentamiento; es rápida y evita distorsión térmica.
- Laminación en caliente usa adhesivo activado por calor o unión termoplástica; la máquina debe calentarse antes de la operación, pero a menudo produce uniones permanentes más fuertes.
- Laminación al vacío elimina el aire atrapado antes o durante la presurización, lo cual es especialmente importante para módulos solares, pilas de PCB y laminados ópticos o de alta confiabilidad.

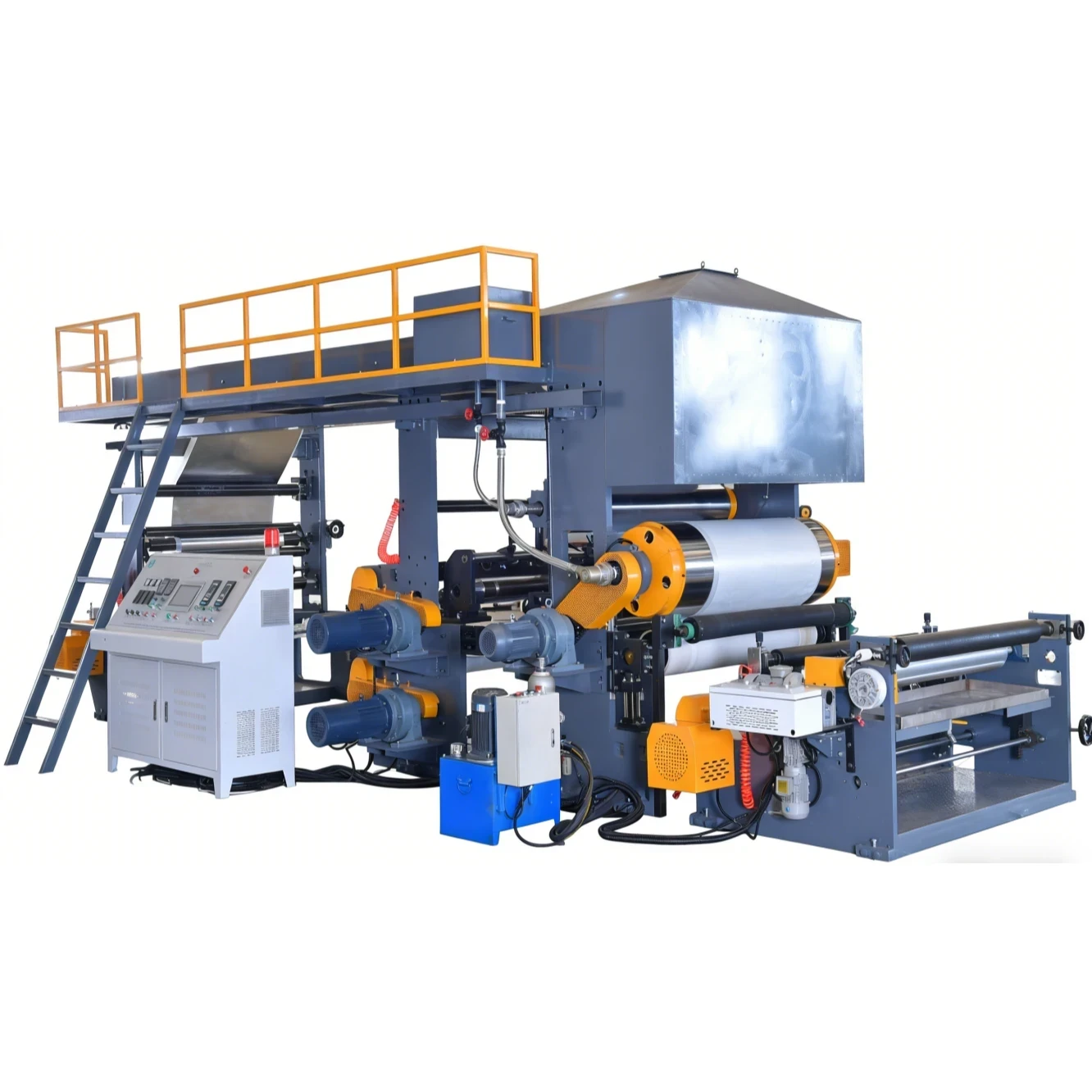

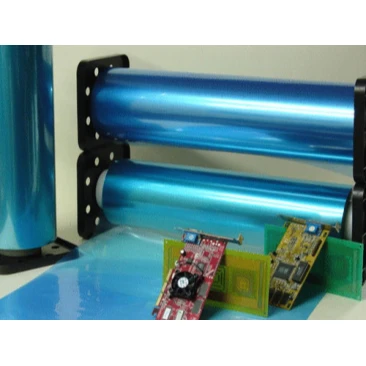

- Laminación por rodillos de presión es común en sistemas industriales rollo a rollo, donde la presión de línea y el tiempo de residencia gobiernan la calidad de la unión y la conformidad de la superficie.
Elementos de ingeniería típicos
- Sistema de calentamiento: calentadores eléctricos, calentamiento por aceite térmico o platens/rodillos calentados.
- Sistema de presión: rodillos, prensas hidráulicas, vejigas de membrana o cámaras de prensa asistidas por vacío.
- Sistema de alineación: pines de registro, plantillas, alineación óptica o topes mecánicos para pilas multicapa.
- Gestión de enfriamiento y curado: el enfriamiento controlado previene alabeo, tensión residual y delaminación.
- Sistema de control: perfiles de temperatura, presión y ciclo basados en PLC o computadora.
Referencias cuantitativas
Los sistemas de laminación industriales varían ampliamente según el sector, pero las referencias técnicas publicadas indican varios puntos de referencia útiles:
- Las velocidades de rotor o rodillo en equipos de laminación de gráficos y películas a menudo están diseñadas para operación continua en lugar de ciclos discretos, con velocidad de línea elegida para coincidir con los requisitos de curado del adhesivo y transferencia de presión.
- En prensado en caliente de compuestos y PCB, la presión unitaria puede alcanzar aproximadamente 12.5 MPa, con prensas de múltiples aberturas comúnmente en la clase de 2,000–3,000 t para pilas y formatos de panel más grandes.
- Algunos sistemas de laminación de PCB usan 10 aberturas con placas calientes de alrededor de 820 × 1,360 mm para producción de placas multicapa.

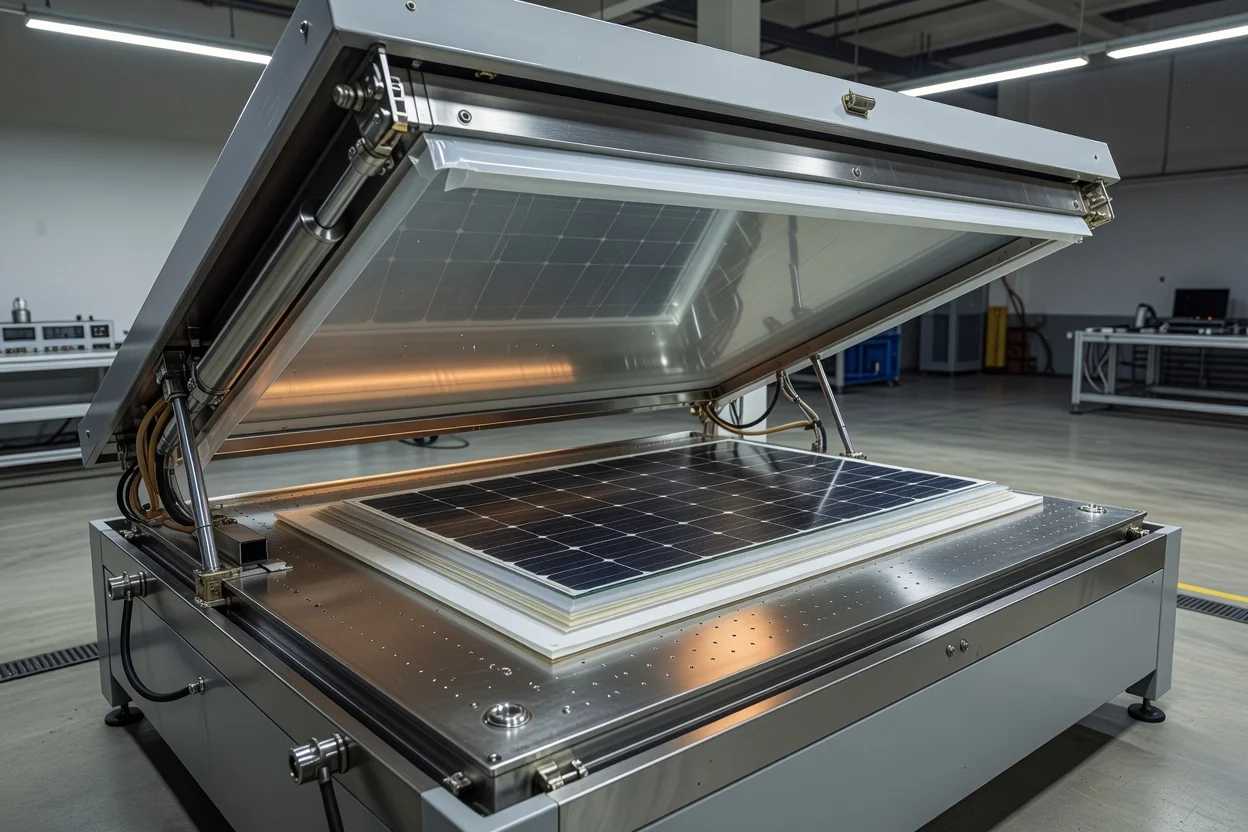

- En laminación al vacío para módulos solares, el proceso típicamente calienta EVA o encapsulantes similares mientras evacúa aire y luego aplica presión de membrana o cámara para consolidar la pila.
Efectos de material y calidad
La calidad de la laminación depende del control de viscosidad, flujo del adhesivo, uniformidad de presión e historia térmica. Un control deficiente del proceso puede llevar a burbujas, arrugas, vacíos en los bordes, delaminación, alabeo, distorsión óptica o no uniformidad de espesor. Un buen diseño del proceso mejora la adhesión, planitud y rendimiento de barrera mientras preserva la geometría y estética del sustrato.
Tipos y variaciones
| Tipo | Mecanismo principal de unión | Uso típico | Ventaja clave | Limitación principal |
|---|---|---|---|---|
| Laminadora en frío | Adhesivo sensible a la presión | Documentos, gráficos, películas protectoras | Sin tiempo de calentamiento; bajo riesgo térmico | Menor resistencia de unión para algunos sustratos |
| Laminadora en caliente | Adhesivo activado por calor o película térmica | Gráficos, embalaje, superposiciones protectoras | Unión permanente más fuerte | Requiere calentamiento y control térmico |
| Laminadora híbrida en frío/caliente | Ya sea solo presión o unión térmica | Entornos de producción mixta | Mayor flexibilidad de proceso | Arquitectura de máquina más compleja |
| Laminadora de rollo | Presión de mordida continua y alimentación de película | Gráficos de formato ancho, letreros, película industrial | Alto rendimiento y cobertura uniforme | Menos adecuada para piezas apiladas gruesas |
| Laminadora al vacío | Eliminación de aire más calor/presión | Módulos solares, PCB, laminados ópticos | Reducción de burbujas y mejor consolidación | Mayor costo de capital |
| Prensa caliente de múltiples niveles | Platens calentados y prensado simultáneo de pilas | PCB, CCL, compuestos, laminados técnicos | Alta producción y unión precisa de capas | Gran huella y complejidad de herramientas |
La laminación industrial también incluye variantes de proceso especializadas como laminación en seco, laminación en húmedo, laminación UV, laminación de fusión en caliente, laminación con película adhesiva y laminación con adhesivo de dispersión. En algunos sectores de fabricación, la misma familia de equipos se describe como una prensa, laminadora o línea de laminación, dependiendo de si la función dominante es unión, formado o consolidación de paneles.
Aplicaciones y usos
El equipo de laminación se usa en una gama notablemente amplia de industrias porque une ingeniería de superficie, unión estructural y encapsulación protectora.
Sectores principales
- Gráficos y señalización: laminar salidas impresas con películas transparentes para resistencia a la abrasión, protección contra la humedad y mejor apariencia.
- Embalaje y etiquetas: unir películas, capas de barrera y sustratos decorativos para mayor vida útil y durabilidad de impresión.
- Fabricación de electrónica y PCB: prensar placas multicapa y laminados revestidos de cobre usando sistemas de prensa caliente o laminación al vacío.
- Módulos fotovoltaicos solares: encapsular vidrio, celdas, EVA y materiales de hoja posterior bajo vacío y calor.
- Construcción y paneles a base de madera: unir chapas, espumas, láminas rígidas y superposiciones decorativas a tableros o sustratos.
- Películas técnicas y productos ópticos: unir películas, no tejidos y capas especializadas con requisitos estrictos sobre burbujas y registro.
- Materiales compuestos: consolidar capas reforzadas con fibra, preimpregnados y sistemas de resina en laminados estructurales.
- Acabado de documentos y uso de oficina: pequeñas laminadoras de bolsa para tarjetas de identidad, informes, fotografías y materiales didácticos.
Uso inadecuado
Una aplicación relativamente inadecuada es la unión estructural de metales a alta temperatura, porque el equipo de laminación estándar está diseñado para unión de capas delgadas y consolidación adhesiva controlada en lugar de unión metalúrgica, soldadura o fijación mecánica de alta carga.
Rendimiento y parámetros del proceso
El rendimiento práctico del equipo de laminación generalmente se mide por:
- Rendimiento
- Resistencia de unión
- Contenido de vacíos
- Consistencia de espesor
- Tiempo de ciclo
- Uso de energía
- Calidad de superficie
- Control de alabeo
Para máquinas de oficina y gráficos, los fabricantes enfatizan el tiempo de calentamiento, ancho de rodillo y facilidad de operación. Para sistemas industriales, los parámetros más importantes son uniformidad de calentamiento, distribución de presión, tamaño del platen, calidad de vacío y precisión de registro.
En la producción de PCB y compuestos, los ciclos de laminación pueden ajustarse para controlar el flujo de resina antes del curado, porque un flujo excesivo puede desplazar conductores o arquitectura de fibra mientras que un flujo insuficiente puede causar mala unión entre capas. En la encapsulación de módulos solares, la ventana de proceso debe equilibrar el flujo de fusión del encapsulante con la eliminación al vacío de aire atrapado y el comportamiento de curado final.
Innovaciones tecnológicas y automatización
El equipo de laminación moderno incorpora cada vez más:
- Control de recetas basado en PLC
- Alimentación y alineación servoaccionada
- Carga y descarga automáticas
- Perfilado de vacío y presión
- Interfaces hombre-máquina con pantalla táctil
- Inspección en línea para arrugas, burbujas y desregistro
- Registro de datos para trazabilidad y garantía de calidad
En entornos industriales, la automatización reduce la dependencia del operador y mejora la repetibilidad, especialmente donde la consistencia del ciclo es crítica. En líneas de alto volumen, el equipo de laminación a menudo se integra con operaciones upstream de recubrimiento, aplicación de pegamento, corte, apilado y operaciones downstream de curado o recorte.
Los sistemas más avanzados también abordan la robustez del proceso: por ejemplo, los sistemas de vacío reducen el aire atrapado, mientras que las rampas térmicas programables ayudan a evitar sobrecalentamiento local y degradación del adhesivo.
Aspectos ambientales y de sostenibilidad
El equipo de laminación puede apoyar objetivos de sostenibilidad, pero su impacto neto depende de la selección de materiales y el diseño del proceso.
Contribuciones positivas
- Vida útil más larga del producto mediante protección contra abrasión y humedad, reduciendo la frecuencia de reemplazo.
- Eficiencia de materiales cuando la laminación permite el uso de películas delgadas o sustratos ligeros en lugar de materiales monolíticos más gruesos.
- Compatibilidad con diseño circular en algunas aplicaciones de películas removibles y protectoras, donde las capas temporales pueden retirarse después del procesamiento.
Desafíos de sostenibilidad
- La demanda de energía es significativa en prensas calientes, laminadoras de vacío y sistemas de rollo térmico porque los ciclos de calentamiento y enfriamiento pueden ser intensivos.
- El desensamblaje de compuestos es difícil cuando los laminados están unidos permanentemente, lo que complica el reciclaje.
- La compatibilidad de adhesivos y películas con flujos de reciclaje sigue siendo una restricción técnica en embalaje y productos multimaterial.
Un intercambio de ingeniería recurrente es que una laminación más fuerte y duradera a menudo hace que la separación al final de la vida útil sea más difícil. Como resultado, muchas innovaciones actuales se centran en unión a menor temperatura, capas adhesivas más delgadas, ciclos más rápidos y mejor selectividad entre unión permanente y temporal.
Impacto económico y de mercado global
El equipo de laminación ocupa un mercado dual: un segmento de alto volumen y bajo costo para uso de oficina, gráficos y minorista, y un segmento industrial intensivo en capital para fabricación de solar, PCB, electrónica, compuestos y paneles.
Los sistemas industriales son especialmente sensibles a:
- Costo de capital
- Rendimiento
- Nivel de automatización
- Flexibilidad de herramientas
- Tiempo de actividad y mantenimiento
- Pérdida de rendimiento por defectos
Los comentarios de mercado publicados y los materiales de las empresas muestran demanda activa en sistemas de prensa para PCB, laminadoras de módulos solares y líneas industriales de laminación de películas, donde el valor del equipo está impulsado por la precisión y confiabilidad del proceso más que por el simple tamaño mecánico. En China y otros centros de fabricación, los precios reportados para equipos avanzados de laminación de PCB pueden variar sustancialmente con el número de aberturas, automatización y complejidad de la aplicación.
Desafíos actuales e innovaciones
Varios desafíos técnicos definen el estado actual del equipo de laminación:
- Eliminación de burbujas en pilas gruesas, multicapa o de gran formato
- Control de alabeo después del enfriamiento y desmoldeo
- Uniformidad del adhesivo en sustratos anchos
- Tiempos de ciclo más cortos sin comprometer la calidad de la unión
- Menor consumo de energía
- Trazabilidad para productos electrónicos y energéticos regulados
La innovación se concentra en:
- Consolidación asistida por vacío
- Mejor planitud del platen y zonificación térmica
- Sistemas de membrana y vejiga con mejor distribución de presión
- Recetas de proceso digitales y control de lazo cerrado
- Integración con inspección en línea y sistemas MES
- Arquitecturas de máquina específicas para aplicaciones solares, PCB y películas técnicas.
Perspectivas futuras
El futuro del equipo de laminación probablemente estará moldeado por tres fuerzas: automatización, eficiencia energética y especialización de aplicaciones. El equipo para módulos solares y electrónica continuará avanzando hacia un control de temperatura más estricto, menor contenido de vacíos y mejor trazabilidad del proceso, mientras que las laminadoras de gráficos y de uso general enfatizarán velocidad, usabilidad y costo operativo reducido.
Más ampliamente, la laminación probablemente se expandirá en áreas donde los productos requieren construcción ligera, superficies multifuncionales y alta durabilidad, especialmente en tecnología energética, electrónica flexible, textiles técnicos y embalaje avanzado. Al mismo tiempo, las presiones de sostenibilidad alentarán diseños que reduzcan la masa de adhesivo, mejoren la reciclabilidad y minimicen la carga térmica durante el procesamiento.
Resumen
El equipo de laminación es una familia fundamental de maquinaria de procesamiento de plásticos y unión de materiales. Abarca desde laminadoras simples en frío y en caliente hasta sistemas de prensa de vacío y de múltiples aberturas altamente ingenierizados, y sirve a mercados tan diversos como señalización, embalaje, electrónica, energía solar, paneles de construcción y compuestos. Su desarrollo continuo se define por la necesidad de mejorar la calidad de la unión, velocidad y automatización mientras se reduce el uso de energía, defectos y complejidad del material al final de su vida útil.
