Equipo de cambio de molde

Introducción

Equipos para cambio de moldes es una clase de maquinaria auxiliar y herramientas utilizadas para retirar, posicionar, sujetar, alinear y reconectar moldes durante los cambios en máquinas de moldeo por inyección, máquinas de moldeo por soplado, máquinas de fundición a presión y equipos de conformado relacionados. Su propósito principal es reducir el tiempo de inactividad no productivo, mejorar la seguridad del operador y respaldar la fabricación de alta mezcla al permitir intercambios de moldes más rápidos y repetibles.

En el procesamiento de plásticos, los equipos para cambio de moldes están estrechamente asociados con SMED (intercambio de troqueles en un minuto), un método de fabricación ajustada que separa las tareas de preparación internas de las externas para que los cambios se completen en minutos en lugar de horas. Los sistemas modernos van desde carros y sistemas de rieles simples para moldes hasta plataformas totalmente automatizadas que combinan sujeción hidráulica o magnética, mesas de transferencia de moldes, acoplamientos rápidos e interbloqueos de seguridad.

La tecnología se desarrolló en respuesta a la creciente necesidad de tiradas de producción cortas, mayor variación de productos y plazos de entrega más ajustados. Su evolución también ha sido moldeada por la automatización, con sistemas actuales que integran cada vez más controles programables, retroalimentación de sensores, acoplamientos de utilidad rápidos e interfaces de herramientas específicas para máquinas. Al mismo tiempo, los equipos para cambio de moldes han ganado importancia para la sostenibilidad porque pueden reducir el material desperdiciado en el arranque, minimizar la energía consumida durante los periodos de inactividad en cambios y mejorar la eficacia general del equipo.

Historia y desarrollo

Los primeros cambios de moldes en el procesamiento de plásticos solían ser manuales y laboriosos, basados en grúas, tornillos y extensos trabajos de alineación. A medida que las prensas y las máquinas de moldeo por inyección se hicieron más grandes y los horarios de producción más segmentados, surgieron herramientas dedicadas para manejo de moldes para reducir el esfuerzo físico y acortar el tiempo de preparación.

Tres hitos prácticos dieron forma al sector moderno:

• Sistemas mecánicos de cambio rápido introdujeron rieles guiados, soportes y carros para mover moldes pesados de forma más predecible y reducir la dependencia del levantamiento por grúa.
• Sistemas de sujeción hidráulicos y neumáticos reemplazaron gran parte del proceso de atornillado manual, permitiendo una aplicación más rápida y consistente de la fuerza de sujeción.
• Sistemas de sujeción magnética y acoplamientos automatizados redujeron aún más el tiempo de preparación al permitir la sujeción sin herramientas y la conexión simultánea de utilidades como agua, aire, hidráulica y circuitos eléctricos.

El desarrollo reciente ha enfatizado la automatización y la modularidad. Los proveedores ahora ofrecen sistemas para carga horizontal y vertical, mesas de transporte de empuje y tracción, rotadores de moldes, acoplamientos de eyectores y equipos de transferencia integrados para flujos de trabajo totalmente o semiautomatizados.

Descripción técnica

Los equipos para cambio de moldes se entienden mejor como un sistema de cambio integrado más que como una sola máquina. Una instalación completa puede incluir los siguientes elementos:

• Abrazaderas para moldes para asegurar la herramienta al plato o soporte
• Carros o cambiadores de moldes para transporte y preparación
• Mesas de transferencia o lanzaderas para carga lateral y posicionamiento preciso
• Acoplamientos rápidos para conexiones de agua, aire, hidráulica y eléctrica
• Sistemas de seguridad y control para supervisar la secuencia y prevenir desalineaciones o exposición del operador

Principio de funcionamiento

Una secuencia típica de cambio es:

1. El siguiente molde se prepara en un carro, mesa o interfaz de almacenamiento mientras la máquina sigue funcionando.
2. Las utilidades del proceso y las interfaces del eyector se desconectan mediante acoplamientos de liberación rápida o automáticos.
3. El molde instalado se desbloquea y se retira mediante movimiento de empuje-tracción, carro, riel o asistido por grúa.
4. El molde de reemplazo se alinea, se inserta y se sujeta.
5. Las conexiones de utilidades se restablecen y la máquina reanuda la producción.

Rangos de rendimiento comunes

Aunque los valores exactos dependen del tamaño de la máquina y la masa de herramientas, las descripciones de productos de la industria y las notas de aplicación indican varios puntos de referencia prácticos:

• Tiempos de ciclo de sujeción magnética: aproximadamente 0,5 a 4,5 segundos para acciones de sujeción y liberación en algunos sistemas.
• Mesas de cambio de moldes y soportes giratorios: pueden posicionar un molde seleccionado en menos de 10 segundos en ciertas configuraciones.
• Flujos de trabajo de cambio rápido: a menudo reducen el intercambio de moldes de una hora o más a unos minutos, dependiendo del peso del molde, las utilidades y el nivel de automatización.
• Cambio de varilla eyectora: un ejemplo informa que una máquina de moldeo por inyección de 100 toneladas reduce el intercambio de varilla eyectora de 1 minuto 6 segundos a 8 segundos.

Características de ingeniería

Los equipos para cambio de moldes deben equilibrar rigidez, precisión de alineación y control de movimiento. Las principales preocupaciones de diseño incluyen:

• Capacidad de carga, que puede variar desde carros compactos para herramientas más pequeñas hasta transportadores de servicio pesado para moldes y troqueles de varias toneladas.
• Precisión posicional, especialmente para alineación repetible del plato y reconexiones de utilidades.
• Consistencia de la fuerza de sujeción, crítica para prevenir rebabas y mantener la calidad de la pieza durante ciclos de inyección de alta presión.
• Interbloqueo de seguridad, incluyendo límites de movimiento, detección de presencia y lógica de bloqueo para protección del personal.

Tipos y variaciones

Aplicaciones y usos

Los equipos para cambio de moldes se utilizan donde la producción depende de cambios frecuentes de herramientas y un rápido retorno a la producción.

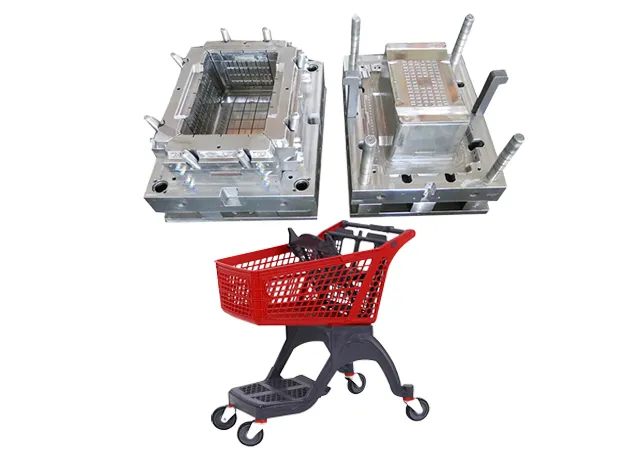

• Moldeo por inyección es la aplicación más grande y directa, especialmente en componentes automotrices, bienes de consumo, cierres de embalaje, dispositivos médicos y piezas técnicas donde las familias de piezas cambian con frecuencia.
• Moldeo por soplado las instalaciones usan sistemas de cambio rápido de moldes para reducir el tiempo de inactividad en la producción de botellas, contenedores y piezas huecas, particularmente donde las dimensiones del producto o los acabados de cuello varían a menudo.
• Fundición a presión las operaciones usan equipos de cambio similares porque la masa de las matrices, las demandas de alineación y las conexiones de enfriamiento hacen que el intercambio manual sea lento y peligroso.
• Estampado y conformado de metales a menudo comparten la misma familia de tecnología, especialmente donde los carros montados en rieles, las lanzaderas y las abrazaderas rápidas se adaptan de la práctica del procesamiento de plásticos.
• Moldeo de formas EPS y EPP también pueden usar marcos de cambio rápido y configuraciones de lanzadera para soportar transiciones frecuentes de productos y tiradas de alto volumen.

Un caso de uso inadecuado es plantas de tiradas muy largas y producto único con cambios de herramientas poco frecuentes; en tales entornos, el costo de la automatización completa puede ser más difícil de justificar porque el equipo permanece subutilizado.

Innovaciones tecnológicas y automatización

La automatización ha transformado los equipos para cambio de moldes de una ayuda de manejo en un componente del sistema de producción. Las innovaciones actuales incluyen:

• Secuenciación de sujeción programable con sensores e interbloqueos para operación repetible.
• Carros automáticos para moldes que preparan e intercambian herramientas sin dependencia de montacargas.
• Ensamblajes de acoplamiento múltiple que conectan circuitos de agua, aire e hidráulicos en una sola acción.

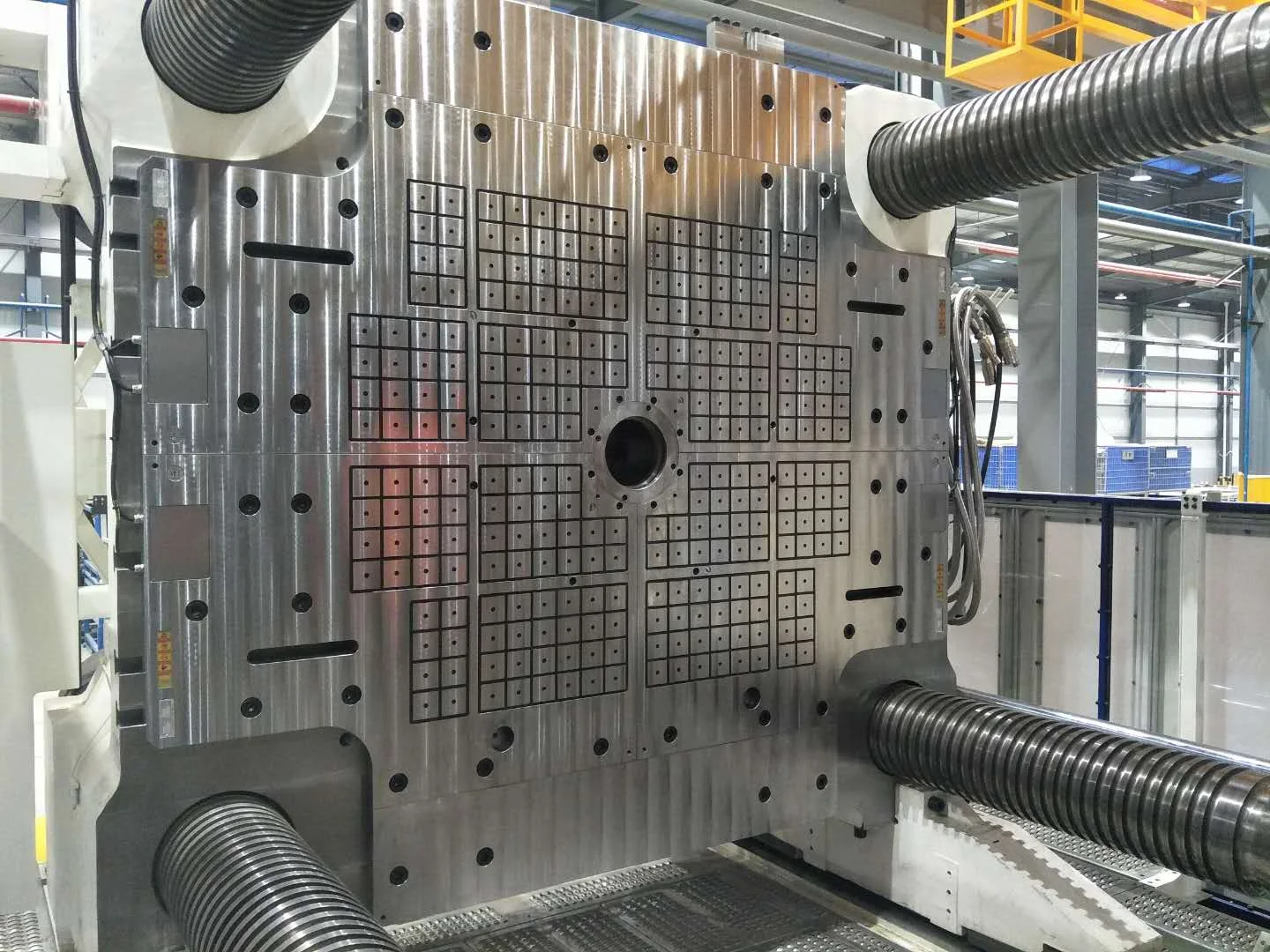

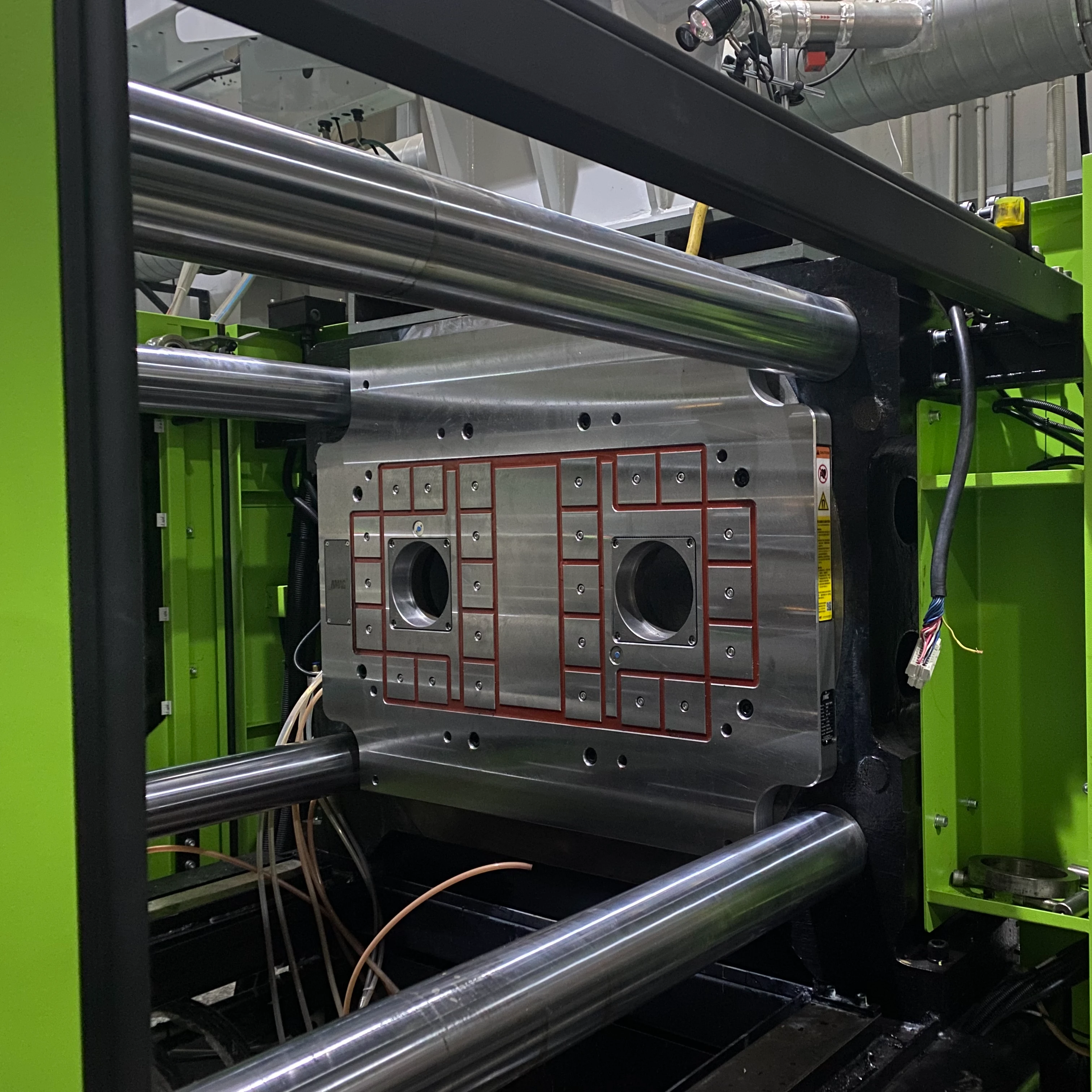

• Sistemas de plato magnético que eliminan la necesidad de tornillos y reducen el desgaste de la herramienta por fijaciones repetidas.
• Rotadores y volteadores que reorientan de forma segura moldes grandes sin manipulación manual guiada por grúa.

Estas innovaciones respaldan la integración de Industria 4.0 al hacer que los cambios sean medibles, trazables y programables. En instalaciones de gama alta, la secuencia de cambio de molde puede vincularse a recetas de máquina, identificación de herramientas y lógica de mantenimiento preventivo.

Aspectos ambientales y de sostenibilidad

Los equipos para cambio de moldes contribuyen a la sostenibilidad principalmente a través de la eficiencia más que de la sustitución directa de materiales.

• Reducción del desperdicio de energía: los cambios más cortos reducen el tiempo que las máquinas pasan en ralentí, calentamiento o esperando en estados no productivos.
• Menor generación de desperdicios: una preparación más rápida y consistente puede reducir los rechazos de arranque y las pérdidas por purga, especialmente en cambios de color o resina.
• Menos uso de montacargas y gruas: el manejo automatizado reduce el uso de energía auxiliar y disminuye los riesgos de tráfico en las instalaciones.
• Mejor utilización de recursos: la producción de alta mezcla puede gestionarse sin sacrificar la productividad de los activos, lo que apoya una fabricación más flexible y potencialmente menor inventario.

El intercambio ambiental es que los sistemas altamente automatizados requieren más equipo de capital, hardware de control y mantenimiento. Para plantas con baja frecuencia de cambios, el beneficio de sostenibilidad puede estar limitado por el subuso del sistema instalado.

Impacto económico y en el mercado global

Los equipos para cambio de moldes se han vuelto económicamente significativos porque afectan directamente la disponibilidad, la eficiencia laboral y el tiempo de inactividad relacionado con cambios. En la fabricación competitiva de plásticos, donde los márgenes suelen ser sensibles a la utilización de máquinas, una reducción en el tiempo de preparación puede mejorar materialmente el rendimiento y el retorno del capital.

El mercado global está moldeado por tres factores de demanda:

• Ciclos de vida de productos más cortos, que obligan a cambios de molde más frecuentes.
• Presiones laborales y de seguridad, que fomentan el manejo mecanizado.
• Inversión en automatización, especialmente en regiones y sectores enfocados en producción de alta mezcla y bajo volumen.

Los proveedores en el campo suelen especializarse por tecnología de sujeción, sistema de transporte o aplicación a máquinas. Los ejemplos incluyen sistemas de sujeción hidráulica y magnética, carros para moldes, mesas giratorias y plataformas completas de cambio rápido de moldes llave en mano.

Desafíos actuales e innovaciones

Varios desafíos de ingeniería y operativos continúan dando forma al desarrollo de productos:

• Compatibilidad entre marcas de máquinas y geometrías de platos sigue siendo un problema común de integración.
• Alineación de precisión es crítica porque incluso pequeñas desubicaciones pueden causar fugas, desgaste o mala calidad de la pieza.
• Fiabilidad de la conexión de utilidades debe mantenerse bajo ciclos repetidos y exposición a contaminación.
• Capacitación del operador sigue siendo importante incluso en sistemas automatizados porque los cambios involucran funciones mecánicas, hidráulicas y de control coordinadas.

Las tendencias actuales de innovación incluyen:

• Sistemas modulares que pueden escalarse de instalaciones semiautomáticas a totalmente automatizadas.
• Carros de transporte eléctricos para movimiento más silencioso y limpio de moldes pesados en entornos de planta.
• Lógica de seguridad y diagnósticos mejorados que reducen el riesgo de enganche parcial de la abrazadera o movimiento mal secuenciado.
• Interfaces estandarizadas de cambio rápido que acortan el tiempo de puesta en marcha y mejoran la portabilidad entre máquinas.

Perspectivas futuras

Es probable que los futuros equipos para cambio de moldes se orienten hacia diseños más integrados con datos, eficientes en energía y basados en plataformas. Se espera que los desarrollos más importantes incluyan:

• uso más amplio de verificación de sujeción rica en sensores
• más sistemas de transporte eléctricos y alimentados por batería
• acoplamiento automático de utilidades más rápido
• integración más estrecha con software de MES y planificación de producción
• sistemas más modulares que puedan redeployarse en plataformas de máquinas con mínima adaptación

A medida que los procesadores de plásticos enfrentan mayor variabilidad de demanda, los equipos para cambio de moldes seguirán siendo un habilitador estratégico de la fabricación ágil. Su valor será mayor donde se intersecten cambios frecuentes, alto costo de herramientas y requisitos estrictos de tiempo de actividad.

Resumen

Los equipos para cambio de moldes mejoran la velocidad, seguridad y repetibilidad del intercambio de moldes en el procesamiento de plásticos al combinar funciones de sujeción, transporte, alineación y conexión de utilidades en un sistema coordinado. Sus formas principales incluyen sistemas de sujeción mecánicos, hidráulicos y magnéticos, junto con carros, lanzaderas y mesas de transferencia, y su valor más fuerte radica en operaciones de alta mezcla donde la reducción del tiempo de inactividad se traduce directamente en ganancias de productividad.
