簡介
Injection molding machines for composites 是專門用於塑造聚合物基複合材料（包括纖維增強 thermoplastics、熱固性材料和多材料系統）的 presses，可將其製成具有高重複性和相對較短週期的成品零件。在實務中，該術語涵蓋兩個密切相關的設備系列：經改裝以處理填充和纖維增強化合物的傳統 injection molding machines，以及專為 RTM、RIM、HP-RTM、infusion 和 injection/compression molding 等製程而建置的複合材料射出系統。
這些機器之所以重要，是因為它們能以工業規模、自動化、尺寸一致性，以及比許多傳統複合材料製造路線更少的後處理，生產複合材料零件。其發展受到汽車、電氣、工業和消費應用對輕量化結構元件的需求，以及朝向節能電動驅動、多材料加工和更高製程控制的廣泛轉變所驅動。可持續性壓力也正在塑造此細分市場，因為複合材料成型必須在減重和零件整合與廢料處理、纖維回收及生命終期可回收性等挑戰之間取得平衡。
歷史與發展
早期的射出成型機械是為 thermoplastics 開發的，但隨著產業尋求更強、更硬且更耐熱的模製零件，複合材料加工隨之擴展。隨著時間推移，幾個里程碑塑造了現今的細分市場：
- 熱固性與樹脂射出系統 因反應成型路線（如 RIM 與 RTM）而出現，使得以將反應性樹脂射入封閉模具而非手工鋪疊層的方式生產增強零件成為可能。
- 高壓與混合 presses 實現對射出、鎖模與冷卻更精確的控制，提升纖維增強 thermoplastics 與多材料零件在量產中的可行性。
- 射出/壓縮與包覆成型製程 擴大了複合材料可用的設計範圍，特別是需要更好纖維定向控制、更低孔隙率與改善表面光潔度的結構零件。
近期發展在自動化、伺服液壓與全電動驅動以及製程監控方面特別強勁，供應商日益提供針對雙材料、三明治結構與複合材料包覆成型應用而設計的機器。
關鍵特性與技術概觀
複合材料適用射出機與標準塑膠 presses 的差異在於如何管理材料黏度、纖維完整性、模具填充、排氣以及固化或結晶行為。對於熱塑性複合材料，機器必須塑化並射出複合顆粒或粒料，同時盡量減少纖維斷裂；對於熱固性與反應系統，則必須在固化開始前精確計量、混合並射出反應性樹脂。
核心機器元件
- 射出單元：塑化熱塑性複合材料原料，或為熱固性與 RIM/RTM 式製程計量反應性樹脂系統。
- 鎖模單元：在所需壓力下維持模具閉合，這對增強零件、厚截面與多腔模具尤其重要。
- Control system：調節溫度、壓力、射出量、射出速度與模具計時；先進系統還能管理脫氣、多階段灌注與可變比例計量。
- 自動化介面：通常整合機器人、預型件處理、嵌件裝載與零件取出，以實現可重複的複合材料生產。
典型製程參數
對於許多聚合物複合材料射出路線，原料在加工前需乾燥；一項技術概觀指出乾燥時間為 2–3 小時、塑化溫度約 230–250 °C、塑化週期 15–20 秒，以及頂出前模具冷卻 40–50 秒。這些數值會隨樹脂化學性、纖維含量、零件厚度與 tooling 設計而有很大差異。
對於複合材料回收與再加工線中的離心脫水或上游造粒準備，殘留水分目標通常很低，工業系統通常目標在低個位數百分比或以下，再進行最終乾燥；確切基準取決於聚合物與增強材料類型。在複合材料射出線中，水分控制仍至關重要，因為殘留水分可能導致孔隙、噴霜、水解與表面缺陷。
性能基準與操作範圍
- 產量：用於複合材料零件的標準工業機器，在學術生物複合材料加工案例中可處理高達約 1.1 kg 的零件，而專用 RTM/灌注系統可支援更大的樹脂輸送，包括單一複合材料系統範例中可程式化灌注高達 1200 kg。
- 鎖模力：複合材料適用機器從相對小型 presses 橫跨至大型雙板系統；商用複合材料導向平台在多組件配置中約提供 45 至 650 噸，而當模具面積或模腔尺寸較大時，則使用更大的雙板 presses。
- 機器架構：常見佈局包括臥式、立式、雙板、肘節式與多射出系統，每種皆依零件幾何、嵌件處理、模具尺寸與材料組合需求選擇。
- 比能耗：全電動系統通常比傳統 hydraulic presses 耗能更低，而混合機則在能效與高鎖模力或射出力之間尋求平衡；實際耗能取決於工作週期、零件質量與保壓需求。
類型與變體
| 類型 | 在複合材料加工中的主要角色 | 典型優勢 | 典型限制 |
|---|---|---|---|

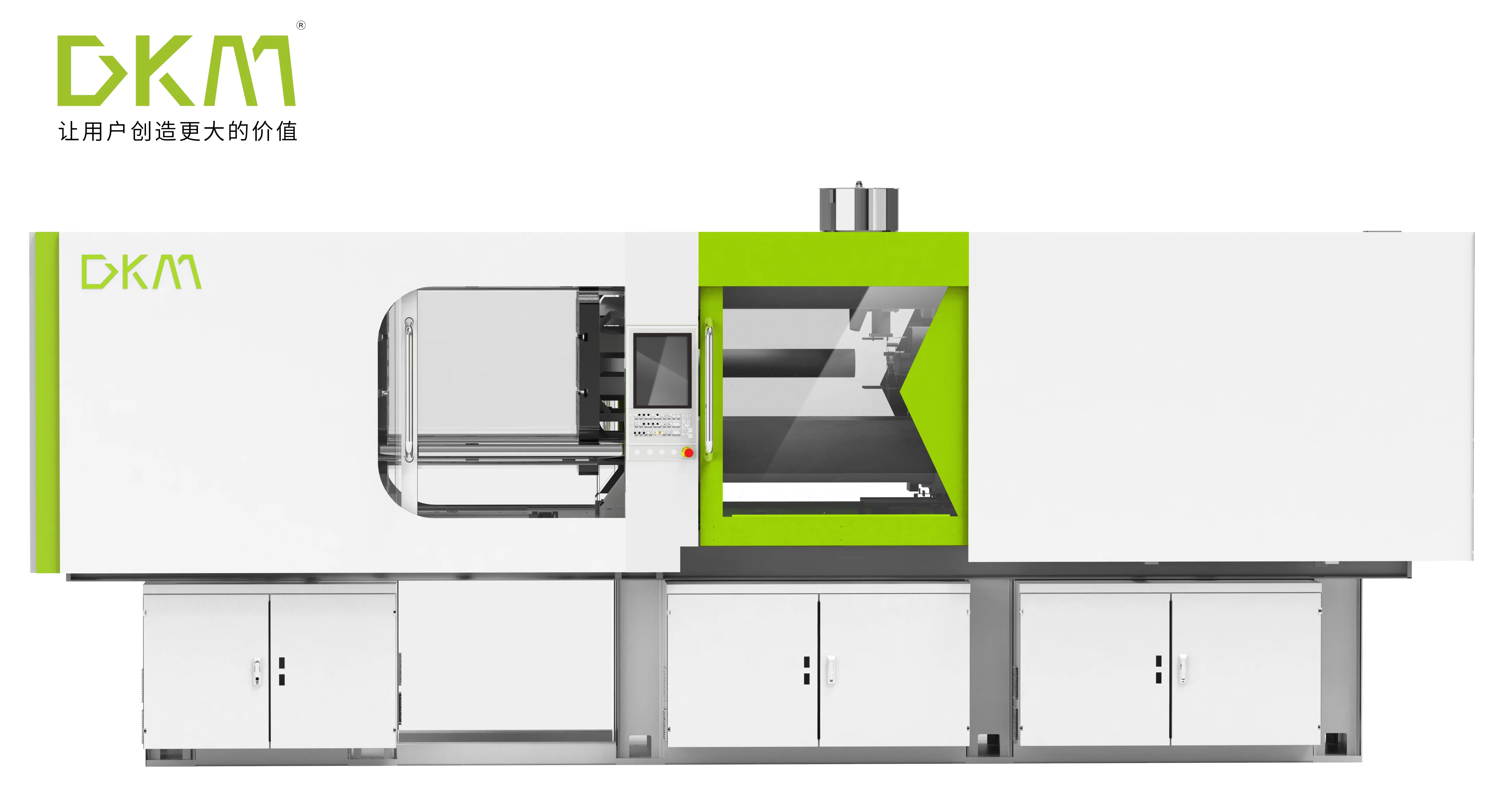

| 熱塑性 injection molding machines | 加工纖維填充或短纖維熱塑性複合材料 | 高生產力、自動化、良好重複性 | 纖維斷裂風險、定向引起的各向異性 |
| 熱固性射出 / 樹脂射出機 | 計量並射出反應性樹脂系統 | 適用於高溫或固化複合材料零件 | 固化計時關鍵；製程窗口可能狹窄 |
| RTM / HP-RTM 機 | 將樹脂射入含有預型件的封閉模具中 | 適用於結構複合材料與基於預型件的零件 | Tooling 與製程控制資本密集 |
| RIM 機 | 將反應性組分混合並射入模具 | 適用於大型、複雜、低密度零件 | 材料系統較為專用 |

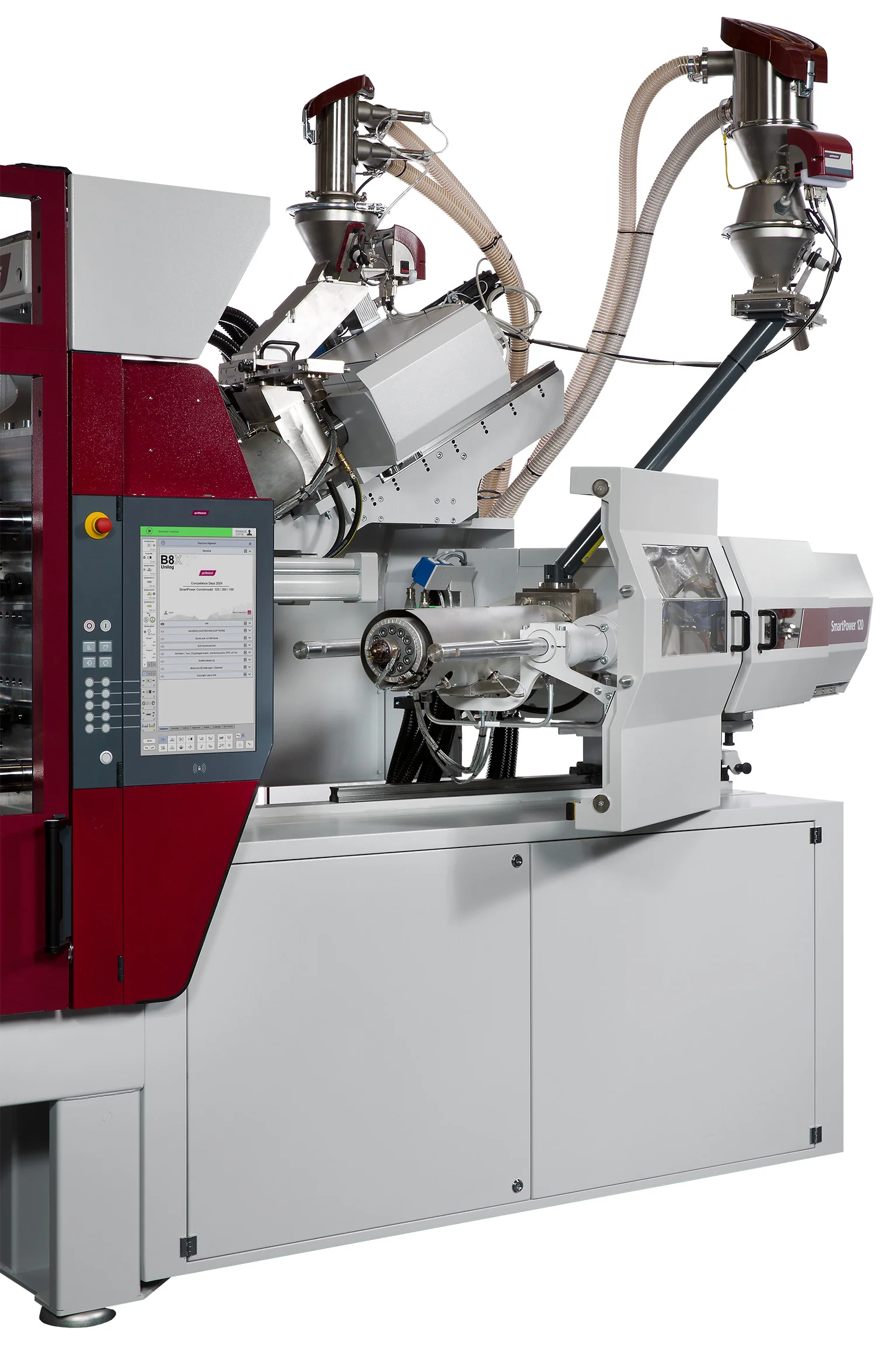

| 多材料 / 包覆成型機 | 將複合材料基材與表皮、密封件或功能層結合 | 實現零件整合與混合結構 | 製程協調與黏著控制要求高 |

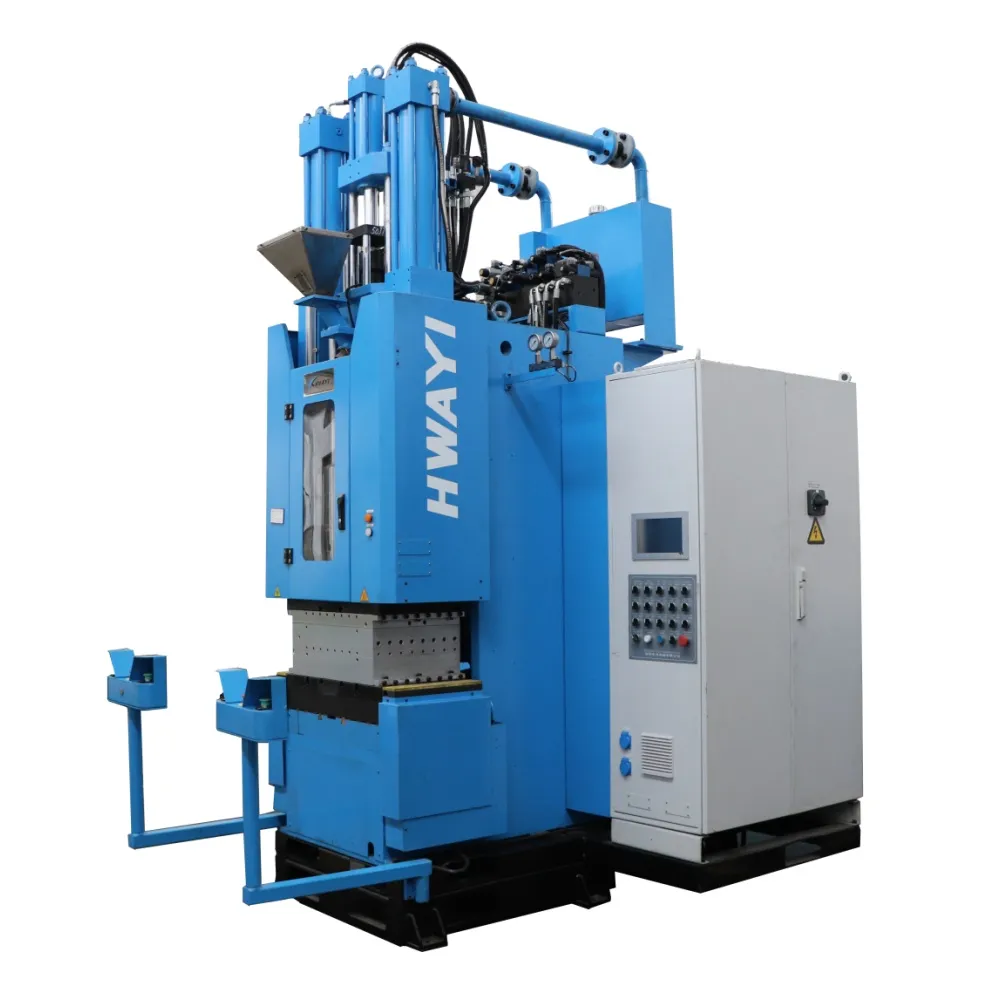

| 立式射出機 | 協助嵌件成型與預型件放置 | 較易進行重力輔助嵌件處理 | 較少用於大型結構零件 |
| 雙板機 | 以較小機器 footprint 支援大型模具 | 適合大型零件生產，空間緊湊 | 較高 tooling 與機器複雜度 |
部分製造商特別強調複合材料適用配置，例如針對高要求應用提供多射出、全液壓、混合、立式無拉桿與雙板 presses。
應用與用途
複合材料適用射出成型用於設計者需要結合輕量、剛性、尺寸精度與量產可製造性的場合。

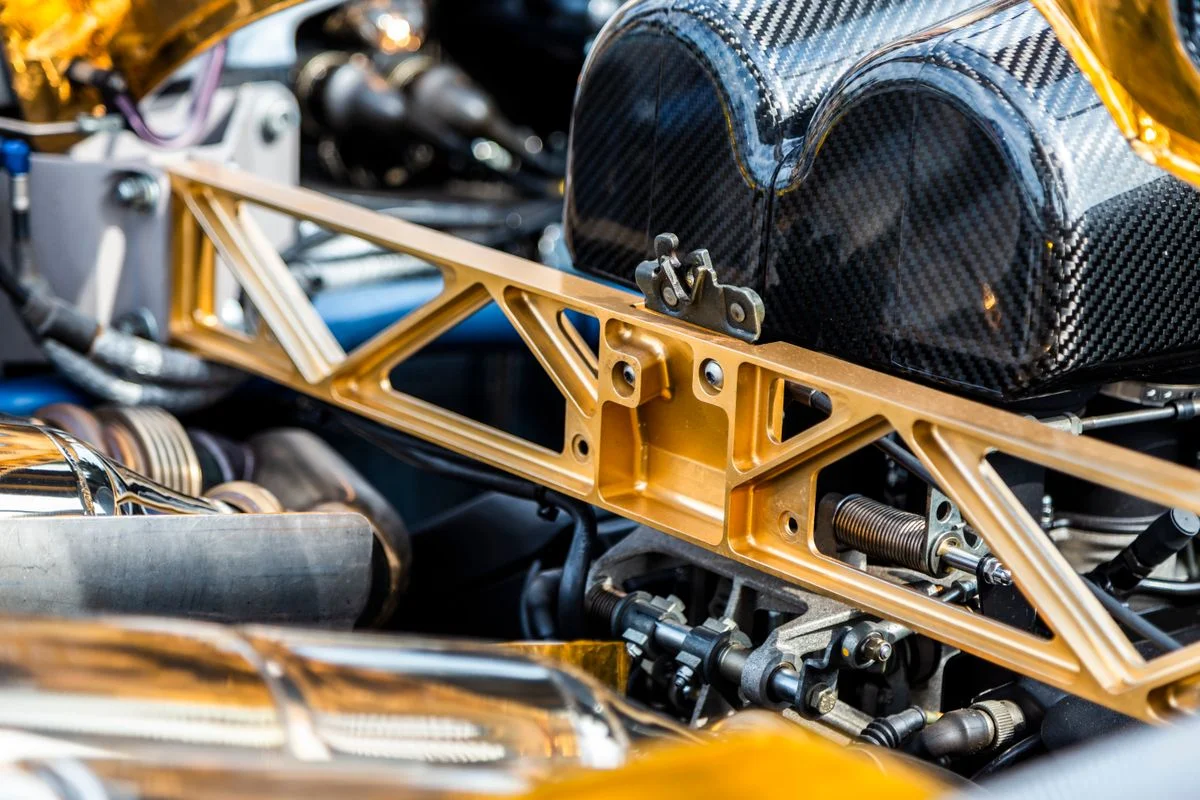

- 汽車：托架、引擎蓋、空氣進氣組件、座椅殼體、結構支撐與內裝模組很常見，因為複合材料成型可在保持剛性的同時減輕質量。
- 電氣與電子：外殼、連接器本體、開關設備組件與絕緣零件受益於尺寸穩定性與電氣性能。
- 工業設備：夾具、篩網、定心器、托架、機器蓋與耐磨外殼適合在需要耐腐蝕性與剛性的場合使用複合材料成型。
- 航空航天與國防：內部結構、支撐、托架與輕量化模組在需要重複性的情況下使用複合材料射出或射出/壓縮方法。
- 能源與公用事業：複合材料絕緣子、電纜配件與高壓零件使用專用熱固性或橡膠複合材料射出系統生產。
- 消費與運動用品：從工具到運動組件的輕量耐用產品，可利用複合材料增強來提升剛性與抗衝擊性。
不適合的用途是極低量、高度可變的客製化零件，因為模具成本與製程調校往往超過射出式複合材料生產的優勢。
工程原理與材料行為
複合材料射出成型受基質、增強材料與加工路徑交互作用所支配。纖維長度、纖維比例、熔體溫度、黏度與澆口設計均會影響最終機械性能。
重要的工程效應包括：
- 纖維定向：流動使纖維對齊，在某些方向增加剛性，同時在其他方向降低剛性。
- 纖維斷裂：過度螺桿剪切或激烈射出可能縮短纖維並降低增強效率。
- 孔隙形成：排氣不足、水分或浸潤不良可能產生孔隙。
- 熔接線與噴射：多澆口或薄壁填充中常見的缺陷，對結構零件尤為相關。
- 固化管理：在熱固性與反應系統中，零件窗口受罐期與固化動力學限制。
當目標是改善浸潤並降低純壓力驅動填充的缺陷敏感度時，射出/壓縮製程特別有價值。
技術創新與自動化
此細分市場日益受到伺服驅動液壓、全電動運動、機器人處理與多材料能力的影響。
關鍵創新包括：
- 射出壓縮成型：實現更好的纖維保存與更低內應力。
- 多材料與三明治成型：用於功能分級零件與成本效益高的結構表皮。
- 可程式化多階段灌注：適用於複雜 RTM 與 HP-RTM 零件。
- 機器人整合：用於預型件放置、嵌件裝載與脫模。
- 製程監控：透過壓力、溫度與流量感測提升重複性並減少廢料。
這些進展已使複合材料成型在量產中更可行，儘管經濟性仍高度取決於週期時間、零件價值與 tooling 攤提。
環境與可持續性方面
複合材料射出機主要透過輕量化、材料效率與零件整合貢獻可持續性。較輕的組件可在使用階段降低車輛與機械的能源消耗，而整合成型可減少組裝五金與二次加工。
同時，此產業面臨實際限制：
- 回收複雜度：纖維增強與熱固性系統高於一般 thermoplastics。
- 廢料與邊角料管理：尤其是已固化熱固性複合材料與混合材料零件較為困難。
- 能源使用：大型加熱模具、樹脂調節與多階段循環控制可能較高，儘管全電動與混合平台可改善效率。
可持續性進展很可能取決於可回收基質、可再加工複合材料、低能耗固化與數位製程最佳化。
經濟與全球市場影響
複合材料適用射出機在全球塑膠機械市場中佔據專門但策略性重要的利基。其價值主張在製造商需要每零件更高性能而非最低 tooling 或機器成本的場合最強。
市場需求受以下因素支持：
- 車輛電氣化以及由此產生的輕量化零件需求，
- 工業對耐腐蝕與尺寸穩定組件的需求，
- 電氣絕緣與安全關鍵應用的成長，
- 自動化複合材料生產單元的擴展。
由於 tooling 昂貴且製程開發並非易事，此細分市場集中在設計壽命穩定且年產量足以攤提資本成本的應用。製造商如 ENGEL、Sumitomo Heavy Industries、Billion 與專門複合材料設備公司提供具有複合材料導向能力的機器平台或製程系統，但此細分市場是應用特定的，而非由單一通用機器類別主導。
當前挑戰與創新
- 纖維長度保留 仍是短纖維熱塑性複合材料的主要挑戰。
- 製程窗口控制 對熱固性與反應性樹脂系統至關重要。
- 模具磨損與壽命 在存在磨蝕性纖維時可能受限。
- 尺寸穩定性 可能受各向異性收縮與殘留應力影響。
- 驗證與可追溯性 在汽車、航空航天與電氣領域日益被要求。
創新聚焦於更好的配混、預型件工程、模擬、自適應控制與閉環監控，以減少缺陷並提升再現性。
未來展望
複合材料 injection molding machines 的未來很可能由三個匯聚趨勢定義：
- 更多電動與混合機器平台：降低能耗並提升製程重複性。
- 複合材料預型件、嵌件與多材料層的更大整合：支援零件整合與更輕結構。
- 更高的 digitalization：包括感測器豐富的工具、資料驅動參數最佳化，以及安全關鍵市場的可追溯性。
在技術層面，最有前景的成長領域很可能是纖維增強 thermoplastics、HP-RTM、射出/壓縮成型與自動化混合零件生產，特別是製造商能以較高機器與 tooling 複雜度換取更低重量、更少組裝步驟與更好總系統性能的場合。
摘要
Injection molding machines for composites 是一類廣泛的設備，能實現增強、混合與反應性複合材料零件的工業生產。其重要性在於結合射出成型的形狀靈活性與複合材料的性能優勢，而持續的創新正穩步改善自動化、能源效率與製程控制。
