خطوط بثق للمواد الرغوية

مقدمة

خطوط البثق للمواد الرغوية هي أنظمة معالجة متكاملة تستخدم لتصنيع البلاستيك الرغوي المستمر مثل الألواح، والألواح السميكة، والأنابيب، والمقاطع، والخرز، والمنتجات الخفيفة المتخصصة. تجمع هذه الخطوط بين صهر البوليمر، وجرعات الغاز أو عامل النفخ، والتحكم في الضغط، وتوسع القالب، والتبريد، والمعايرة اللاحقة في عملية مستمرة واحدة، وتُستخدم على نطاق واسع لمنتجات مشتقة من PE، PP، PS، PET، PLA، TPU، وXPS/EPS.

في الممارسة العملية، يُعد بثق الرغوة أحد أهم الطرق لإنتاج هياكل بوليمرية خفيفة الوزن لأنه يمكن أن يقلل من استخدام المواد مع الحفاظ على الصلابة والتوسيد والعزل الحراري والقابلية للمعالجة. تتراوح مفاهيم الخطوط الحديثة من أنظمة اللولب المفرد للرغوات الأبسط إلى تكوينات التوأم اللولب/اللولب المفرد الترادفية لإنتاج الألواح عالية الإنتاج، مع أنظمة أحدث تستخدم ثاني أكسيد الكربون فوق الحرج أو النيتروجين كـ عوامل نفخ فيزيائية لتحسين النظافة وتوحيد الخلايا والتحكم في الكثافة.

تطورت التكنولوجيا من مناهج الرغوة الكيميائية السابقة نحو خطوط الرغوة الفيزيائية المهندسة بدرجة عالية مع تجانس أفضل للذوبان وذوبان الغاز وإدارة الضغط. يقدم الموردون الرائدون الآن منصات بثق الرغوة للتعبئة والتغليف وعزل البناء والتشكيل الحراري والتطبيقات الهندسية، وتشمل أولويات التطوير الحالية إنتاجًا أعلى واستهلاك طاقة محدد أقل وانبعاثات أقل وتوافق أوسع مع المواد المعاد تدويرها وأتمتة محسنة لاستقرار مورفولوجيا الخلايا.

التاريخ والتطوير

تطور بثق الرغوة كامتداد للبثق البلاستيكي التقليدي بمجرد أن تعلم المعالجون كيفية إذابة عامل نفخ في الذوبان وتوسيعه بطريقة محكومة عند القالب. كانت المنتجات الرغوية المبكرة تعتمد إلى حد كبير على البوليمرات السلعية مثل البوليسترين والبولي أوليفينات، مع عوامل الرغوة الكيميائية وتخطيطات معدات بسيطة نسبيًا.

كان أحد المعالم الرئيسية هو اعتماد بثق صفائح الرغوة الترادفي، حيث يُستخدم اثنان من الطاردات بالتسلسل: الأول للتلدين والخلط، والثاني للتبريد المتحكم به قبل التوسع. أصبح هذا الهيكل حلاً قياسيًا لصفائح رغوة PS عالية الإنتاج لأنه حسّن إدارة قوة الذوبان والبنية الخلوية بمعدلات إنتاج صناعية.

كان المعلم الثاني هو التحرك الواسع نحو الرغوة الفيزيائية بغازات مثل CO₂ أو N₂، غالبًا ما تُحقن تحت الضغط في الذوبان. سمح ذلك بمعالجة أنظف وحجم خلية أكثر اتساقًا وتطبيق أوسع على منتجات PET وPLA وTPU وPE وPP. ركز التطوير الأحدث على أنظمة ثاني أكسيد الكربون فوق الحرج ووحدات جرعات الغاز المدمجة التي يمكن تعديلها على خطوط الصفائح والألواح.

نظرة فنية عامة

تم تصميم خطوط بثق الرغوة حول متطلبات مركزية: يجب إذابة الغاز بشكل موحد في ذوبان البوليمر ثم توسيعه بطريقة محكومة عند انخفاض الضغط في القالب أو الأداة. لتحقيق ذلك، يجب أن يحافظ الخط على ضغط ذوبان كافٍ وتحكم دقيق في درجة الحرارة وملف زمن إقامة مستقر من خلال التلدين والخلط والتبريد والتشكيل.

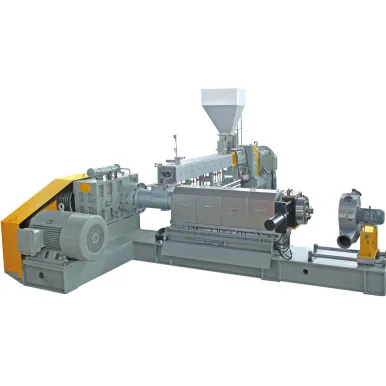

يشتمل خط بثق الرغوة النموذجي على الأنظمة الفرعية الرئيسية التالية:

• التغذية والتجفيف
• القياس والجرعات الجاذبية
• مجموعة الطارد أو الطارد الترادفي
• حقن الغاز ونظام التحكم في الضغط-<category-57></category-57>
• مضخة الذوبان، الفراغ، أو قسم التهوية حيث ينطبق
• قالب الرغوة، قالب الصفيحة، رأس المقطع، أو قسم تكوير الخرز
• وحدات المعايرة والتبريد والسحب واللف أو القطع

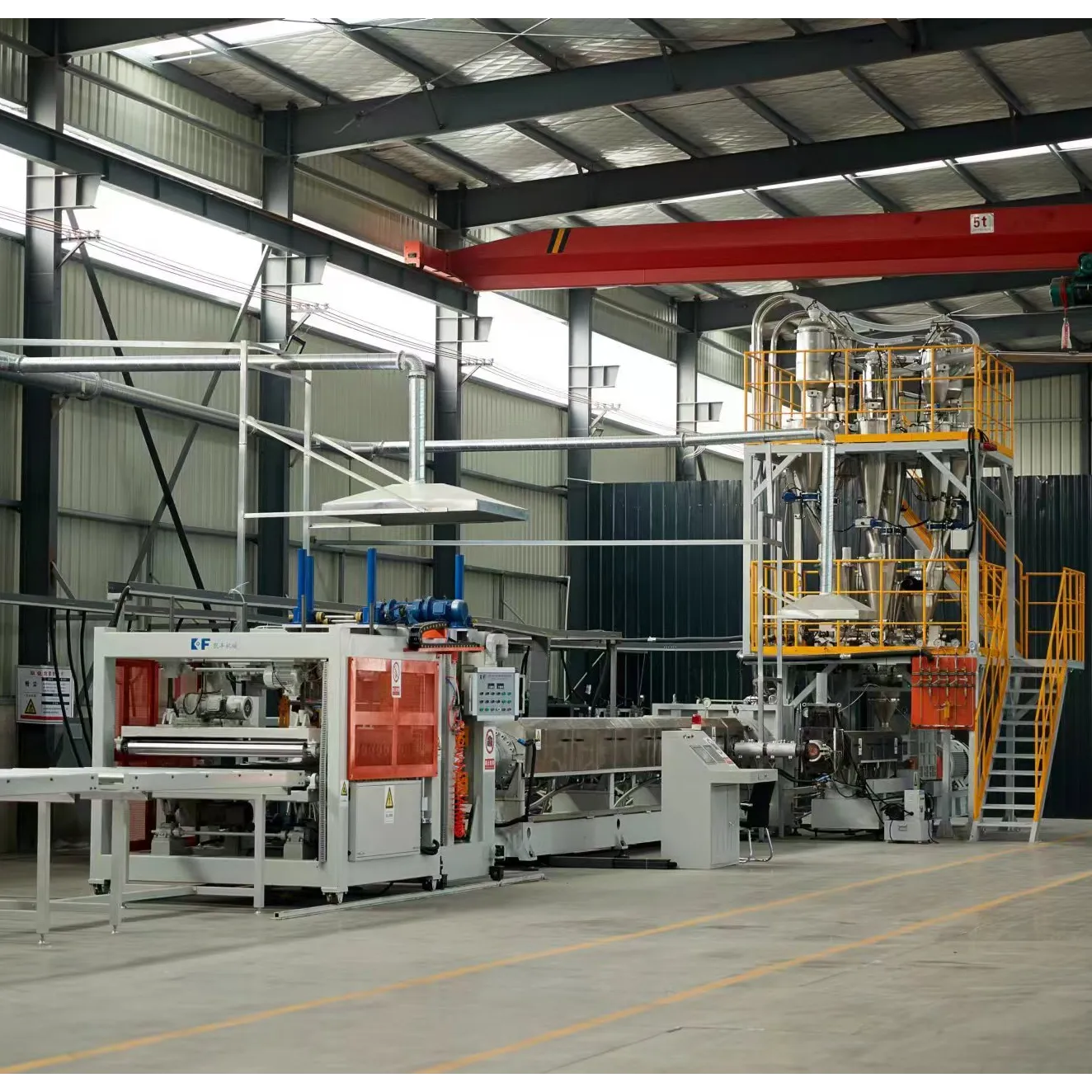

بالنسبة لإنتاج صفائح الرغوة، تكون الخطوط الترادفية شائعة بشكل خاص. يتعامل الطارد الأساسي مع الذوبان والخلط المكثف وتشتت المواد المضافة، بينما يقلل الطارد الثانوي من درجة حرارة الذوبان إلى نافذة الرغوة مع الحفاظ على الضغط. تساعد هذه التقسيم في العمل على تحسين التنوي والتصلب الناتج عن الإجهاد، وكلاهما يؤثر على حجم الخلية النهائي وجودة السطح.

تشمل الخصائص الهندسية والأداء النموذجية:

• نطاقات الإنتاج من حوالي 20 كجم/ساعة إلى 200 كجم/ساعة لأنابيب ومقاطع الرغوة، وحوالي 150 كجم/ساعة إلى 1500 كجم/ساعة لعائلات خطوط الصفائح الأكبر حسب التكوين.
• سرعات الخط المبلغ عنها لبعض أنظمة صفائح الرغوة تصل إلى 50 م/دقيقة.
• قدرة السماكة على بعض أنظمة الصفائح من حوالي 20 مم إلى 100 مم لمنتجات الرغوة الأكثر سمكًا.
• السعات القصوى على خطوط صناعية مختارة تصل إلى حوالي 1000 كجم/ساعة، وفي بعض التكوينات 1500 كجم/ساعة.
• غالبًا ما تفضل تصميمات الدوار أو اللولب القص العالي والخلط التوزيعي القوي في المرحلة الأولية، مع ضبط المرحلة الثانوية للتبريد بدلاً من الخلط العنيف.
• استخدام الطاقة المحدد يعتمد بشكل كبير على العملية؛ تهدف أنظمة الرغوة الحديثة عمومًا إلى تقليل الطاقة لكل كيلوغرام عن طريق خفض استخدام المواد في الجزء النهائي، لكن الاستهلاك الفعلي يختلف بشدة مع نوع البوليمر والإنتاج والمعدات المساعدة. تؤكد المصادر الفنية المقدمة على تحسينات الكفاءة بدلاً من معيار عالمي واحد.

تتطلب عمليات الرغوة الكيميائية ضغط ذوبان ودرجة حرارة كافيين لتحلل العامل والاحتفاظ بالغاز المتولد في المحلول حتى التوسع. تشير إرشادات الصناعة إلى أنه يمكن تكييف العديد من الطاردات ذات اللولب المفرد إذا تم تصميم اللولب والتهوية وملف الضغط بشكل صحيح، مع نسب L:D غالبًا حوالي 24:1 إلى 30:1 وضغوط ذوبان أعلى مطلوبة مع ارتفاع درجة حرارة المعالجة.

الأنواع والاختلافات

يؤثر اختيار المواد بشدة على تكوين الآلة. يرتبط PS ارتباطًا وثيقًا ببثق الصفائح الترادفي، بينما يُستخدم PE وPP على نطاق واسع لمنتجات التوسيد والعزل. أصبح PET وPLA حاضرين بشكل متزايد في أنظمة صفائح الرغوة الحديثة بسبب متطلبات التخفيف والتشكيل الحراري والاستدامة.

التطبيقات والاستخدامات

تخدم خطوط بثق الرغوة مجموعة واسعة من القطاعات الصناعية، مع تكييف تكوين الآلة مع المنتج النهائي:

• التعبئة والتغليف: صفائح رغوة PE وPP، صواني الطعام، التوسيد الواقي، وصفائح الرغوة القابلة للتشكيل الحراري للسلع الاستهلاكية.
• البناء والتشييد: ألواح XPS، صفائح العزل، عزل الأنابيب والمقاطع، ومنتجات الحواجز الحرارية.
• السيارات والنقل: مكونات داخلية خفيفة الوزن، عزل صوتي، وإدراجات واقية.
• التشكيل الحراري والتحويل: صفائح الرغوة للصواني والصدفات والتغليف المشكل.
• الصناعة واللوجستيات: ملء الفراغات، حماية الحواف، توسيد المنصات، وامتصاص الصدمات.
• المنتجات الاستهلاكية: الحصائر، الصفائح المترابطة، الصفائح المصفحة، ومواد الراحة.

أحد التطبيقات الأقل ملاءمة هو المكونات الهيكلية عالية الحرارة، لأن معظم منتجات بثق الرغوة القياسية مُحسّنة للكثافة المنخفضة أو العزل أو التوسيد بدلاً من التحمل المستمر للحمل عند درجة حرارة مرتفعة. في تلك الحالات، تكون رغوات اللدائن الهندسية أو عمليات المركبات البديلة أكثر ملاءمة عادةً.

الابتكارات التكنولوجية والأتمتة

ركز التقدم الأخير في بثق الرغوة على الرغوة الفيزيائية وجرعات ثاني أكسيد الكربون فوق الحرج والتوصيف الدقيق لدرجة حرارة الذوبان. تعمل هذه التقنيات على تحسين توحيد الخلايا وتقليل المحتوى الكيميائي المتبقي ودعم التحكم الدقيق في الكثافة، خاصة في إنتاج PET وPLA والصفائح الدقيقة الخلوية.

تتوسع الأتمتة أيضًا عبر الخط:

• التحكم في التغذية الجاذبية يثبت نسب البوليمر والمواد المضافة.
• التحكم المغلق الحلقة في الضغط ودرجة الحرارة يحسن ذوبان الغاز واتساق التنوي.
• مضخات الذوبان وإدارة الفراغ تساعد في فصل تقلبات اللولب عن القالب.
• مراقبة الخط الرقمي تدعم تغييرات الوصفات بشكل أسرع وتتبع الجودة.

يقدم بعض الموردين الآن خطوطًا يمكنها التبديل بين إنتاج الصفائح الصلبة والرغوية، أو بين درجات الرغوة المختلفة، مع تقليل وقت التغيير. هذه المرونة مهمة استراتيجيًا للمعالجين الذين يخدمون كلاً من التغليف السلعي والتطبيقات الهندسية ذات القيمة الأعلى.

الجوانب البيئية والاستدامة

يتوافق بثق الرغوة بطبيعته مع تقليل المواد لأن الهياكل الرغوية توفر سماكة أو صلابة أو عزلًا مفيدًا بكتلة بوليمر أقل من البدائل الصلبة. يمكن أن يقلل ذلك من الطلب على المواد الخام ويقلل من وزن النقل، خاصة في التغليف والبناء.

يعتمد أداء الاستدامة بشكل كبير على اختيار العملية:

• الرغوة الفيزيائية بـ CO₂ أو N₂ أنظف عمومًا من الرغوة الكيميائية لأنها تتجنب بقايا التحلل ويمكن أن تبسط التحكم في الانبعاثات.
• استخدام المواد المعاد تدويرها ممكن في العديد من خطوط المنتجات الرغوية، خاصة أنظمة PE وPS، على الرغم من أن استقرار الذوبان والتلوث وإدارة الرائحة تظل قيودًا مهمة.
• البوليمرات الحيوية أو القابلة للتحلل الحيوي مثل PLA تُستخدم الآن على خطوط صفائح رغوة مختارة، مما يدعم استراتيجيات المنتجات منخفضة الكربون حيث تتوافق متطلبات الأداء.
• تقليل النفايات يتحسن عندما يقلل هيكل الخلايا المستقر من الإنتاج غير المطابق للمواصفات وعندما يتم دمج إعادة تدوير التشذيب اللاحق وحواف القطع في الخط.

في الوقت نفسه، يجب تقييم ادعاءات الاستدامة بعناية: يمكن أن تكون المنتجات الرغوية صعبة إعادة التدوير عند إدخال هياكل متعددة الطبقات أو صفائح مصفحة أو تلوث، وبعض أنظمة عوامل النفخ تتطلب ضوابط أمان صارمة.

التأثير الاقتصادي والسوق العالمي

تحتل خطوط بثق الرغوة موقعًا مهمًا في سوق آلات البلاستيك العالمية لأنها تخدم قطاعات التغليف والعزل والتخفيف باستفادة مادية عالية نسبيًا. في العديد من التطبيقات، يمكن لمنتج رغوي مصمم جيدًا أن يقلل من استهلاك البوليمر مع الاستمرار في تقديم الأداء الوظيفي المطلوب، مما يدعم التنافسية من حيث التكلفة.

يؤكد الموردون الصناعيون على نطاق الإنتاج ومرونة العملية كمعايير شراء رئيسية. تتراوح سعات الخطوط التجارية المبلغ عنها من أنظمة مدمجة حوالي 20–200 كجم/ساعة للمقاطع والأنابيب إلى أنظمة صفائح عالية الإنتاج عند 1000 كجم/ساعة أو أكثر، مما يسمح للمعالجين بمطابقة استثمار الخط مع الطلب المحلي ومزيج المنتجات.

أصبح السوق أيضًا أكثر تخصصًا. يختلف الموردون حسب معمارية الآلة وتقنية معالجة الغاز والتركيز على المنتج، مع التركيز على صفائح رغوة PS للبعض، وألواح رغوة PET أو PLA لآخرين، ومواد تغليف EPE/EPP لآخرين. يميل هذا التخصص إلى مكافأة المعالجين الذين يدمجون خبرة التركيب وتصميم القوالب وقدرة التحويل اللاحق.

التحديات الحالية والابتكارات

يظل بثق الرغوة متطلبًا تقنيًا لأن التقلبات الصغيرة في درجة الحرارة أو الضغط أو جرعة الغاز يمكن أن تنتج عيوبًا مرئية مثل حجم الخلايا غير المتجانس أو الانهيار أو الانكماش أو عدم انتظام الجلد أو انجراف الكثافة. التحدي حاد بشكل خاص في خطوط الصفائح منخفضة الكثافة وعالية الإنتاج.

تشمل التحديات الصناعية الرئيسية:

• استقرار الخلايا عند سرعات خط أعلى
• إدارة قوة الذوبان للمنتجات الرقيقة أو منخفضة الكثافة جدًا
• توافق إعادة التدوير دون تدهور سلوك الرغوة
• سلامة العملية للغازات عالية الضغط وعوامل النفخ القابلة للاشتعال في بعض الأنظمة
• تحسين الطاقة عبر التجفيف والتبريد والبثق والمعالجة اللاحقة

يتجه الابتكار نحو تصميم لولب أفضل ودقة جرعات غاز محسنة والتحكم المتقدم في التنوي والتكامل الأوثق بين محاكاة العملية وتشغيل الخط. تهدف هذه التطورات إلى توسيع نافذة العملية وجعل بثق الرغوة أكثر موثوقية للبوليمرات الصعبة مثل PET وPLA.

النظرة المستقبلية

من المرجح أن يتشكل مستقبل خطوط بثق الرغوة من خلال ثلاث اتجاهات متقاربة: التخفيف والمواد المستدامة والأتمتة. يجب أن يستمر الطلب على المواد منخفضة الكثافة في التغليف والعزل في دعم الاستثمار في خطوط الصفائح والألواح عالية الإنتاج.

تقنيًا، الاتجاه الأكثر أهمية هو الاستخدام الأوسع لـ الرغوة الفيزيائية وأنظمة الغاز فوق الحرج، خاصة حيث يحتاج المعالجون إلى تركيبات أنظف وتحكم أدق في مورفولوجيا الخلايا أو التوافق مع البوليمرات الهندسية. يشير توسع معالجة رغوة PET وPLA أيضًا إلى اهتمام متزايد بمنتجات الرغوة التي يمكن أن تتناسب مع استراتيجيات الاقتصاد الدائري بشكل أوثق من المواد القديمة.

بمرور الوقت، من المرجح أن يصبح بثق الرغوة أكثر اعتمادًا على البيانات، مع تحكم مغلق الحلقة أوثق والصيانة التنبؤية وتحسين الوصفات لتحسين الاتساق وخفض الخردة. سيكون المعالجون الذين يمكنهم الجمع بين علم البوليمرات وخبرة الأدوات وإدارة الخط الرقمي في أفضل وضع للاستفادة من المرحلة التالية من التطوير.
