Líneas de extrusión para película plana y láminas

Introducción

Líneas de extrusión para película plana y láminas son sistemas integrados de procesamiento de polímeros que convierten resina termoplástica en productos planos continuos con espesor, ancho, calidad superficial y propiedades mecánicas estrictamente controlados. En la práctica, se sitúan en el centro de la producción moderna de envases, termoformado, óptica, técnica e industrial de láminas, y se construyen en torno a una extrusora, un cabezal plano, un chill-rodillo o pila de pulido con control de temperatura, y manipulación aguas abajo como recorte, bobinado, corte o apilado.

El límite entre película plana y lámina se define principalmente por el espesor: las fuentes de la industria suelen considerar productos por debajo de aproximadamente 0,25 mm como película, mientras que los productos más gruesos se clasifican como lámina, aunque algunos fabricantes utilizan distinciones comerciales más amplias según el uso final y la ruta de procesamiento. Estas líneas han evolucionado desde sistemas monocapa relativamente simples hasta plataformas altamente diseñadas capaces de coextrusión multicapa, distribución precisa de la masa fundida, medición en línea, control automatizado del cabezal y monitorización de calidad en bucle cerrado.

Su importancia técnica se equipara a su relevancia económica y de sostenibilidad. Las líneas modernas de película plana y láminas están diseñadas para reducir la demanda energética, mejorar la utilización de materiales, permitir el adelgazamiento y incorporar polímeros reciclados o de base biológica cuando el rendimiento del producto lo permite. El desarrollo futuro se centra en una mayor automatización, control digital de procesos, procesamiento a menor temperatura, mayor rendimiento y mejor compatibilidad con materias primas de economía circular.

Historia y desarrollo

La extrusión plana se desarrolló a partir de los primeros métodos de cabezal de ranura y calandrado utilizados para convertir termoplásticos en bandas continuas y material plano rígido. A medida que la demanda de polímeros se expandió después de mediados del siglo XX, las líneas dedicadas de láminas y película fundida se convirtieron en equipos industriales estándar en lugar de máquinas de propósito general adaptadas.

Tres hitos importantes configuraron la arquitectura moderna de la línea:

• La adopción del cabezal plano de ranura con geometría mejorada de distribución de masa fundida, que permitió producir bandas anchas con velocidad y espesor más uniformes a lo ancho de la lámina.
• La integración de la pila de pulido/enfriamiento de tres rodillos, que mejoró el acabado superficial, la estabilidad dimensional y el control de enfriamiento en comparación con los métodos de enfriamiento abierto anteriores.
• La transición a la coextrusión y sistemas de calidad en línea, permitiendo estructuras multicapa, capas de barrera, capas ópticas y pieles funcionales en un solo paso continuo.

El desarrollo más reciente se ha centrado en extrusoras de alto rendimiento, control automatizado de pernos del cabezal, escaneo de espesor en línea, dosificación gravimétrica y operación de línea basada en recetas para cambios más rápidos y producción más estable.

Descripción técnica

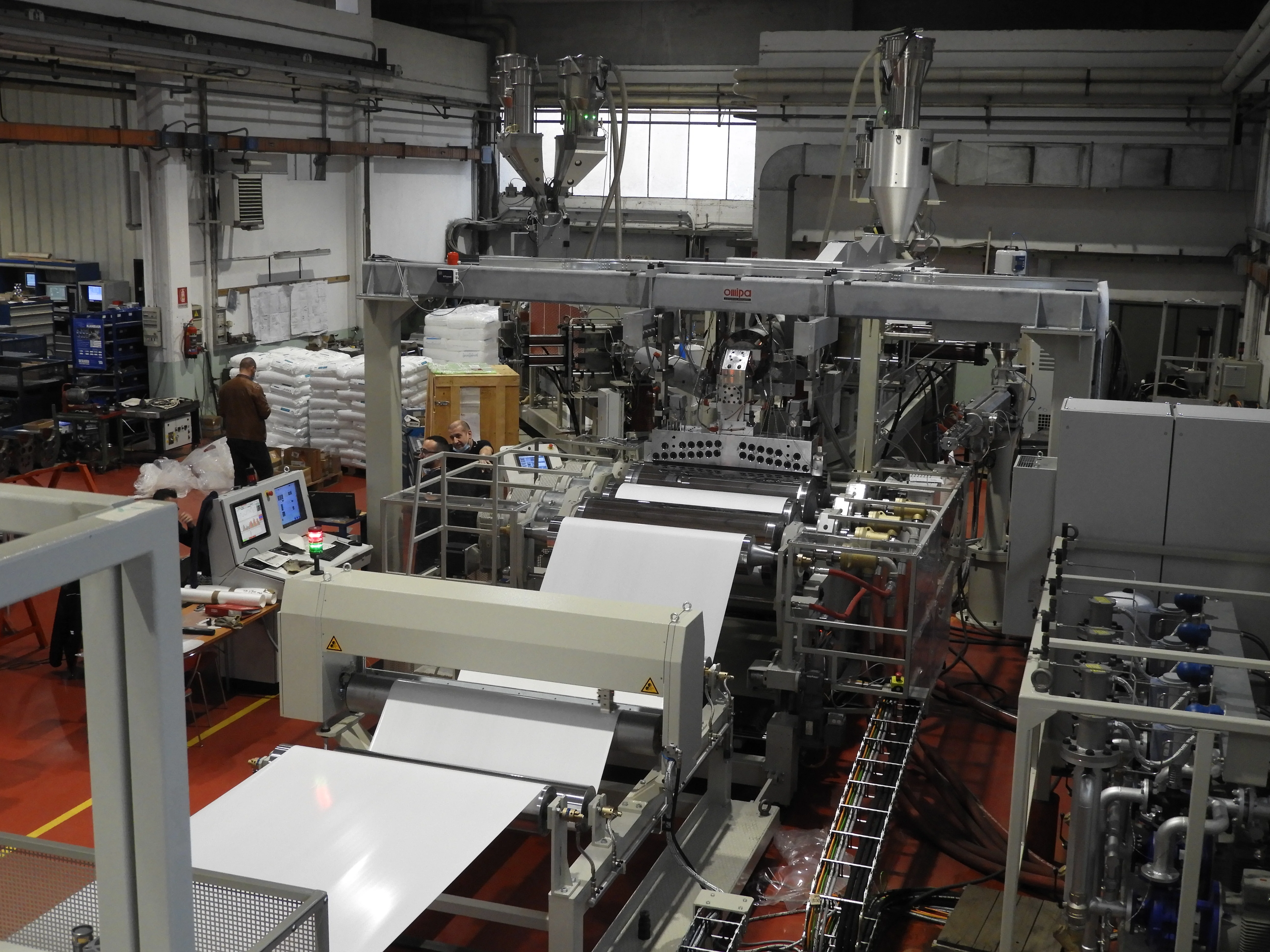

Una línea de extrusión de película plana o lámina es un sistema térmico y mecánico coordinado. Los pellets termoplásticos o rechazo se alimentan en una extrusora, donde un tornillo giratorio transporta, comprime, funde y homogeneiza el polímero antes de forzarlo a través de un cabezal plano. El cabezal distribuye la masa fundida lateralmente para formar una banda plana uniforme, que luego se enfría y calibra en una sección de chill-rodillo o pila de rodillos antes de ser bordeada, bobinada, cortada o apilada.

Componentes principales

• Sistema de alimentación y dosificación: suministra resina, masterbatch, aditivos y, en algunos sistemas, material reciclado con precisión de masa controlada.
• Extrusora: normalmente de tornillo único para poliolefina y muchas láminas de uso general; se utiliza de doble tornillo cuando se requiere compounding, desvolatilización o alta carga de relleno.
• Cambiador de malla y bomba de masa fundida: estabilizan la presión y eliminan contaminantes al tiempo que mejoran la consistencia del rendimiento.
• Cabezal plano / cabezal de ranura: convierte la masa fundida presurizada en una banda plana ancha; los diseños de colector tipo percha y ranura en T son comunes en sistemas comerciales.

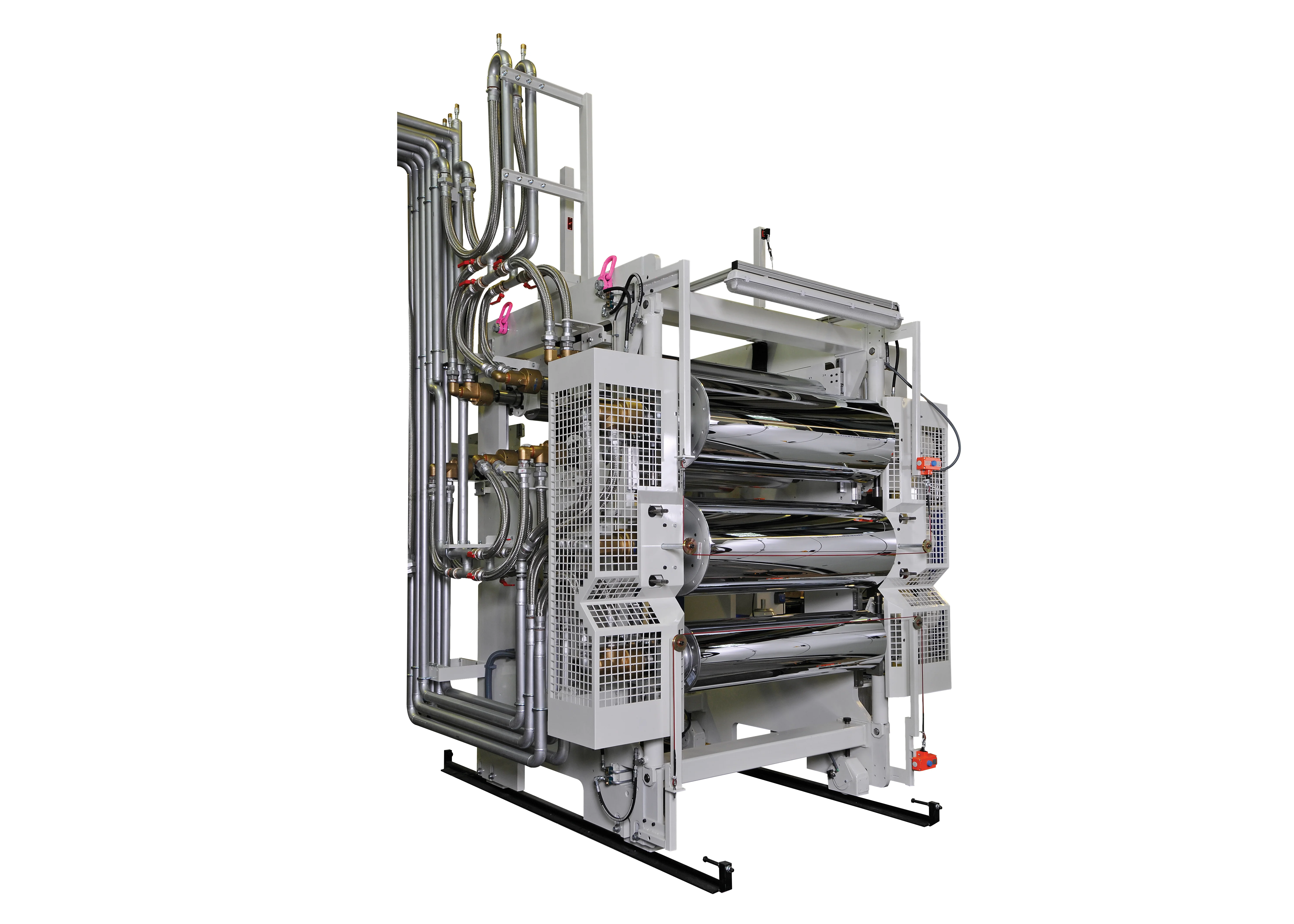

• Chill-rodillo o pila de pulido: normalmente tres rodillos **controlados por temperatura que establecen el calibre, el acabado superficial y la velocidad de enfriamiento.

- Sección aguas abajo: recorte de bordes, medición, arrastre, bobinadora, cizalla, apiladora o herramientas de conversión en línea según el tipo de producto.

Rangos de rendimiento típicos

- Espesor de lámina: comúnmente desde aproximadamente 0,25 mm hacia arriba para lámina, con muchos sistemas alcanzando varios milímetros y algunas líneas de calibre pesado extendiéndose hasta alrededor de 6 mm o más según la configuración.

• Espesor de película plana: generalmente por debajo del rango de lámina; los sistemas comerciales de película fundida/plana pueden funcionar desde aproximadamente 20 µm hasta 5000 µm en rodillo adaptable o unidades de calandrado.

- Ancho de línea: los sistemas comerciales de película plana pueden alcanzar 2100 mm o más, mientras que ciertos sistemas de película rígida y lámina operan a anchos de alrededor de 2,4 m.

• Rendimiento: las líneas de lámina suelen estar en el rango de 400–1100 kg/h, mientras que algunos sistemas de cabezal plano de alto rendimiento alcanzan hasta 3000 kg/h.
• Humedad residual / estado de enfriamiento: en la producción estándar de lámina con chill-rodillo, la humedad no suele especificarse como métrica final para polímeros no higroscópicos, pero se espera que la lámina esté completamente solidificada y dimensionalmente estable antes de bobinar o cortar; para polímeros higroscópicos, el secado aguas arriba sigue siendo crítico para evitar burbujas y turbidez.

- Uso de energía: el consumo energético específico varía fuertemente con el polímero, calibre, rendimiento y grado de automatización, pero las líneas modernas enfatizan el procesamiento a baja temperatura y accionamientos de alta eficiencia para reducir kWh por kg producido.

Parámetros de calidad del producto

La calidad de la película plana y lámina está gobernada por:

• Uniformidad de espesor
• Estabilidad del perfil de calibre
• Brillo superficial o textura mate
• Turbidez y claridad óptica
• Homogeneidad de la masa fundida
• Calidad de bordes y pérdida por recorte
• Adhesión de capas en estructuras coextruidas
• Esfuerzo residual y comportamiento de contracción

Para lámina de termoformado, la ventana de proceso también debe preservar la capacidad de estirado y evitar puntos débiles de espesor local que puedan causar roturas de banda o distribución inconsistente del espesor de pared durante el formado.

Tipos y variaciones

Los sistemas de película plana y lámina se superponen tecnológicamente, pero los fabricantes suelen especializarse en una banda de espesor o una familia de uso final. Algunos proveedores se centran en lámina de termoformado para envases, mientras que otros enfatizan películas ópticas, solares, de envase rígido o técnicas.

Aplicaciones y usos

Las líneas de extrusión de película plana y lámina sirven a un amplio rango industrial:

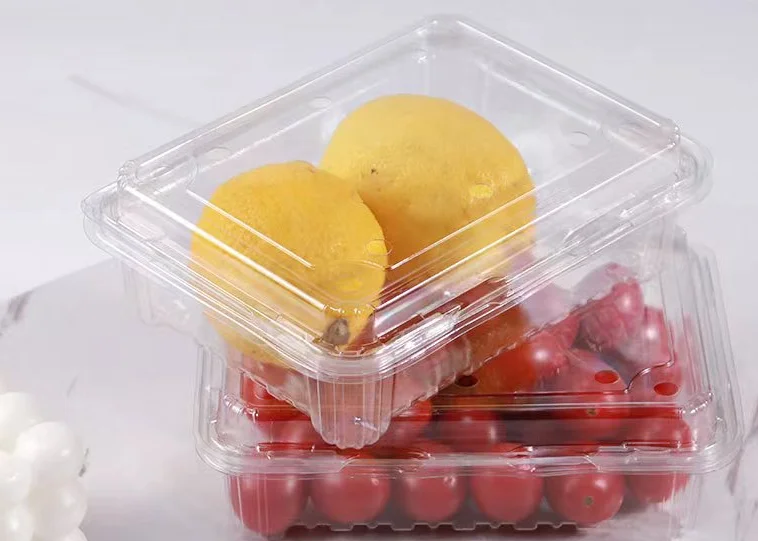

• Envases alimentarios y termoformado: PP, PS,** PET **y lámina multicapa de barrera para vasos, bandejas, tapas y envases lácteos.

- Envases rígidos: PET, RPET, PETG, PLA, PP y PS lámina para blister, clamshells y contenedores formados. - Aplicaciones ópticas y solares: película plana clara de bajo defecto y lámina de precisión con turbidez controlada y alta calidad superficial.

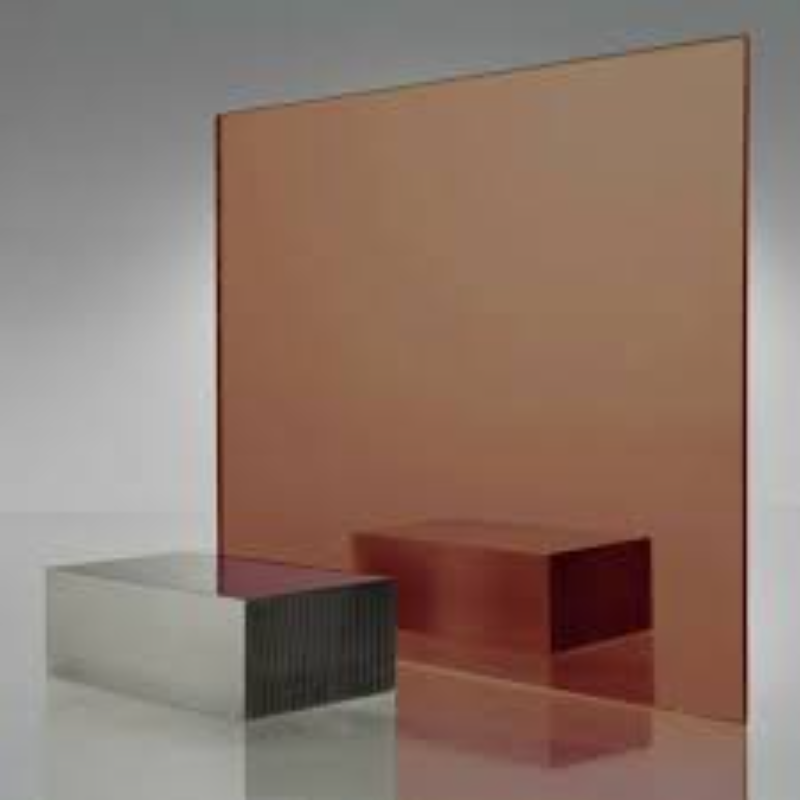

• Lámina de construcción e industrial: lámina técnica para acristalamiento, paneles protectores, revestimientos y componentes fabricados.
• Impresión y conversión: sustratos de lámina e película imprimibles para decoración o laminación aguas abajo.
• Envases médicos y especiales: película fundida y lámina limpia y estable para rutas de conversión controladas.
• Uso inadecuado: las piezas estructurales muy gruesas y fuertemente reforzadas con fibras generalmente no son adecuadas para película plana o líneas estándar de lámina porque estos productos suelen requerir moldeo, pultrusión o extrusión de perfiles.**

**## Innovaciones tecnológicas y automatización

Las líneas modernas de película plana y lámina se asemejan cada vez más a sistemas de** fabricación digital **que a equipos puramente mecánicos. Las innovaciones actuales incluyen:

- Control de espesor en bucle cerrado mediante medidores transversales y ajuste automático de pernos del cabezal.

• Mezclado gravimétrico y alimentación por pérdida de peso para un control estable de la formulación.
• Extrusión de alta velocidad y baja temperatura para reducir el tiempo de residencia de la masa fundida y la degradación térmica, especialmente para polímeros sensibles al calor.
• Diseños avanzados de distribución de masa fundida que minimizan zonas muertas, líneas de fusión e inestabilidad del cordón de borde.
• Inspección en línea con sistemas de visión, detección de metales y medición para detección inmediata de defectos.

- Control PLC y HMI basado en recetas, que reduce la dependencia del operador y mejora la reproducibilidad entre turnos.

• Bloques de alimentación de coextrusión y cabezales multicapa que combinan capas de barrera, adhesión, recicladas y cosméticas en un solo producto.

La automatización tiene beneficios claros, pero también aumenta la complejidad del sistema. Una mayor densidad de sensores y más bucles de control mejoran la consistencia, pero incrementan las demandas de puesta en marcha, requisitos de mantenimiento y la necesidad de operadores e ingenieros de proceso capacitados.

Aspectos ambientales y de sostenibilidad

La extrusión de película plana y lámina puede apoyar la sostenibilidad de varias maneras:

• Adelgazamiento reduce el consumo de polímero por unidad de área sin comprometer necesariamente la función.
• Diseño multicapa permite utilizar capas de alto rendimiento de barrera o cosméticas solo donde sea necesario, reduciendo el uso de polímeros costosos.
• *Integración de contenido reciclado **es cada vez más común, especialmente en lámina de PET **y* PP **para termoformado y uso industrial.

- Reciclaje de recorte en línea y manejo de residuos en bucle cerrado pueden devolver el recorte de bordes al proceso cuando se controla la contaminación y la degradación.

• Estrategias de extrusión a menor temperatura reducen la demanda energética y el estrés térmico sobre la resina.
• **Selección de materiales **considera cada vez más estructuras monomaterial para mejor reciclabilidad, incluso si requieren un control de proceso más exigente.

El principal compromiso de sostenibilidad es que las estructuras multicapa y de alta barrera pueden mejorar la vida útil del producto y reducir el desperdicio de alimentos, pero también pueden complicar el reciclaje si se combinan polímeros incompatibles.

Impacto económico y en el mercado global

Las líneas de extrusión de película plana y lámina son activos intensivos en capital con fuerte influencia en la economía de envases, la eficiencia de línea y la competitividad del producto. Su valor radica en convertir polímeros commodity o de ingeniería en bandas de alto valor con comportamiento de formado predecible y calidad superficial consistente.

El segmento es global y altamente competitivo, con constructores de maquinaria establecidos que suministran sistemas estandarizados para envases, así como líneas altamente personalizadas para aplicaciones técnicas. La demanda está determinada por el crecimiento de envases termoformados, la sustitución de materiales en bienes de consumo, las tendencias de aligeramiento y la expansión de plásticos reciclados y de base biológica.

Para los procesadores, el caso de negocio depende de:

- Rendimiento y tiempo de actividad

• Precisión de calibre y tasa de residuos
• Costo energético por kilogramo
• Flexibilidad de recetas
• Tiempo de cambio de producto
• Capacidad de procesar polímeros reciclados y especiales

Desafíos actuales e innovaciones

Los desafíos de ingeniería más persistentes incluyen:

• Variación de espesor en bandas anchas
• Degradación térmica e inestabilidad de la masa fundida
• Líneas de cabezal, geles y contaminación
• Formación de marcas de rodillo y defectos superficiales
• Esfuerzo residual, curvatura y contracción
• Variabilidad de material en materias primas recicladas
• **Equilibrio entre alto rendimiento y calidad óptica o superficial

Las innovaciones que abordan estos problemas incluyen mejores diseños de tornillo, bombas de engranajes de alta precisión, control adaptativo del cabezal, mejor zonificación de temperatura de rodillo **y preparación de material aguas arriba más robusta. Para sistemas multicapa, la estabilidad de interfaz y la adhesión entre capas siguen siendo especialmente importantes, porque incluso pequeños efectos de inestabilidad de la masa fundida pueden volverse visibles después del termoformado o la impresión.

Perspectivas futuras

La próxima generación de líneas de película plana y lámina probablemente enfatizará:

- Mayor autonomía, con sistemas de control autocorrectivos y mantenimiento predictivo.

• Mayor tolerancia a materias primas recicladas, especialmente para lámina de PET postconsumo y PP.

- Procesamiento de menor energía y baja temperatura para mejorar la sostenibilidad y reducir el costo operativo.

• Más diseños de barrera monomaterial, apoyando la circularidad sin sacrificar funcionalidad.
• Mayor integración con formado, impresión e inspección aguas abajo para que la extrusión plana forme parte de una celda de conversión totalmente conectada.

A medida que la regulación de envases, la infraestructura de reciclaje y la presión de costos de materiales continúen evolucionando, los sistemas más competitivos serán aquellos que combinen alto rendimiento con control preciso de calibre, manejo flexible de materiales y eficiencia de proceso demostrable.

Resumen

Líneas de extrusión para película plana y láminas son sistemas de producción centrales en el procesamiento de plásticos, convirtiendo termoplásticos en productos planos continuos para mercados de envases, técnicos, ópticos e industriales. Su evolución ha sido impulsada por el diseño del cabezal, el enfriamiento por pila de rodillos, la coextrusión, la automatización y las presiones de sostenibilidad, y su futuro estará determinado por materias primas de economía circular, operación de menor energía y control de proceso cada vez más inteligente.
