水辅注射设备

引言

注水设备 在塑料加工中指的是用于水辅助注塑成型（WAIM/WIT）的机械、控制系统和辅助单元，这是一种辅助成型的特殊变体，其中加压水被引入部分填充的熔体中以形成空心或部分空心部件。与基于氮气的气体辅助相比，水具有更高的热容量，可以显著加速内部冷却并缩短周期时间，一些商业来源称可减少高达50%。

该设备类别主要用于具有大截面、长流道或内部通道的部件，例如汽车结构部件、流体导管以及一些家电或工业外壳。典型系统将常规注塑机与专用注水单元、注水销或针头、压力和流量控制、温度调节以及水排放硬件相结合。在实践中，设备必须精确协调熔体填充、注水、压力保持、排水以及干燥或空气吹扫，以实现稳定的空心芯形成。

垂直注塑机，带有防护模具区域、液压组件、安全控制和操作员界面。 - MULTITECH MACHINERY LTD | Cpsemarketplace

历史与发展

水辅助成型是从早期的气体辅助注塑成型发展而来的，水被采用作为内部介质以改善冷却和内部表面质量。技术文献将该工艺描述为辅助成型的一种后期演变，旨在减轻部件重量、缩短周期时间并减少缩痕，同时保持结构刚度。

在发展路径中通常会提到几个里程碑：

从气体辅助的早期工艺适应： 研究和专利活动确立了使用水代替气体来掏空熔体芯并提高冷却效率的概念。
专用设备架构： 到2000年代中期，学术和工业描述已将基本WAIM系统定义为与成型机和模具集成的独立注水单元，包括泵、蓄能器、水箱和控制回路。
集成系统的商业化： 工业供应商后来推出了具有温度、压力和体积流量控制的独立水辅助系统，反映了从实验装置向生产就绪设备的转变。

专利文献还显示了在恒压控制、排序和排水方面的持续工作，表明工艺稳定性和可重复性一直是核心工程挑战。

技术概览

注水设备旨在将加压、温度调节的水注入初始型腔填充后的熔融塑料部件中。水会置换仍处于熔融状态的芯部，形成空心通道或空隙，同时外壳冷却并固化。

主要子系统

典型的水辅助注塑系统包括：

水泵或高压泵
压力蓄能器

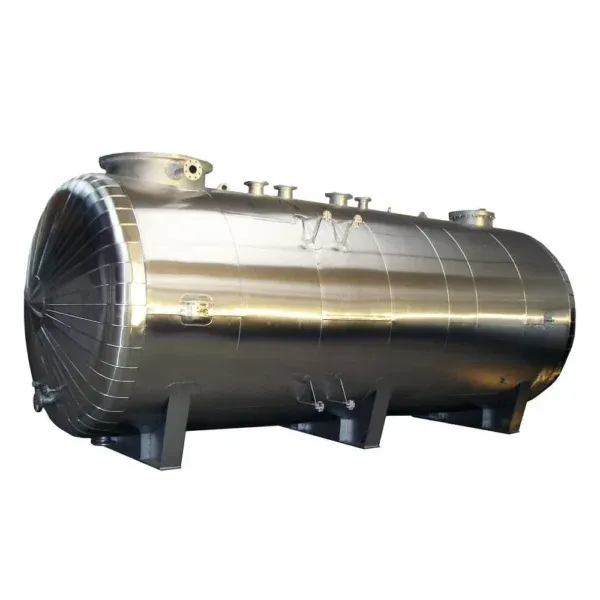

带温度调节的水箱
控制回路和排序逻辑
注水销或针头
排水或排空系统
与注塑机和模具的接口

商业系统还可能包括体积流量控制、压力监测、触摸面板操作和工艺数据输入，以实现可重复的周期管理。

工作原理

标准周期通常为：

模具部分填充聚合物熔体。
加压水通过注水销进入。
水推动熔融芯向前移动，形成内部通道。
外皮冷却时保持压力。
水被排出或吹出。
部件冷却、开模并顶出。

某些工艺变体使用短氮气预充或空气吹扫步骤，以改善排水和内部通道的最终排空。

典型工程参数

已发表的来源和工艺描述表明以下实用范围：

水压： 在专利示例中通常为10–20 MPa。
水温： 在某些工艺描述中通常控制在60–80°C左右，以支持热稳定性。
注水前熔体填充水平： 在一个专利示例中通常约为型腔体积的60–80%，具体取决于几何形状和材料。
冷却效果： 由于水能更快地提取热量，因此比气体辅助显著更强。
周期时间缩短： 工业来源描述的缩短幅度可接近50%，具体取决于部件设计和工艺窗口。
内部表面质量： 在合适的应用程序中，水通常比气体产生更光滑的内孔，因为热传递更高且芯部去除更彻底。

性能特点

水辅助设备在内部通道必须满足以下条件时特别有效：

长而连续
光滑壁
轻质但刚硬
空心芯形成后快速冷却

该工艺更多地关注以高重复性管理热提取、熔体置换和排水，而非最大化型腔压力。

类型与变体

注水设备可按配置和工艺策略分类。

类型	描述	典型用途
独立水辅助系统	提供水调节、压力产生、注水和排水的独立单元	需要灵活改造能力的生产线
集成机器包	水系统与成型机控制和模具接口集成	高重复性工业单元
可动销系统	注水销可相对于模具或部件几何形状移动	具有复杂通道起始点的部件
固定销系统	固定安装在模具中的注水销	稳定、可重复的部件系列
混合气水系统	气体和水按顺序结合用于加压和排水	需要增强排出或压力控制的工艺

专利和工艺文件显示，某些系统强调恒压注水，而其他系统则侧重于混合排水或压力维持方案。

应用与用途

注水设备最广泛用于空心或部分空心塑料部件，其中重量减轻、刚度和短冷却时间很重要。

汽车部件： 结构管、手柄、座椅相关部件和导管类部件是常见目标，因为重量减轻和周期时间节省很有价值。
工业流体通道： 需要光滑内部通道的部件受益于水生成的空心芯。
家电和设备外壳： 大截面部件可在保持刚度的同时减轻重量。
技术塑料导管： 该工艺适合必须保持开放、连续和尺寸稳定的几何形状。

不适合的用途是极薄壁微型部件，因为该工艺依赖足够厚的熔体芯，以便水能在不造成短射或不稳定通道形成的情况下置换。

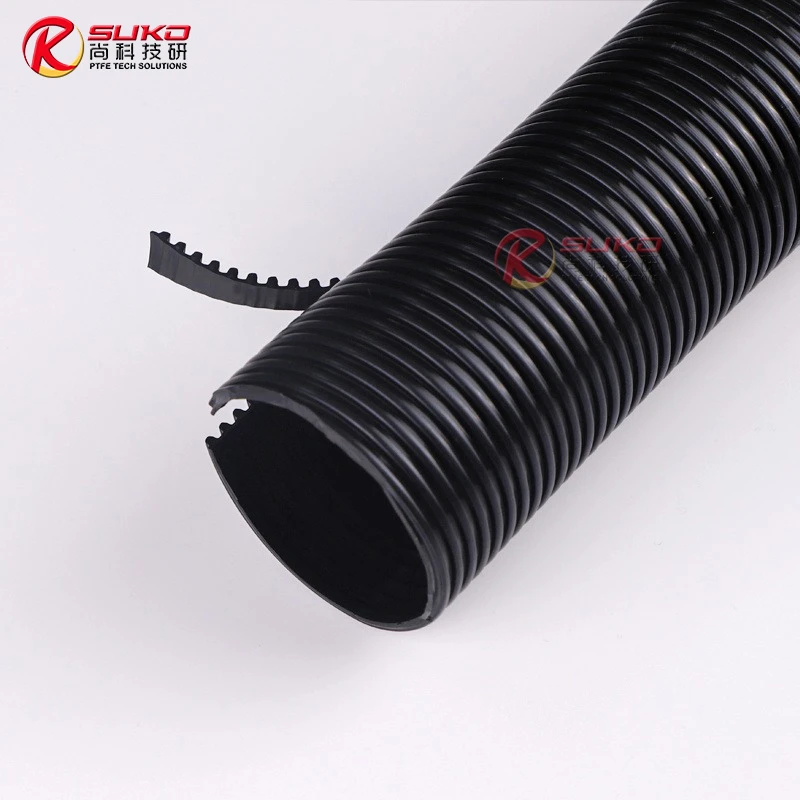

用于专业成型和聚合物加工应用的黑色波纹聚合物管。 - SUKO POLYMER MACHINE TECH CO.,LTD | Cpsemarketplace

技术创新与自动化

最近的设备开发重点在于闭环控制、精密压力曲线以及与成型机PLC系统的集成。专利活动表明在以下方面持续改进：

恒压控制
水针驱动
排水排序
气水混合循环
体积流量和压力监测

自动化很重要，因为工艺窗口比常规成型更窄：熔体填充、注水和排水之间的时序直接影响空心形成和最终表面质量。因此，现代系统越来越依赖传感器反馈、可编程配方和数字工艺记录。

环境与可持续性方面

水辅助成型可通过轻量化和周期时间缩短支持可持续性目标，这两者都可能降低材料使用并提高机器生产率。当工艺优化良好时，更快的冷却还可以减少每部件的能耗。

同时，可持续性概况取决于系统如何管理：

水处理和再利用
排水和干燥
加压所需的能量
与聚合物等级和部件几何形状的兼容性

因此，该工艺并非自动低影响；共环境效益在材料节省和更短周期超过加压、调节和处理水的额外效用负担时最强。

经济与全球市场影响

注水设备在塑料机械中占据专业利基，而非大众市场细分。其经济性由以下因素驱动：

具有合理模具复杂性的高价值部件
受益于重量减轻的部件设计
更短冷却周期带来的生产率提升
内部通道形成的二次操作减少

商业供应商已开发出用于改造和新单元部署的系统，表明制造商寻求工艺差异化而非标准成型的普遍替代。

当前挑战与创新

主要技术挑战仍然是：

不同聚合物的工艺稳定性
残留水的可靠排水
内部表面缺陷的控制
模具复杂性和密封
压力、温度和时序的校准

创新集中在更好的水销、改进的闭环控制以及更稳健的工艺配方以实现可重复的工业使用。混合气水序列和改进的恒压方法旨在扩大操作窗口并减少废料。

未来展望

注水设备很可能在制造商需要轻质空心结构、高生产率和集成热管理的地方增长。未来发展预计将强调：

更精确的数字控制
与智能成型单元的更轻松集成
提高能源效率
更广泛的材料兼容性
简化维护和更快设置

最有前景的应用很可能仍留在几何形状与空心芯成型匹配良好且经济性证明专用模具和辅助设备合理的领域。

总结

注水设备是用于实施水辅助注塑成型的专用机械，该工艺通过将加压水注入部分填充的熔体中来形成空心或部分空心塑料部件。其主要价值在于快速内部冷却、更短的周期时间和重量减轻，使其成为塑料加工机械中专业但技术上重要的分支。
