필름, 시트 인장 응력 폐쇄 루프 제어 장비

소개

필름 및 시트의 인장 응력을 위한 폐쇄 루프 제어 장비는 플라스틱 필름 및 시트 가공 라인에서 설정된 웹 장력을 유지하는 데 사용되는 감지, 제어 및 작동 시스템을 의미합니다. 플라스틱 제조에서 이 용어는 일반적으로 실험실 인장 시험이 아닌 웹 장력 제어를 나타냅니다. 이 장비는 unwinding, drawing, coating, laminating, slitting, printing 및 winding 중에 움직이는 필름 또는 시트의 인장 하중을 조절하여 신장, 주름, 게이지 왜곡 및 롤 결함이 사양 내에 유지되도록 합니다.

이러한 시스템은 일반적으로 장력 센서 또는 댄서 롤, PID 로직이 있는 컨트롤러, 브레이크, 클러치, 서보 드라이브 또는 가변 주파수 드라이브와 같은 액추에이터를 중심으로 구축됩니다. 개방 루프 제어와 비교하여 폐쇄 루프 시스템은 측정된 장력과 설정점을 지속적으로 비교하고 실시간으로 편차를 수정하므로 얇은 필름, 고속 웹 라인 및 다층 라미네이트에 선호되는 솔루션입니다.

이 기술은 기계적으로 완충된 댄서 시스템에서 로드 셀과 스트레인 게이지를 기반으로 하는 전자 피드백 제어로, 그 다음 PLC 통합, 네트워크 및 레시피 구동 제어 아키텍처로 발전했습니다. 현재 시스템은 점점 더 다중 구역 조정, 자동 스플라이싱, 롤 직경 보상 및 예측 진단을 지원하며, 더 안정적인 라인 작동을 통해 스크랩 감소와 에너지 효율성 향상에도 기여합니다.

역사 및 개발

초기 웹 핸들링 장비는 주로 작업자 조정, 마찰 브레이크 및 댄서 암에 의존하여 롤 직경 및 라인 속도의 변화를 보완했습니다. 이러한 시스템은 기본적인 안정성을 제공했지만 현대의 얇은 게이지 필름과 고속 변환 라인에는 충분히 빠르거나 정밀하게 반응할 수 없었습니다.

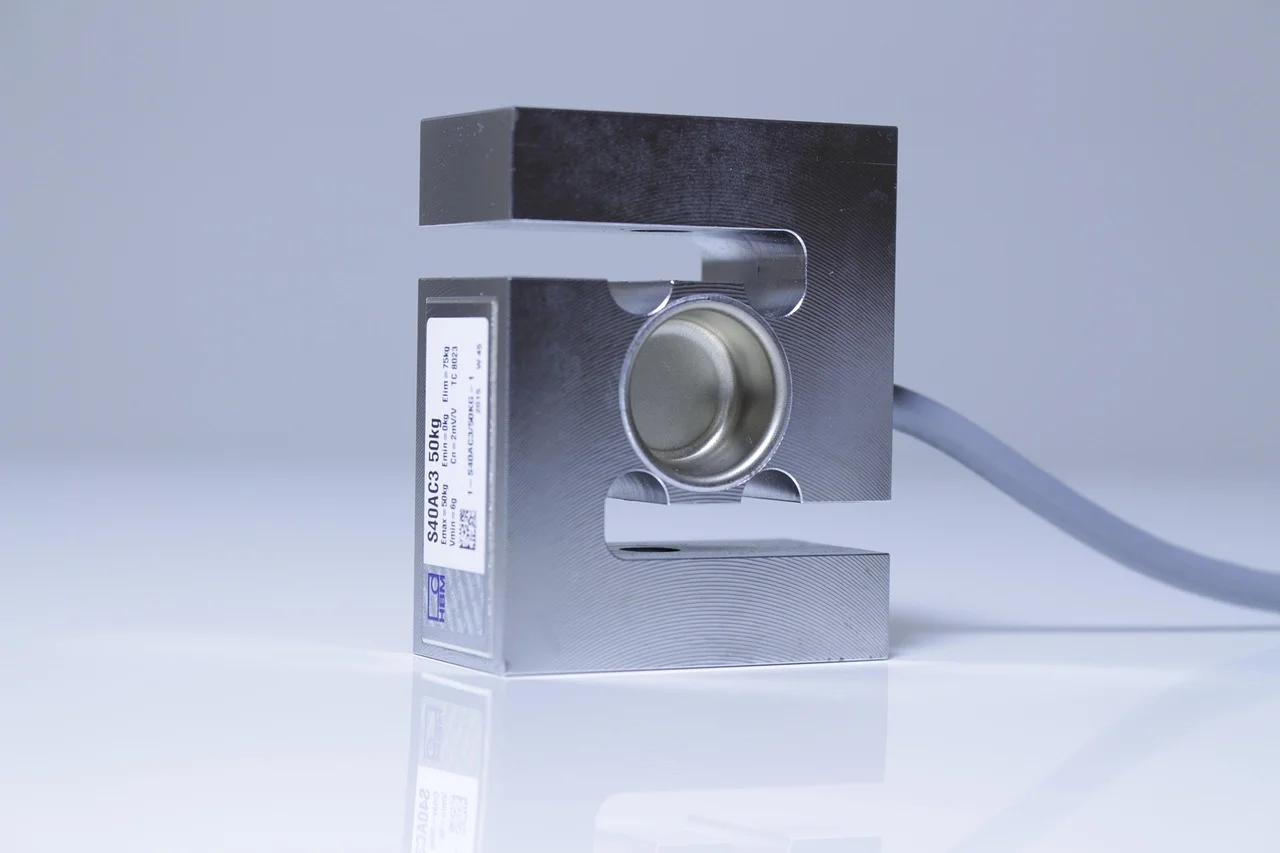

주요 이정표는 로드 셀 기반 피드백의 광범위한 채택이었습니다. 이 시스템에서는 변환기가 웹 장력을 직접 측정하여 신호를 컨트롤러로 보냅니다. 기술 문헌에 따르면, 로드 셀/스트레인 게이지 배열은 작은 기계적 변형을 적용된 힘에 비례하는 전기 신호로 변환하여 순수 기계 시스템보다 더 정밀한 폐쇄 루프 수정을 가능하게 합니다.

두 번째 이정표는 PLC 및 서보 드라이브와의 디지털 PID 제어 통합이었습니다. 이 아키텍처는 컨트롤러가 가속, 감속 및 롤 변경 중에도 브레이크 토크, 모터 속도 또는 웹 속도를 동적으로 조정할 수 있게 합니다. 변환 산업에서 이러한 변화는 반복성을 개선하고 재료 및 제품 형식에 따라 장력 설정을 레시피로 더 쉽게 저장할 수 있게 했습니다.

세 번째 이정표는 다중 구역 및 네트워크 제어로의 이동입니다. 이 시스템에서는 라인의 다른 섹션이 Ethernet 지원 증폭기, 서보 드라이브 및 중앙 집중식 HMI/SCADA 시스템을 통해 조정됩니다. 이는 unwind, process 및 rewind 구역이 각각 다른 장력 프로파일을 요구할 수 있는 유연 포장에서 특히 중요합니다.

기술 개요

필름 및 시트 가공에서 폐쇄 루프 장력-제어 시스템은 일반적으로 다음 기능 요소를 포함합니다:

• 센서 요소: 로드 셀, 스트레인 게이지 변환기 또는 댄서 위치 센서.
• 컨트롤러: 전용 장력 컨트롤러 또는 PID 알고리즘이 있는 PLC.
• 액추에이터: 공압 브레이크, 자기 입자 브레이크, 클러치, 서보 모터 또는 VFD 구동 롤.
• 피드백 신호: 측정된 장력 또는 댄서 위치에 비례하는 아날로그 또는 디지털 신호.

컨트롤러는 측정된 값을 설정점과 반복적으로 비교하고 오차를 최소화하기 위해 출력을 조정합니다. 직접 장력 제어에서는 피드백이 장력 변환기에서 오고, 간접 제어에서는 댄서 롤 또는 부동 롤 위치가 프록시 변수로 사용됩니다.

필름 및 시트 라인의 일반적인 엔지니어링 특성은 다음과 같습니다:

• 제어 정확도: 잘 조정된 고속 웹 시스템에서 업계 관행상 일반적으로 약 ±1–2% 이내로 설명되며, 특수 응용 분야에서는 더 엄격한 제어가 가능합니다.
• 루프 응답: 컨트롤러 및 센서 아키텍처에 따라 초당 여러 번에서 초당 여러 번까지 업데이트.
• 작동 모드: unwind/rewind 샤프트의 토크 제어, 구동 롤의 속도 트리밍 또는 속도 및 토크 결합 제어.
• 레시피 처리: 다양한 폴리머, 두께 및 라인 속도에 대한 저장된 장력 설정점.

필름 및 시트 응용 분야의 경우, 장력은 재료 거동에 맞춰야 합니다. 일반적인 작동 원리는 웹을 안정화할 만큼 충분히 높지만 영구 신장, neck-in 또는 stress whitening을 피할 만큼 충분히 낮게 유지하는 것입니다. 웹 변환 분야의 기술 지침은 종종 사용 가능한 범위를 재료의 인장 용량의 일부로 취급하며, 정확한 값은 두께, 모듈러스, 배향, 온도 및 라인 속도에 따라 달라집니다.

실제 성능 참고 사항

• 얇은 필름은 낮은 강성으로 인해 flutter 및 주름 형성에 더 취약하기 때문에 두꺼운 시트보다 더 빠르고 민감한 제어가 필요한 경우가 많습니다.
• 가속 및 감속은 관성 변화로 인해 일시적으로 장력이 상승하거나 하강할 수 있으므로 컨트롤러가 피드포워드 및 PID 수정을 적용하지 않으면 중요한 순간입니다.
• 스플라이싱 및 롤 변경 작업은 자동 보상을 통해 이점을 얻을 수 있으며, telescoping, 웹 파손 또는 에지 손상을 유발할 수 있는 장력 스파이크를 줄입니다.

유형 및 변형

필름 및 시트 기계의 일반적인 변형은 다음과 같습니다:

• Unwind 장력 제어
• Interstation 장력 제어
• Rewind 테이퍼 장력 제어
• 다중 구역 라미네이션 장력 제어
• Slitting 라인 장력 제어
• 광폭 시트를 위한 에지 지향 장력 균형

응용 분야 및 용도

폐쇄 루프 장력 제어는 움직이는 필름 또는 시트가 치수적으로 안정적으로 유지되어야 하는 플라스틱 가공 가치 사슬 전반에 걸쳐 사용됩니다.

• 블로운 필름 및 캐스트 필름 변환: puller 및 winder 장력을 안정화하여 게이지 불균일 및 롤 결함을 줄입니다.
• BOPP, BOPET 및 기타 배향 필름 라인: 배향 및 winding 중에 안정적인 draw 조건을 유지하고 웹 파손을 방지합니다.
• 압출 시트 마감: 에지 컬 및 표면 marking을 방지하기 위해 시트 drawdown, cooling-section 장력 및 winding 장력을 제어합니다.
• 라미네이션 및 코팅: 등록 drift, 주름 및 접착제 불균일을 방지하기 위해 웹 간의 장력을 일치시킵니다.
• 슬리팅 및 리와인딩: rewind 토크 및 테이퍼 장력을 조절하여 슬릿 에지 품질 및 롤 경도를 유지합니다.
• 인쇄 및 금속화: 얇은 기판에서 등록 정확도 및 코팅 균일성을 지원합니다.
• 유연 포장 변환: 다층 웹이 스테이션 간 응력 불일치에 민감하기 때문에 널리 사용됩니다.

적합하지 않은 사용 사례는 재료가 준수 웹처럼 동작하지 않고 장력 변화가 최소인 매우 단단하고 짧은 스팬의 스톡 핸들링입니다. 이러한 경우에는 전체 웹 장력 폐쇄 루프보다 더 간단한 피드 또는 위치 제어가 일반적으로 더 적합합니다.

주요 엔지니어링 매개변수

정확한 설정점은 폴리머 유형, 두께, 폭, 온도 및 공정 단계에 따라 달라지지만, 변환 산업에서 일반적으로 참조되는 몇 가지 정량적 벤치마크가 있습니다.

• 웹 장력 수준은 PET, PE, PP, PA 및 라미네이트 구조가 매우 다르게 동작하기 때문에 단일 범용 값이 아닌 재료 두께 또는 인장 강도에 상대적으로 지정되는 경우가 많습니다.
• 댄서 시스템은 특히 과도 교란 중에 기계적 버퍼링이 유용한 곳에서 사용됩니다.
• 로드 셀 및 스트레인 게이지 변환기는 직접 힘 측정과 더 엄격한 제어 루프를 목표로 할 때 선호됩니다.
• 컨트롤러 업데이트 속도는 롤 편심, 가속 및 스플라이스 이벤트로 인한 장력 교란을 수정하기에 충분히 빨라야 합니다.

필름 및 시트 응용 분야의 경우, 관련 인장 시험 문헌은 라인 장력 제어가 아닌 실험실 측정을 다루지만 재료 거동에 유용한 맥락을 제공합니다. 얇은 필름 인장 시험은 일반적으로 벌크 플라스틱에 비해 필름의 상대적으로 낮은 파괴 하중을 반영하여 저력 만능 시험기로 실행됩니다. 반대로, 공정 내 장력 제어는 고장 시뿐만 아니라 생산 속도로 지속적으로 작동해야 합니다.

기술 혁신 및 자동화

현대 폐쇄 루프 시스템은 점점 더 감지, 제어 및 진단을 결합합니다.

• PLC 통합은 unwind, process 및 rewind 구역의 라인 전체 조정을 가능하게 합니다.
• 서보 구동 아키텍처는 순수 브레이크 기반 시스템보다 더 빠르고 부드러운 토크 변경을 가능하게 합니다.
• EtherNet/IP 및 유사 산업 네트워크는 원격 모니터링, 데이터 로깅 및 다중 구역 동기화를 지원합니다.
• 자동 스플라이싱 알고리즘은 롤 변경 중 장력 편차를 줄입니다.
• 예측 유지보수는 장력 drift, 브레이크 마모, 댄서 마찰 및 센서 오프셋 추세를 진단 지표로 사용합니다.

이러한 개발은 작은 장력 변동조차도 폐기물, off-spec 롤 또는 다운스트림 변환 문제로 이어질 수 있는 고속 포장 라인에 특히 중요합니다.

환경 및 지속 가능성 측면

폐쇄 루프 제어는 주로 스크랩 감소, 더 나은 롤 품질 및 재작업률 감소를 통해 지속 가능성에 기여합니다. 장력을 안정적으로 유지함으로써 시스템은 웹 파손, telescoping, 주름 및 에지 손상을 줄여 폐기물 재료 및 생산 시간 손실을 초래할 수 있습니다.

에너지 성능도 간접적으로 이점을 얻습니다. 서보 및 드라이브 기반 시스템은 불필요한 과도한 제동을 피할 수 있으며, 안정적인 장력은 작업자 개입 및 반복적인 start-stop 사이클을 줄일 수 있습니다. 동시에 더 높은 자동화는 전기 및 전자 복잡성을 증가시킬 수 있으므로 수명 주기 영향은 작동 효율성과 구성 요소 교체 요구 사항 간의 균형에 따라 달라집니다.

순환 경제 응용 분야에서 안정적인 장력 제어는 재활용 함량을 처리할 때 특히 가치가 있습니다. 재활용 수지는 virgin 수지보다 모듈러스, 두께 균일성 및 용융 이력에서 더 많은 변화를 보일 수 있습니다. 더 나은 제어는 이러한 변동을 보완하여 과도한 안전 여유를 요구하지 않고 제조성을 향상시킵니다.

경제 및 글로벌 시장 영향

이 장비의 글로벌 중요성은 유연 포장, 필름 압출, 시트 변환 및 고속 마감의 성장과 연계됩니다. 필름 폭이 증가하고 라인 속도가 상승함에 따라 폐쇄 루프 장력 시스템은 선택 사항이 아닌 생산성의 기본 요소가 됩니다.

투자 관점에서 가치 제안은 일반적으로 다음에 기반합니다:

• 스크랩 감소 및 파손 감소,
• 기계 가동 시간 향상,
• 더 엄격한 품질 일관성,
• 더 빠른 제품 전환,
• 작업자 의존도 감소,
• 자동화된 생산 기록과의 더 나은 호환성.

이 분야의 공급업체에는 전문 장력 제어 회사, 드라이브 및 자동화 공급업체, winders, slitters, laminators 및 코팅 라인에 독점 제어 로직을 통합하는 기계 제작업체가 포함됩니다.

현재 과제 및 혁신

주요 기술 과제는 다음과 같습니다:

• 특히 생산 실행 전반에 걸쳐 웹 특성이 변할 때 PID 조정 복잡성,
• 시간이 지남에 따라 정확도를 저하시킬 수 있는 센서 drift 및 교정 유지보수,
• winding 중에 토크와 웹 장력 간의 관계를 변경하는 롤 직경 변화,
• 특히 재활용 또는 다층 웹에서 재료 변동성,
• 댄서 안정성 및 신호 품질을 방해할 수 있는 진동 및 기계적 마찰.

현재 혁신 트렌드에는 모델 기반 제어, 더 나은 피드포워드 보상, 더 컴팩트한 디지털 로드 셀 증폭기 및 제조 실행 시스템과의 더 긴밀한 통합이 포함됩니다. 이러한 트렌드는 독립형 기계 제어에서 데이터가 풍부한 라인 전체 공정 오케스트레이션으로의 광범위한 전환을 반영합니다.

미래 전망

필름 및 시트용 미래 폐쇄 루프 장력 시스템은 적응형 제어, 예측 분석 및 재료 인식 레시피를 강조할 가능성이 높습니다. 시스템은 고정된 작업자 레시피에만 의존하지 않고 두께, 배향 비율, 기판 온도 및 역사적 품질 데이터로부터 최적의 설정점을 점점 더 추론할 수 있습니다.

플라스틱 가공 라인이 더 높은 속도, 더 큰 자동화 및 더 많은 재활용 원료로 이동함에 따라 장력-제어 장비는 핵심 지원 기술로 남을 것입니다. 그 역할은 치수 안정성, 표면 품질 및 다운스트림 변환성이 상업적 가치를 결정하는 응용 분야에서 특히 중요할 것입니다.

요약

필름 및 시트의 인장 응력을 위한 폐쇄 루프 제어 장비는 현대 플라스틱 변환 및 마감 라인의 중심 부분입니다. 로드 셀 또는 댄서 시스템의 피드백을 사용하여 브레이크, 클러치 또는 서보 드라이브를 조절함으로써 안정적인 웹 장력을 유지하고 결함을 줄이며 필름, 시트, 라미네이션, 코팅, 슬리팅 및 winding 작업에서 고속, 고품질 생산을 지원합니다.
