定型装置

引言

在塑料加工中，定型装置（calibrator）通常指挤出成型后紧接着使用的定径和定型单元，用于在型材、管材或板材冷却固化过程中保持其最终尺寸。在中国工业用语中，定型装置同样指挤出生产线中稳定几何形状、表面质量和尺寸精度的定径/定型设备。

因此，在此语境下，定型装置并非计量仪器，而是工艺机器部件，其功能是在熔融聚合物向成品半成品过渡的关键阶段控制外形尺寸、椭圆度、壁厚分布和收缩。其设计对生产线速度、尺寸公差和产品一致性有重大影响。

定型装置是生产PVC型材、PE和PP管材、门窗型材、技术型材以及某些板材和面板生产线的核心设备。常见形式包括真空定型装置、压力定型装置、喷淋或水浴冷却定型装置以及接触式或定径板，每种形式均根据聚合物类型、壁厚、线速度和所需表面光洁度进行选择。

从历史上看，定型装置技术与挤出工艺同步发展：早期生产线依赖简单的导轨和水冷，而现代系统则采用精密加工的定型套筒、真空室、受控冷却回路以及自动化真空/温度控制。当前发展趋势强调降低能耗、改善熔体导向、加快换型以及更稳定地加工高产量再生和填充复合材料。

历史与发展

早期的挤出生产线使用相对简单的冷却夹具和手动调节导轨，这限制了产量和尺寸精度。随着型材和管材生产规模扩大，尤其在建筑材料和基础设施应用领域，对稳定截面控制的需求促使专用定径和定型设备的采用。

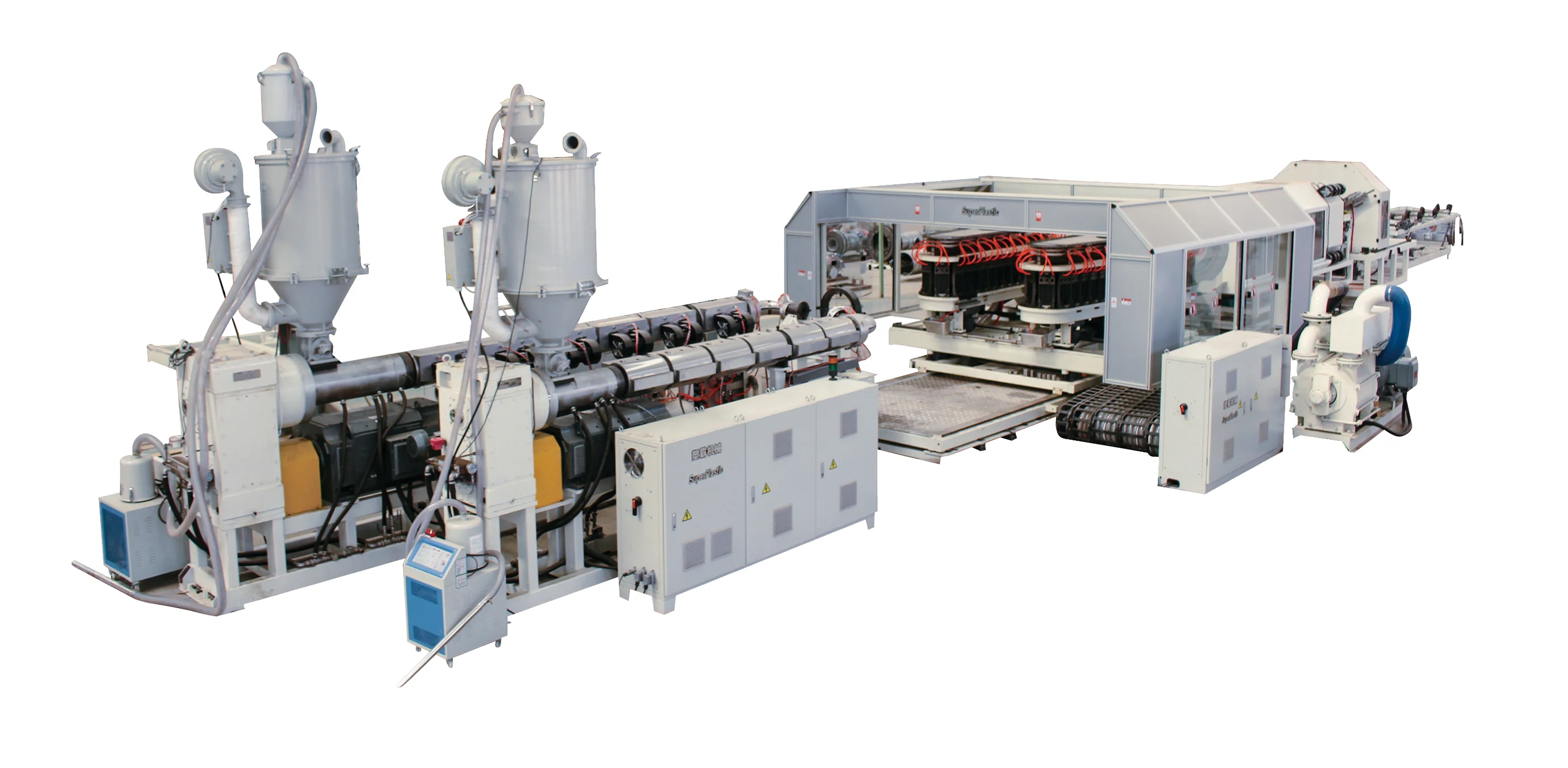

一个重要里程碑是真空定型在空心和半空心型材中的集成。通过将软质挤出物吸向精密加工的定型表面，真空系统在改善形状保持和表面精度的同时，允许在出模后立即进行更一致的冷却。

第二个里程碑是向闭环控制真空度、冷却水温度和牵引同步的转变。这使得在不牺牲尺寸稳定性的前提下支持更高线速度成为可能，尤其适用于PVC和聚烯烃型材。

第三个发展是采用模块化定型块和应用特定的定径鞋、套筒或板，可针对不同产品更快地更换。这反映了挤出行业向灵活性、更短停机时间和更低废品率转变的总体趋势。

技术概览

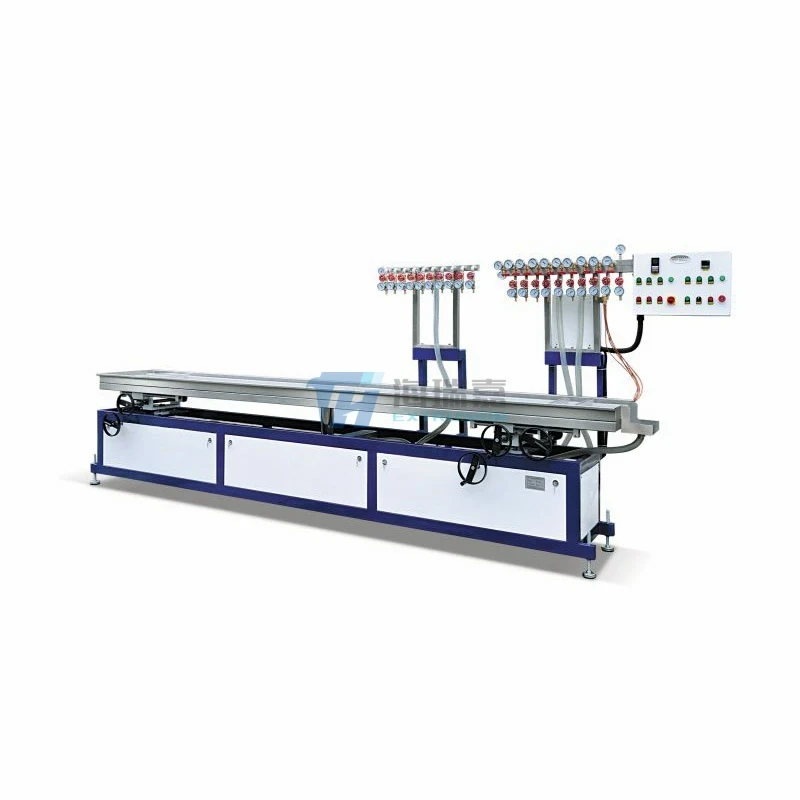

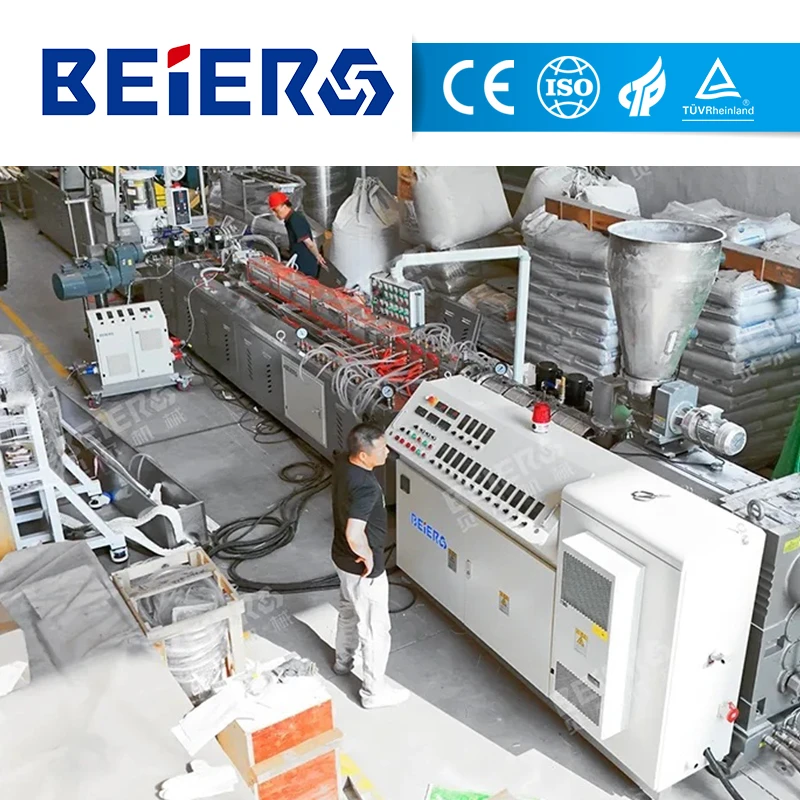

定型装置在挤出机机头后的第一个下游区域运行。热熔体在仍可变形时进入定型段，设备通过结合接触导向、真空保持和受控热量移除来固定外部几何形状。在型材生产线中，定型装置通常与牵引装置和冷却水槽配合完成固化。

工作原理

• 熔体以过大或部分自由状态离开机头。
• 定型装置通过将材料压向限定表面或置于定径腔内来建立最终轮廓。
• 真空通道或压力平衡使部件稳定，防止塌陷或变形。
• 水冷或气冷移除热量，直至聚合物保持其形状。

常见工程元件

• 定型套筒或块：加工至目标截面。
• 真空端口和歧管：将型材吸向定径表面。
• 冷却通道：快速均匀地提取热量。
• 导轨和入口锥：对准热型材并减少磨损。
• 可调节支撑段：补偿产品特定收缩。

典型性能基准

• 对于型材和管材定型，线产量通常在数十至数百公斤每小时范围内，具体取决于截面尺寸、聚合物和生产线设计；大型管材生产线可超过此范围。这是行业普遍运行模式，而非固定规格。
• 转子速度不是大多数定型装置的标准参数，因为该设备通常是固定的；性能由真空度、冷却强度、线速度和牵引拉力决定。
• 在挤出厂相邻的下游塑料尺寸减小和精整系统中，典型碎片和颗粒尺寸通常在毫米级，但这不是定型装置参数，仅在工厂集成回用料或回收制备设备时相关。
• 在相关塑料回收线中离心脱水后的残余水分可降至质量百分点的几个点，但这超出定型装置功能，不应与挤出定型混淆。

实际技术影响

• 较高真空度通常改善薄壁截面的形状保持，但过高真空可能增加表面划痕或破坏精密几何形状。
• 冷却均匀性往往比最大冷却速率更重要，因为不均匀热提取可能导致翘曲、收缩痕或尺寸漂移。
• 定型长度必须在稳定时间与生产线占地面积和压降之间取得平衡；较长定型装置可改善尺寸控制，但可能降低灵活性并增加成本。

类型与变型

真空定型装置是硬质型材挤出中最广泛认可的配置，因为它们兼具高尺寸精度和相对简单的操作。压力和混合设计用于真空仅定径效果较差的产品几何形状或聚合物熔体强度情况。

应用与用途

• PVC门窗型材：定型装置对于保持可见表面、互锁几何形状和密封通道的严格公差至关重要。

• 管材挤出：它们有助于控制圆度、直径和壁厚一致性，尤其在压力管和公用管中。

• 技术型材：家具饰条、电缆槽和建筑型材依赖定型来保持复杂截面。
• 板材和板材生产线：某些系统使用平面定型或冷却辊/定径段来稳定厚度和表面质量。
• 复合材料或特种成形生产线：某些拉挤或连续成形系统使用定径模或类似定型装置的单元来定义最终几何形状。

较弱的适用场景是高弹性或高发泡材料，因为挤出物在离开定型装置后可能强烈恢复形状；在这种情况下，替代冷却或后成形策略通常比传统真空定型更有效。这是与挤出控制中熔体强度和弹性恢复作用一致的工程推断。

技术创新与自动化

现代定型装置越来越多地集成伺服控制真空阀、数字温度控制和基于配方的设置，以实现可重复的产品换型。这些功能减少了对操作员的依赖，并改善了批次间一致性。

关键创新主题包括：

• 自适应真空控制，以补偿树脂粘度变化和速度变化。
• 在线测量，使用激光或接触式量规将定型直接与尺寸反馈回路连接。
• 模块化快速更换模具，以减少混合产品生产中的停机时间。
• 优化流道，改善冷却均匀性并减少压力损失。

自动化特别有价值，因为定型装置位于挤出物最易变形的点。小控制误差可能传播到最终产品中，表现为椭圆度、扭曲、收缩或表面波纹。

环境与可持续性方面

定型装置主要通过能耗、废品减少和材料效率影响可持续性。更好的尺寸控制可减少启动废料、不合格品和返工，从而降低每米可用产品的材料消耗。

能效改进通常来自：

• 通过更好的传热设计减少冷却水需求。
• 通过改进热管理缩短稳定区。
• 更快配方换型和减少空转。
• 更低废品率，因为型材更不易翘曲或超出公差。

在再生料含量挤出中，定型装置还支持加工熔体行为可能不如原生树脂可预测的复合材料。然而，再生原料的较高变异性可能增加对自适应控制和更宽工艺窗口的需求。

经济与全球市场影响

定型装置通常不作为独立消费品销售；它们嵌入挤出生产线，因此影响整条生产线的经济性。其商业重要性在对建筑型材、基础设施管材和工业挤出需求较大的地区最大。

对制造商而言，定型装置的经济价值在于：

• 在可接受尺寸漂移范围内提高线速度。
• 减少废品并更快鉴定新模具。
• 通过自动化降低对劳动力的依赖。
• 提高加工优质、严格公差产品的能力。

由于定型装置性能影响下游产量，供应商通常在精密加工、冷却效率、换型灵活性和服务支持上竞争，而非仅在独立机器价格上竞争。

当前挑战与创新

主要技术挑战包括：

• 处理大截面或热敏聚合物时的热不稳定性。
• 过度真空或套筒表面光洁度差导致的表面划痕。
• 速度变化或树脂过渡期间的尺寸漂移。
• 厚度不对称的复杂型材，冷却不均匀且更难稳定。

持续创新聚焦于：

• 冷却和真空分布的更好计算设计。
• 定型部件的更精密表面精加工。
• 温度、真空和拉力的传感器丰富监测。
• 针对再生和填充配方的模具优化。

未来展望

未来定型装置开发可能强调数字工艺集成、节能冷却和更快线速度下的更高公差稳定性。随着挤出工厂采用更多自动化和更多再生原料，定型装置需要在保持产品一致性的同时承受更大的输入变化。

最重要的长期方向可能是将定型装置从基本上被动的定径设备转变为主动控制的下游工艺模块，与在线测量、预测性维护和配方优化相连。这种转变将使尺寸控制在更广泛的材料系列和生产条件下更加稳健。

总结

塑料加工中的定型装置或定型装置是下游定径单元，在挤出产品冷却时固定其几何形状。其作用在型材和管材挤出中至关重要，决定尺寸精度、表面质量和生产效率。

尽管概念上简单，定型装置设计结合了模具精度、热管理、真空控制和自动化。其持续演进反映了更广泛的行业优先事项：更严格的公差、更快的换型、更少的废料和更可持续的生产。
