押出延伸ブロー成形機

導入

押出ストレッチブロー成形機は、押出、延伸、ブロー成形を組み合わせ、中空部品の強度、透明性、材料効率を向上させる専用の中空部品製造システムです。プラスチック業界ではこの用語は幅広く用いられ、多くの技術的議論ではプリフォームまたはパリソンが押出により製造されるストレッチブロー成形を指しますが、包装の実務では加熱された管状プリフォームを膨張前に延伸して二軸延伸部品を作成することをより頻繁に関連付けます。

これらの機械は従来の押出ブロー成形と射出ストレッチブロー成形の中間に位置し、制御された壁厚分布、優れた耐衝撃性、適切なポリマーと金型設計を組み合わせた場合の高いバリア性または美観性能を持つ軽量中空製品の製造に評価されています。主にボトルや容器に関連しますが、延伸配向と押出ベースのプリフォーム形成が有利な特定の工業用中空部品にも適用されます。

この技術はパリソン制御、サーボ油圧および全電動駆動、多層共押出、自動ハンドリングシステムの改善とともに進化し、出力安定性の向上とスクラップ削減を実現してきました。現在の開発は持続可能性要求、特にエネルギー消費低減、rPETおよびその他のリサイクル原料のサポート、製品一貫性を犠牲にしない材料効率の改善によっても形作られています。将来的な進展は、より厳密なプロセス制御、高いリサイクル含有率適合性、および溶融、延伸、冷却挙動のより統合されたデジタル監視に焦点を当てる可能性が高いです。

歴史と開発

現代の押出ベースストレッチブロー成形ファミリーは、溶融パリソンを冷却金型内で膨張させて中空部品を形成する初期の押出ブロー成形から発展しました。重要な革新は延伸工程の追加で、適切なポリマーにおける分子配向を改善し、剛性、透明性、トップロード性能を向上させました。

いくつかの実用的マイルストーンがこの分野を形作りました：

• PET包装向け二軸延伸の採用： PETは、ブロー成形中の延伸により延伸されていない中空部品と比べて透明性と機械的性能が向上したため、主要な透明ボトル材料となりました。
• シングルステージおよびツーステージ生産概念の開発： 業界では、1つの統合サイクルで成形とブローを行う機械と、プリフォームを別途製造し、後で再加熱してブローするシステムを区別し、異なるスループットと品質のトレードオフを可能にします。
• 自動化とサーボ駆動の統合： 現代のシステムはますますサーボハイブリッドまたは完全電動アーキテクチャを採用し、再現性、エネルギー効率、段取り替えの柔軟性を向上させています。

主な特徴と技術概要

押出ストレッチブロー成形機は通常、押出機、ダイヘッドまたはプリフォーム成形部、ストレッチロッドまたは延伸機構、ブロー金型、クランプユニット、冷却回路、部品取出または移送システムを含みます。操作では、溶融ポリマーが管状またはプリフォーム形状に成形され、機械的に延伸されて圧縮空気で金型壁に膨張されます。

作動原理

1. ポリマーペレットが押出機バレルで可塑化され、成形ヘッドへ搬送されます。
2. 溶融パリソンまたはプリフォームが制御された長さと壁厚プロファイルで形成されます。
3. パリソン/プリフォームが金型に捕捉され、ストレッチロッドまたは他の軸方向延伸装置が材料を伸長します。
4. 高圧空気が延伸された材料を冷却されたキャビティ壁に放射状に膨張させます。
5. 部品が冷却、固化、排出されます。

典型的な工学的特徴

• 材料配向： 延伸により分子配列が増加し、特にPETベースの容器で透明性と強度が向上します。
• 壁厚制御： パリソンプログラミングとダイヘッド制御が均一性と過剰重量部分の低減に中心となります。
• 冷却性能： 金型温度制御はサイクルタイム、結晶化挙動、寸法安定性に強く影響します。
• キャビティ数： 商業システムは、製品サイズと出力目標に応じて単一キャビティまたは多キャビティが可能です。
• 駆動技術： サーボハイブリッドおよび全電動バージョンが運動精度向上とエネルギー需要低減に使用されます。

実用的性能ベンチマーク

公表されたメーカーおよび業界の記述は、関連するブロー成形装置の典型的な範囲を示しています：

• ボトル容量： 多くのストレッチブロー用途で約200 mlから5,000 ml、一部システムは特殊容器向けにこの範囲を超えます。
• 出力： 全自動システムはキャビティ数と容器サイズに応じて一部製品ファミリーで最大4,000本/時間と宣伝されています。
• 金型クランプ力： 同ファミリーの押出ブロー成形機は特定のダブルステーションシステムで約6から30トンのクランプ力で提供されます。
• 樹脂適合性： ストレッチブローシステムは特にPETおよびrPETに関連付けられ、押出ベースブローシステムは製品クラスに応じてHDPE、PP、PETG、バリアブレンドをより広く扱います。

正確な構成は大きく異なるため、引用されたスループットまたは容量は普遍的ではなく、機械および部品固有として扱うべきです。

種類とバリエーション

プロセスアーキテクチャ別

機械構成別

• 低出力、開発作業、または小規模包装ラン向けの半自動機械。
• 高容量ボトルラインおよび反復可能な工業生産向けの全自動機械。
• 大型または複雑な部品向けの単一キャビティシステム。
• 小型ボトルおよび飲料フォーマット向けの多キャビティシステム。

用途指向別

• 水、炭酸飲料、食用油、洗剤、化粧品、医薬品向けの包装指向機械。
• 延伸配向または軽量化が有用な選定容器および技術製品向けの工業中空部品機械。

用途と使用

押出ストレッチブロー成形機は二軸配向により外観と機械的性能を向上させる硬質包装に最も強く関連付けられます。

主な用途分野

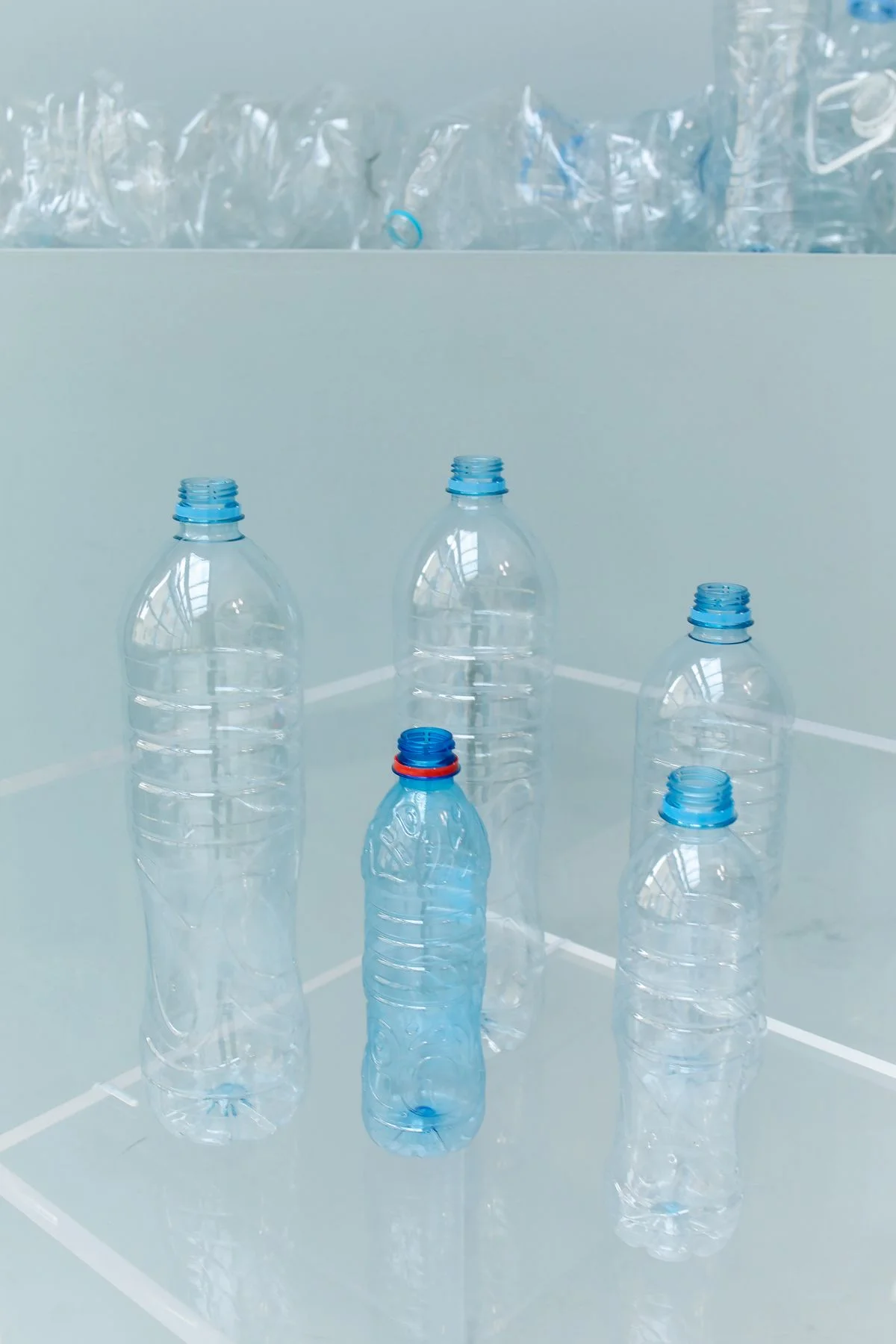

• 食品および飲料： 水ボトル、ジュース容器、食用油ボトル、および関連包装フォーマット。
• 家庭用品およびパーソナルケア： シャンプー、ローション、洗剤、洗浄剤容器。
• 医薬品およびヘルスケア包装： 規制および材料要件に応じた選定無菌溶液および衛生関連容器。
• 工業および化学包装： 潤滑剤、洗剤、農薬、その他の液体製品用容器。
• 消費財および特殊容器： 透明または着色成形パック、カスタムボトル、ヒートセット容器。

適合しない用途

適合しない用途は、数百リットルの化学タンクや大型貯水槽などの非常に大容量の工業中空部品で、これらはストレッチ配向ボトル機械ではなく従来の押出ブロー成形システムでより一般的に製造されます。

材料適合性と製品品質

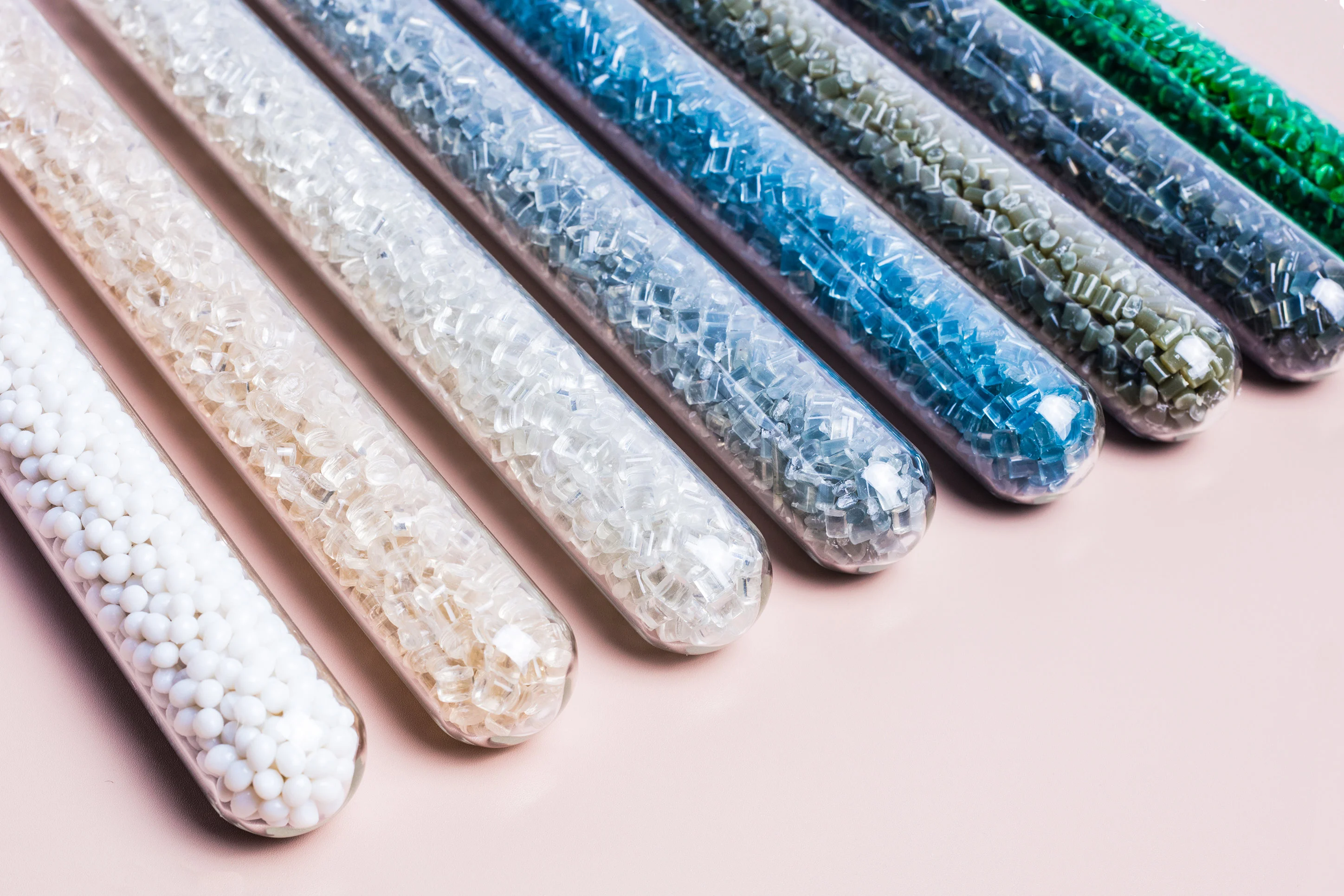

材料選択はプロセス成功の中心です。PETは軸方向および放射状配向によく反応し、強靭で透明な容器を生成するため、ストレッチブロー用途で最も重要な樹脂ファミリーです。rPETはますます関連性が高まっていますが、粘度変動、汚染リスク、乾燥感受性を慎重に管理する必要があります。

押出ベースブローシステムのより広いファミリーでは、HDPE、LDPE、PP、PETG、バリアブレンドが一般的な樹脂ですが、最良の延伸性能は依然としてPETタイプ材料に関連付けられます。

主な品質成果には以下が含まれます：

• 分子配向による剛性対重量比の改善。
• プロセス条件が適切に制御された場合のPETボトルにおける優れた光学透明性。
• 延伸比、壁厚分布、冷却プロファイルに依存するトップロードおよび耐落下性。
• 樹脂選択および共押出または多層構造の使用に依存するバリア性および耐薬品性。

技術革新と自動化

現在の機械開発は精密運動制御、デジタル監視、上流および下流自動化との統合を強調しています。一般的な革新には以下が含まれます：

• エネルギー消費低減と再現性向上のためのサーボ駆動クランプおよび移送運動。
• 労働および汚染リスク低減のための自動プリフォームまたはパリソンハンドリング。
• バリアまたは機能層容器向けの共押出能力。
• パリソンプログラミング、加熱プロファイル、金型タイミングのためのプロセス制御ソフトウェア。
• 包装一貫性をサポートするためのインライン検査およびリジェクト制御。

自動化はすべての文脈で普遍的に有益ではありません：システム複雑性の増大は資本コストと保守要件を高める可能性があるため、機械選択はバッチサイズ、労働コスト、品質目標に依存することが多いです。

環境および持続可能性の側面

持続可能性はブロー成形装置の中心的な設計基準となっています。押出ストレッチブロー成形の主な利点は、容器あたりの樹脂使用量を低減する軽量化と、乾燥、濾過、汚染制御が十分であればリサイクルPETを稼働できる可能性です。

重要な持続可能性要因には以下が含まれます：

• 材料効率： 延伸配向はしばしば所定の性能目標に対してより薄い壁を可能にします。
• エネルギー効率： サーボハイブリッドおよび全電動機械アーキテクチャは旧式油圧システムと比べて電力需要を低減できます。
• 廃棄物削減： より良いパリソン制御によりトリム、過剰重量部分、リジェクト部品が減少します。
• 循環経済適合性： PETボトルシステムはrPET統合向けにますます設計されていますが、原料変動は依然として制約です。

同時に、持続可能性のトレードオフは残ります：プリフォームの再加熱、圧縮空気の使用、金型冷却はいずれもエネルギーコストを伴うため、総環境性能は樹脂選択と同様にライン設計、サイクルタイム、スクラップ率に依存します。

経済的および世界的市場への影響

押出ストレッチブロー成形機は食品・飲料包装、家庭用化学品、パーソナルケア、選定工業セグメントにサービスを提供するブロー成形装置のより大きな世界市場の一部です。需要は容器の軽量化、ブランド差別化、新興市場での包装液体拡大の継続によって駆動されます。

経済的観点から、このプロセスは以下を組み合わせるため魅力的です：

• 高生産速度、
• 規模での競争力のあるユニットコスト、
• 設計柔軟性、
• 自動充填および包装ラインとの強い適合性。

市場は地域製造専門化によっても形作られます。アジア、欧州、その他の工業地域のサプライヤーは半自動エントリーシステムから高出力自動ラインまでの機械を提供しています。

現在の課題と革新

この分野はいくつかの持続的な技術的課題に直面しています：

• 均一な壁厚分布： 特に複雑なボトル形状および高速運転で困難。
• rPET加工安定性： リサイクル原料は水分、粘度、汚染レベルが変動する可能性があります。
• 品質損失なしのサイクルタイム短縮： より高速な冷却と運動は配向または寸法精度を低下させてはなりません。

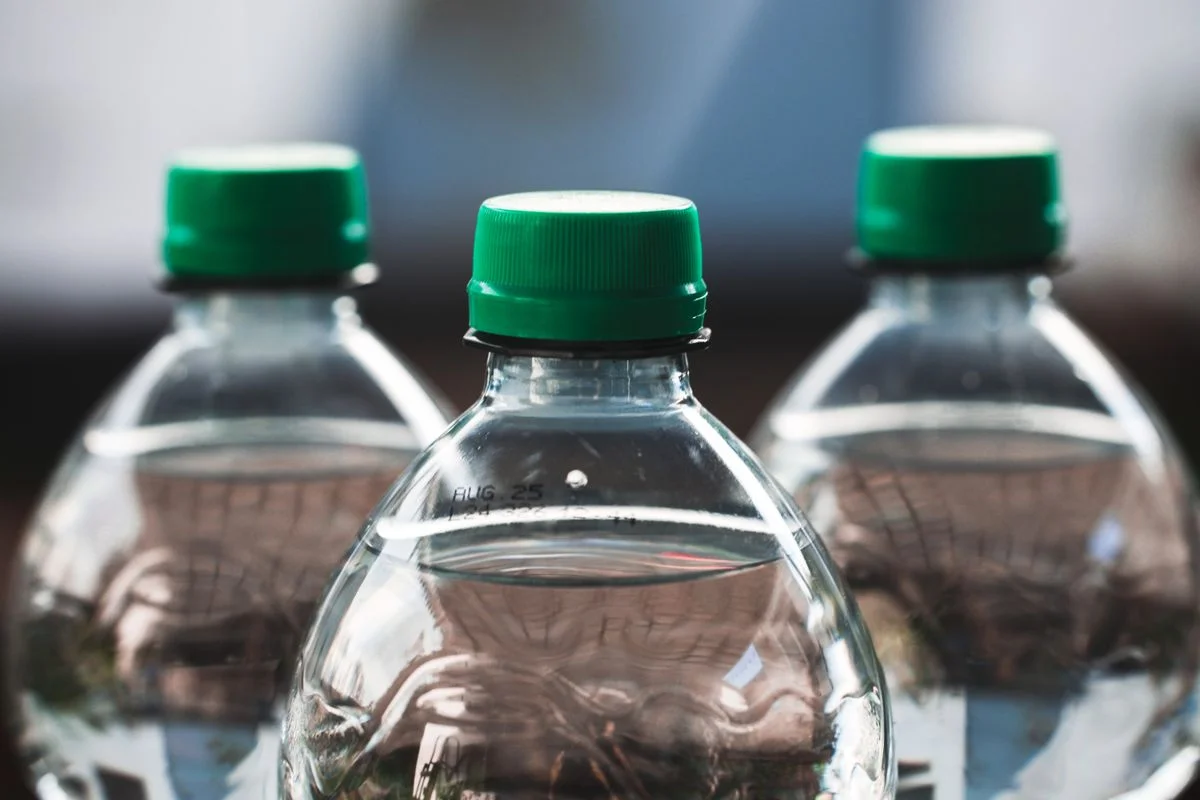

• ネック仕上げおよび寸法精度： 飲料および化学包装におけるクロージャ性能と漏れ抵抗に重要。
• プロセス同期： 延伸タイミング、膨張タイミング、金型温度は緊密に調整されたままにする必要があります。

最近の革新は、より良いサーボ制御、改善されたダイヘッド設計、自動検査、より堅牢な材料調整システムを通じてこれらの問題に対処しています。

将来の見通し

将来の押出ストレッチブロー成形機は、性能要件が許容する範囲でリサイクルおよびバイオベースポリマーに適応し、よりエネルギー効率が高く、よりデータ駆動型になる可能性が高いです。デジタルツイン、クローズドループパリソン制御、インライン品質監視の継続的な開発により、再現性が向上し、試行錯誤のセットアップが減少するはずです。

包装分野では、最も強い成長テーマは以下になると予想されます：

• 軽量PETおよびrPET容器のさらなる使用、
• 自動化および予知保全のより広範な展開、
• 充填およびラベリングラインとのより緊密な統合、
• 循環経済材料ストリームとの改善された適合性。

要約

押出ストレッチブロー成形機は、押出、軸方向延伸、空気膨張を組み合わせ、軽量で強靭、かつしばしば透明な容器を製造する専用の中空成形システムです。包装、特にPETベースのボトルおよび関連容器で最も重要であり、その進化は自動化、エネルギー効率、リサイクル材料適合性によって駆動されています。
