ブロー成形機

はじめに

ブロー成形機は、加熱されたパリソンまたはプリフォームを金型内で膨張させ、キャビティ壁に適合させることにより、中空熱可塑性製品を成形するために使用されるプラスチック加工システムです。これらは、ボトル、ジェリカン、ドラム、燃料タンク、および包装、自動車、化学、医療、消費財用途で使用されるその他多くの中空部品の生産に不可欠です。

この用語は、いくつかの機械ファミリーをカバーし、最も重要なのは押出ブロー成形 (EBM)、射出ブロー成形 (IBM)、および射出延伸ブロー成形 (ISBM)で、それぞれ異なる材料、部品形状、および性能要件に最適化されています。現代のブロー成形機械は、サーボ駆動、多層共押出、高速ロータリーレイアウト、無菌充填統合をますます取り入れており、業界の生産性向上、品質管理の厳格化、エネルギー消費低減への移行を反映しています。

製造の観点から、ブロー成形機はポリマー加工と包装工学の間に独自の位置を占めています。溶融処理、金型力学、空気圧制御、冷却、寸法精度を組み合わせ、低スクラップと一貫した壁厚分布を維持する必要があります。この技術は、電動作動、デジタル監視、バリア構造、軽量化および循環型経済目標との適合性へと進化し続けています。

歴史と開発

初期の商業用ブロー成形は、ガラス吹きの原理を熱可塑性樹脂に適応させたもので、ポリマーを押出または射出成形して安定した熱いブランクを形成できるようになったときに、決定的な工業的ブレークスルーが起こりました。この移行により、シームレスな中空プラスチック製品の工業規模での大量生産が可能になりました。

3つの開発マイルストーンが際立っています：

• 押出ブロー成形がボトル、容器、ドラム、大型工業部品の汎用方法として支配的になったのは、幅広い形状とサイズに対応し、連続生産をサポートするためです。
• 射出延伸ブロー成形は、精密なプリフォーム成形と延伸・吹き込み中の二軸配向を組み合わせることで、PET飲料ボトル向けの高透明度・高強度ルートを確立しました。
• サーボ電動およびデジタル制御機は、パリソン制御、再現性、エネルギー効率を向上させ、新たなシステムはサーボモーターと先進コントローラーを使用してエネルギー消費を削減し、壁厚とサイクルタイミングを安定化させます。

並行して、機械規模は大幅に拡大しました。工業用ブロー成形システムは now ミリリットル規模の容器を生産する小型ボトル機から、20 Lから1,500 Lのドラム、IBCボトル、ジェリカン用の大型アキュムレーターヘッドシステムや多キャビティセットアップまで対応します。

技術概要

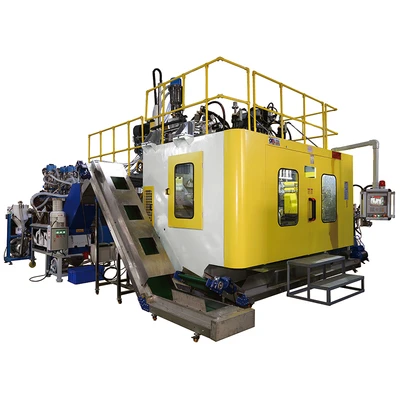

ブロー成形機は一般に、押出またはプリフォームユニット、金型クランプシステム、ブローエア回路、冷却システム、および制御アーキテクチャで構成されます。EBMでは、溶融ポリマーが管状パリソンとして押出され、閉じた金型に捕捉されて圧縮空気で膨張します。IBMでは成形されたプリフォームがブロー工程に転送され、ISBMでは加熱されたプリフォームが軸方向に延伸されてから半径方向に膨張し、ポリマーを配向させて機械的性能を向上させます。

作動原理

• ポリマーは通常、熱可塑性加工に使用される範囲で流動性のある溶融物に加熱されます。
• パリソンまたはプリフォームが形成されます。
• 金型が熱いブランクを囲んで閉じます。
• 圧縮空気がブランクをキャビティ壁に押し広げます。
• 冷却により部品が固化し、その後排出されます。

工学パラメータと性能ベンチマーク

典型的な機械およびプロセスパラメータは機械クラスと製品サイズによって異なりますが、一般的な工業ベンチマークには以下が含まれます：

• 押出ブロー成形圧力： 多くの用途で約0.5–1.2 MPa、特殊システムではより高い要求があります。
• 冷却およびサイクル時間： 一般に壁厚、樹脂、部品形状に応じて数秒から数十秒。
• 生産速度： 高出力システムは1時間あたり数千本のボトルに達することができ、一部の商用システムは約3,600個/時と宣伝され、特定のマルチヘッド機は適切な条件下で8,000個/時を超えることがあります。
• 大型容器容量： 20 Lから1,500 LのドラムやIBCボトル用の機械および金型システムが利用可能です。
• ロータリ延伸ブローシステム： PET飲料生産に一般的に使用され、高キャビティ数と連続運動により出力効率を向上させます。

リサイクル指向のワークフローでは、ブロー成形プラントはしばしば造粒機とリグラインド処理を統合します。実際には、回収されたフレークは再処理に適した管理可能な粒度に切断され、遠心脱水および乾燥により残留水分を低減します。洗浄ラインとポリマー種類によって正確な値は異なりますが、工業システムは通常、安定した溶融処理に適した低水分リグラインドを提供するよう設計されています。

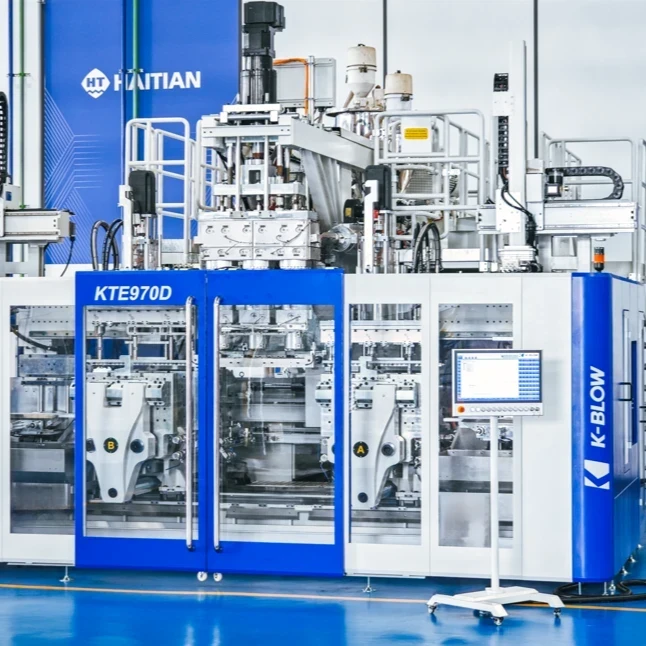

機械および制御サブシステム

• クランプユニットは金型閉鎖力と位置合わせを提供します。
• パリソン制御システムはサグと局所延伸を補正するために壁厚を調整し、重量分布を改善して弱点を低減します。
• サーボおよび油圧アクチュエータは機械サイズとデューティサイクルに応じて使用され、エネルギー効率と清浄性が優先される場合には電動作動がますます好まれます。
• HMIおよびPLC制御は温度ゾーン、空気タイミング、金型動作、品質インターロックを管理します。
• ビジョン検査およびリークテストは、欠陥部品を自動的に排除するためにますます統合されています。

種類とバリエーション

EBMは特にHDPE、PP、PVC、多層バリア構造で最も汎用性が高く普及したカテゴリです。IBMは精密なネックとねじ形成で評価され、ISBMは透明度、トップロード強度、軽量PET性能が重要な用途で支配的です。

用途と使用

ブロー成形機は幅広い市場にサービスを提供し、機械構成は通常、製品サイズ、樹脂選択、バリアニーズ、必要出力によって決定されます。

• 飲料包装： ISBM機は高透明度と軽量構造のPET水、ソフトドリンク、ジュースボトルを生産します。
• 食品包装： EBMおよびISBMシステムは食用油、ソース、乳製品、調味料容器を生産します。
• 家庭用およびパーソナルケア： EBMおよびIBM機は洗剤、シャンプー、化粧品、洗浄製品ボトルに広く使用されます。
• 工業包装： アキュムレーターヘッドEBM機はドラム、ジェリカン、大型化学容器を製造し、多層バリアバージョンも含みます。
• 自動車： EBMは複雑な形状と場合により多層バリアを必要とする燃料タンク、エアダクト、リザーバー、技術中空部品に使用されます。
• 医療および医薬品： IBMおよび特殊ISBMシステムは、清浄で寸法精度の高いボトルおよび容器を制御された仕上げでサポートします。
• 農業および消費財： 大型中空部品、スプレータンク、ユーティリティ容器は一般的なEBM出力です。

不適合な用途の1つは非常に薄く高度に複雑な構造部品の生産で、ブロー成形は中空シェル向けに最適化されているため、通常射出成形または熱成形がより適しています。

技術革新と自動化

最近の革新は主に3つの分野に焦点を当てています：モーション制御、プロセス監視、およびシステム統合です。

モーションおよび駆動技術

サーボ電動システムは、特に中型機および高精度ボトル用途で、古い油圧設計と比較してエネルギー消費を削減し、再現性を向上させます。油圧システムは、高い力密度が必要な大型クランプ力、重い金型、アキュムレーターヘッド工業機では依然として重要です。

パリソンおよび壁厚制御

先進的なパリソンプログラミングにより、ネック、ショルダー、ハンドル、ベースを過剰充填なしで局所的に壁厚を再分配できます。これにより、特に燃料タンクおよび大型容器での耐衝撃性と材料効率が向上します。

デジタル品質システム

• インラインリークテスト
• ビジョン検査
• 重量監視
• レシピベースプロセス制御
• トレーサビリティのための生産データロギング

これらの機能は、特に多くのSKUを持つ包装業務での一貫した品質と迅速な段取り替えをサポートします。

無菌統合

飲料および敏感液体包装向けに、無菌ブローフィルシステムは滅菌プリフォーム、滅菌空気、制御ゾーン内での統合充填/キャッピングを組み合わせます。このアーキテクチャは汚染リスクを低減し、一部の下流ハンドリング工程を排除します。

環境および持続可能性の側面

ブロー成形は、比較的低い樹脂投入量で軽量中空部品を生産するため、材料効率の高いプロファイルを持っています。これが包装軽量化戦略の中心である理由の1つです。

持続可能性の考慮事項には以下が含まれます：

• エネルギー効率： サーボ電動モーションシステムと最適化された加熱により、古い設計と比較して電力需要を低減します。
• 材料節約： 壁厚制御と軽量化により、性能を維持しながらポリマー使用量を削減します。
• リサイクル含有量適合性： EBMはしばしばリグラインドおよびリサイクルポリオレフィンと適合しますが、汚染、臭気、溶融安定性の制約があります。
• 多層バリア設計： 共押出により食品および化学包装の保存期間を延長し、製品損失を低減できます。
• 循環型経済のトレードオフ： モノマテリアル設計はリサイクル性を向上させますが、バリアおよび多層構造は再処理を複雑にし、慎重な材料選択を必要とします。

リサイクル材料をブロー成形ラインに導入する場合、残留水分制御、清浄なリグラインド処理、溶融ろ過が特に重要です。不均一な水分または汚染はパリソン安定性と部品品質に影響を与える可能性があるためです。

経済およびグローバル市場への影響

ブロー成形機はグローバル包装サプライチェーンにおける中核的な資本資産です。需要は飲料包装、消費財、化学物流、工業用容器生産によって支えられ、地域の機械サプライヤーはスループット、エネルギー使用、サービス、アプリケーションノウハウで競争しています。

工業市場構造は以下によって形成されます：

• 高容量PET飲料生産は、統合ロータリおよび高キャビティISBMラインを好みます。
• 工業包装の成長は、ドラムおよびIBC用の大型EBMおよびアキュムレーターヘッド機をサポートします。
• アフターマーケットおよび中古設備活動は、長い機械ライフサイクルと新興およびコスト敏感市場での再生システムの価値を反映しています。

確立された機械メーカーは、市場全体ではなく特定のプロセスセグメントに関連付けられています。例えば、Graham Engineeringはホイールおよび工業用押出システムで強く認識され、GEAは無菌ブローフィル技術で、Moogはモーション制御コンポーネントおよびパリソン関連作動システムで認識されています。

現在の課題と革新

いくつかの技術的および商業的課題が機械開発を形成し続けています：

• 壁厚均一性： 非対称部品および大型容器で特に困難で、サグおよび熱勾配がパリソンを歪める可能性があります。
• エネルギー管理： 加熱、圧縮空気、冷却はいずれも運用コストに大きく寄与します。
• 材料変動性： リサイクルおよびバイオベース樹脂はプロセス不安定性および外観変動を引き起こす可能性があります。
• バリア性能： 多層構造は保護を向上させますが、リサイクルを複雑にします。
• 労働およびスキル： 自動化ラインはオペレータスキルへの依存を低減しますが、先進的なトラブルシューティングにはより専門的なメンテナンス能力が必要です。
• 食品および医薬品コンプライアンス： 無菌性、抽出物、トレーサビリティ要件はシステム複雑性を増大させます。

したがって、革新はよりクリーンな電動駆動、予知保全、より良い熱制御、よりスマートなデータシステム、リサイクルおよびモノマテリアル包装をサポートする設計へと向かっています。

将来の見通し

ブロー成形機械の次の段階は、電動化、データ駆動最適化、および包装循環性を強調する可能性が高いです。機械は出力速度だけでなく、ボトルあたりのエネルギー、リサイクル含有量許容度、段取り替え時間、検査および充填システムとの統合によって指定されるようになるでしょう。

包装生産者にとって最も重要な技術的方向性は、軽量化と性能保持の組み合わせである可能性が高いです：より薄いがより強いボトル、低炭素製造、リサイクルストリームとの適合性向上です。工業用容器メーカーにとって、将来の成長はより良い多層制御、より高い自動化、後消費者および後工業ポリマーの改善されたハンドリングを備えた大型フォーマットEBMシステムを好む可能性が高いです。

要約

ブロー成形機は中空熱可塑性製品の製造に不可欠なプラスチック加工システムです。その主なバリエーションであるEBM、IBM、ISBMは、大型工業用ドラムから高透明度PET飲料ボトルまで、異なる製品ファミリーにサービスを提供し、この技術はサーボ制御、多層共押出、無菌統合、持続可能性重視の設計を通じて進化し続けています。
