Máquinas de fundición de láminas

Introducción

Las máquinas de colada de láminas son sistemas industriales utilizados para producir láminas continuas de polímeros, elastómeros o materiales especiales suministrando un material fundido, ablandado o basado en solución sobre una superficie de colada controlada y solidificándolo luego en un producto plano. En el procesamiento de plásticos, el término se refiere más comúnmente a líneas de extrusión de láminas y láminas coladas utilizadas para embalaje, termoformado, médico, técnico e industrial, mientras que en la fabricación de membranas y materiales avanzados también abarca equipos de colada de láminas planas para películas porosas y capas funcionales. Estas máquinas se valoran por su capacidad de producir tolerancias de espesor estrechas, superficies lisas y control estable del ancho, y se sitúan en la intersección de la reología de polímeros, la transferencia de calor, el calandrado, el recorte de bordes y el bobinado automatizado.

La tecnología ha evolucionado desde los primeros sistemas de película plana y calandrado hasta líneas altamente integradas que combinan extrusión, diseño de matriz, chill rolls, cajas de vacío, medidores de espesor, automatización e inspección de calidad en línea. Paralelamente, tecnologías de colada adyacentes como la colada de tiras con doble correa en metales y la colada de membranas en separaciones avanzadas han reforzado la importancia de la solidificación controlada, la gestión térmica en estado estacionario y el manejo preciso de la banda. Las prioridades actuales de desarrollo incluyen eficiencia energética, procesamiento de contenido reciclado, control digital y reducción de desperdicios, con sistemas futuros cada vez más orientados hacia diagnósticos de la Industria 4.0 y compatibilidad con la economía circular.

Historia y desarrollo

La colada temprana de láminas surgió de las prácticas de laminado por calandrado y roll-coating, donde el material se aplanaba progresivamente entre rodillos para lograr un calibre uniforme. A medida que maduró la extrusión de polímeros, la producción de láminas coladas se convirtió en un proceso distinto en el que un polímero fundido se entregaba a través de una matriz de láminas sobre una pila de chill roll o una mesa de colada, permitiendo un mejor control del ancho, el brillo y el espesor que muchas rutas de conformado más antiguas.

Tres hitos prácticos dieron forma a la colada moderna de láminas:

• La transición del aplanado mecánico a la colada continua por extrusión, que hizo viable económicamente la producción de láminas de larga duración para termoplásticos como PP, PS, PET, ABS y PVC.
• La adopción de sistemas de chill-roll y calandrado de tres roll, que mejoraron la velocidad de enfriamiento, la replicación de superficie y la estabilidad del calibre para láminas transparentes y técnicas.
• La integración de medición de espesor en línea, control automatizado del labio de la matriz y bobinado de bucle cerrado, que redujo la dependencia del operador y mejoró la consistencia en líneas de alta producción.

En materiales especiales, los equipos de colada de membranas introdujeron otra vía de desarrollo importante. Las máquinas de láminas planas de laboratorio y piloto se diseñaron para depositar una película de polímero uniforme sobre un sustrato y solidificarla mediante inversión de fase controlada, permitiendo la investigación y producción de membranas de filtración para tratamiento de agua, separación de gases y bioprocesamiento. El mismo principio básico de formación controlada de capas influyó posteriormente en el recubrimiento de precisión y el procesamiento de materiales avanzados en electrónica y aplicaciones relacionadas con baterías.

Características clave y descripción técnica

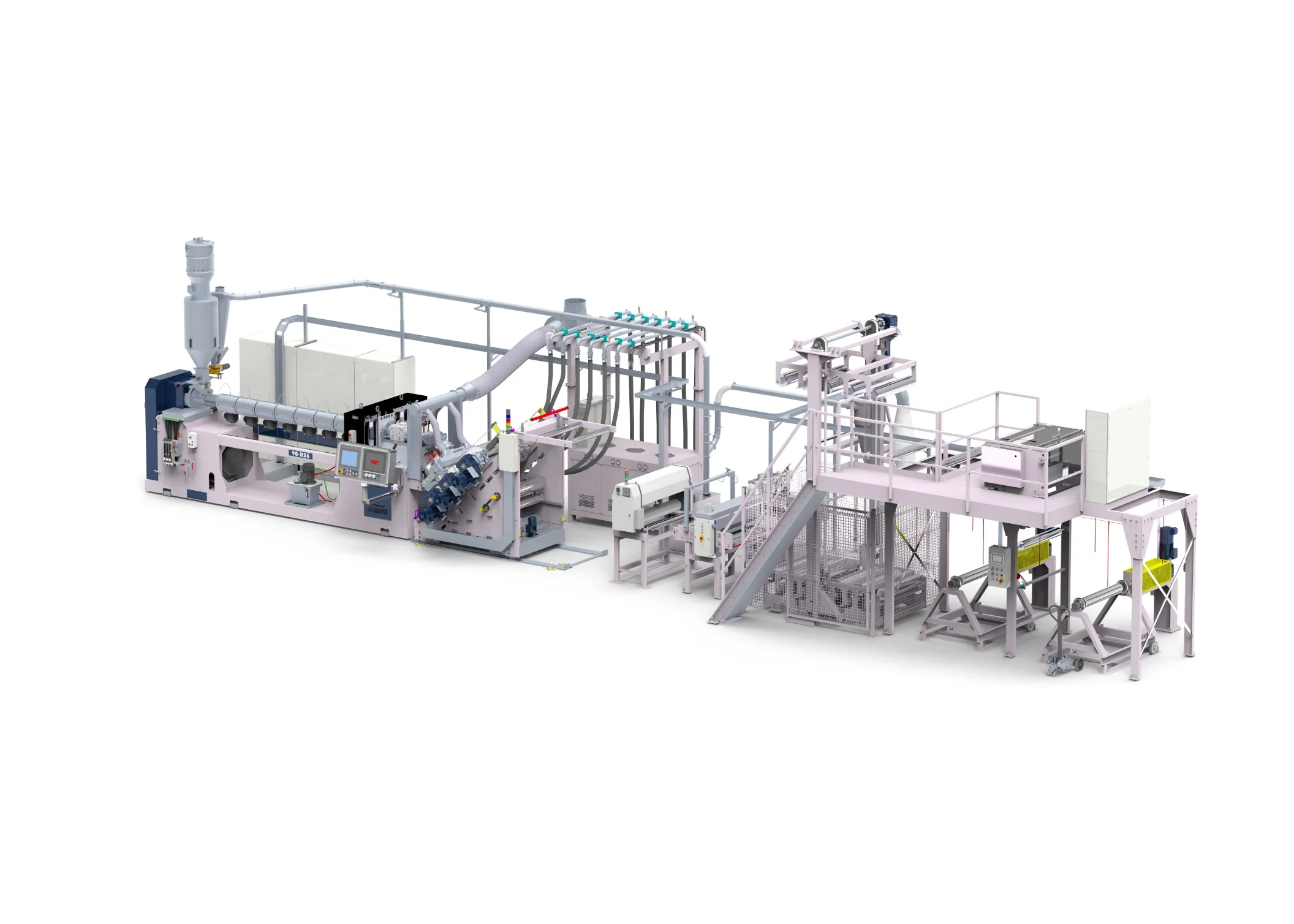

Una máquina de colada de láminas se construye típicamente alrededor de cinco zonas funcionales: alimentación y plastificación, formado y dosificación, enfriamiento y solidificación, acabado de bordes y extracción/bobinado. En líneas de láminas de polímeros, la extrusora plastifica pellets o regrind, una gear pump o sistema de dosificación de masa fundida estabiliza el flujo, y una matriz plana distribuye la masa fundida a lo ancho de la banda. La lámina se enfría luego en un chill roll pulido, una pila de múltiples roll o una superficie de colada controlada, después de lo cual se recorta y se bobina.

Parámetros de ingeniería principales

Para colada de membranas, la banda se deposita a menudo como una solución o dope de polímero líquido y luego se invierte de fase en un entorno controlado de coagulación o evaporación. Las máquinas de colada de membranas de láminas planas se describen como depositando una película de polímero uniforme sobre un sustrato móvil, seguida de solidificación controlada mediante inversión de fase. Estos sistemas se utilizan donde la estructura de poros, la permeabilidad selectiva y el control de defectos importan más que la rigidez convencional de la lámina.

Para colada de láminas metálicas, el concepto es diferente pero mecánicamente relacionado. Los sistemas de colada con doble roll o doble correa solidifican el metal fundido directamente en lámina o tira, con énfasis industrial notable en alto rendimiento y ahorro de energía. En plásticos, las ventajas análogas son menor conformado posterior, solidificación más rápida y mejor control de superficie.

Secuencia de proceso típica

1. Los pellets de polímero o componentes de formulación se alimentan en la extrusora.
2. La masa fundida se filtra, se estabiliza y se distribuye a través de una matriz plana.

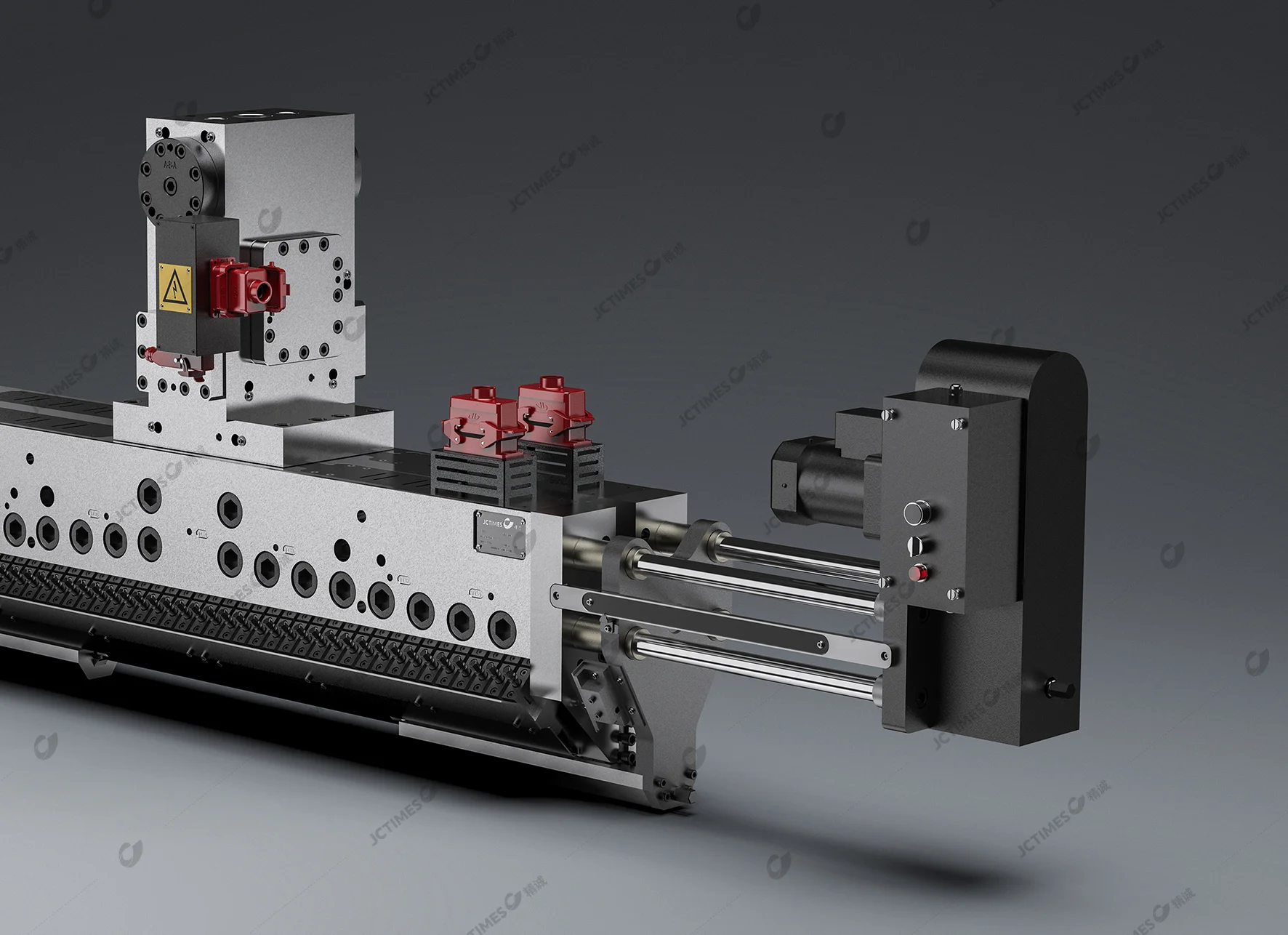

3. La lámina contacta una superficie de enfriamiento o pila de roll para enfriamiento rápido.
4. El espesor se ajusta mediante configuraciones del labio de la matriz, espacios entre roll, relación de estirado y control de vacío/aire.
5. La banda se recorta, se recicla el borde y se bobina o corta a longitud.

Indicadores de rendimiento y calidad

Los indicadores de calidad importantes incluyen:

• Uniformidad de espesor
• Acabado brillante o mate de la superficie
• Claridad óptica
• Esfuerzo interno residual
• Estabilidad de bordes
• Geles, rayas y nivel de contaminación
• Tensión de bobinado y calidad de ajuste del roll

En la producción de membranas, los indicadores adicionales incluyen flujo, tasa de rechazo, distribución de tamaño de poros e integridad mecánica. En láminas de embalaje y termoformado, la rigidez, la capacidad de estirado y el comportamiento de hundimiento suelen ser decisivos.

Tipos y variaciones

Las máquinas de colada de láminas no son una sola clase de máquina sino una familia de sistemas relacionados.

Los sistemas orientados a membranas se describen a menudo como automáticos, semiautomáticos o de escala de laboratorio, con configuraciones para láminas planas y a veces desarrollo de fibras huecas, dependiendo de la familia de productos objetivo. Para la fabricación de plásticos, la forma industrial más común sigue siendo la línea de extrusión de láminas coladas.

Aplicaciones y usos

Las máquinas de colada de láminas se utilizan siempre que un fabricante necesita una lámina de polímero plana, consistente y de formato ancho o una capa funcional colada.

• Embalaje y termoformado: PET, PP, PS y láminas multicapa para bandejas, tapas, vasos, blísteres y contenedores formados.
• Médico y sanitario: Grados de lámina transparente y limpia para embalaje de dispositivos, componentes de diagnóstico y estructuras de embalaje estéril.
• Construcción e interiores: Lámina de PVC, lámina decorativa, paneles de pared y sustratos de láminas para suelos.
• Automotriz: Sustratos de molduras interiores, paneles termoformados y lámina técnica para conformado posterior.
• Bienes industriales y de consumo: Revestimientos de electrodomésticos, protectores de máquinas, señalización y materiales de cerramiento.
• Tratamiento de agua y separaciones: Membranas de láminas planas para sistemas MBR, pretratamiento de desalinización y tratamiento de aguas residuales industriales.
• Electrónica y materiales avanzados: Cintas funcionales, capas dieléctricas y películas de precisión.

Una aplicación inadecuada son las piezas de reemplazo estructural metálico de alta carga, porque la colada de láminas generalmente se optimiza para bandas de polímero planas o capas funcionales delgadas en lugar de estructuras tridimensionales portantes.

Innovaciones tecnológicas y automatización

Los sistemas recientes de colada de láminas incorporan cada vez más automatización de bucle cerrado para presión de masa fundida, temperatura de roll, tensión de banda y control de calibre. Los sensors en línea pueden medir espesor, defectos, temperatura y calidad de bobinado, mientras que los accionamientos servo-mejorados mejoran la estabilidad y la repetibilidad. En líneas de alta gama, el ajuste automático del labio de la matriz compensa la deriva térmica a lo ancho, lo que es especialmente importante para láminas anchas.

Las innovaciones clave incluyen:

• Perfilado automático de espesor a lo ancho de la banda
• Sistemas de control basados en recetas para cambios rápidos de grado
• Inspección visual en línea para geles, rayas y contaminación
• Bobinado servo y control de tensión para prevenir defectos de roll
• Gemelos digitales y mantenimiento predictivo para optimización del tiempo de actividad

En la colada de membranas, la automatización también se utiliza para estabilizar deposición de película, evaporación de solvente y tiempo de inversión de fase, porque cambios pequeños pueden alterar la estructura de poros y el rendimiento. En la producción más amplia de láminas, la misma lógica de automatización reduce desperdicios y mejora la eficiencia de arranque.

Aspectos ambientales y de sostenibilidad

Las máquinas de colada de láminas se evalúan cada vez más por eficiencia energética, reducción de desperdicios y compatibilidad con contenido reciclado. Las líneas de láminas coladas pueden diseñarse para procesar regrind post-consumo o post-industrial, siempre que la contaminación, la filtración de masa fundida y el control de olores se gestionen adecuadamente. Para láminas de termoformado, un mejor control de calibre reduce los residuos de recorte y puede mejorar el rendimiento.

Las prioridades de sostenibilidad incluyen:

• Menor consumo específico de energía mediante motores eficientes, calentamiento optimizado del cilindro y sistemas de chill-roll mejorados
• Reintroducción de recortes de borde en bucles de reciclaje controlados
• Reducción de desperdicios de arranque mediante estabilización térmica más rápida
• Compatibilidad con polímeros reciclados como recycled PET y mezclas de poliolefina
• Menores emisiones de solventes en sistemas avanzados de membranas y recubrimiento mediante optimización del proceso

Las tecnologías adyacentes de colada continua en metales se citan a menudo por ventajas energéticas y menores emisiones en comparación con rutas más indirectas, destacando la tendencia industrial más amplia hacia el conformado directo y menos pasos térmicos. En plásticos, el objetivo análogo es menos refundidos, menos conversiones y mejor utilización del material.

Impacto económico y del mercado global

El equipo de colada de láminas es estratégicamente importante porque la lámina es un producto intermedio de alto volumen que alimenta embalaje, bienes de consumo, suministros médicos, construcción y fabricación industrial. La demanda está estrechamente vinculada a termoformado, embalaje de alimentos, productos de higiene, infraestructura y tratamiento de agua basado en membranas. Los fabricantes compiten en velocidad de línea, precisión de espesor, intervalo de mantenimiento y consumo de energía más que en el recuento de máquinas.

La dinámica del mercado está moldeada por:

• Crecimiento en embalaje termoformado y formatos ligeros de servicio alimentario
• Expansión de membranas de tratamiento de agua y filtración industrial
• Mayor uso de recycled plastics en aplicaciones de láminas
• Demanda de automatización y reducción de mano de obra en regiones manufactureras maduras
• Preferencia por líneas de alta producción y bajo desperdicio en convertidores a gran escala

Los proveedores con roles destacados incluyen fabricantes de máquinas enfocados en líneas de láminas por extrusión, y especialistas en equipos de colada de membranas para I+D y producción a escala piloto. En materiales avanzados, los fabricantes de sistemas de colada de cintas y recubrimiento de lámina a lámina también participan en mercados adyacentes.

Desafíos actuales e innovaciones

Los principales desafíos técnicos son:

• Variación de espesor a lo ancho de bandas anchas
• No uniformidad térmica durante el enfriamiento y solidificación
• Formación de cordón de borde y pérdida de recorte
• Acumulación en matriz, contaminación y geles
• Defectos de bobinado como telescopía, bloqueo y daño de bordes
• Sensibilidad del material en alimentaciones recicladas o multicapa

Las innovaciones abordan estos problemas mediante:

• Mejores matrices de distribución de flujo
• Zonificación térmica más precisa
• Controles servo de alta respuesta
• Filtración de polímeros mejorada
• Analítica en línea para detección de defectos
• Ventanas de proceso mejoradas para polímeros reciclados y de base biológica

En la colada de membranas, el desafío es aún más exigente porque la estructura microscópica de poros debe permanecer estable en toda la lámina. Esto ha impulsado un movimiento hacia marcos de máquina más rígidos, atmósferas controladas y protocolos más estrictos de manejo de soluciones.

Perspectivas futuras

Las futuras máquinas de colada de láminas probablemente se volverán más conectadas, energéticamente eficientes y flexibles en materiales. Las áreas de mayor crecimiento probablemente incluirán:

• Líneas de láminas con contenido reciclado
• Estructuras de embalaje de alta barrera
• Sistemas de membranas para reutilización de agua y separaciones industriales
• Equipo de colada relacionado con baterías y electrónica
• Control de proceso asistido por IA y garantía de calidad predictiva

La dirección a largo plazo de la tecnología favorece máquinas que puedan procesar múltiples familias de resinas, cambiar de grado rápidamente y operar con menor energía específica y menor desperdicio. A medida que los fabricantes buscan tanto control de costos como cumplimiento de sostenibilidad, el equipo de colada de láminas seguirá siendo una plataforma central para convertir polímeros en productos planos de alto valor.
